[jeskom]

Pięknie to pokazałeś, i jak widać specjalnych narzędzi nie trzeba posiadać do tego. Czysta robota

[kagra]

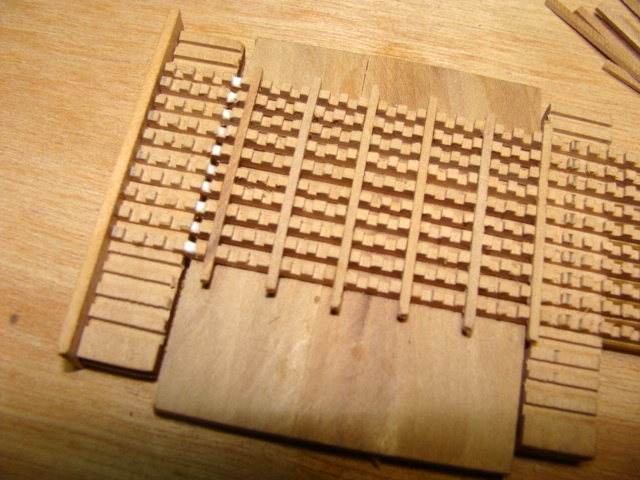

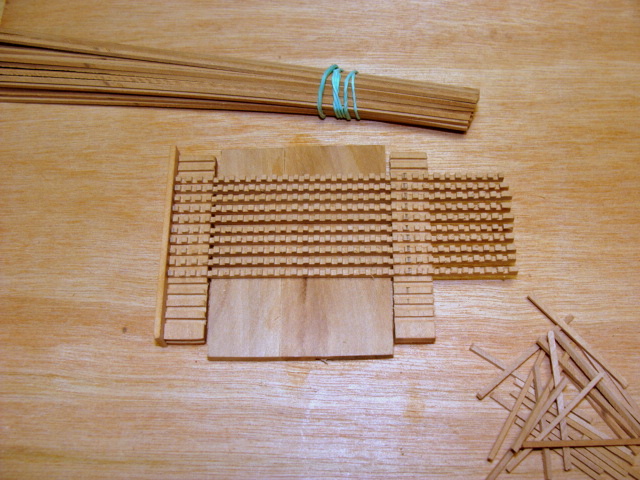

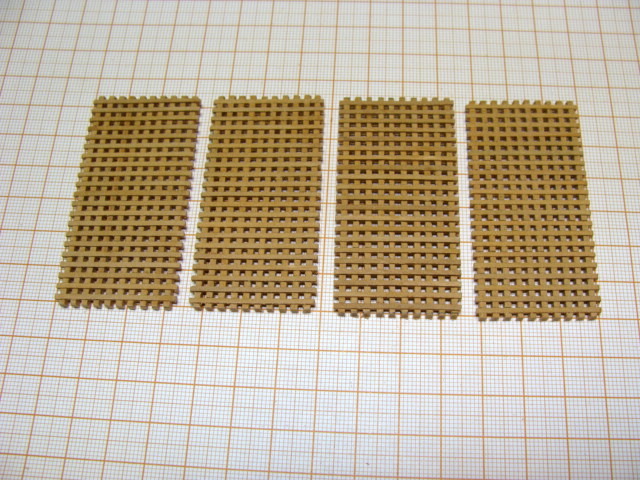

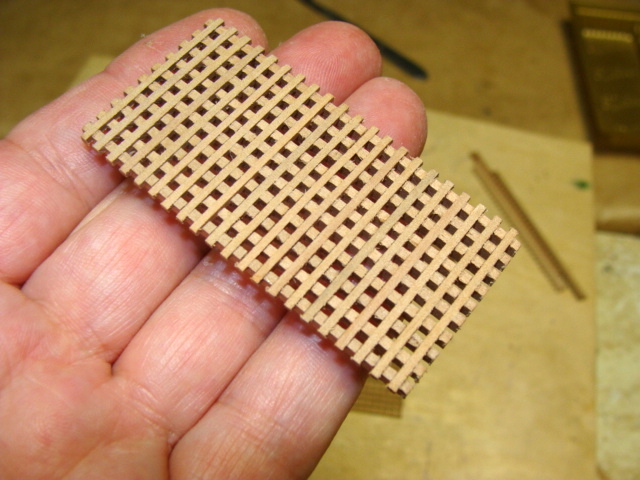

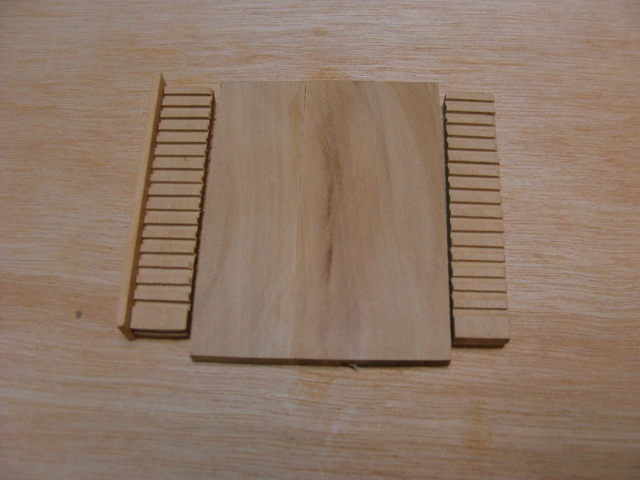

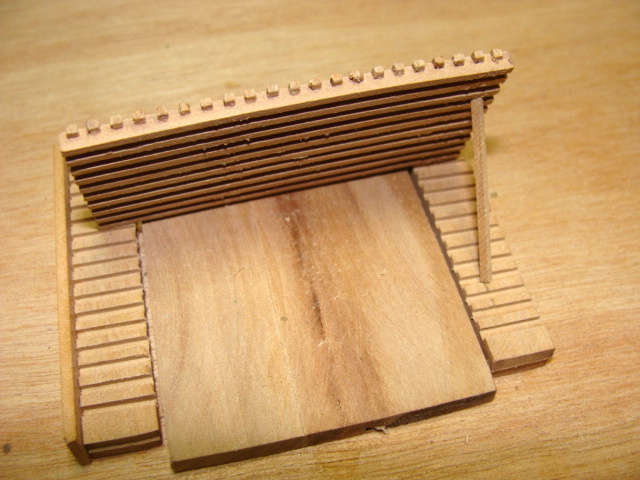

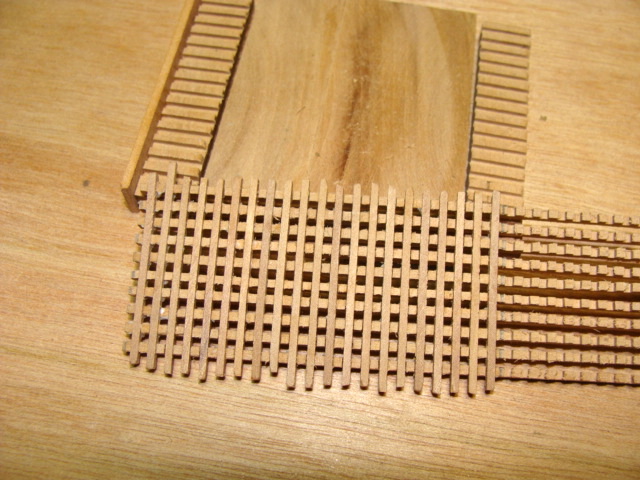

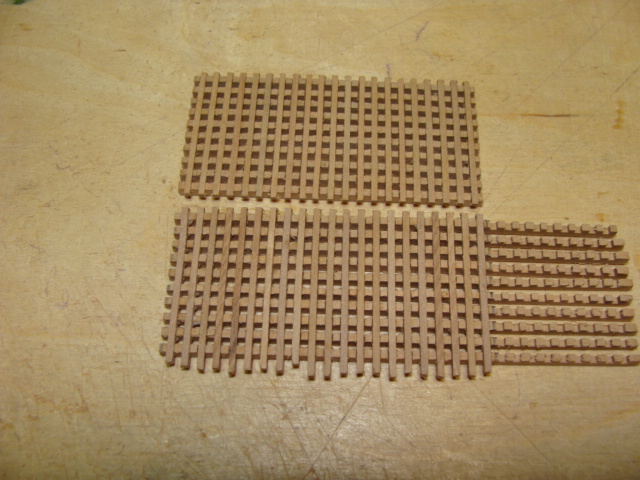

Zdecydowałem,że będzie ekonomiczniej naciąć listewek i wypełniać,niż krzyżować grzebyki.Do tego celu pomocny okazał się ten prosty przyrząd.Produkcja grzebyków(ledges) jest bardziej pracochłonna.Cięcie listewek zdecydowanie mniej.Segmentów takich 60x30 potrzebuję 11 szt.Zajęcie w sam raz na jesienną słotę.Pozdrawiam.Kazimierz

Jeskom,dzięki.Narzędzia nie specjalne.Tylko odpowiedni frez,no i frezarka ale już specjalna.Na powiększalniku Krokus i ruchomym stołem na prowadnicach meblowych.Pozdrawiam.

[mjk]

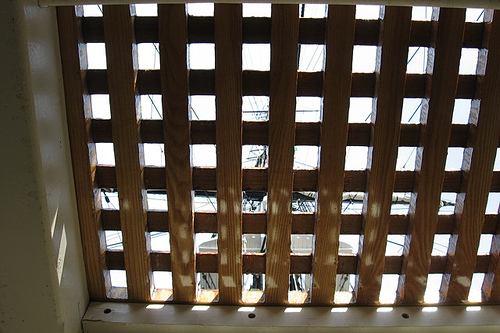

I bardzo dobrze. Nie mam pewności jak to bywało na innych okrętach, ale na Constitution grettingi są tak właśnie zrobione:


A model super.
Pozdrawiam
Marek Kasprzak

[kagra]

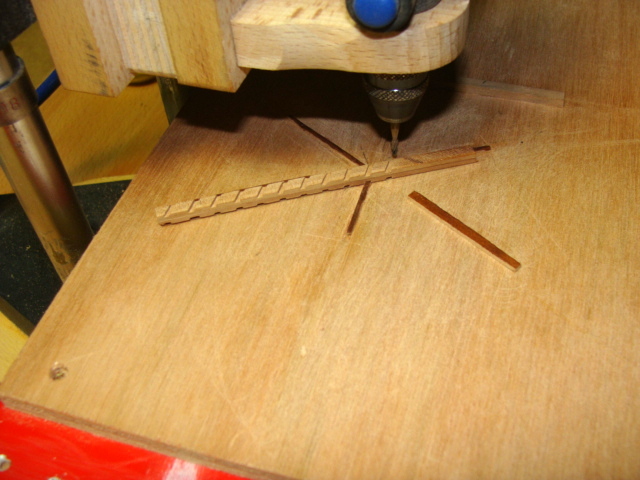

Dzięki Marku.Podobną metodą jak gretingi można frezować boki drabinek tylko zmienić nieco oprzyrządowanie.Zdjęcia nie wymagają chyba większego opisu.Biorę się za przykrycie dolnego pokładu.Niestety,artylerię będę musiał przed tym zamontować bo lawety nie wejdą z zewnątrz przez furty.Pozdrawiam.Kazimierz.

[muli9]

Kazimierz kapitalnie to wszystko wychodzi - czy możesz bliżej pokazać ten cały przyrząd i jakiś schemat jak to wszystko działa

[bartes123]

Masz muli, zanim znowu Cię ktoś niechybnie opierdoli

viewtopic.php?f=536&t=35050

viewtopic.php?f=536&t=37757

[ryszardw]

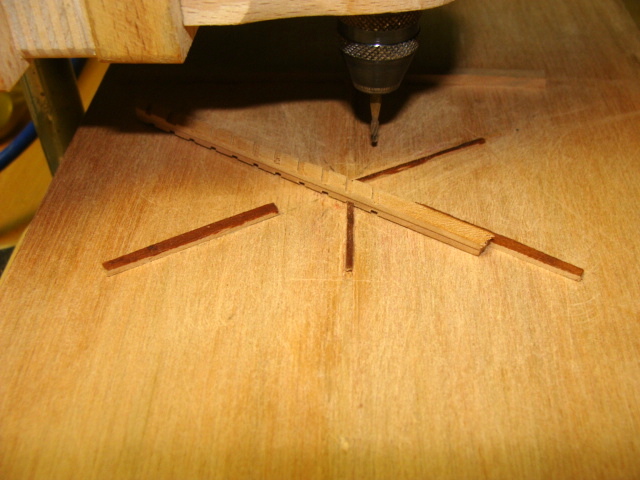

Ja myślę że jemu chodzi o sposób wykonania nacięć.Pierwsze nacięcia robimy np.piłką.Następne w taki sposób że w stole wystaje listewka prowadząca po której prowadzimy wykonany kanałek.Następne są frezowane zawsze w tej samej odległości i pod tym samym kątem.Potem rozcinamy listwę i mamy schodnię lewą i prawą.Tak można robić nie posiadając suportu wzdłuż.Kazek ma to schodnię prowadzi dodatkowo na listwie pod katem i frezuje suportem jadąc stołem wraz ze schodnią. Jak zwykle fajny pomysł Kazka.R.

[kagra]

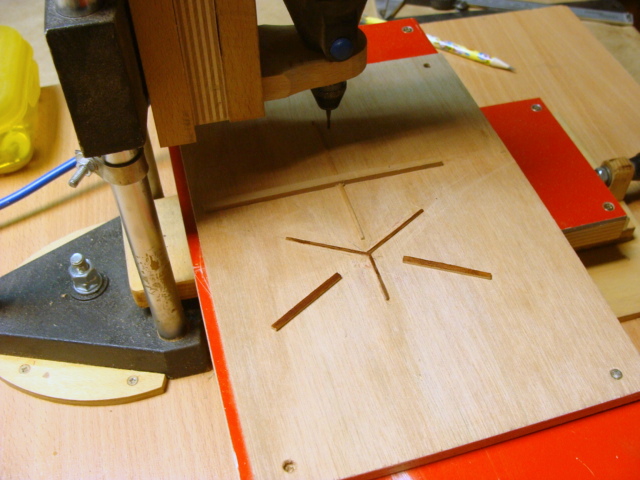

Dokładnie jak opisał Ryszard.Te trzy listewki pośrodku tworzą kąt 3x120
stopni przy schodni nachylonej pod kątem 60 stopni.Aby uzyskać inny kąt
naklejamy dwie górne listewki pod odpowienim kątem.(np.kąt rozwarcia 90 st. da nachylenie 45 st. 150 st.da nachylenie 75 st.itd.)Listewka naklejona pod

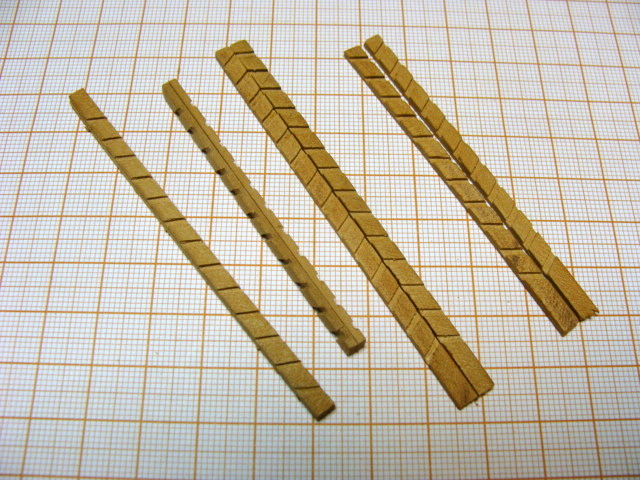

nimi jest stała i jest równoległa do frezu.Ta listewka musi mieć szer. frezu,bez luzów.Pozostałe listewki ustalają kąty i stanowią oparcie.Tak jak napisał Ryszard pierwsze rowki nacinamy ręcznie a póżniej to już leci,obracamy i przekładamy raz z jednej raz drugiej strony.Tu pokazane na zdjęciach 1605 i 1608.Metoda podobna jak przy gretingach z tym,że tu trzeba było zastosować to symetryczne przerzucanie.Pozdrawiam.Kazimierz.

[Tomsonikkk]

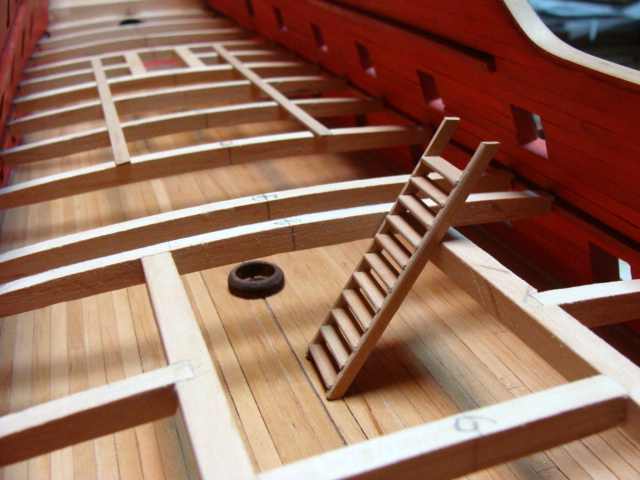

witam jak dla mnie to ta drabinka troche za długa wyszła
A tak na serio to jestem pełen podziwu dla sposobu i dokładności wykonywania modelu
Jednym słowem zazdroszczę kunsztu
z pozdrowieniami Tomek

[kagra]

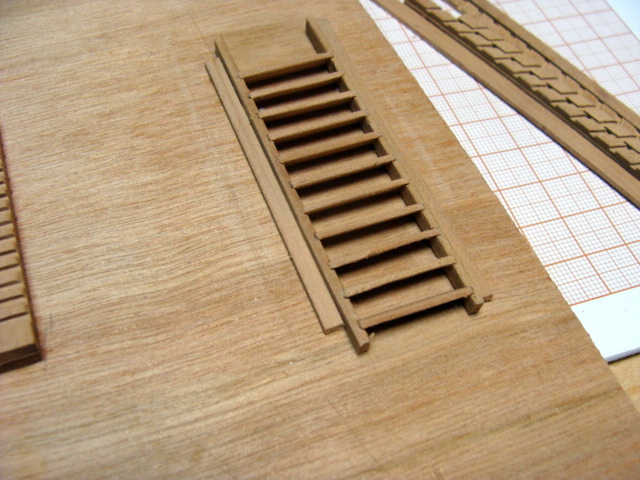

Oczywiście, drabinka jest długa.Chciałem pokazać,że można frezować na dowolną długość.Długość i szerokość ustalamy stosownie do modelu.Dzięki za uznanie.Tobie również gratuluję ukończenia pięknego modelu i życzę następnych.Pozdrawiam.Kazimierz.
