Wappen von Hamburg

Post autor: kagra »

Witam.

Wappen von Hamburg.Herb Hamburga.Zbudowany przez Holendrów w stoczni w Hamburgu.Do służby oddany w roku 1669 jako okręt eskortujący statki kupieckie na półwysep iberyjski.W roku 1683 wybuch w prochowni zniszczyl okręt.Zginęło wielu członków załogi wraz z dowódcą okrętu.W 1686 roku zbudowano drugi okręt o tej samej nazwie a po kilkunastu latach trzeci.W budowie będę korzystał z planów Wappen von Hamburg I 1669-1683.
Okręt prezentuje się nieżle,więc postanowiłem wziąść się za budowę.Oryginał w stoczni budowano dwa lata.Jestem ciekawy czy zmieszczę się w tym czasie.Ale cesarz nie będzie mnie poganiał więc budowa może się przedłużyć.

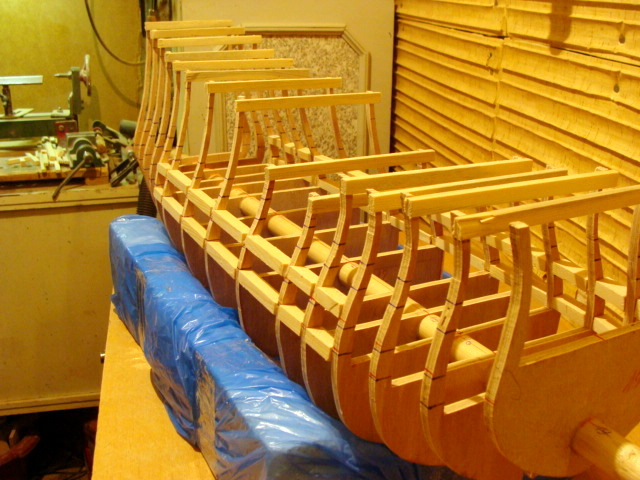

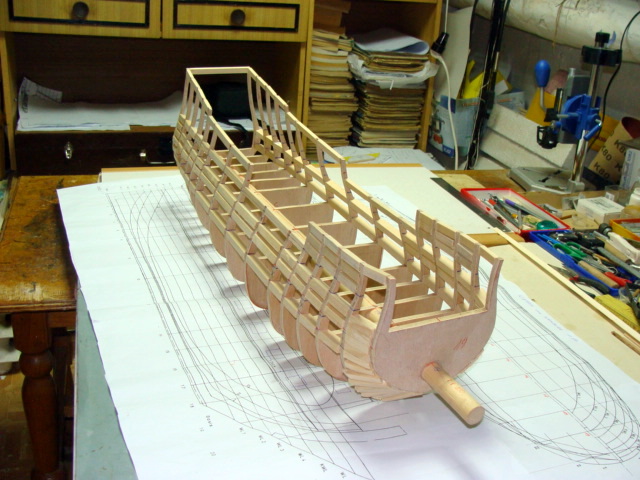

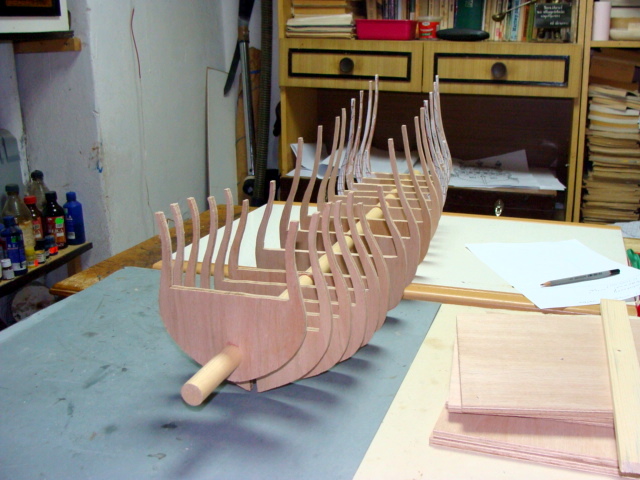

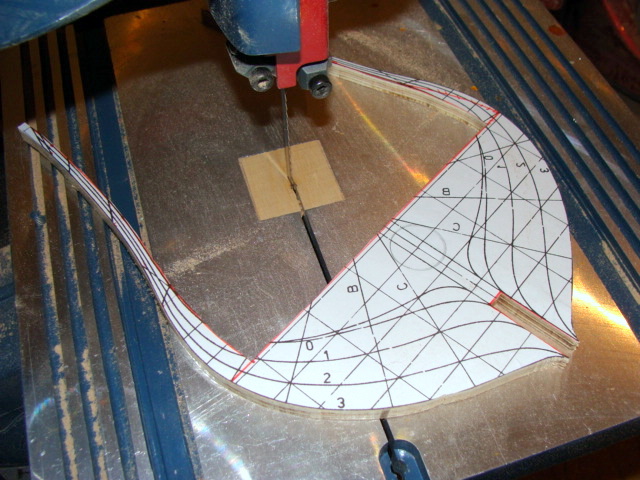

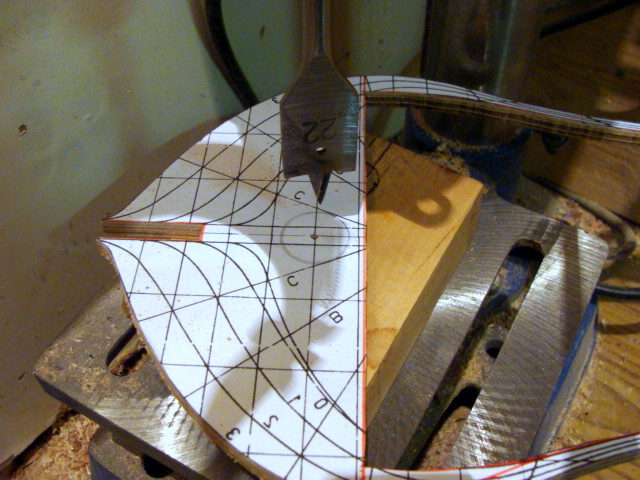

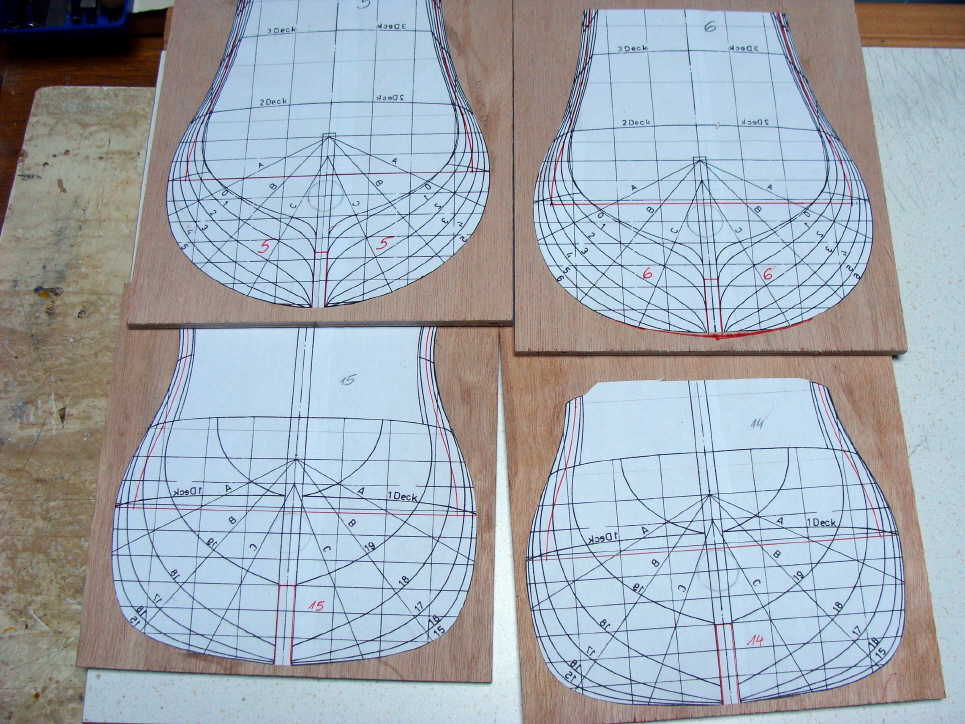

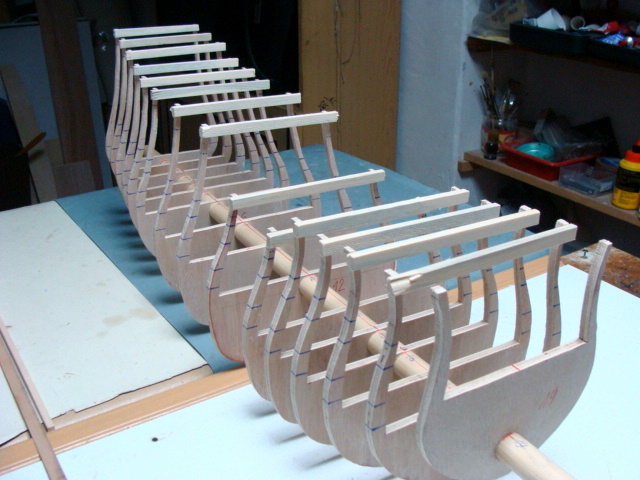

Sposób budowy kadłuba jak przy galeonie.Wręgi ze sklejki 7,5 mm. na okrągłym wałku fi 22 wycięte aż do podstawy pierwszego pokładu.Świerkowe beleczki utworzą skorupę kadłuba który po oszlifowaniu będzie punktem wyjściowym do dalszych prac.Aby ułatwić sobie pracę na miejscu abrazur zostawiam wolny pas.Będą pasowane na końcu.To tyle.Reszta fotki.Dodam tylko,że skala 1:50.Więc będzie przy czym dłubać.Pozdrawiam.Kazimierz.
Załączniki
myszor
Posty: 1061
Rejestracja: 04 gru 2010, 21:56

Re: Wappen von Hamburg

Post autor: myszor »

Witaj Kaziu .
Ostatnio myślałem o Tobie co się tam z Tobą dzieje , a tu masz ! Kaziu z nowym projektem .
Bardzo fajny ten Wapen jest . Ma dużo zdjęć w internecie tak że będzie gdzie się posiłkować .
Fajnie że działasz . Lubie Twoje relacje :)
Powodzenia .
Pozdrawiam . Andrzej :)

Drewno to surowiec , który od niepamiętnych czasów odgrywał wielką role w życiu człowieka , dlatego też powinno być traktowane z należytą atencją .
Awatar użytkownika
obi
Posty: 92
Rejestracja: 04 gru 2010, 21:56

Re: Wappen von Hamburg

Post autor: obi »

Witam.
Oj siedzę jak na szpilkach bo to jeden z moich ulubionych okrętów i na pewno będzie na co popatrzeć.
Gratuluję wyboru :D i powodzenia w budowie.
Pozdrawiam Robert
Awatar użytkownika
Killim
Posty: 162
Rejestracja: 04 gru 2010, 21:56

Re: Wappen von Hamburg

Post autor: Killim »

Witam, ja również podzielam entuzjazm kolegów, jednostka super wiek także, skala odpowiednia
tylko podziwiać :)
Pozdrawiam
W Stoczni:
Santa Leocadia
W Porcie:
Szmaka
Santa Maria


Kamil
Awatar użytkownika
oksal
Posty: 1784
Rejestracja: 04 gru 2010, 21:55

Re: Wappen von Hamburg

Post autor: oksal »

Widzę Kaziu, że wiosnę poczułeś;) Płodnyś:) Kazik polecam te ryciny i obrazy z epoki
http://www.sailingwarship.com/category/17th-century
Awatar użytkownika
kagra
Posty: 1061
Rejestracja: 04 gru 2010, 21:56

Re: Wappen von Hamburg

Post autor: kagra »

Dzięki wam koledzy za duchowe wsparcie.Robota szykuje mi się co najmniej na dwa lata a może i dłużej,więc wsparcie i poparcie jak najbardziej wskazane.
Adam w moim przypadku to już nie wiosna a raczej jesień.Ale jak to w przyrodzie bywa,jesień to też dobra pora na rozmnażanie.Tym bardziej,że Smok planowany jest na służbę a to miejsce byłoby puste.Dzięki za ryciny.Pozdrawiam.Kazimierz.
Awatar użytkownika
ryszardw
Posty: 831
Rejestracja: 04 gru 2010, 21:56

Re: Wappen von Hamburg

Post autor: ryszardw »

Idziesz jak burza.Szykuje się następny ciekawy model.Ale widzę na awatarze już młody aktywny narybek.To pewnie Twoja duma i pociecha .Pozdr.R
Awatar użytkownika
kagra
Posty: 1061
Rejestracja: 04 gru 2010, 21:56

Re: Wappen von Hamburg

Post autor: kagra »

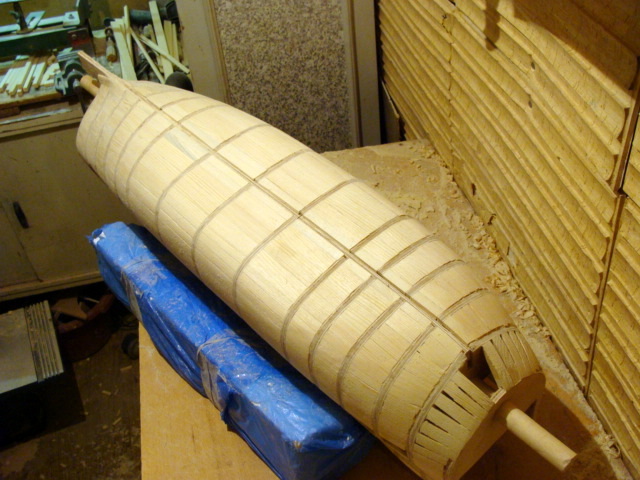

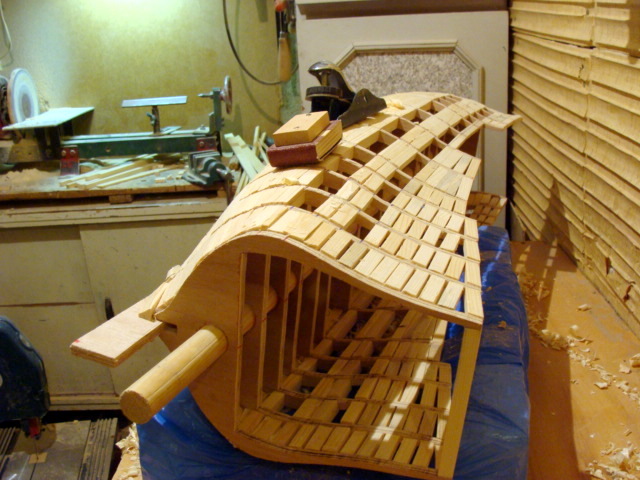

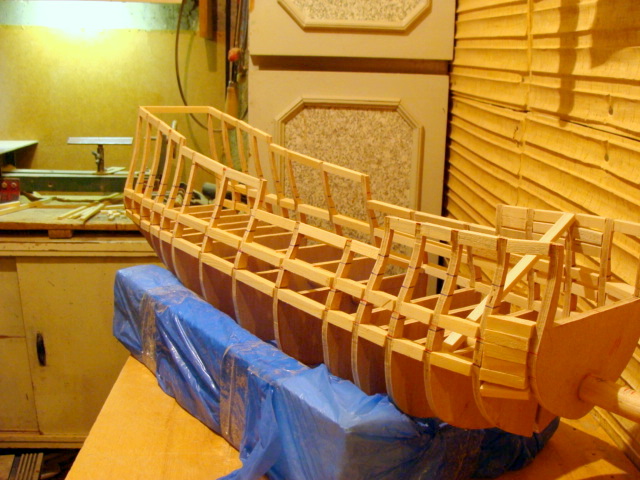

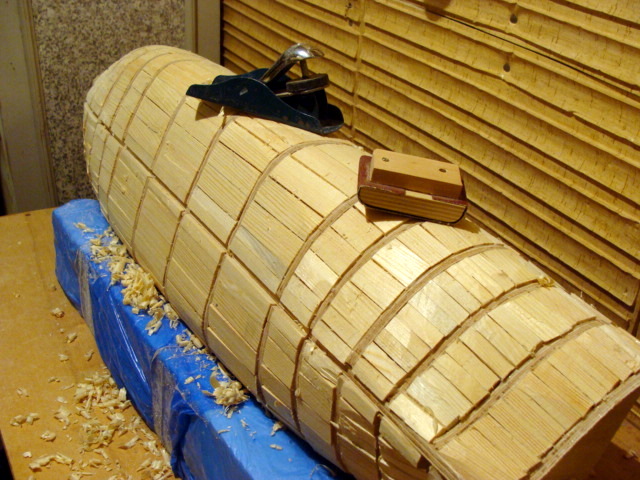

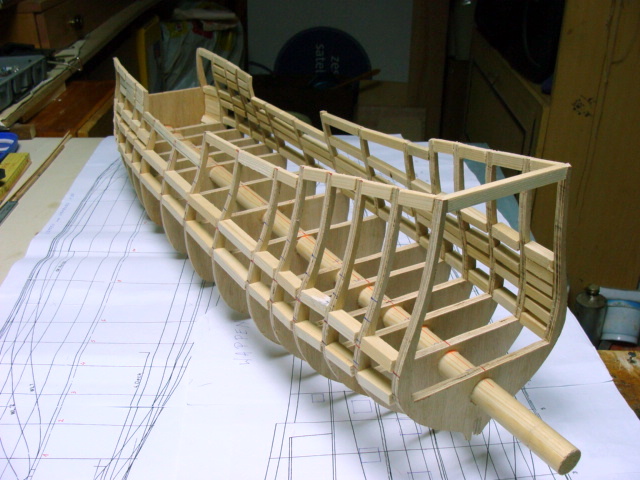

Trochę klejenia i szlifowania.Miałem pytanie czemu wręgi osadzone są na wałku a nie na kantówce.Otóż dokładne wycięcie prostokąta lub kwadratu jest o wiele trudniejsze i pracochłonne niż przewiercenie otworu.Wszelka korekta następuje poprzez obrót.Oczywiście pod wałkiem jest jeszcze podłużnica która ustala symetrię.Podłużnica jest nieco wgłębiona.Na niej póżniej będzie opierał się kil i stewy.To tyle.

Ryszard,to mój wnuczek ze swoim pierwszym modelem.Jaki zadowolony to widać.Nie wiadomo jak będzie starszy.
Załączniki
Awatar użytkownika
kagra
Posty: 1061
Rejestracja: 04 gru 2010, 21:56

Re: Wappen von Hamburg

Post autor: kagra »

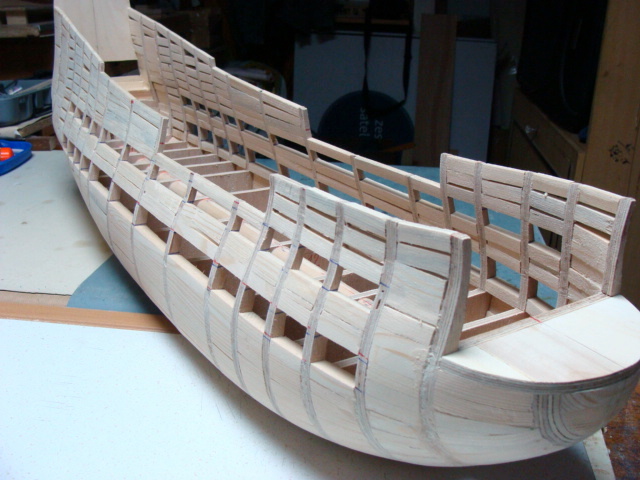

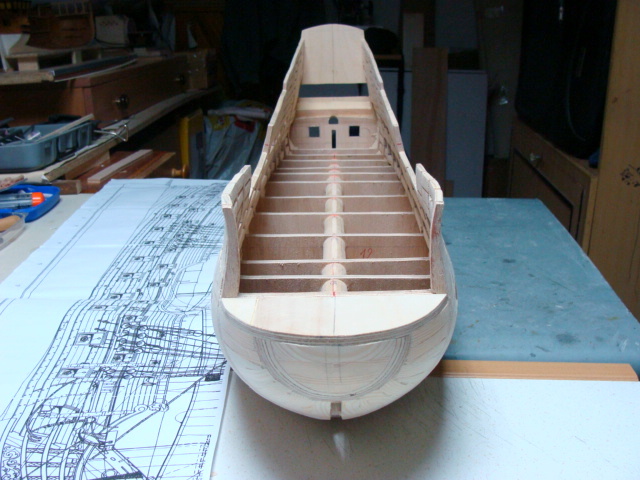

Skorupa kadłuba prawie gotowa.Nie miałem grosika dla porównania to sobie pstryknąłem zdjęcie. ;) Pozdrawiam.Kazimierz.
Załączniki
Awatar użytkownika
mirek
Posty: 1875
Rejestracja: 04 gru 2010, 21:55

Re: Wappen von Hamburg

Post autor: mirek »

Jak zwykle piękna robota , a dzięki tej fotce mamy wyobrażenie jak jest wielkość modelu .
Pozdrawiam Mirek Rybus
