HMS Victory 1/72

[kbuczen]

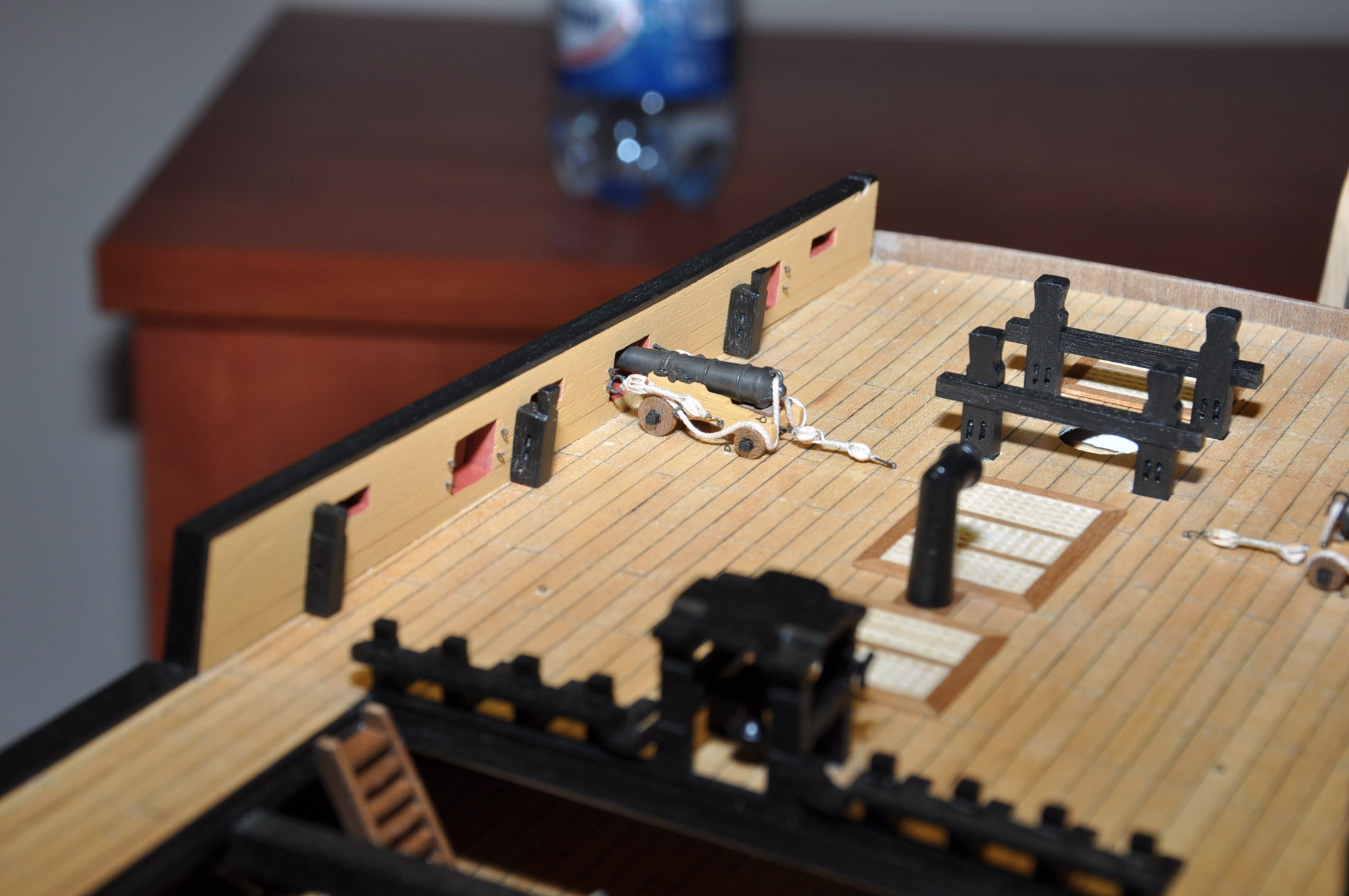

Witam . Obecnie jestem na etapie uzbrajania quarterdecku w armaty 12 funtowe . Ustawiłem armaty stojące przy burtach ,to poszło w miarę łatwo . Problem pojawił sie przy armatach tzw. dlugich 12 funtowych. Ustawione powinny być rownolegle do burt na kasztelu dziobowym mniej więcej pośrodku pokładu (2 armaty ) . Mam pytanie odnośnie właściwego zamocowania talii , lin hamujących dla tych armat. Z góry dziękuje za odpowiedz . Pozdrawiam

[kbuczen]

https://encrypted-tbn2.gstatic.com/imag ... eZngSLxnjQ
Podałem link do zdjęcia armaty w takim ustawieniu o jakim pisałem . Pozdrawiam

[awas]

Na tym pokładzie nie ustawiano armat w ten sposób. Tylko na burtach.
To jest raczej przypadkowe ustawienie, które zostało sfotogafowane.
Pozdrawiam Artur

[kbuczen]

Chyba nie do końca przypadkowe.

[piter56]

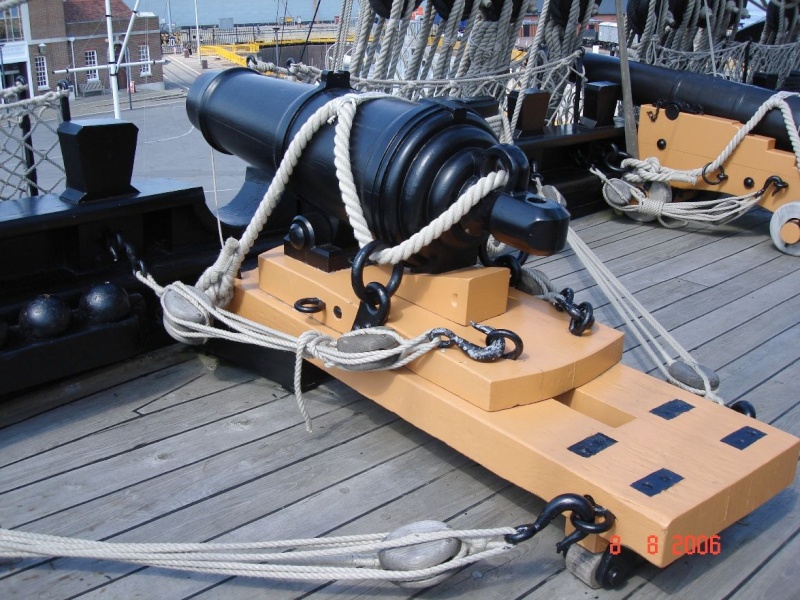

Witam.

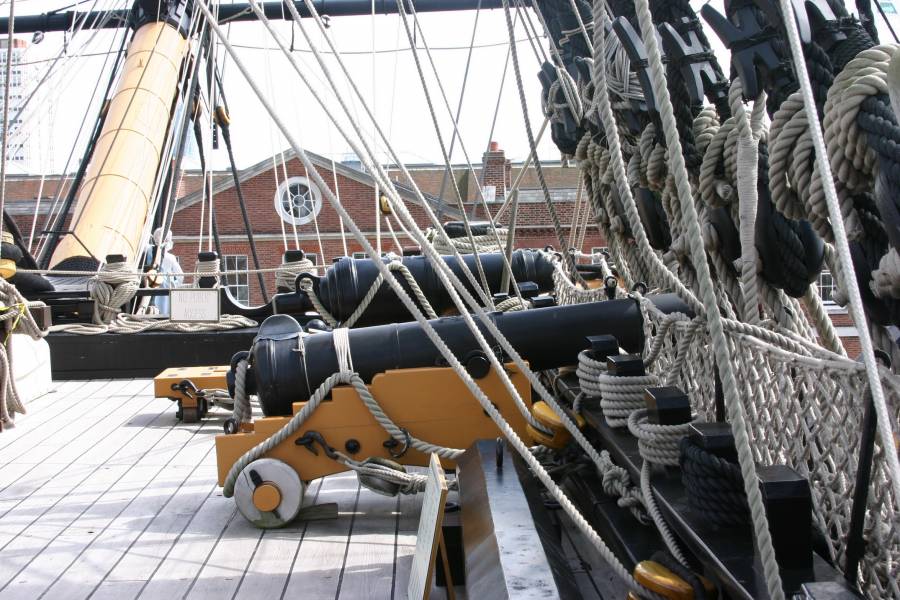

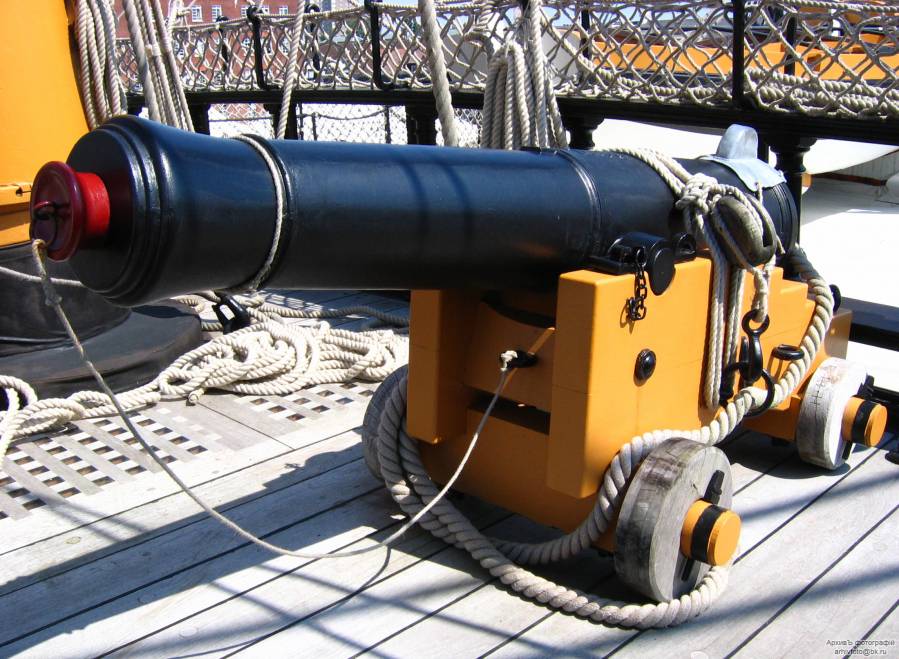

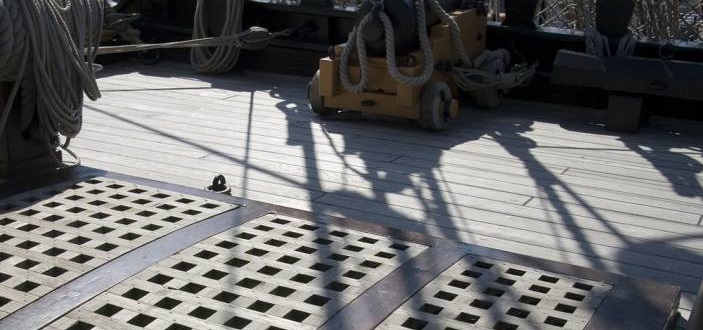

Może te zdjęcia pomogą.

[kbuczen]

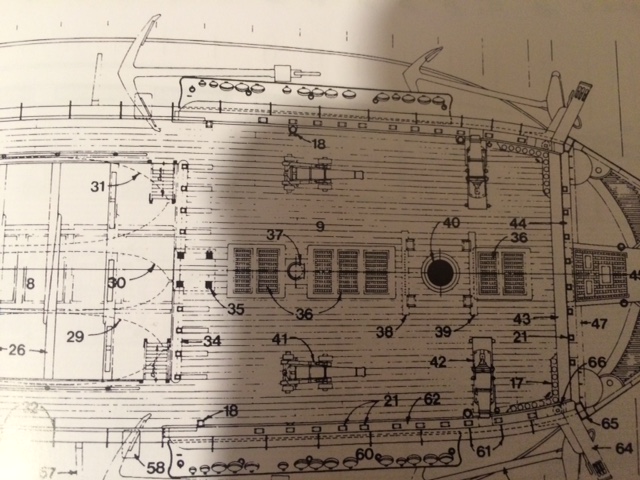

Dzięki za zdjęcia . Trochę wyjaśniły. Jeszcze nie wiem jak ostatecznie ustawie te armaty -tak jak w planie czy standardowo przy burcie . Pozdrawiam

[TomekA]

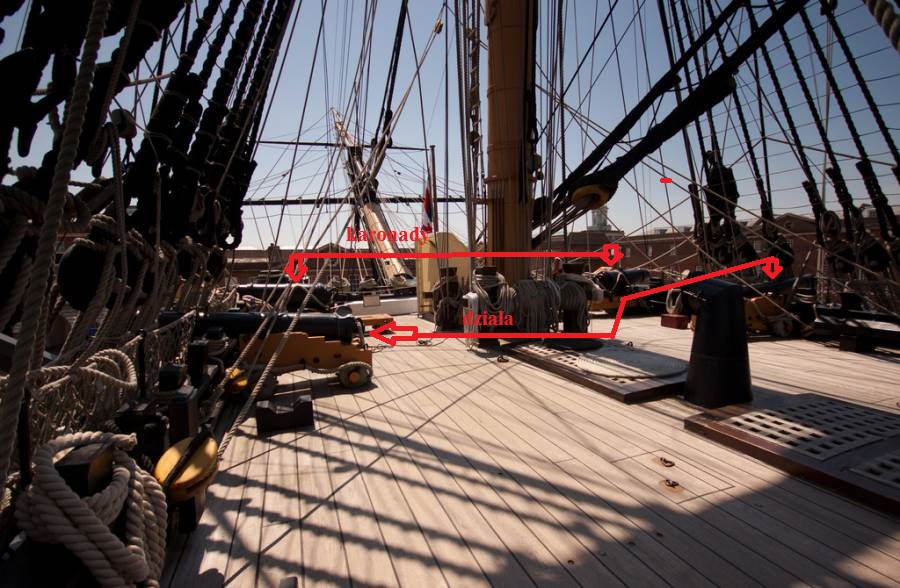

Przy burcie na forkasztelu stoja karonady, a nie dziala.

[piter56]

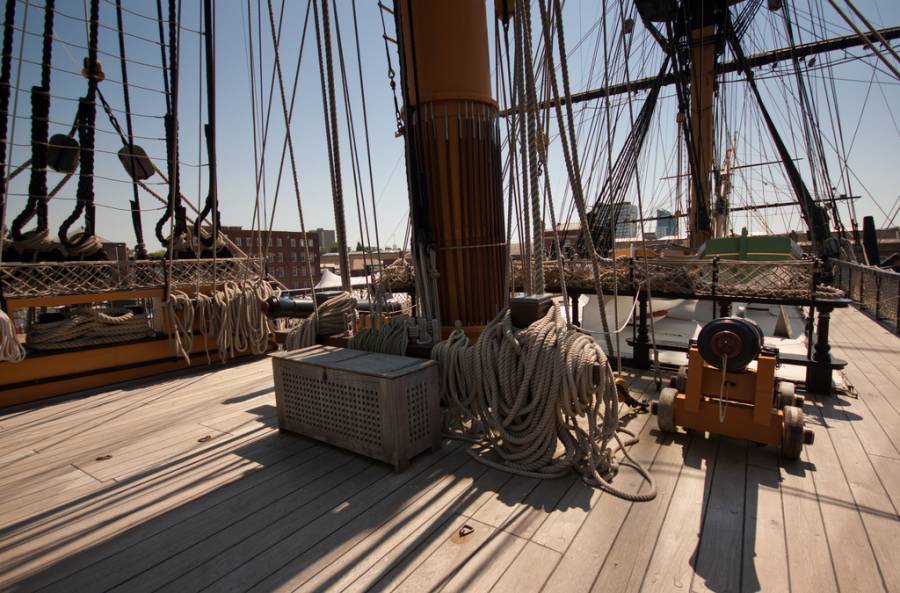

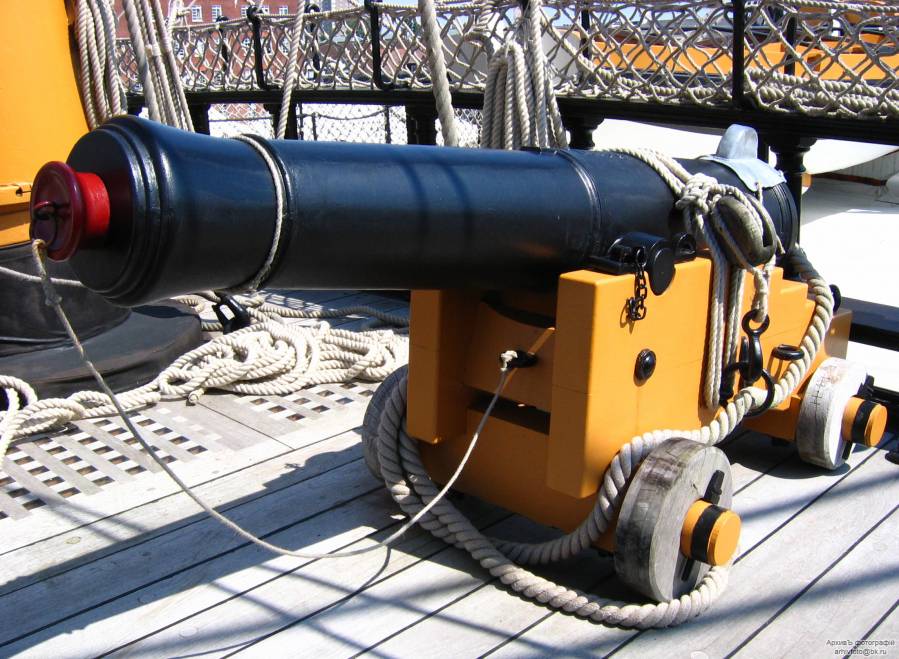

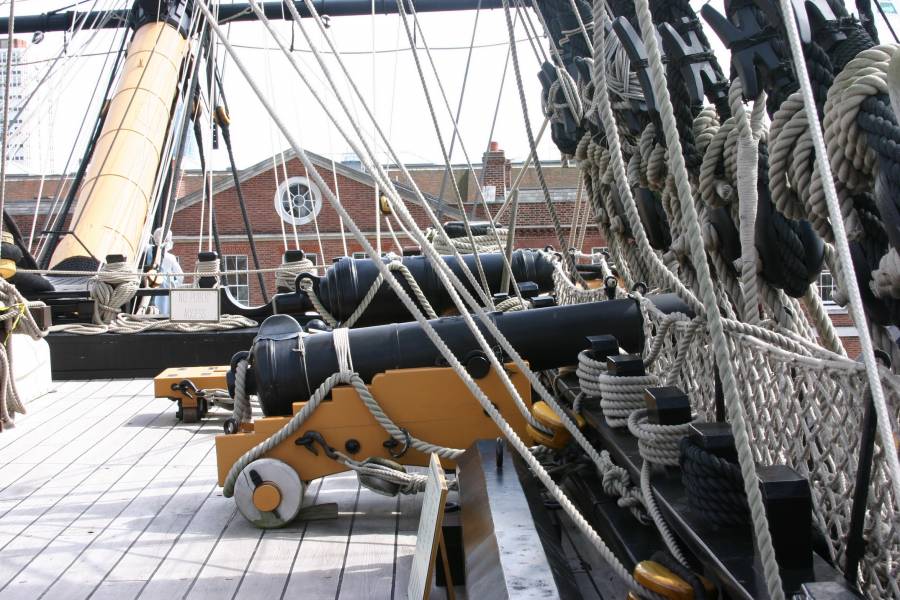

Witamy, zdjęcia, gdzie znajdują się działa pobliżu masztu.

Pozdrawiam.

[Jarcio]

Zajrzałem na oficjalną stronę okrętu i odnośnie rozmieszczenia i ilości dział na Victory znalazłem następującą informację; pierwotnie tj. w 1765 r. układ dział na Victory był następujący: na górnym pokładzie znajdowało się 30 dział 12 funtowych, na ćwierćpokładzie 10 dział 6 funtowych, na średnim pokładzie działowym 28 dział 24 funtowych, na fordeku co najmniej 2 działa 6 funtowe, a na dolnym pokładzie 30 dział 42 funtowych.

Ostatecznie, po różnych modyfikacjach, wg stanu z bitwy pod Trafalgarem układ dział na Victory był następujący: na górnym pokładzie znajduowało się 30 długich dział 12 funtowych, na ćwierćpokładzie 12 krótkich dział 12 funtowych, na średnim pokładzie działowym 28 dział 24 funtowych, na fordeku 2 średnie działa 12 funtowe i dwie 68 funtowe karonady, a na dolnym pokładzie 32 działa 32 funtowe. Czyli wg tych informacji, oprócz karonady, na fordeku znajdowały się dodatkowo dwie 12 funtówki.

[kbuczen]

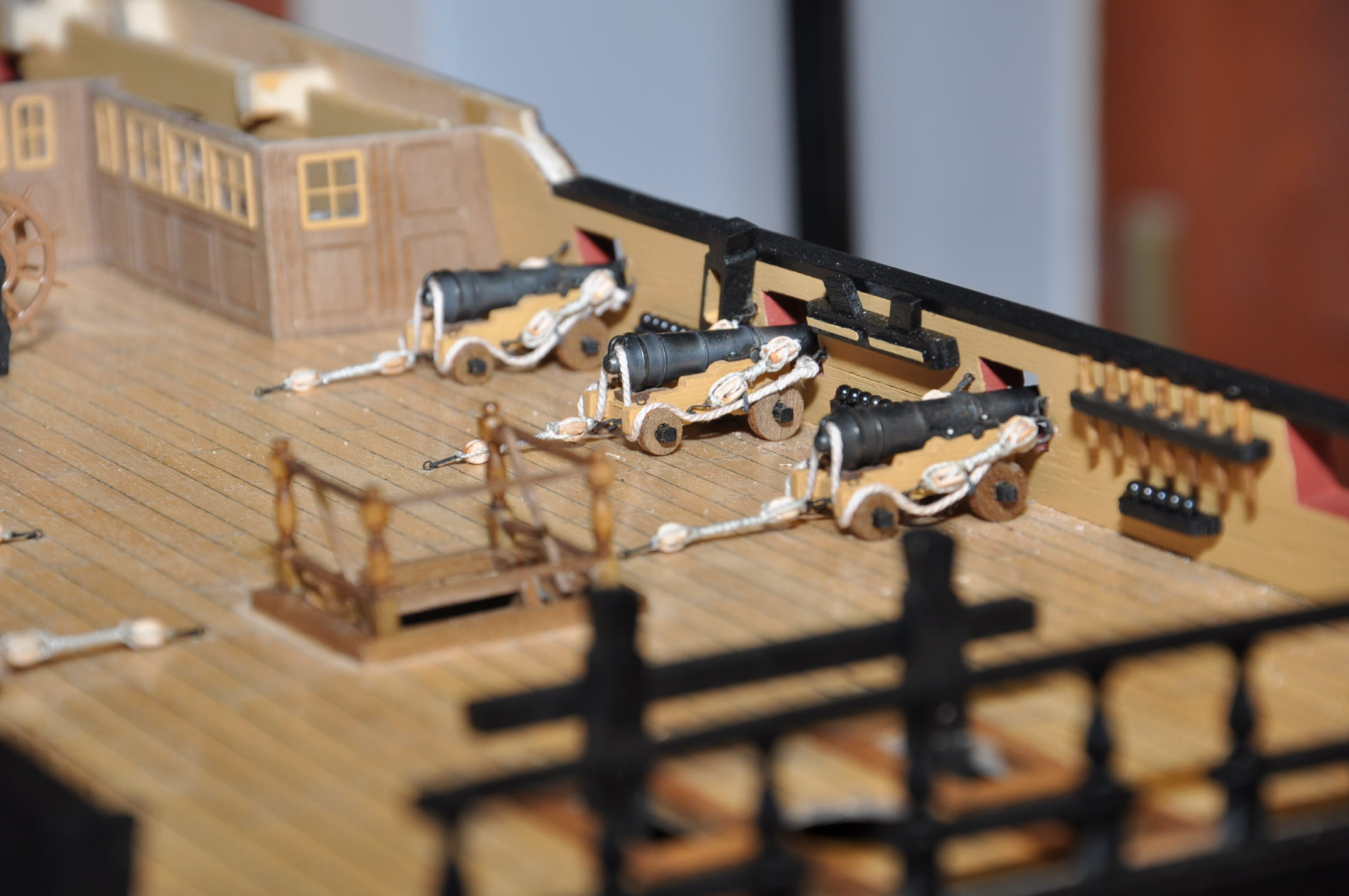

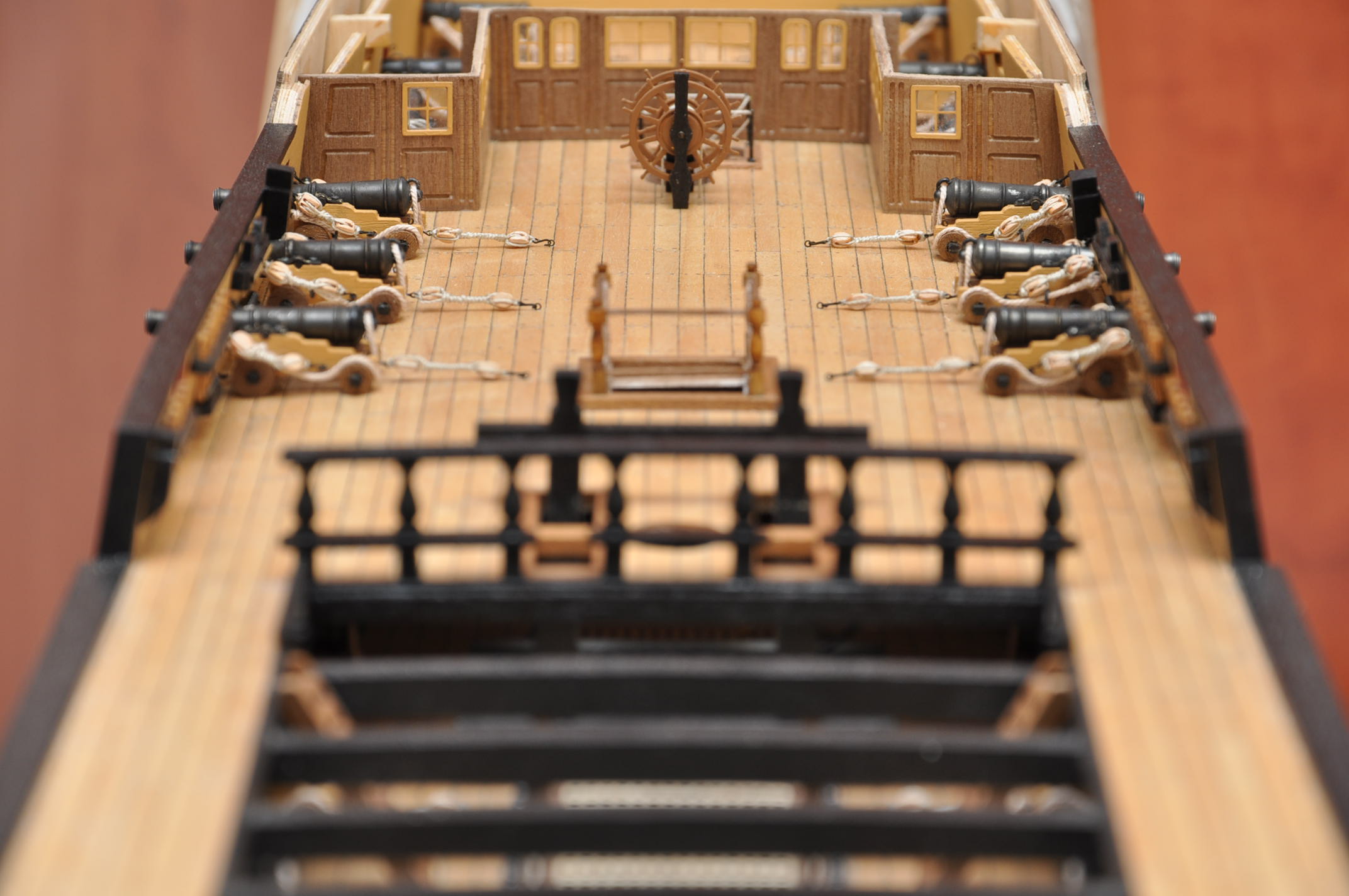

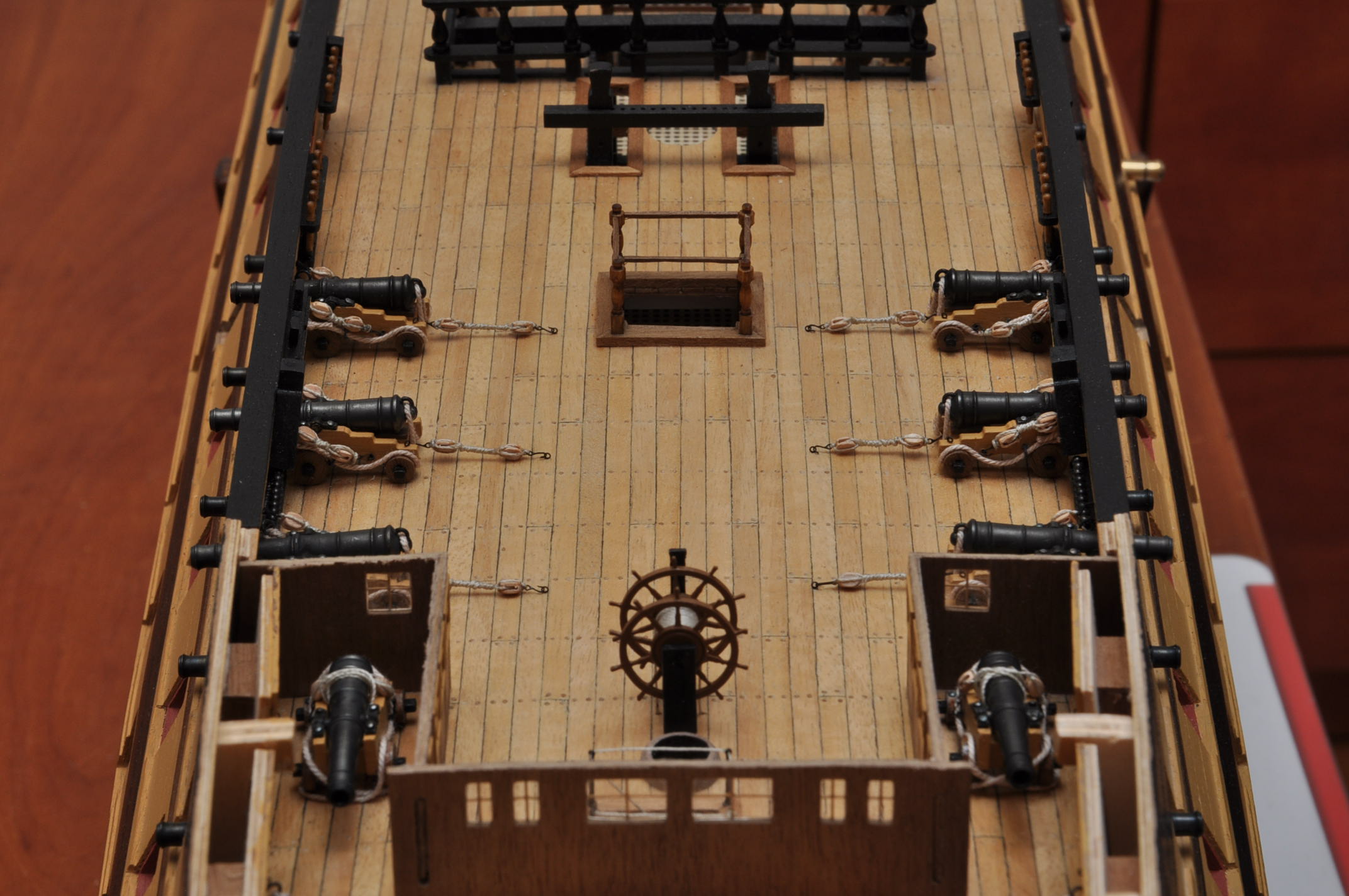

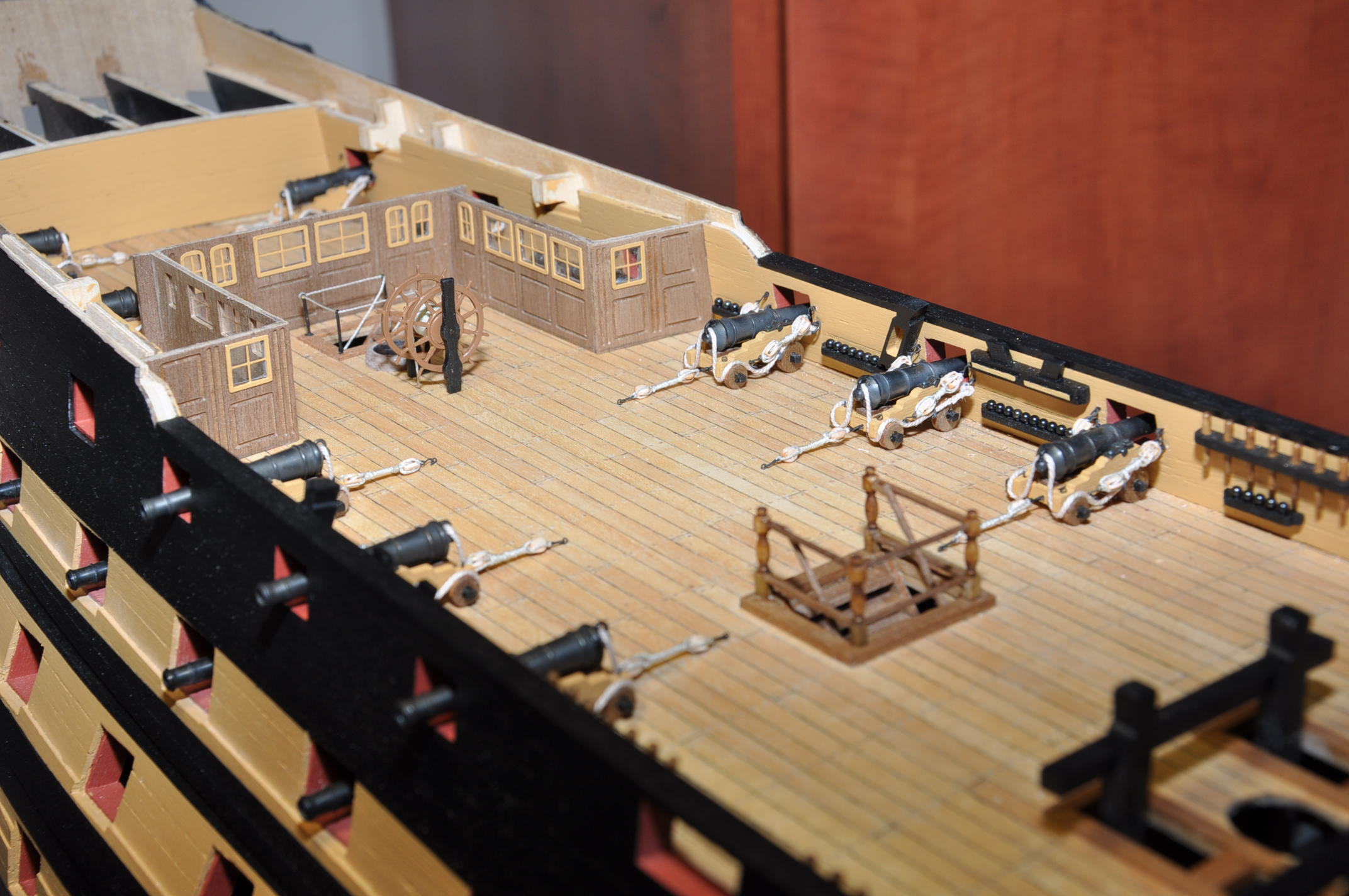

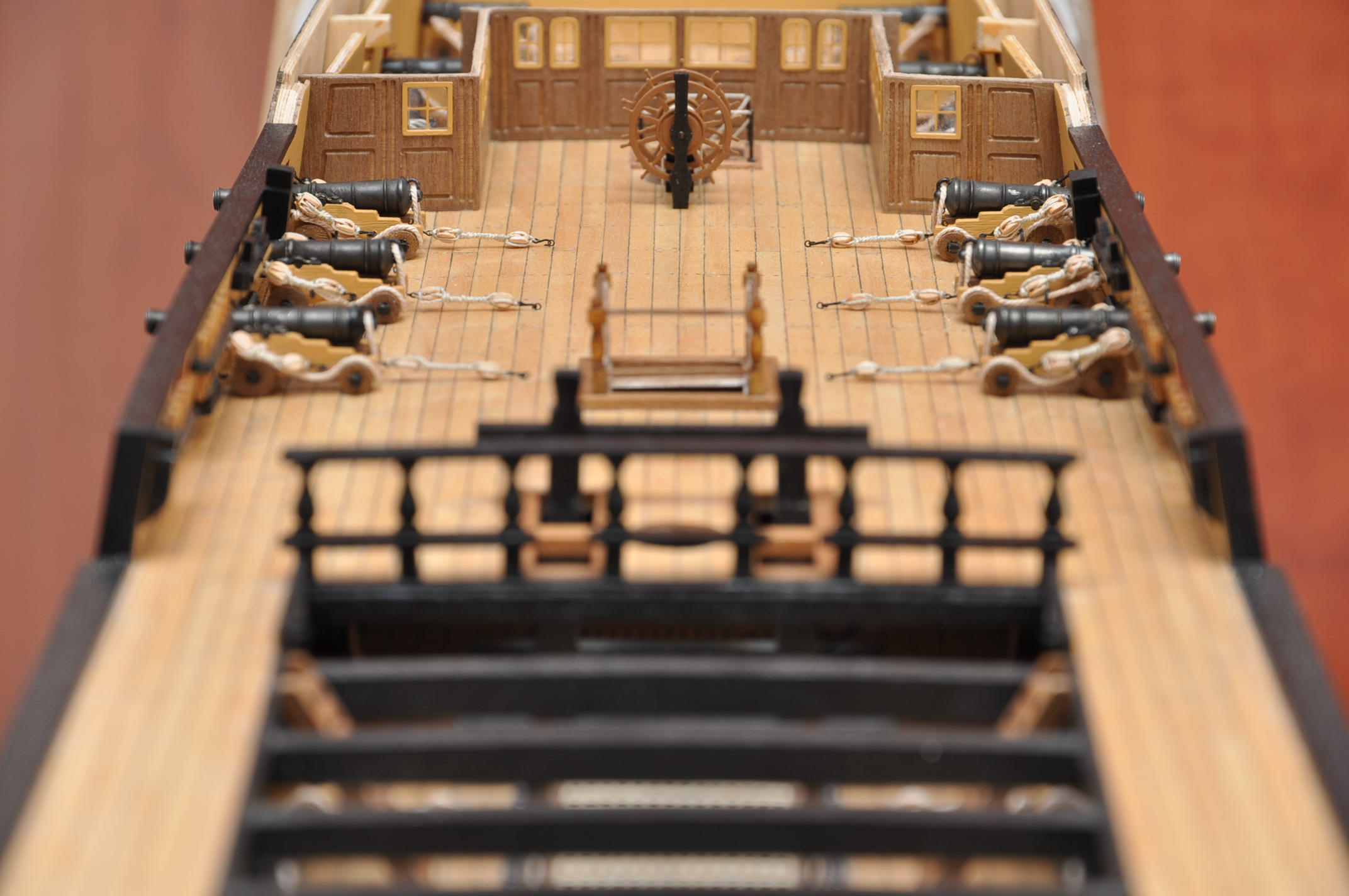

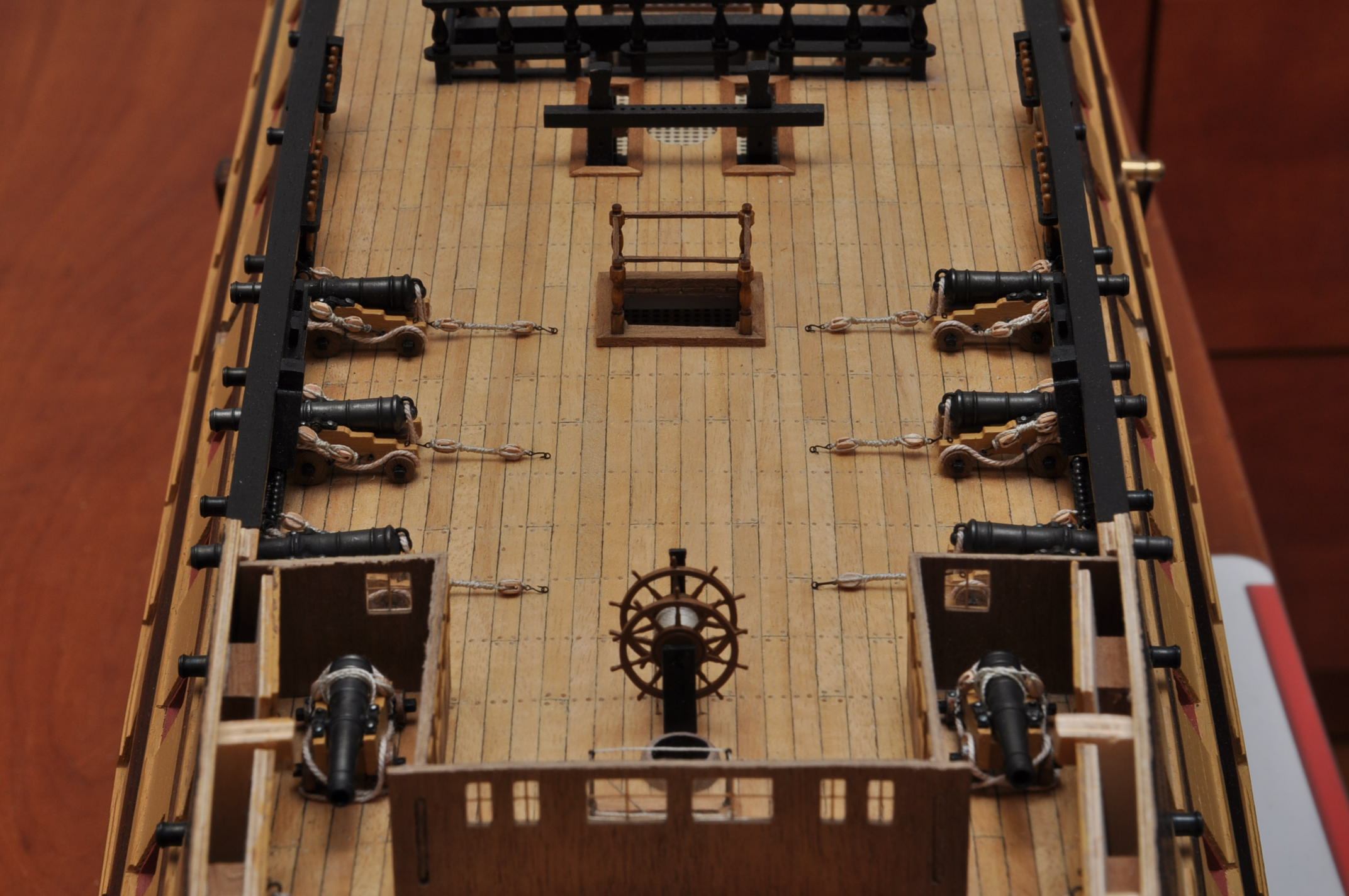

Witam . Uzbrajanie Viktora powoli zbliża się do końca (te widoczne -zostają jeszcze atrapy luf na niższych pokładach ). Za sugestią Jarcia ustawiłem 12 funtówki na fordeku przy burtach . Poza tym dodane koło sterowe .Pozdrawiam
