La Belle 1684-szkielet

Opisy budowy jednostek żaglowych
Awatar użytkownika
oksal
Posty: 1879
Rejestracja: 04 gru 2010, 21:55

Re: La Belle 1684-szkielet

Post autor: oksal »

Kazik, gratuluję pomysłu na ułatwienie wykonania "dzióbka":)
Awatar użytkownika
kagra
Posty: 1095
Rejestracja: 04 gru 2010, 21:56

Re: La Belle 1684-szkielet

Post autor: kagra »

Adam dzięki, ale pomysł nie mój.Gdzieś już widziałem w sieci podobny i zaadoptowałem.
Awatar użytkownika
Kazek
Posty: 717
Rejestracja: 04 gru 2010, 21:56

Re: La Belle 1684-szkielet

Post autor: Kazek »

Kaziu może i sposób podpatrzony ale znakomicie wykonany i co najważniejsze pokazany jak zrobic co przyda sie dla nas wszystkich .
Pozdrawiam Kazik :)
Awatar użytkownika
RomekS
Posty: 3205
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

Re: La Belle 1684-szkielet

Post autor: RomekS »

Twoje relacje Kaziu powinny być "podwieszane" na Forum.
"Czyste... jak to robię". A wychodzi świetnie.
Gotowa ściąga, jak powinno się robić model.
Awatar użytkownika
kagra
Posty: 1095
Rejestracja: 04 gru 2010, 21:56

Re: La Belle 1684-szkielet

Post autor: kagra »

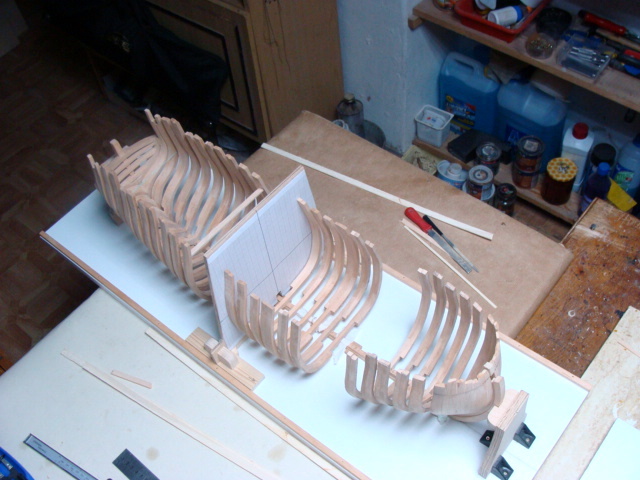

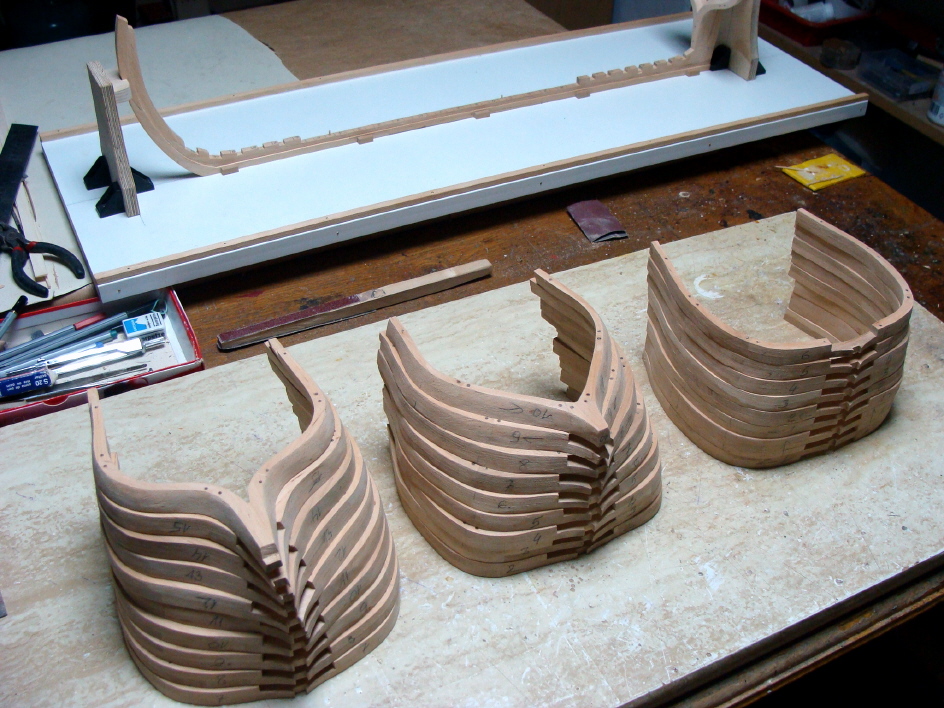

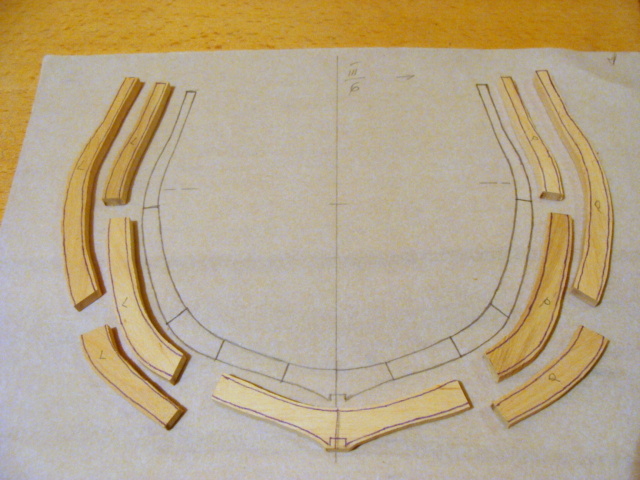

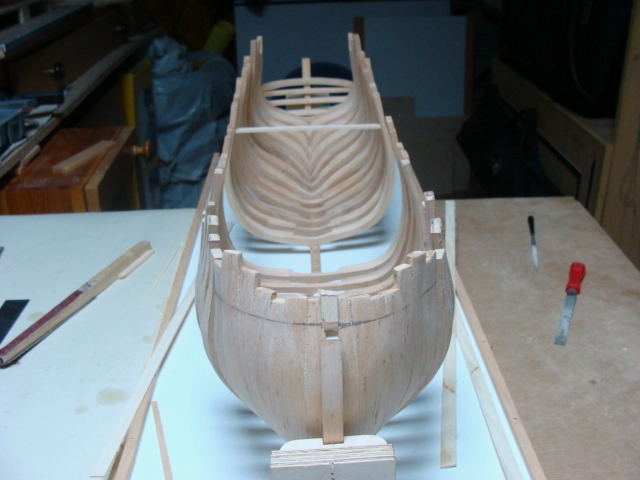

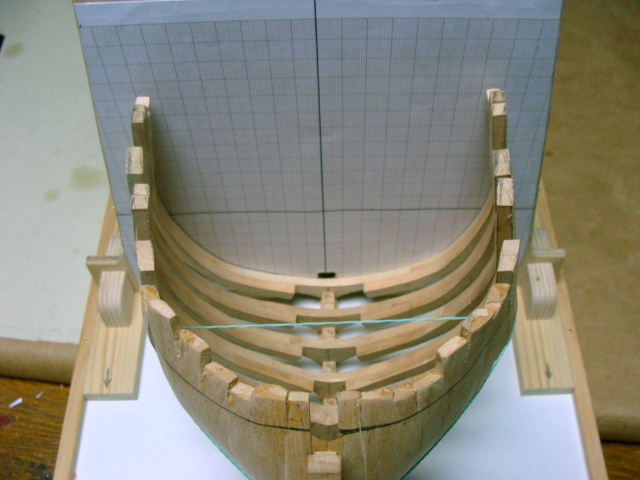

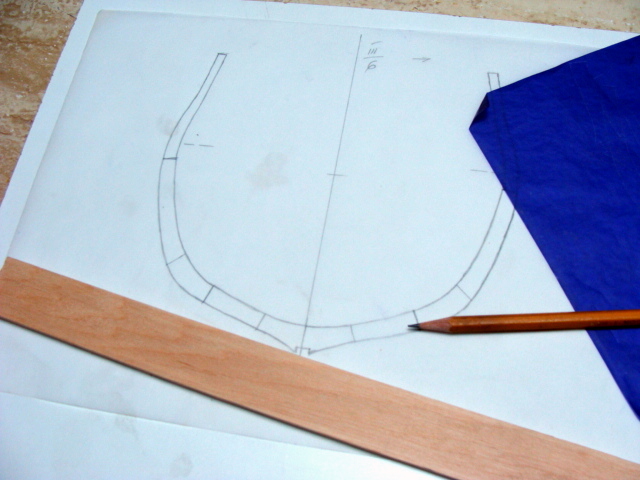

Następna porcja fotek.Kadłub powoli się wypełnia.W następnym etapie,po unieruchomieniu,wręgi będą docierane wewnątrz i na zewnątrz.Idealne spasowanie na obecnym etapie prawie niemożliwe.Przynajmniej dla mnie.Pozdrawiam.Kazimierz.

Dzięki Wam za wszystkie opinie.Pokazuję jak umię, w prosty sposób.A jak komuś może się przydać,tym bardziej satysfakcja większa.
Załączniki

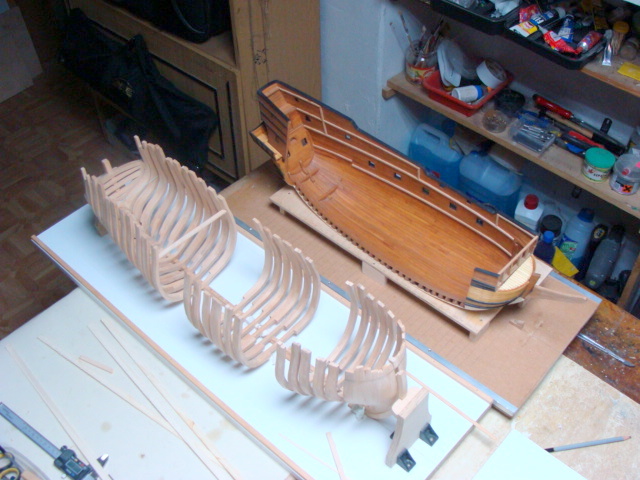

Porównanie wielkości z Wodnikiem
Porównanie wielkości z Wodnikiem
Awatar użytkownika
awas
Posty: 434
Rejestracja: 04 gru 2010, 21:56

Re: La Belle 1684-szkielet

Post autor: awas »

Kaziu, Jeśli jeszcze nie wkleiłeś wręg to warto zaznaczyć na nich w poziom pokładów. Od zewnątrz, odbojnice i inne elementy można zmierzyć przyrządem do wykreślania linii wodnej ale od wewnątrz jest trochę trudniej. Łatwo się pomylić.
Wtedy takie znaki na wręgach są dobrym punktem odniesienia.
Podoba mi sie Twoja LB.
Artur
Awatar użytkownika
kagra
Posty: 1095
Rejestracja: 04 gru 2010, 21:56

Re: La Belle 1684-szkielet

Post autor: kagra »

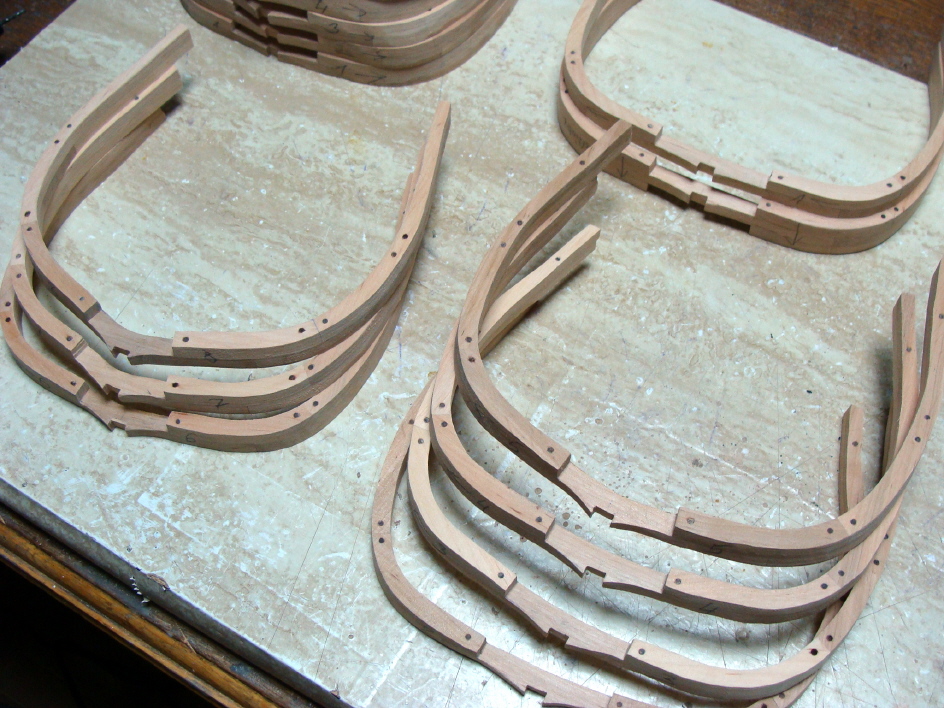

Artur,dzięki.Tak zrobię.Wręgi jeszcze nie sklejone,tylko przymiarka.Będzie jeszcze przy nich trochę wiercenia pod kołkowanie.Potem trzeba będzie rozwiązać sposób ich usztywnienia przed końcowym szlifowaniem a następnie do trasowania wszystkich linii oraz wycięć w kadłubie.Ale to potem.Narazie jeszcze 6 wręg do wykonania.Pozdrawiam.Kazimierz.
Awatar użytkownika
kagra
Posty: 1095
Rejestracja: 04 gru 2010, 21:56

Re: La Belle 1684-szkielet

Post autor: kagra »

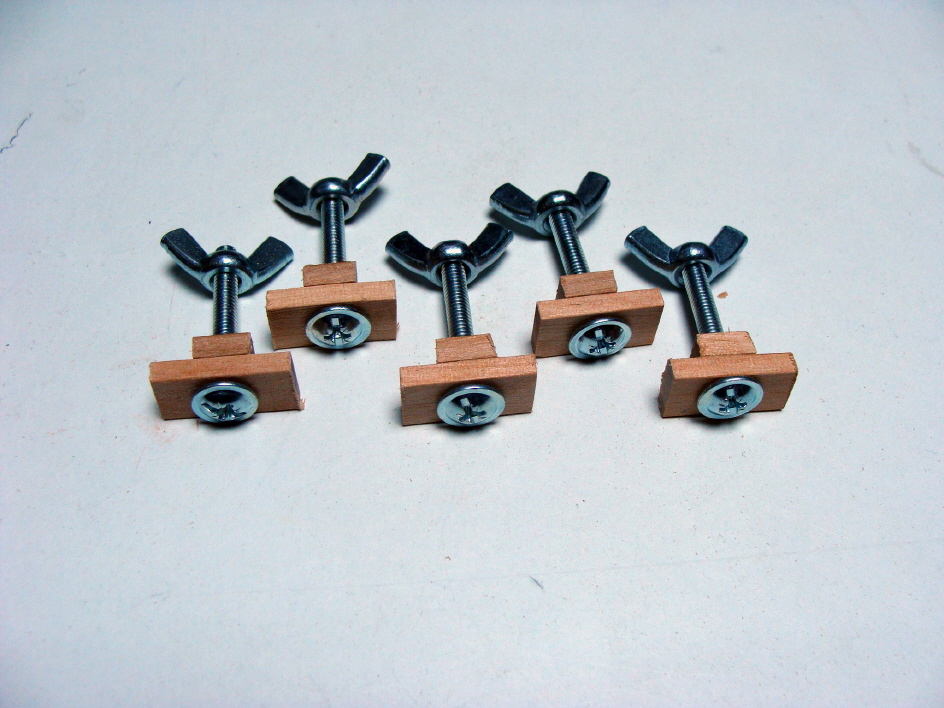

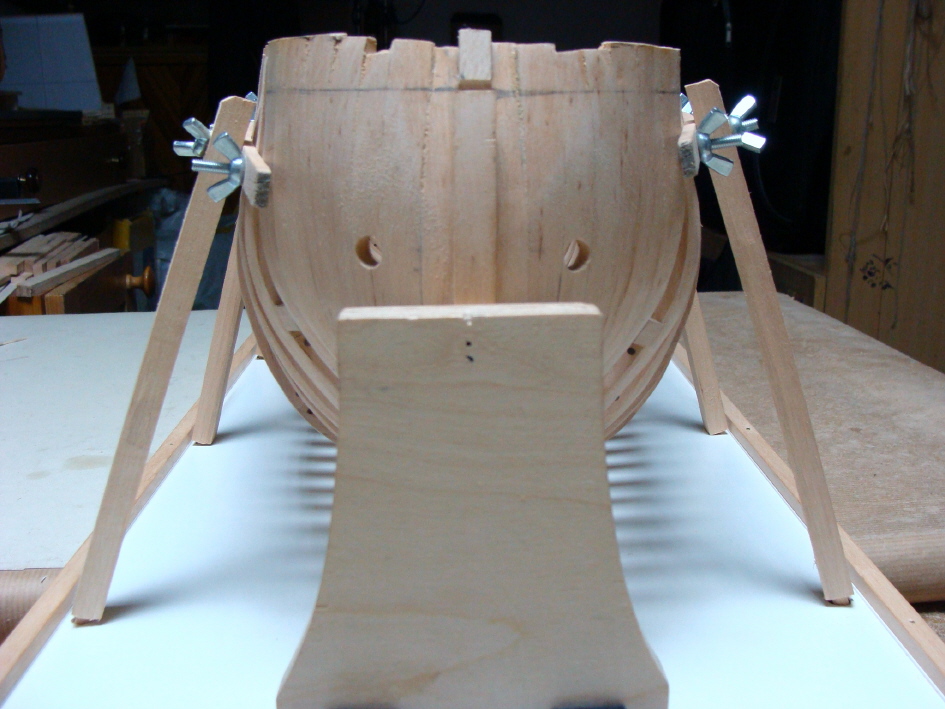

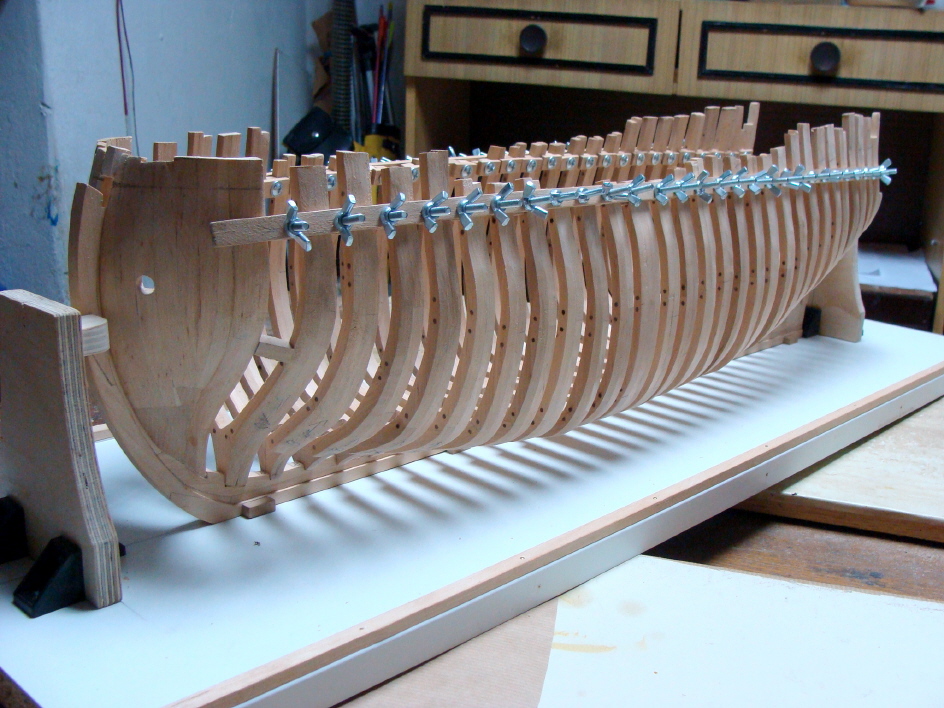

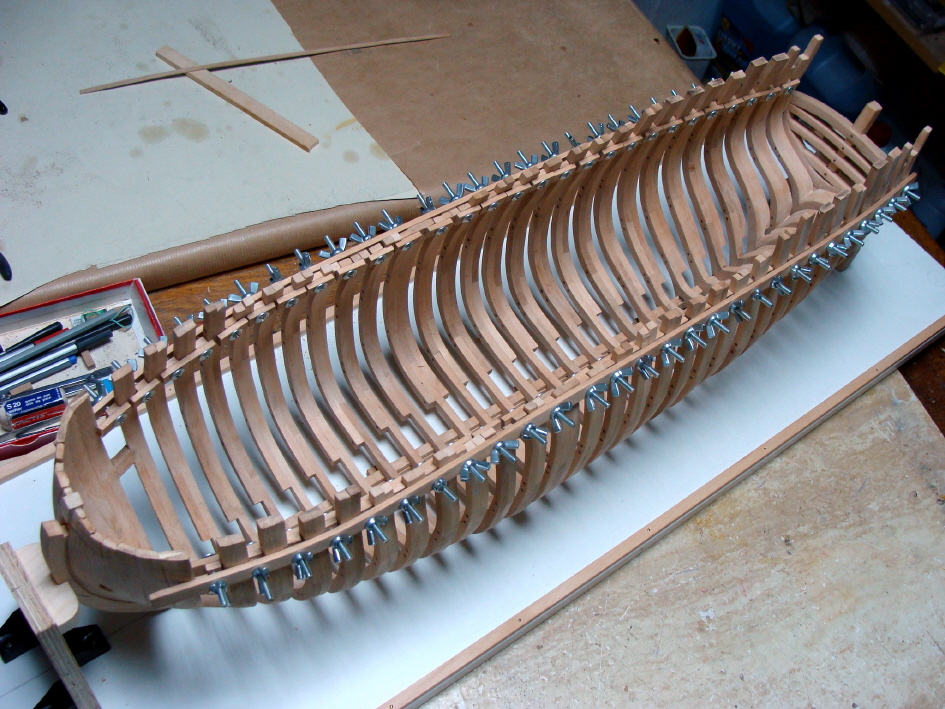

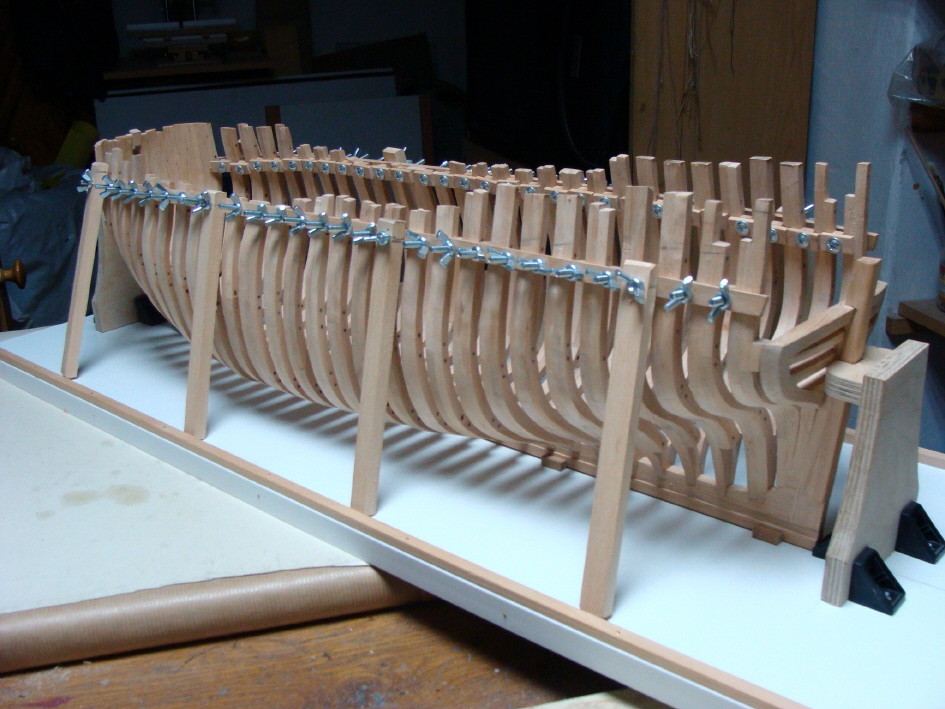

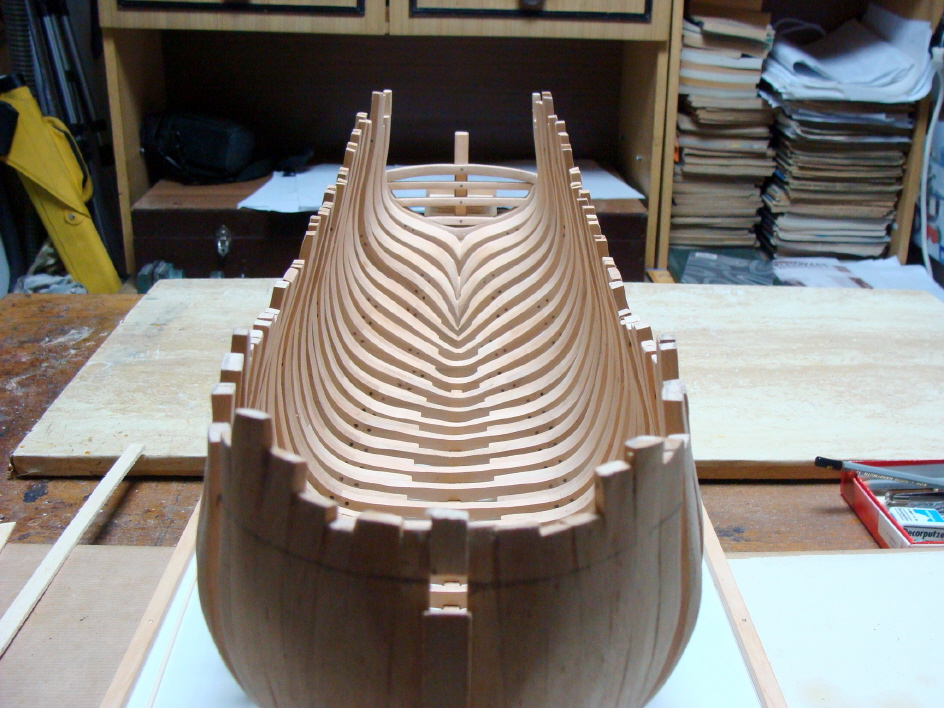

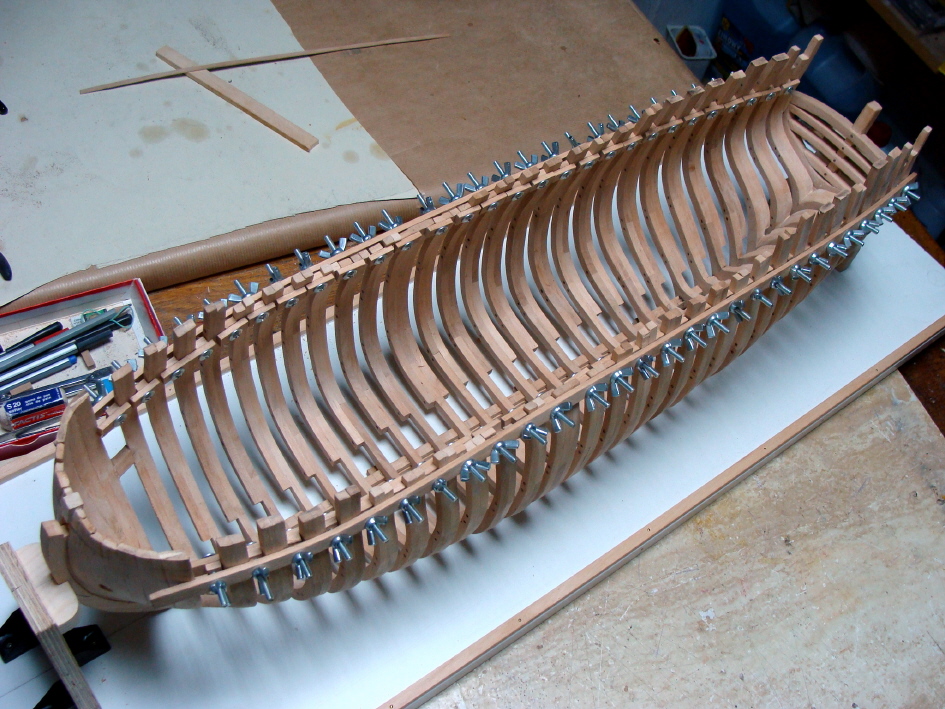

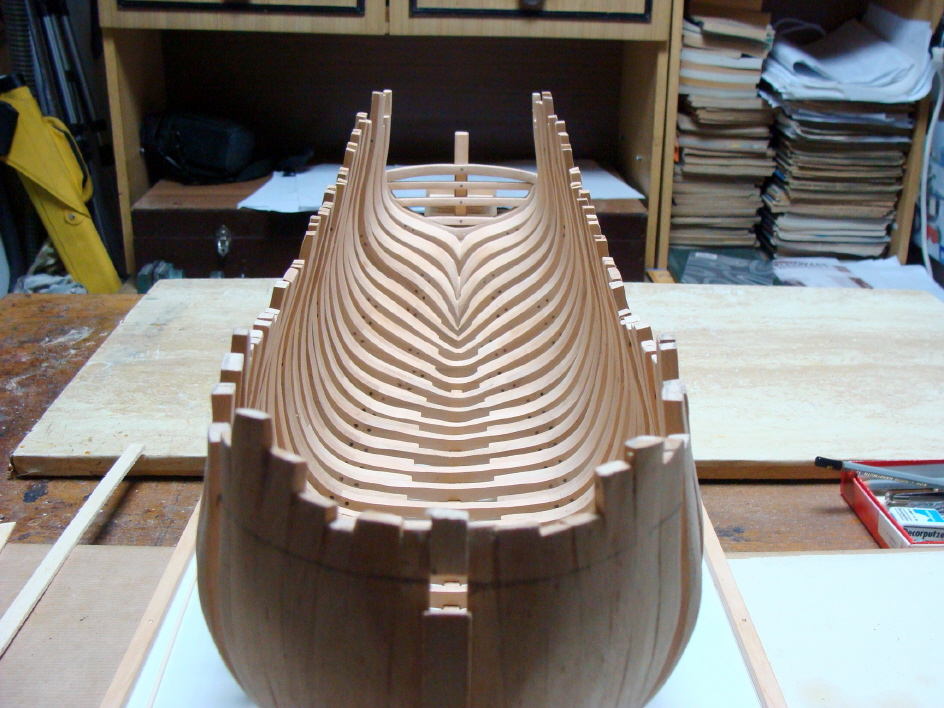

Witam ponownie.Przez kilka dni aura sprzyjała pracy w stoczni więc nieco podciągnąłem z robotą.Po wklejeniu wręg,całość szkieletu usztywniona w sposób pokazany na zdjęciach.Teraz można przystąpić do prac wewnątrz.Przede wszystkim wyrównanie wręg a następnie dalsze prace.Pozdrawiam.Kazimierz.
Załączniki
Ostatnio zmieniony 03 lip 2011, 08:57 przez kagra, łącznie zmieniany 1 raz.
Awatar użytkownika
mati
Posty: 554
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"","desc":"Sosnowiec,G\u00f3rno\u015bl\u0105sko-Zag\u0142\u0119biowska Metropolia,wojew\u00f3dztwo \u015bl\u0105skie,Polska,pl","lat":"50.2780834&am

Re: La Belle 1684-szkielet

Post autor: mati »

ŁADNIE :) BELLE :D

A mam pytanie o te kołeczki we wręgach?? Co to?? :)
Z drewna zrobione, przez przeciągadło??
The world is yours...
Awatar użytkownika
kagra
Posty: 1095
Rejestracja: 04 gru 2010, 21:56

Re: La Belle 1684-szkielet

Post autor: kagra »

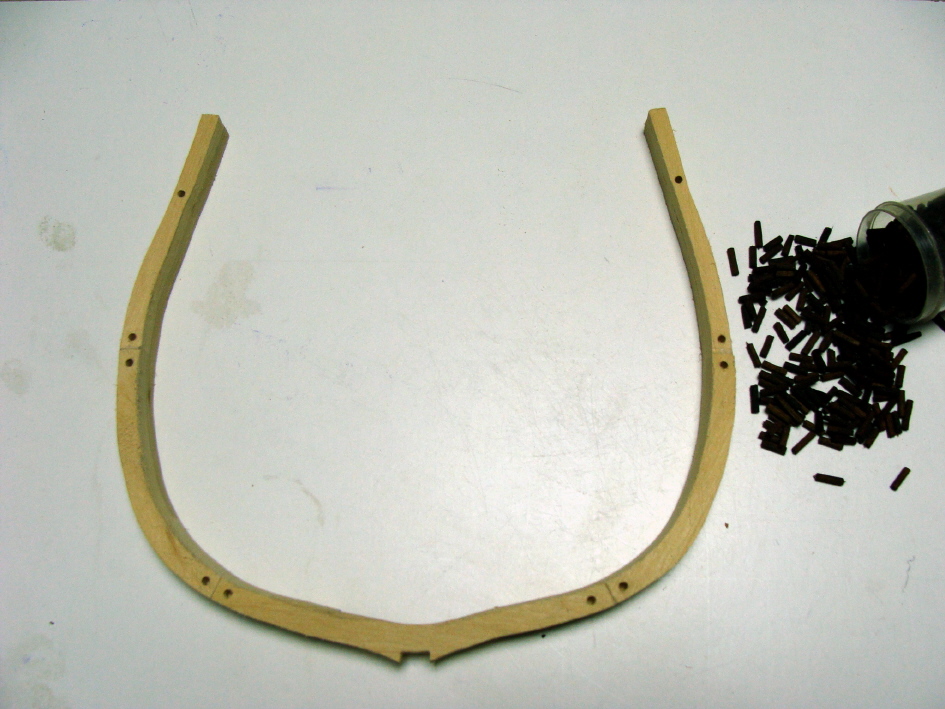

Mati,to pocięte wykałaczki(nie bambusowe)Zamoczone w bejcy tak,że nasączyły się na wskroś.
