Re: Papegojan 1:48

Post autor: mati »

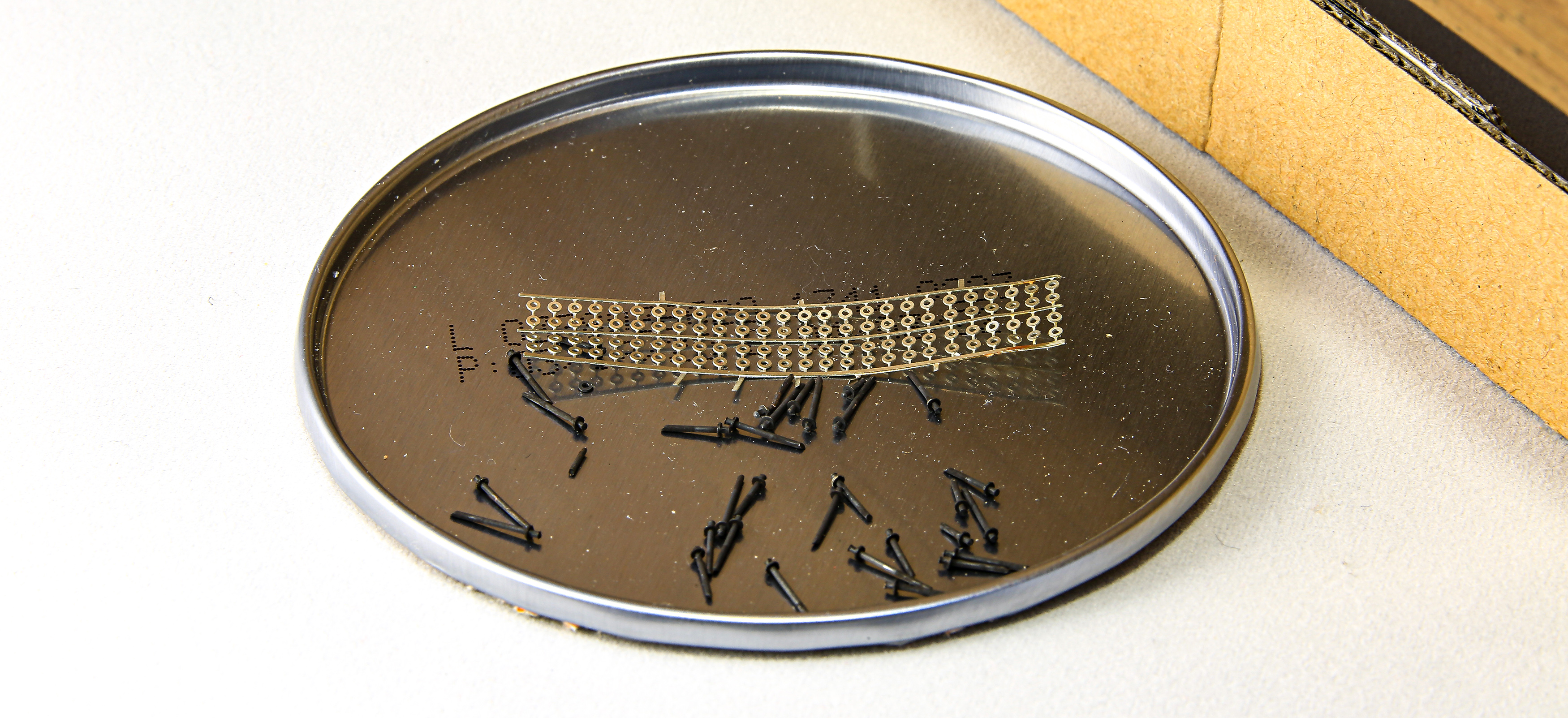

Kolejna porcja dupereli ;)






Pozdrawiam
Mateusz
The world is yours...
Awatar użytkownika
Kapitansio
Posty: 57
Rejestracja: 19 mar 2011, 18:24

Re: Papegojan 1:48

Post autor: Kapitansio »

Pięknie ci to wychodzi, mati.Masz talent w łapkach, nie da się ukryć.
Czytałeś pocztę na priva? Napisałem ci parę zdań.
Pozdrawiam
Kapitansio
Awatar użytkownika
ralfee3
Posty: 38
Rejestracja: 25 wrz 2017, 22:52

Re: Papegojan 1:48

Post autor: ralfee3 »

Mirek wstawiając linka do relacji Matiego przypomniał jak wygląda idealna relacja i budowa modelu żaglowca. Kiedyś już przeglądałem tę relację, wczoraj znów ją obejrzałem od początku do końca i znów zrobiła na mnie kosmiczne wrażenie. Mati, pytanie do Ciebie, kiedy powrócisz na łono Kogi???!!!
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
mati
Posty: 490
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Sosnowiec","desc":"","lat":"","lng":""}

Re: Papegojan 1:48

Post autor: mati »

Czesc :D

Dziekuje za dobre "slowo".

Sam chcialbym wiedziec kiedy sie zreaktywuje z praca przy modelu i relacja.
Jesli sa tu jeszcze tacy, ktorzy tego oczekuja to moge zapewnic, ze prace przy modelu na pewno beda kontynuowane.

Model jest w na tyle zaawansowanym stadium, ze bylo by wielka strata porzucic projekt :?

Jest kilka elementow, ktore sa gotowe przy modelu ale nie upublicznione.

Nie checi sa tu przeszkoda... bardziej kompletny brak czasu przez ostatnie kilka lat. Inne priorytety i bardzo czeste wyjazdy skutecznie unieruchomily prace przy modelu.

Kiedys... dawno temu zartowalismy sobie z Adamem na Forum, ze jego HMS Endeavour jest najdluzej relacjonowana budowa... hehe chyba bede bil Adama rekord. Patrzac na date rozpoczecia mojej relacji i dzisiejsza date to zaraz peknie mi 9 lat :shock: :shock: :lol: :lol: Masakra 8-) 8-)

Rafal odpowiadajac na twoje pytanie... mam nadzieje, ze w okolicach sierpnia cos sie ruszy. Bo juz sam spogladam z nostalgia w strone mojej Papugi :shock: :shock:


Pozdrawiam i czesc! 8-) 8-)
The world is yours...
Awatar użytkownika
Dziecko
Posty: 0
Rejestracja: 04 lip 2017, 10:33
Lokalizacja: {"name":"Polska starogard gda\u0144ski","desc":"","lat":"","lng":""}

Re: Papegojan 1:48

Post autor: Dziecko »

Ja też czekam na kontynuacje, szczególnie czekam na olinowanie.
Awatar użytkownika
mati
Posty: 490
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Sosnowiec","desc":"","lat":"","lng":""}

Re: Papegojan

Post autor: mati »

Witam :)

Jakby ktoś jeszcze czekał na jakikolwiek znak życia w tej relacji to melduję, że został odnaleziony :lol: :lol:

Coś tam sobie dłubię.

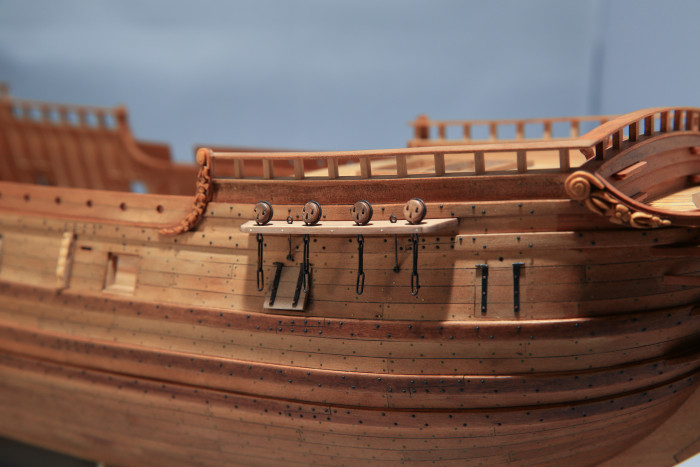

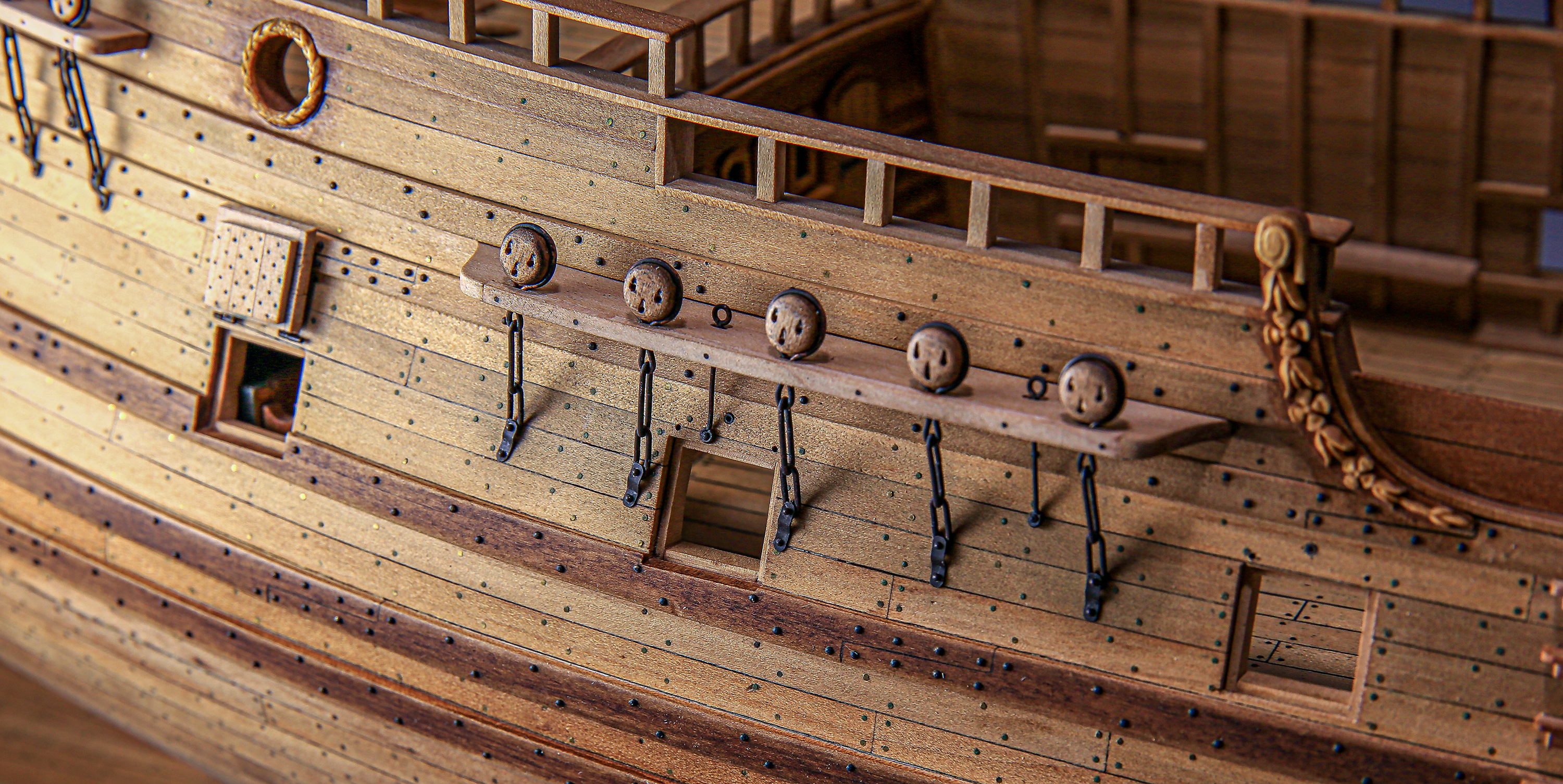

Aktualnie walczę z ławami wantowymi.

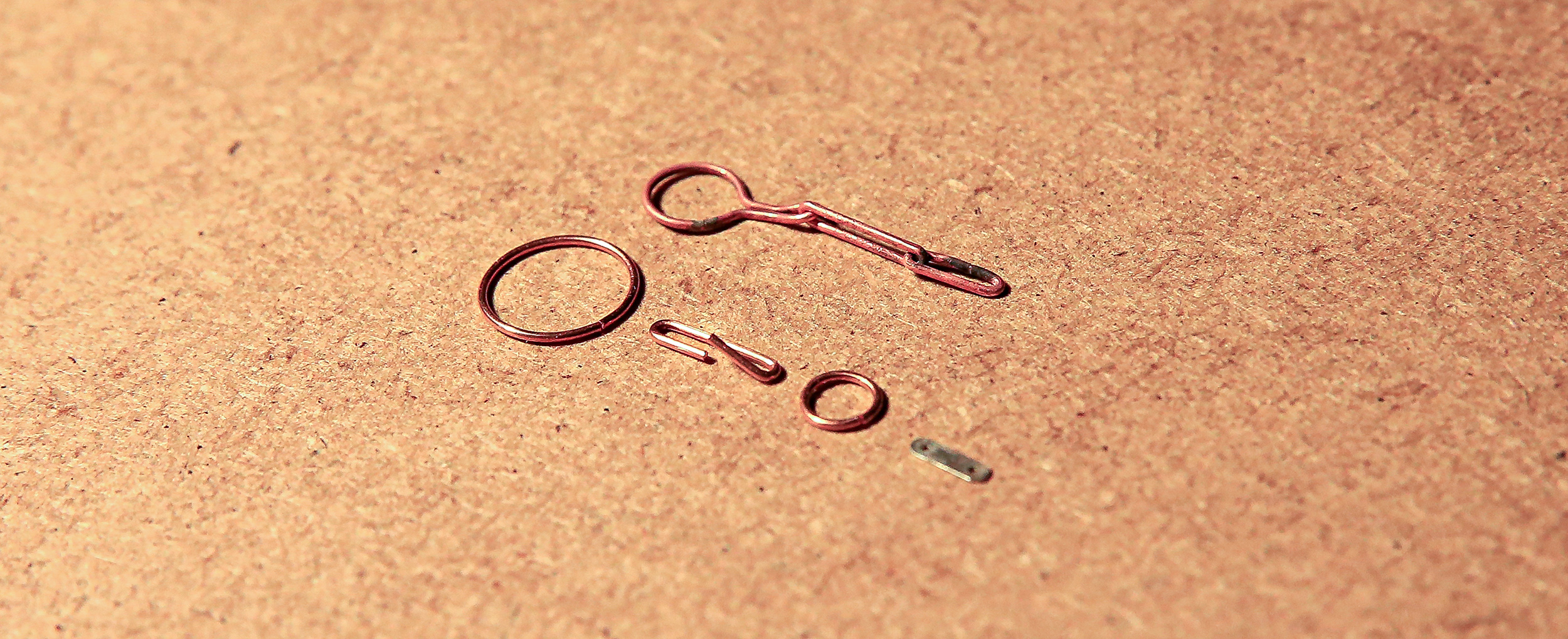

Okucia jufersów: miedź 0.6mm lutowana jak to u mnie na srebro.


Jufersy potraktowane bituminem.

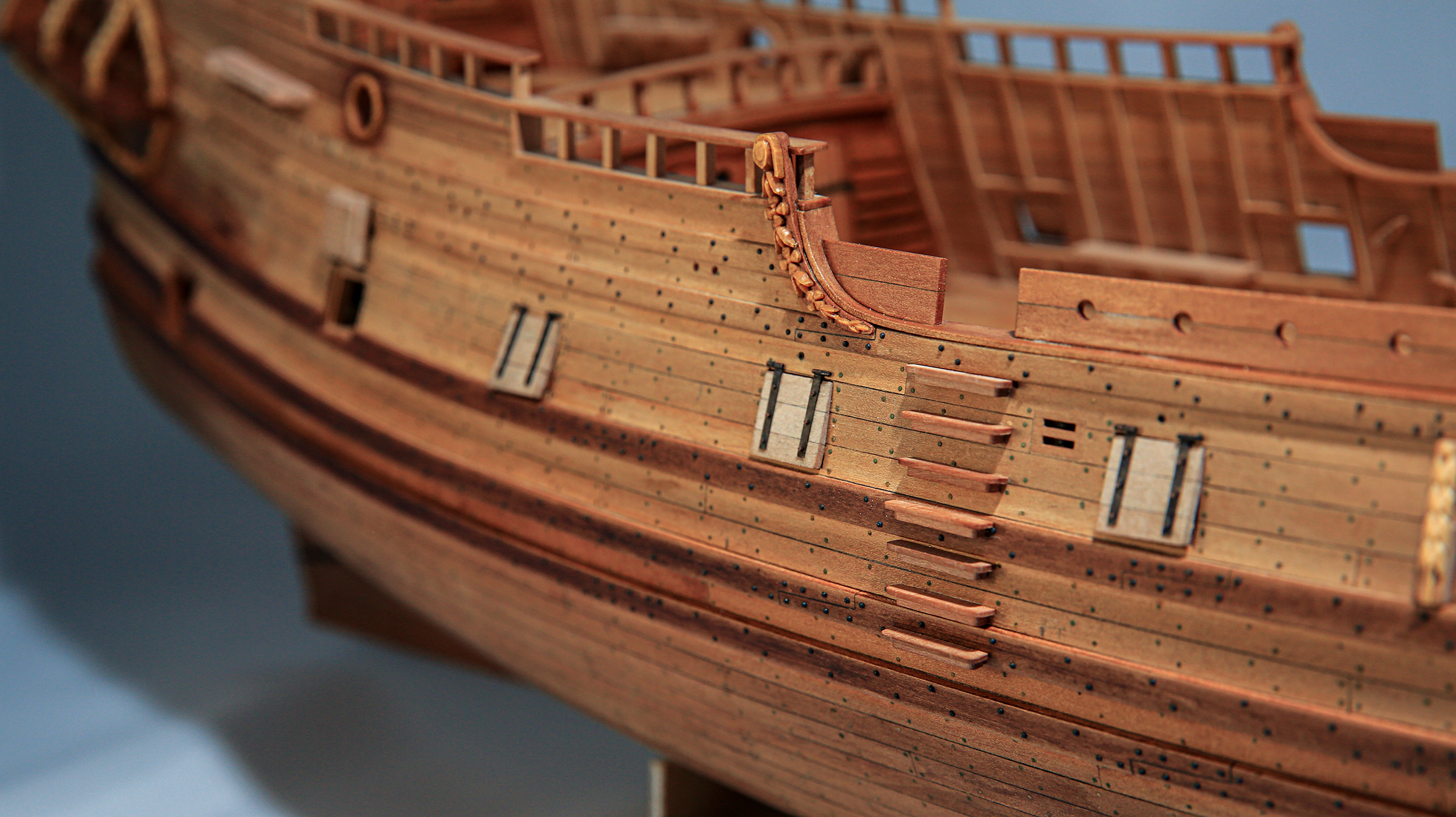

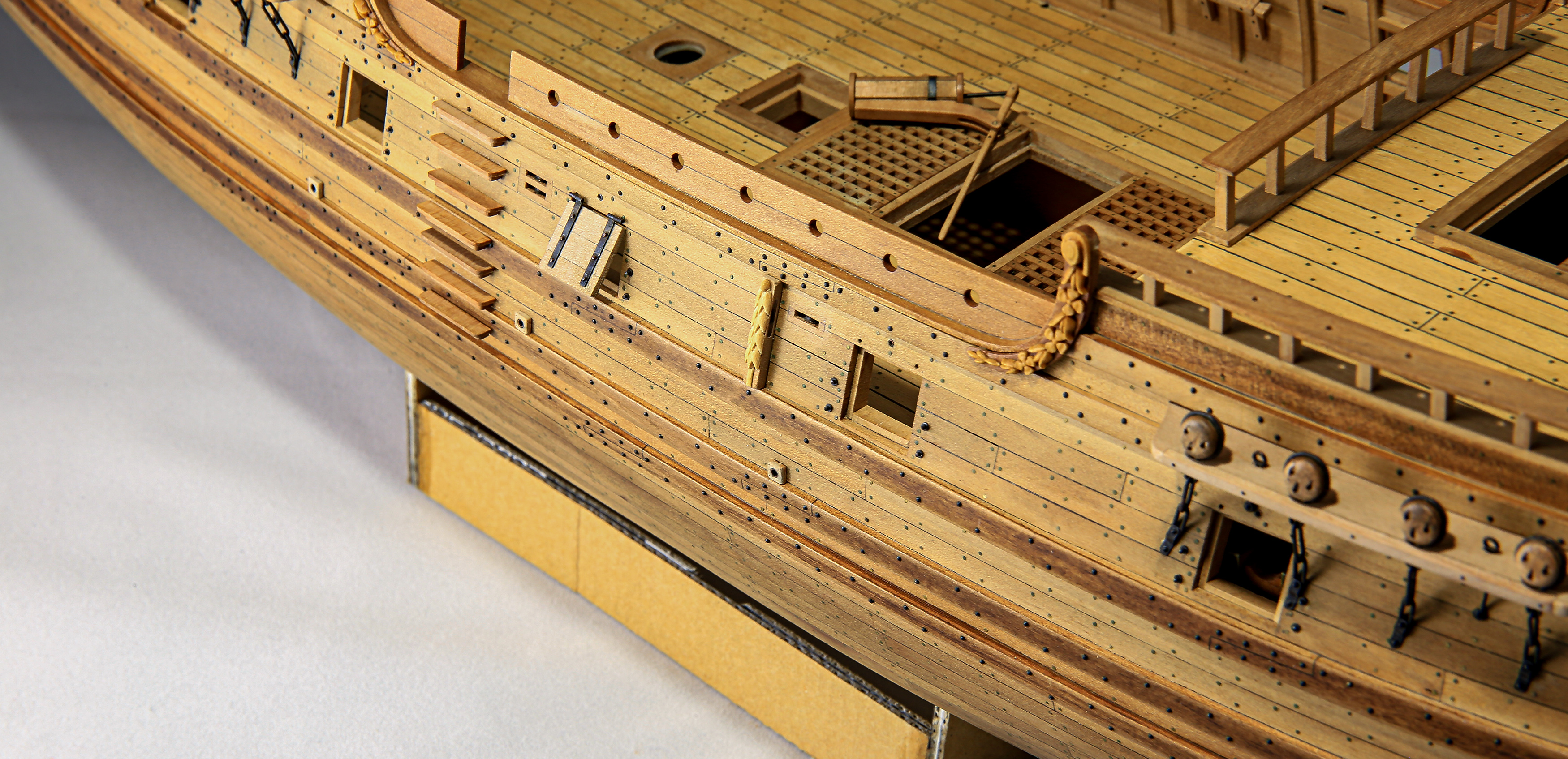

Wszystkie odbojnice zostały nadziane nitami 0.5mm (łeb 0.7mm)

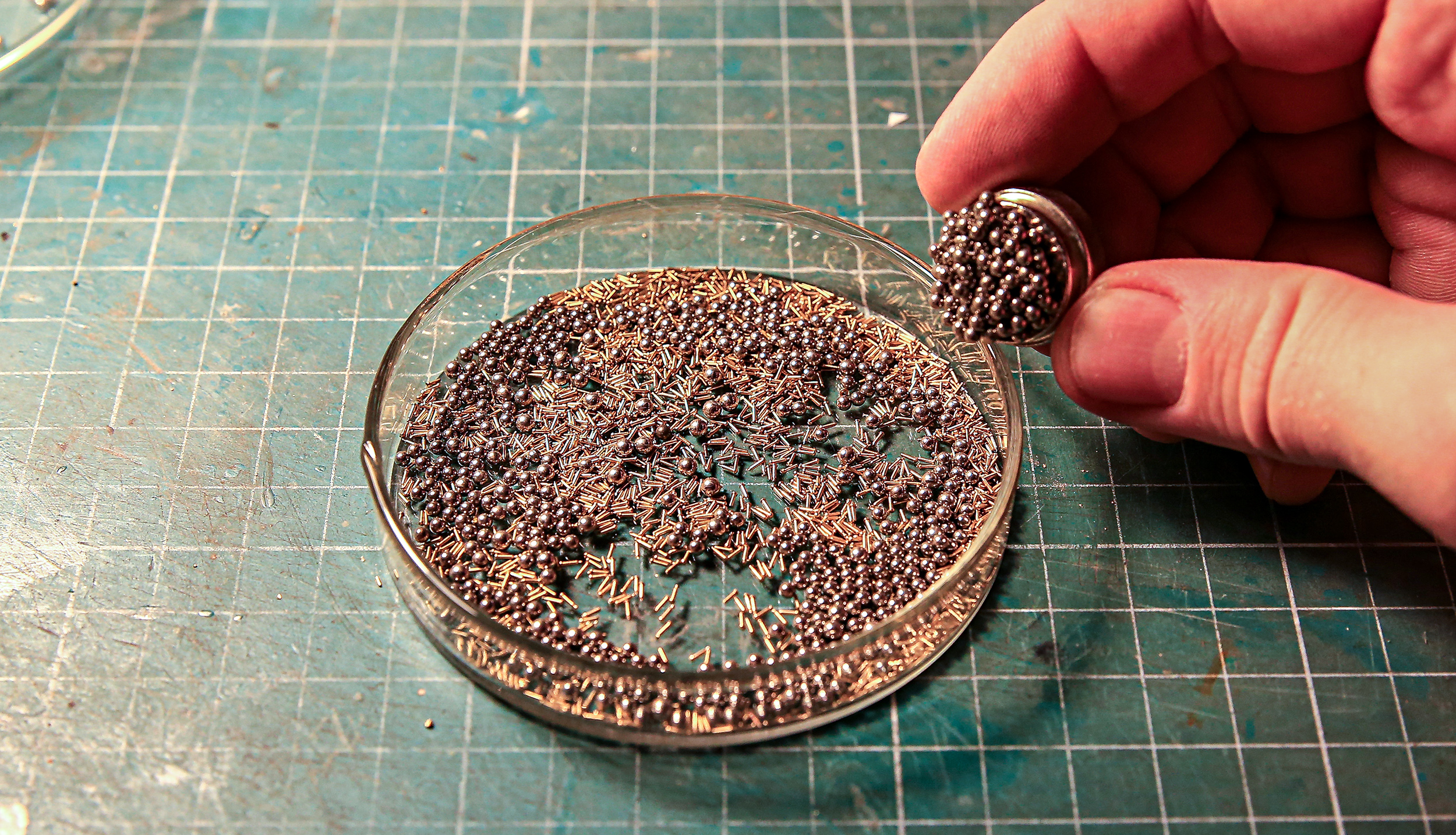

Nity są toczone (RB Model) i miały delikatne pozostałości po toczeniu itp niedoskonałości. Należało je oczyścić i w tym celu zastosowałem kulki łożyskowe. Wszystkie nity umieściłem w małej buteleczce... a buteleczkę we wkrętarce no i się tak parę chwil pomieliło i wyszły upiększone :)
Następnie zalałem całość izopropanolem aby je oddtłuścić.

A kulki od nitów oddzieliłem magnesem :D

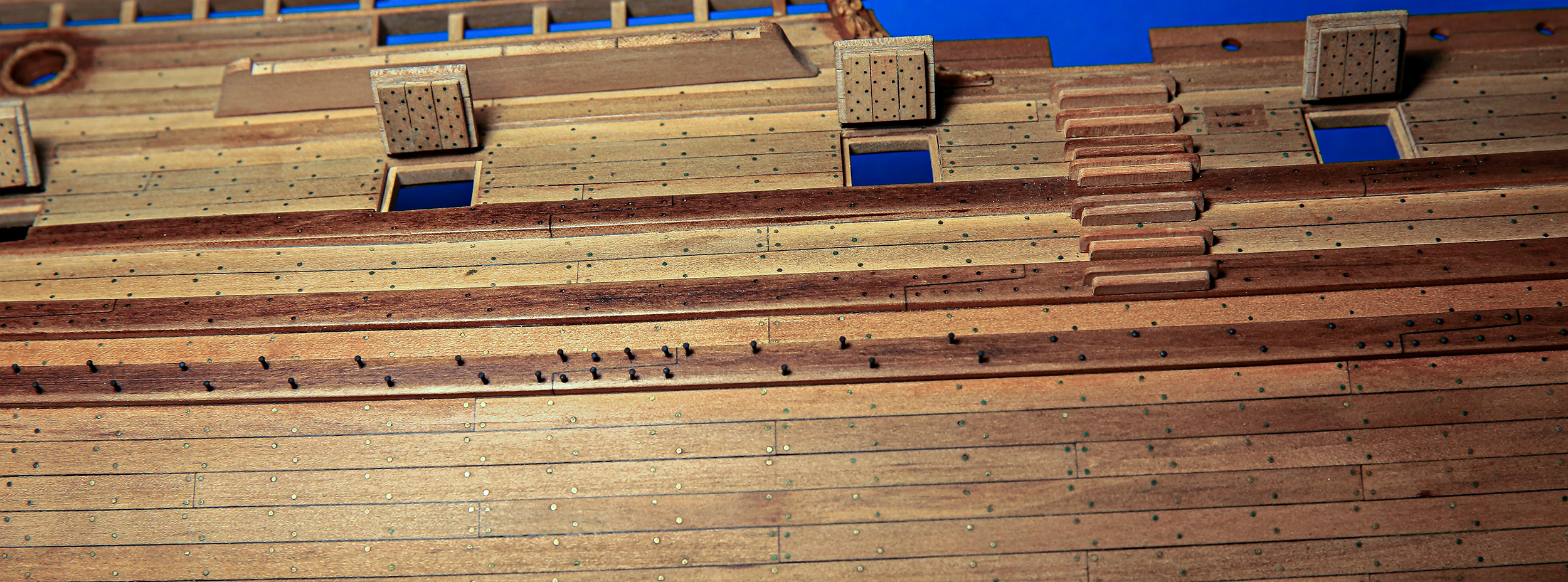

Dorobiłem "drabinki" burtowe

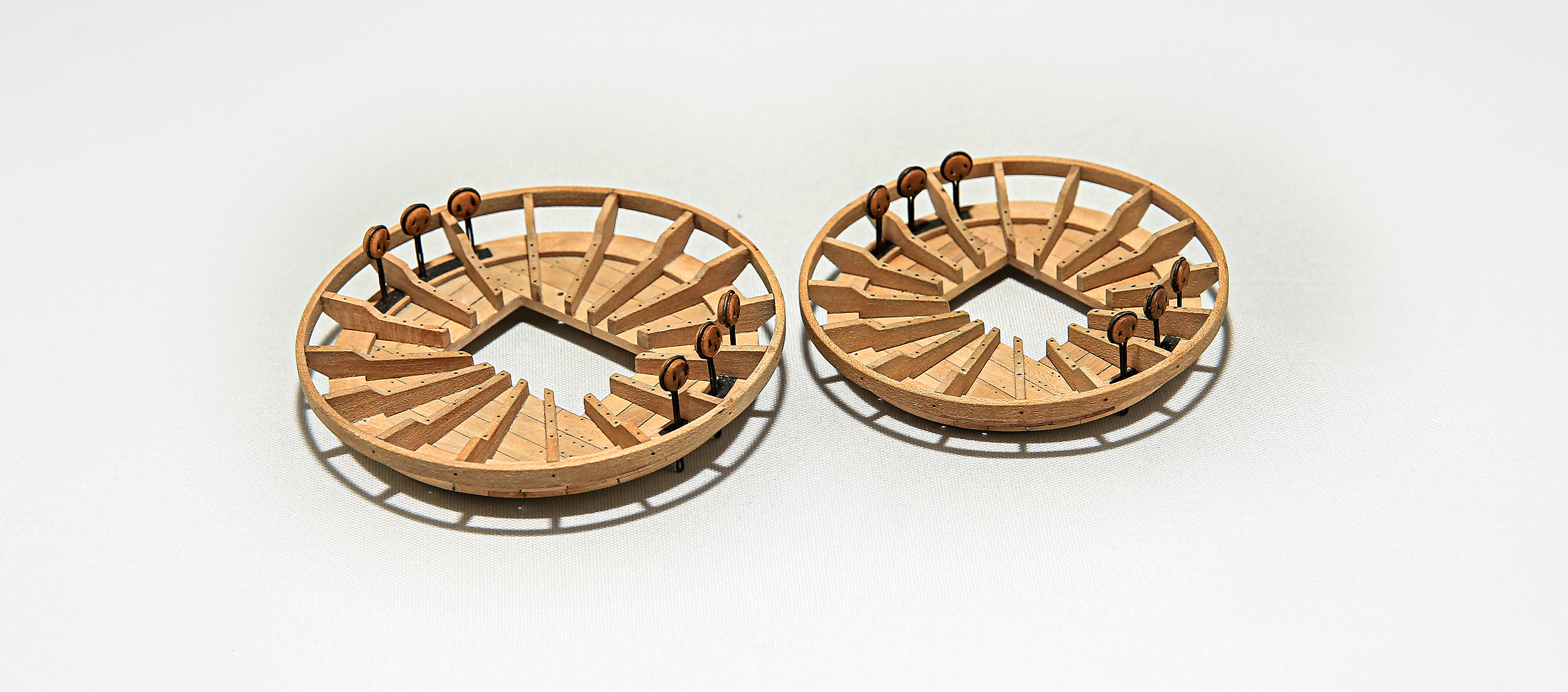

Marsy w komplecie.

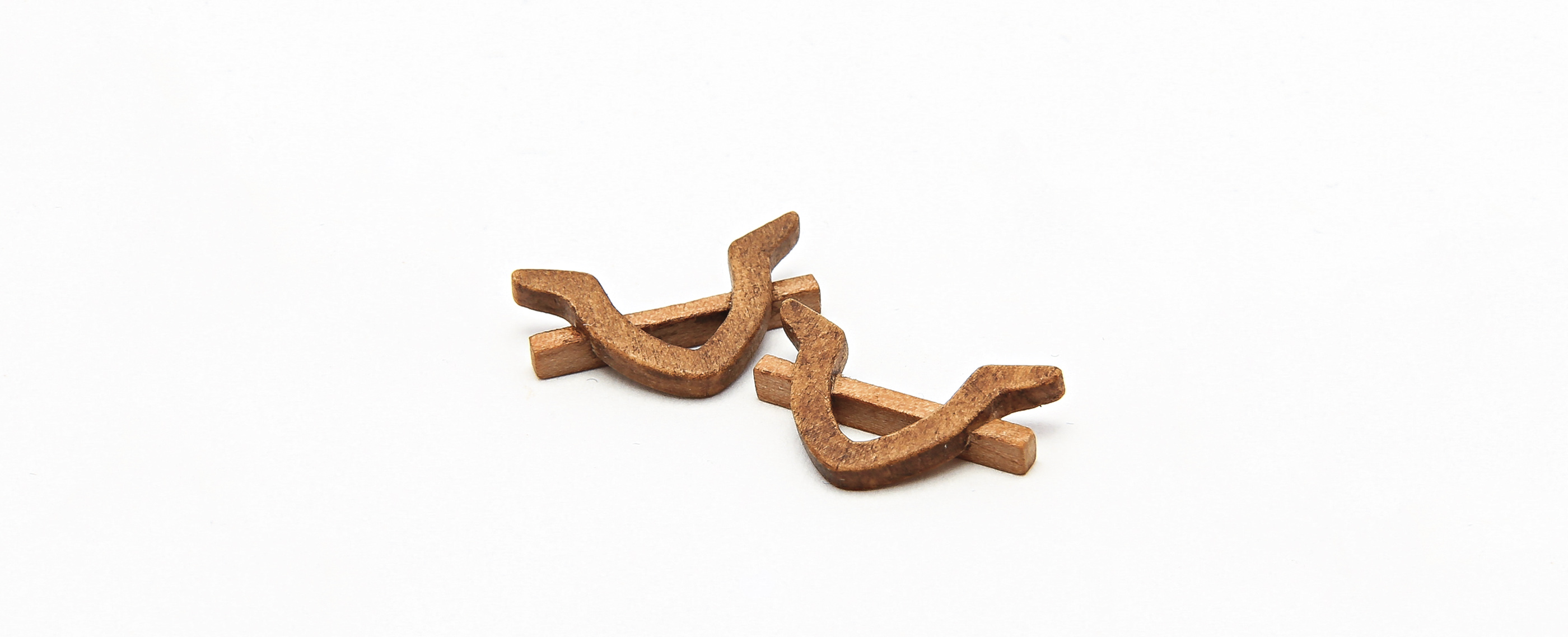

A siedzieć będą na tym :P


Do następnego! 8-)
The world is yours...
Awatar użytkownika
Witek...
Posty: 16
Rejestracja: 16 gru 2016, 15:07
Lokalizacja: {"name":"Polska Zb\u0105szy\u0144","desc":"","lat":"","lng":""}

Re: Papegojan

Post autor: Witek... »

Fajnie Mati, że wracasz z relacją, Twój wykon jak zwykle powala i moja Papuga będzie musiała się chować po krzakach ;)
Pozdrawiam Witek.
Awatar użytkownika
ralfee3
Posty: 38
Rejestracja: 25 wrz 2017, 22:52

Re: Papegojan

Post autor: ralfee3 »

Do następnego, piszesz, byle znów nie za pięć lat, bo nie szczymia, jak to na Ślonsku godajom.
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
mati
Posty: 490
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Sosnowiec","desc":"","lat":"","lng":""}

Re: Papegojan

Post autor: mati »

Witam :)

Witek - nie bądź taki skromny... model budujesz piękny :)

Rafał - mam nadzieję, że nie... wypadałoby skończyć ten model bo chyba z 11 lat już minęło :lol: :lol: :lol:

Mały updejt 8-)

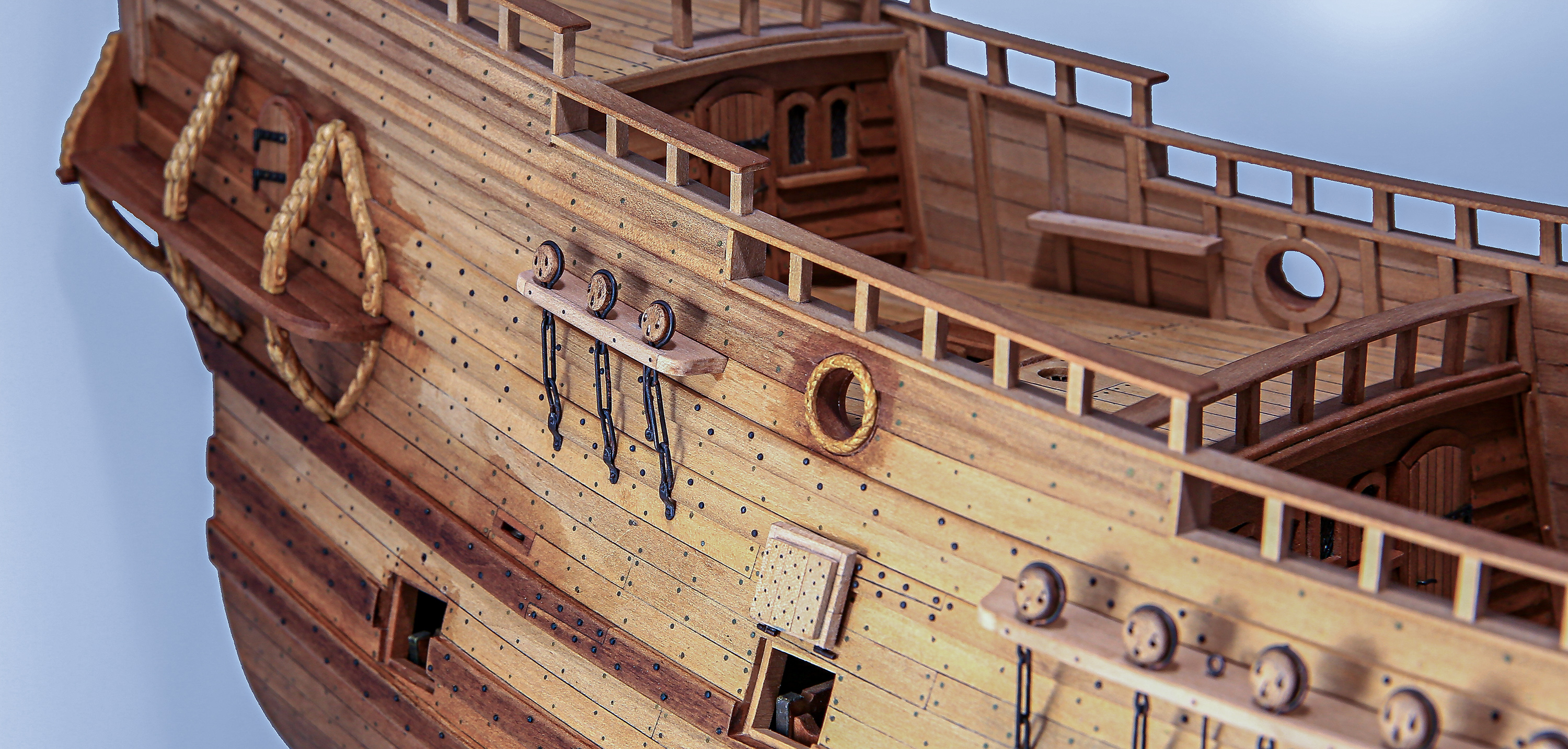

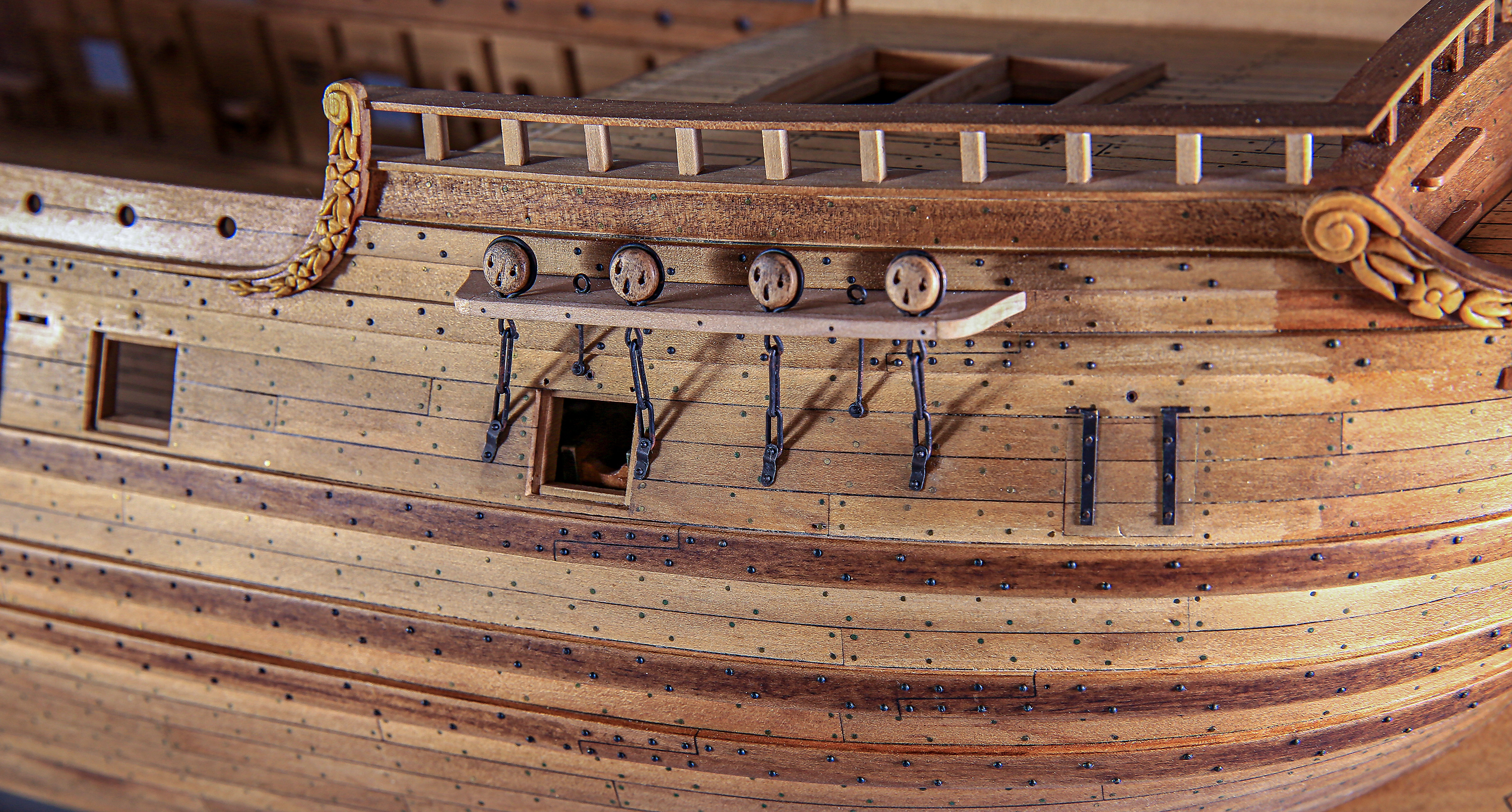

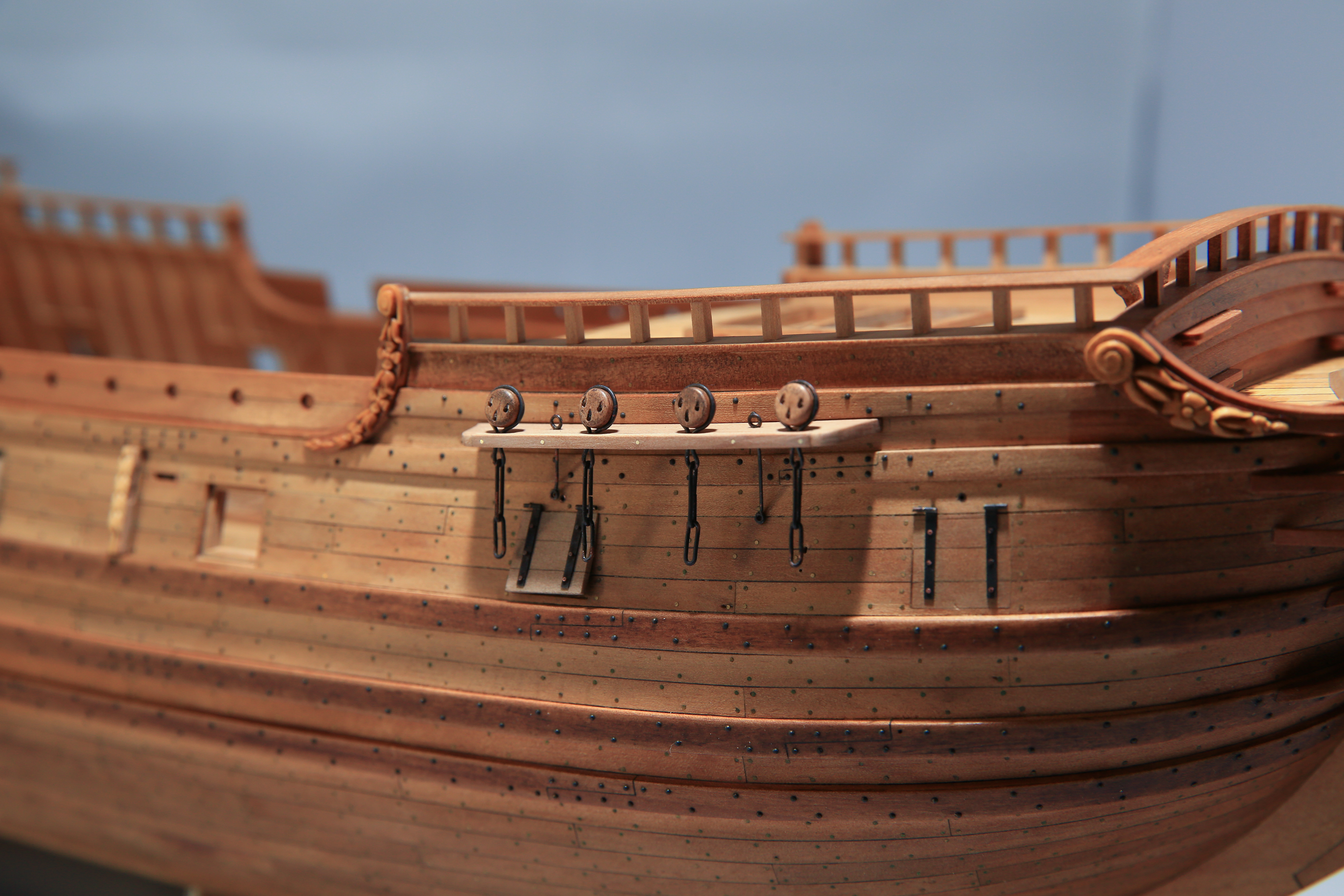

Ławy wantowe zrobione

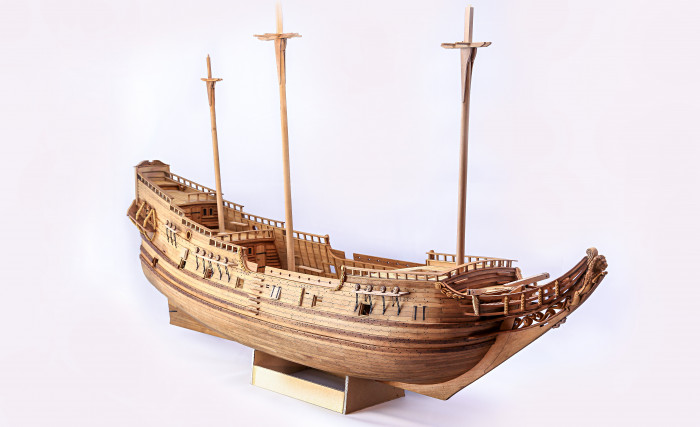

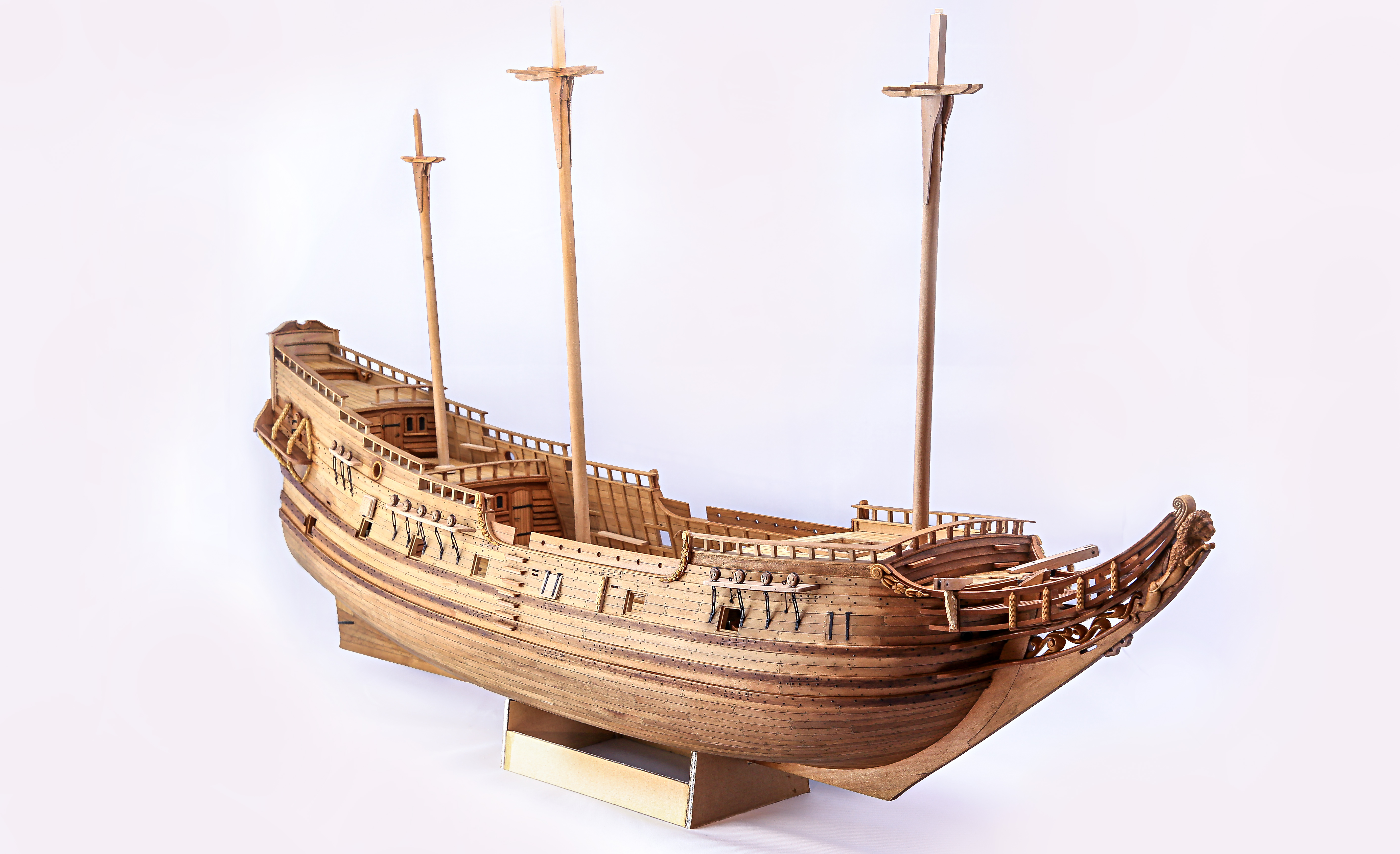

No i taki szybki rzut oka na model 8-)


Do następnego :)
The world is yours...
Awatar użytkownika
mati
Posty: 490
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Sosnowiec","desc":"","lat":"","lng":""}

Re: Papegojan

Post autor: mati »

Witam,

Coś tam sobie działam 8-)

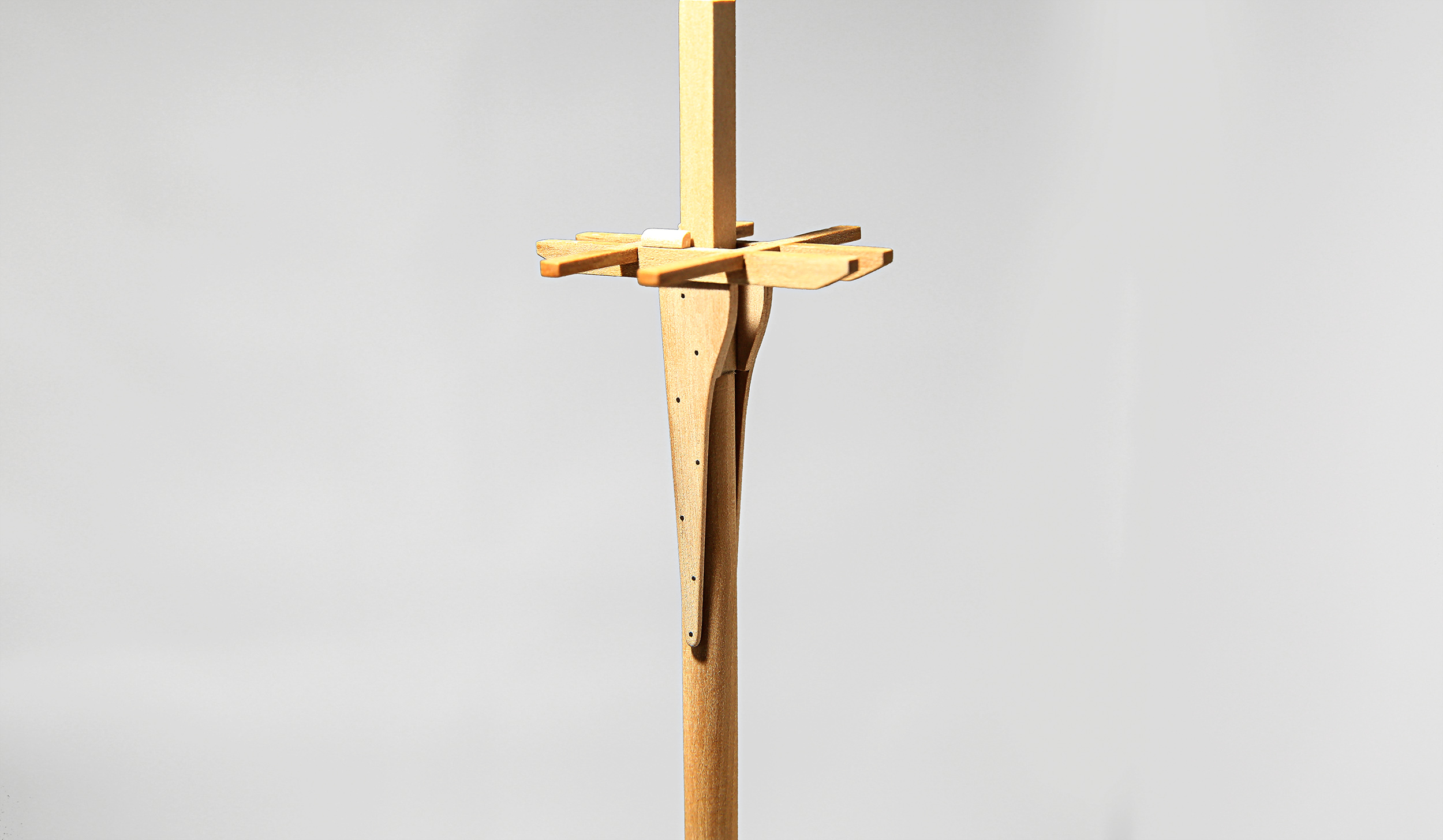

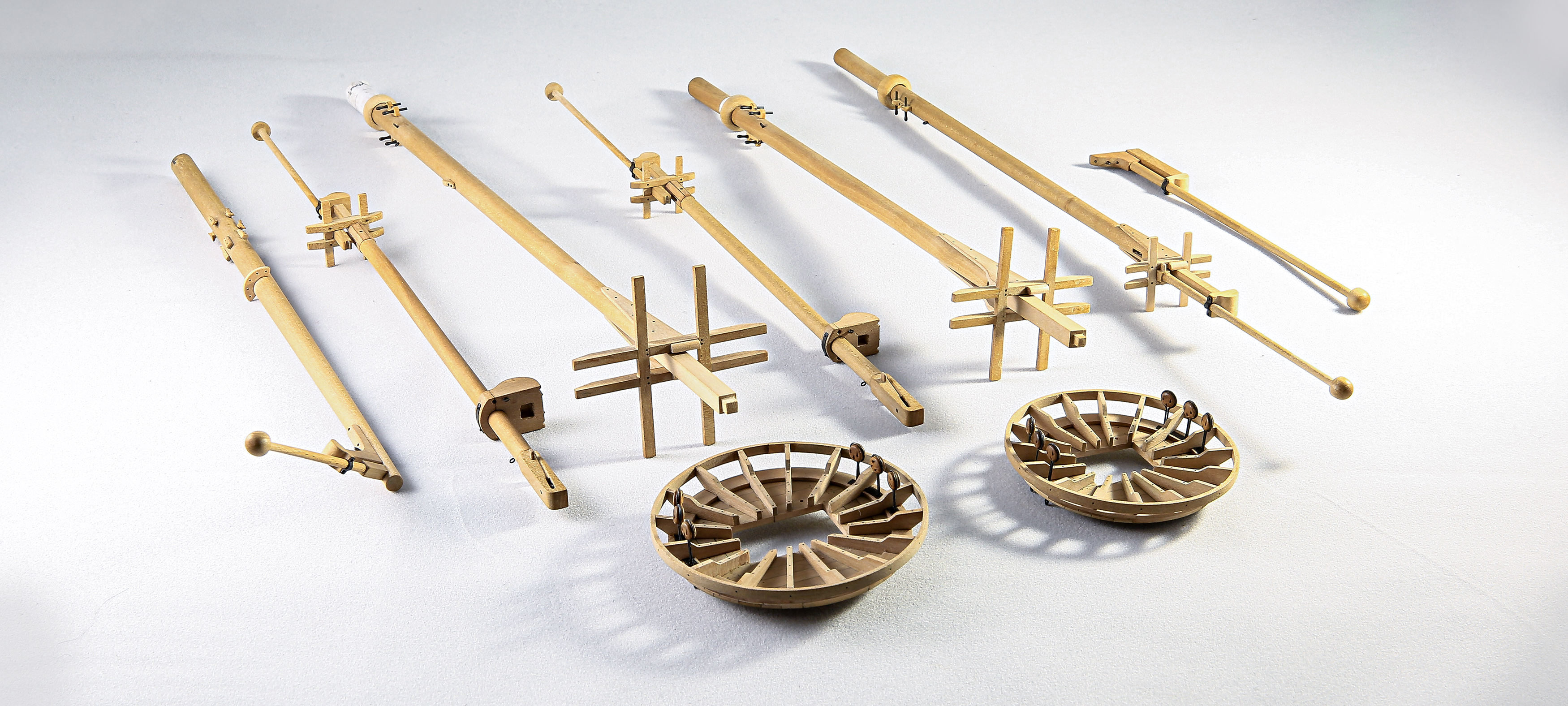

Maszty można powiedzieć, że gotowe... no parę mały dupereli barkuje, których i tak nikt nie zauważy... ale muszę je zrobić bo spać nie będę mógł :lol:

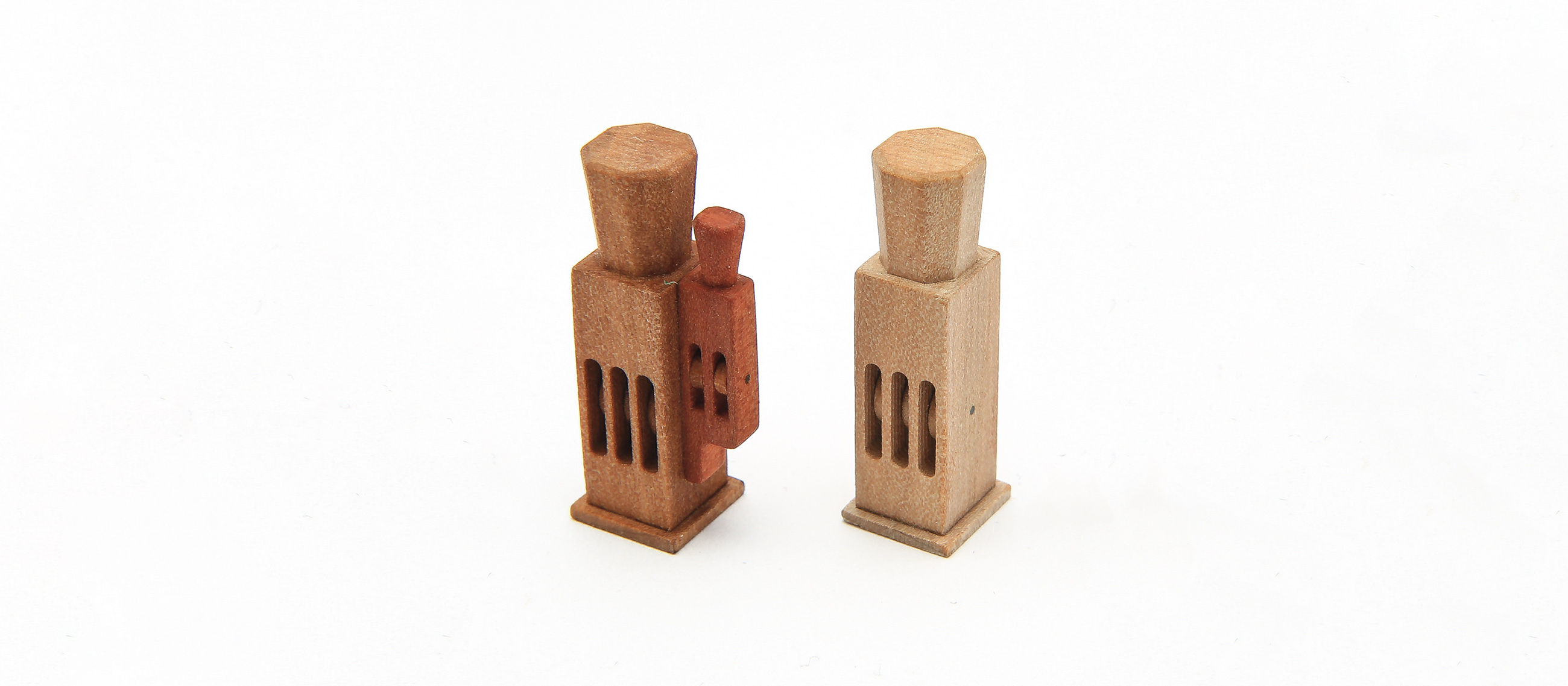

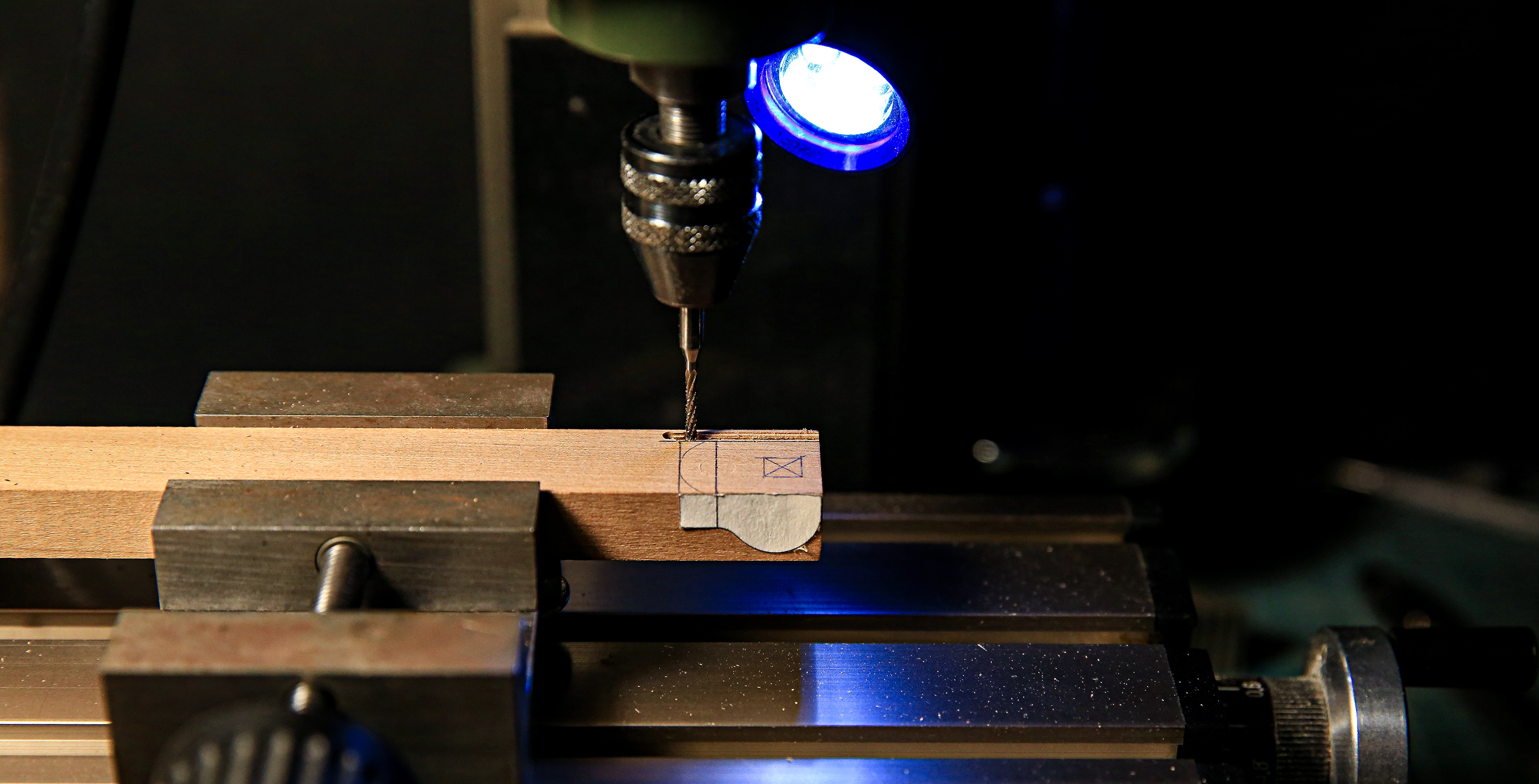

Dyby robiłem w ten sposób na frezareczce "z grubsza" a potem już pilniki i ręczne wykończenie.

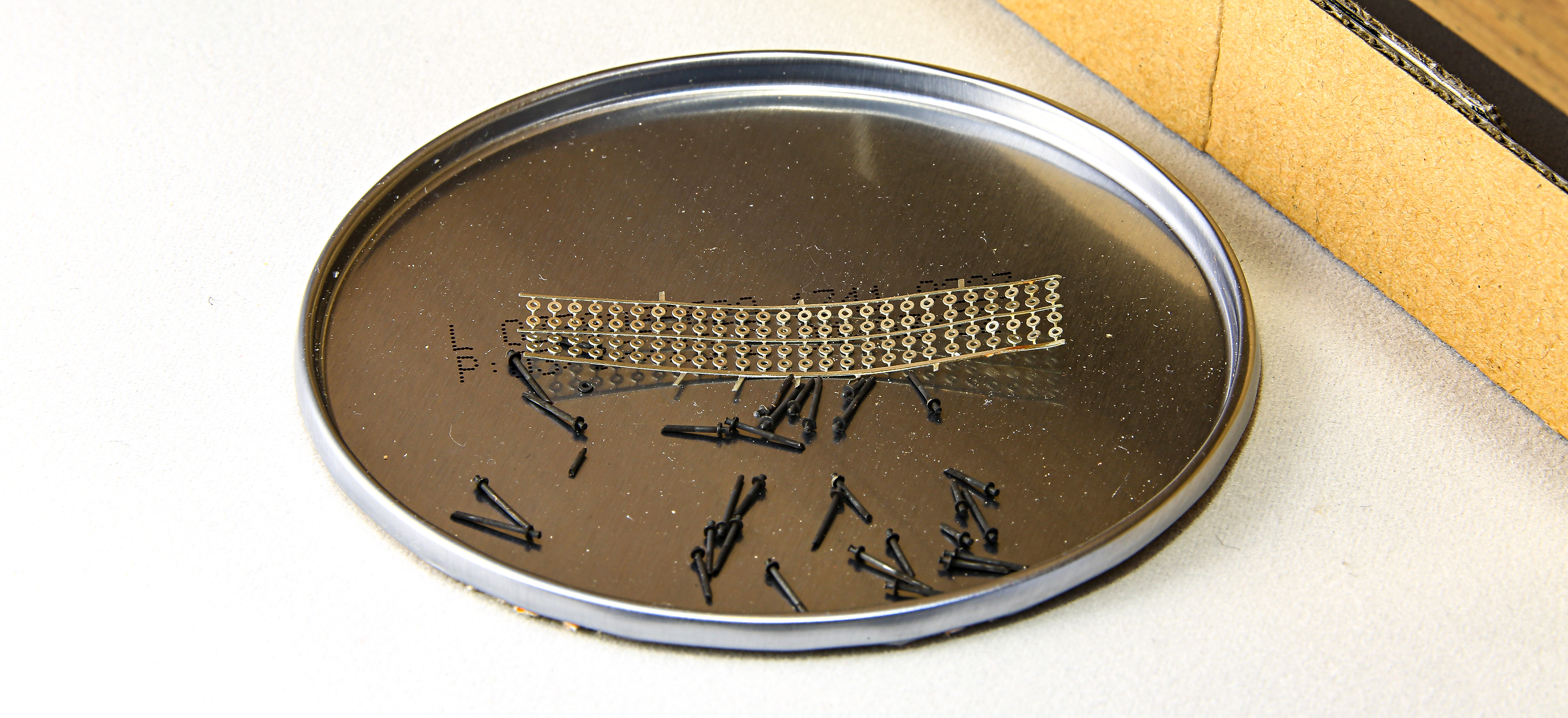

Zrobiłem również imitacje zabezpieczeń okuć od tali i liny stopującej (breeching) lawet.


Aktualnie walczę 3 dzień z linkami... i można powiedzieć, że już prawię wszystkie mam.
Sporo tego... no ale co zrobić 8-) trzeba się nałazić przy ropie i ukręcić co trzeba.

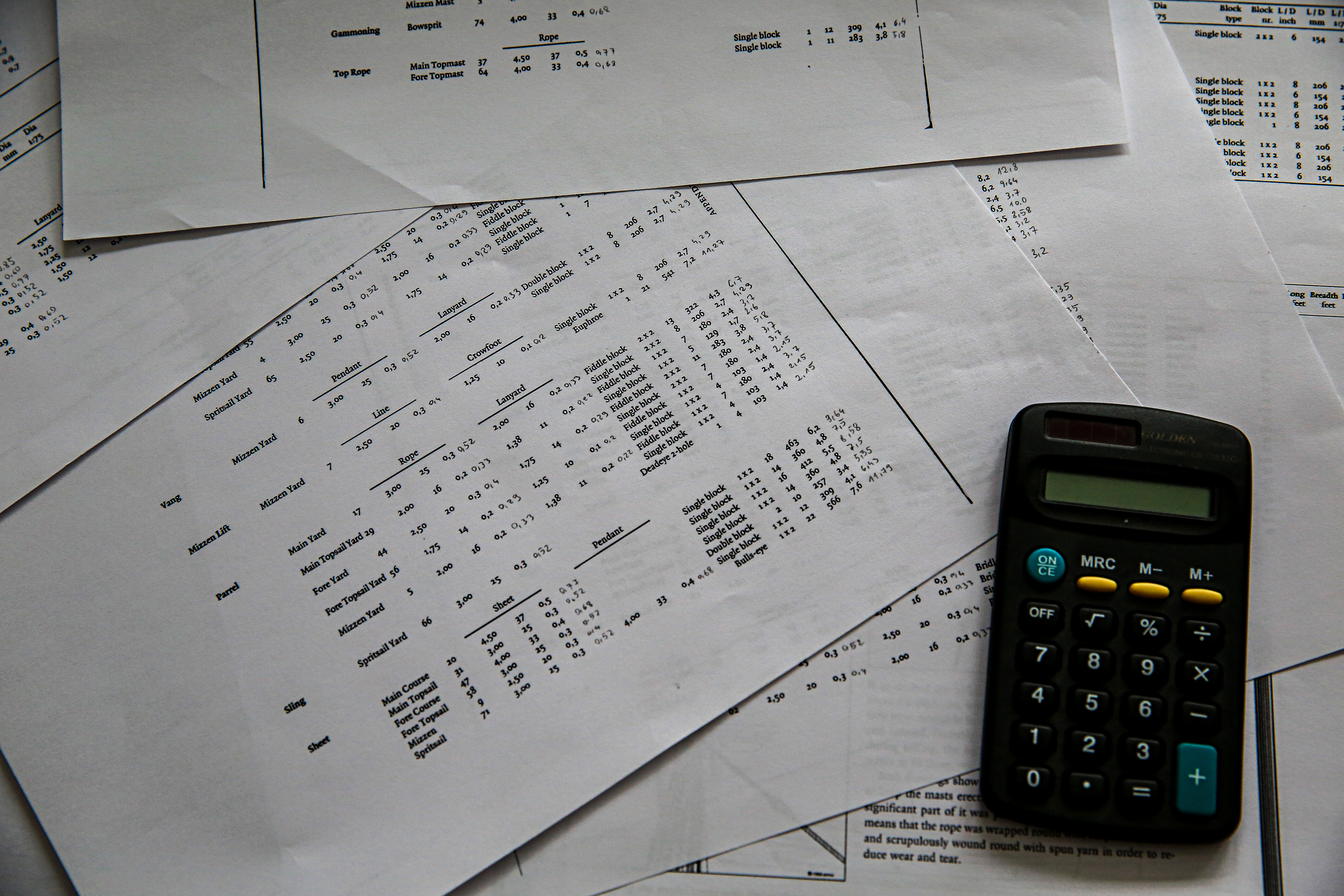

Zanim zabrałem się za kręcenie musiałem sobie przeliczyć linki i tu okazał się niezastąpiony Ab Hoving i jego publikacje.
Wg tego przeliczyłem całe olinowanie do tego typu jednostki. Jak ktoś nie zna Aba to jest to taki Gość, który chyba wie wszystko w temacie holenderskiej sztuki budowy okrętów z XVII wieku.


Uzbrojony w powyższą wiedzę rozpocząłem kręcenie :twisted:

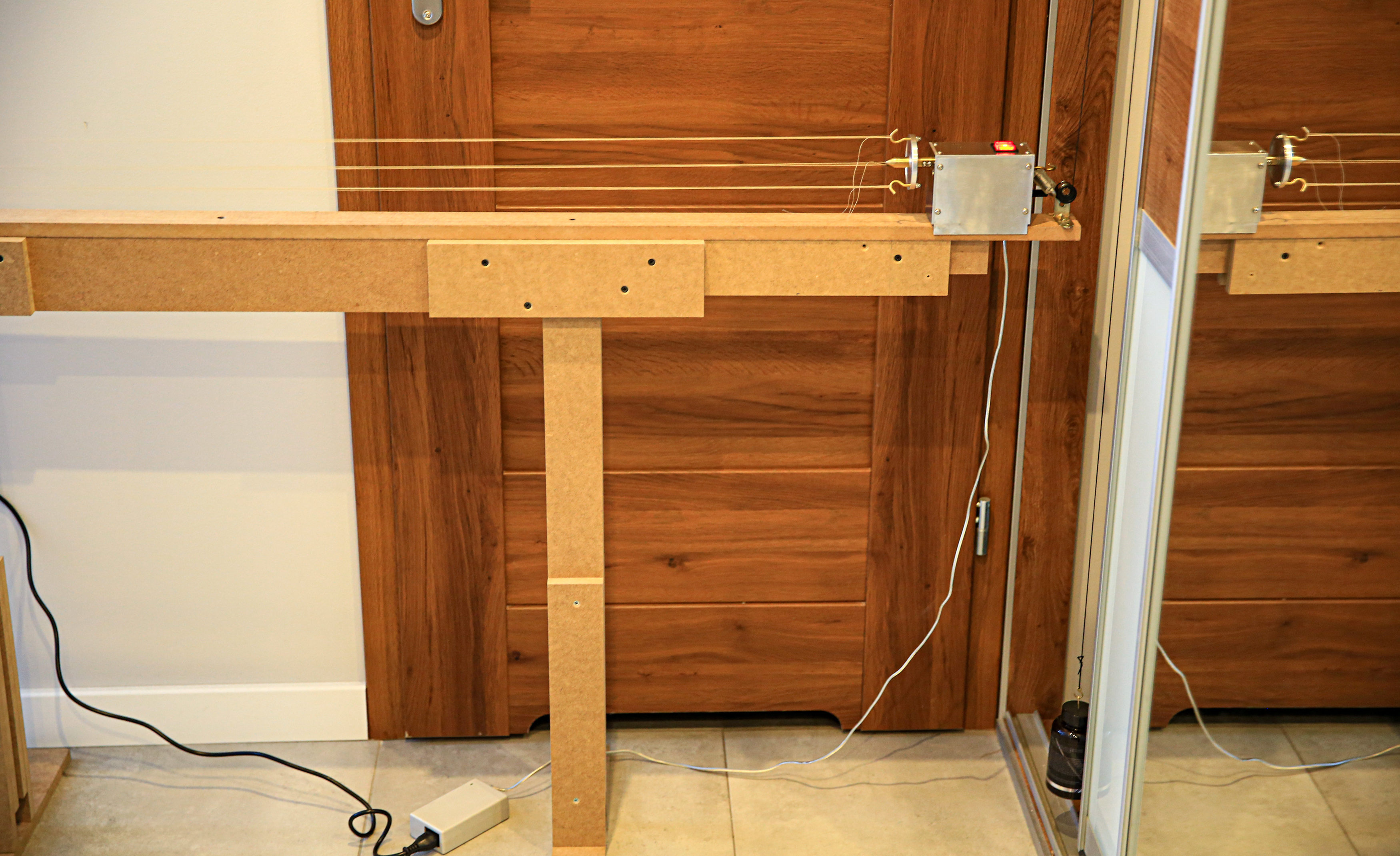

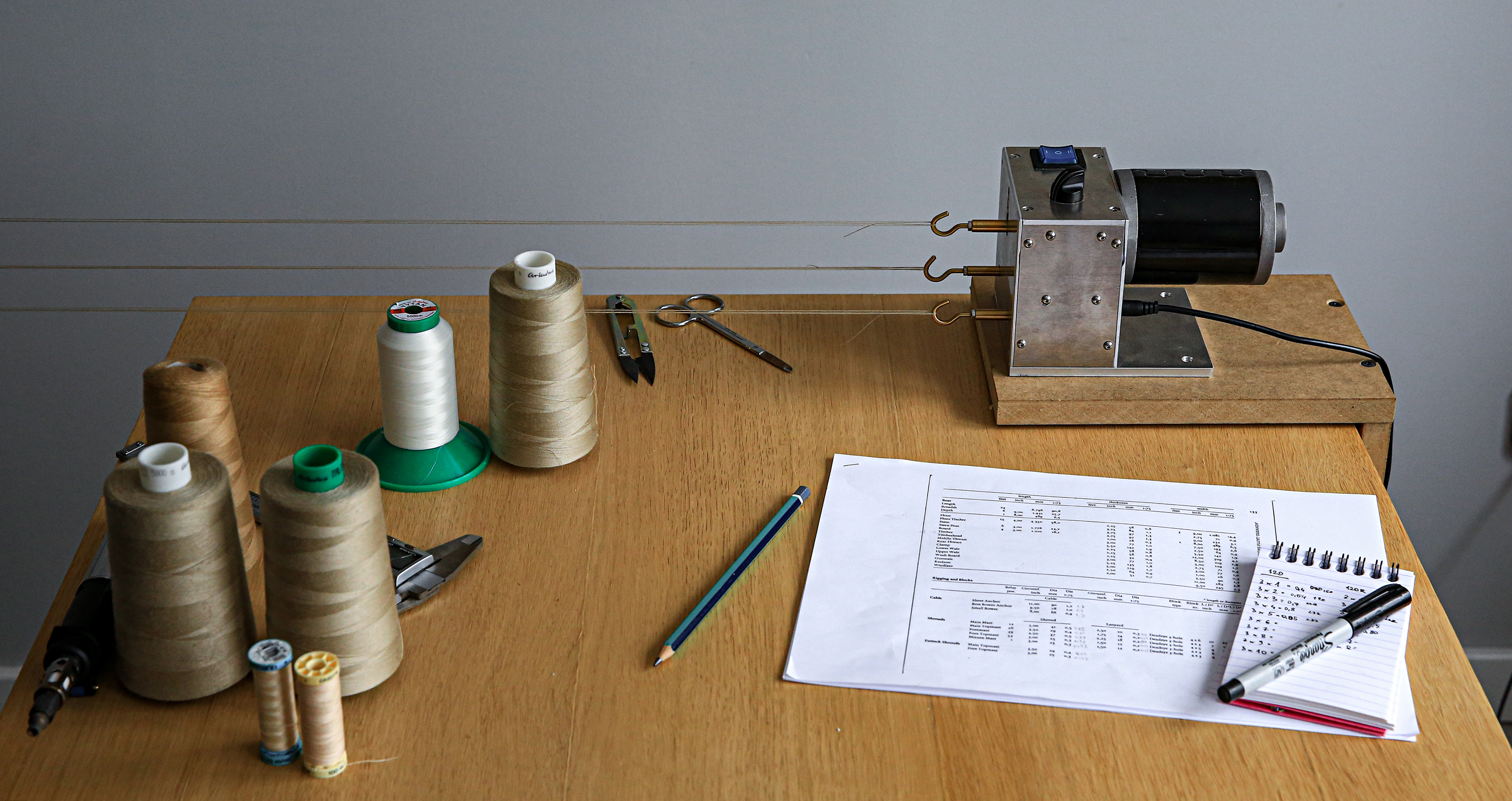

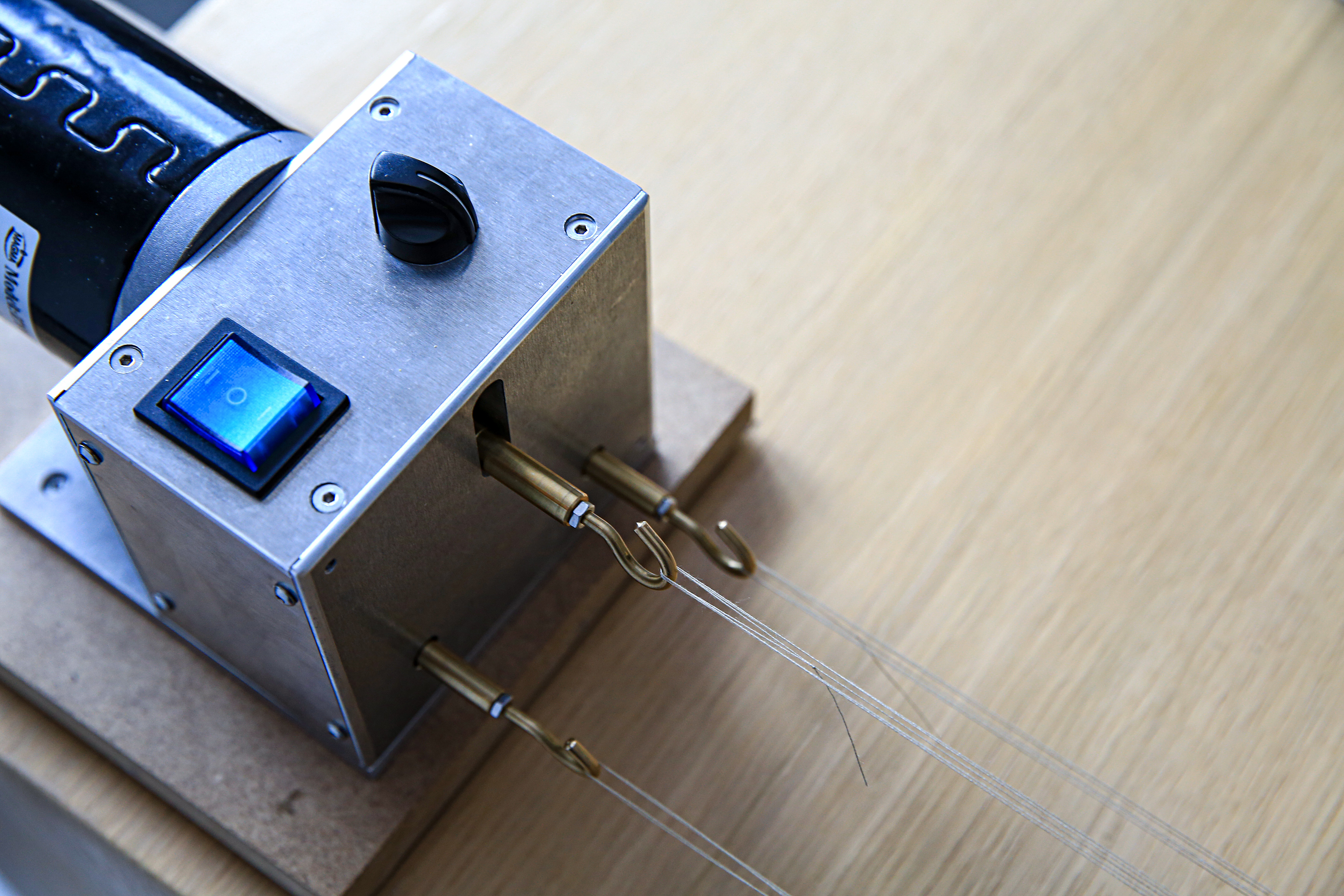

Ropewalk wykonał dla mnie Roman.
Fajna maszynka. Solidna. Polecam tego allegrowicza :lol: :lol:

Liny kręcę z nici poliestrowych 120 (Ariadna Talia) oraz 360 (Ariadna Tytan) oraz z niezidentyfikowanych o grubości w okolicach 140 -160.

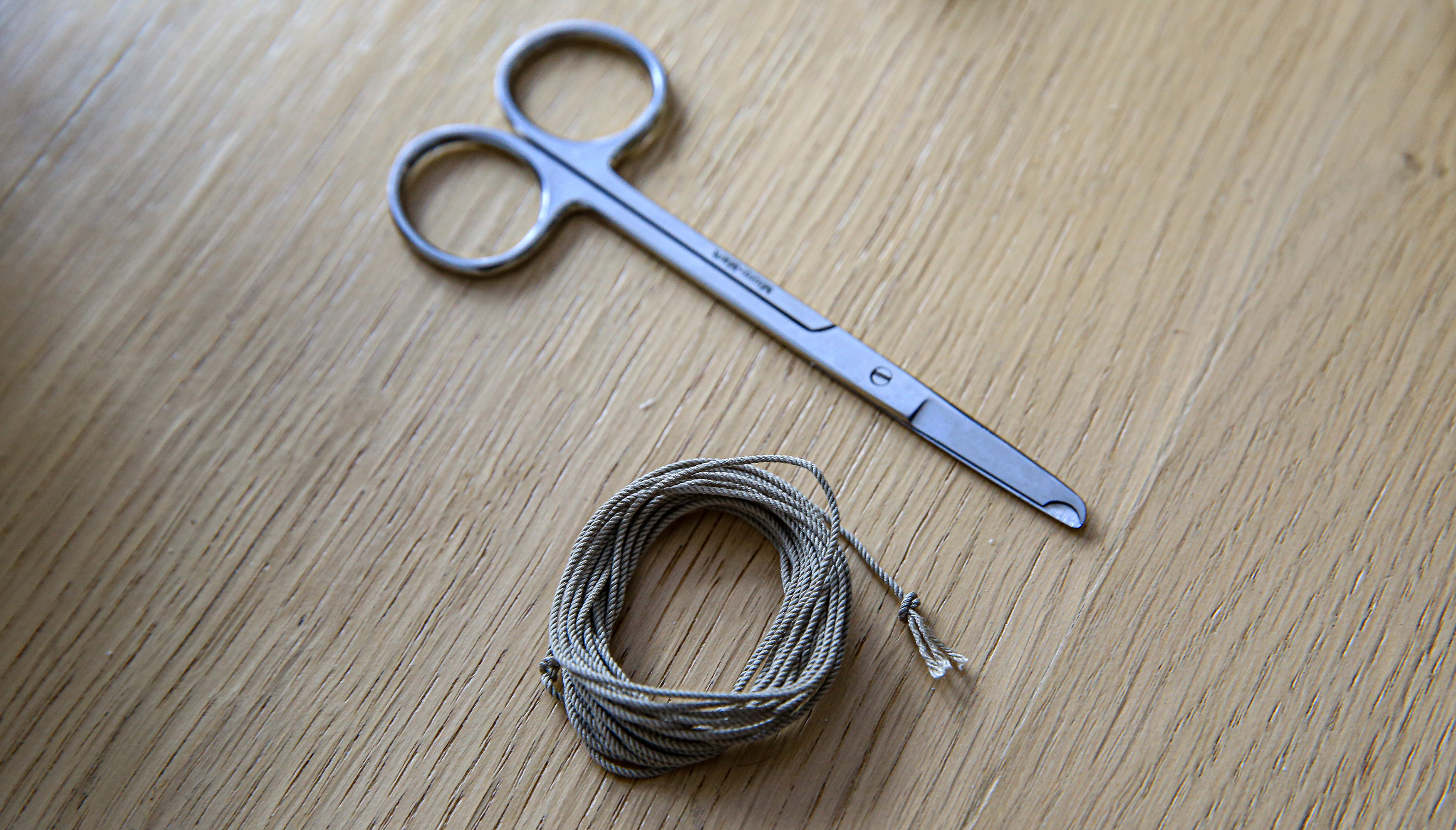

No i przykładowa lineczka :oops:


Myślę, że jak już się uporam z linkami zamieszczę tabelkę/rozpiskę ile pojedynczych nitek oraz ile obciążenia na wózek na określone grubości docelowych linek. Myślę, że wielu zawsze z tym eksperymentuje a tak może ułatwi komuś i zaoszczędzi nici i czasu na eksperymentach.
