Section Santisima Trinidad / OcCre - RomekS

[RomekS]

mirek napisał:

wywalił bym tą sklejkę na pokłady i zrobił bym to tylko z listew

No tak tylko, że wtedy potrzebna by była cała konstrukcja belkowania pokładu.
I to aż czterech pokładów :blink: :huh: :pinch:

Tak, to są tylko trzy poprzeczne belki, na których leży sklejka pełniąca
funkcję nośną.
Przy tej skali wykonywanie dodatkowego belkowania
myślę ,że mija się z celem.
Po prostu nie dam rady.

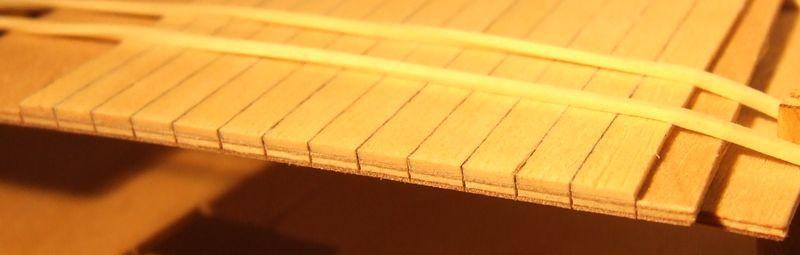

Spróbowałem jak wyjdzie pokład na kawałku sklejki i myślę, że tak to zostawię.

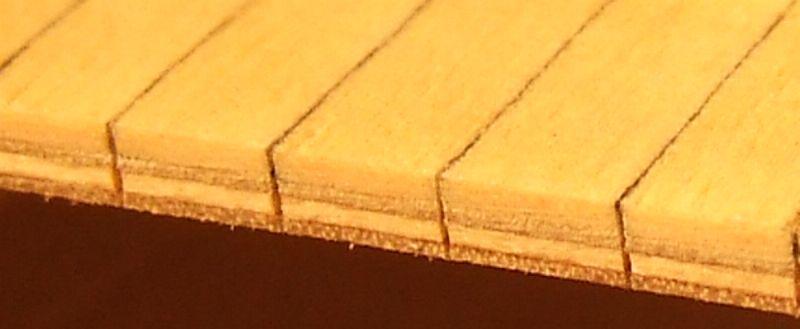

Ponacinałem delikatnie imitację łączeń.
Oczywiście pokład jest robiony w 5 minut, tylko jako doświadczenie dla celów
poglądowych.

[Emilius]

Wygląda to rewelacyjnie, Romku
czym nacinałeś?

A przy okazji najlepsze życzenia urodzinowe Romek :)
A TUTAJ JEST ZAŁACZNIK :)

[RomekS]

Dziękuję bardzo za życzenia.

Co do pokładu to nacinałem nożykiem.

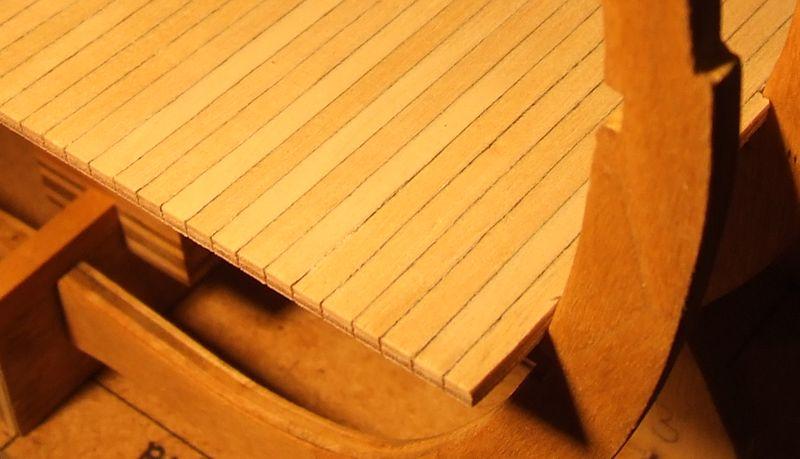

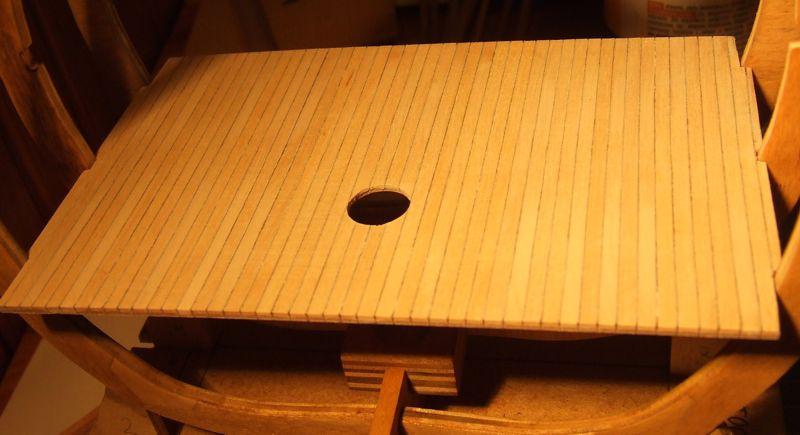

Dzisiaj malutko zrobiłem, ale ponieważ na Forum jakiś
zastój powstał to wstawię fotkę deskowania dolnego pokładu.
Zastosowałem olchę bo brzoza wydawała mi się zbyt
"sterylna" jak na dolny pokład.
Listewki mają 3 mm szerokości. Są drobne i jeszcze takich wąziutkich nigdy nie robiłem.
Skala 1:90 to jednak nie dla mnie. Trzeba wszystko robić pod lupą.
I robota idzie powoli.
Gwożdziować pokładów dolnych nie będę.

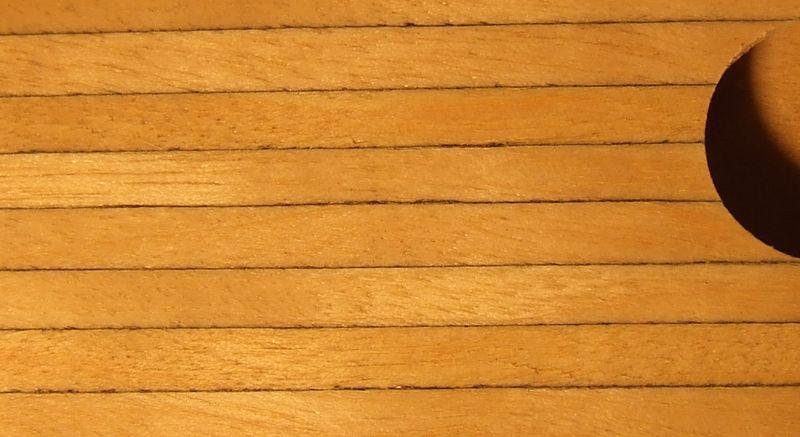

Pokład dolny gotowy po szlifowaniu.

[RomekS]

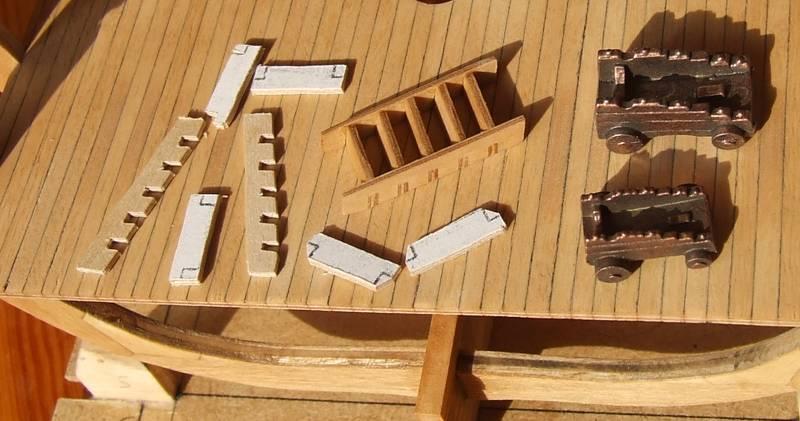

Wykonałem drabinkę, druga jest w częściach.
Te drabinki są ze sklejki (1mm), ale chyba zrobię z listewek i forniru,
zobaczę czy nie będzie lepiej wyglądać.

Co do lawet to nawet się nie wypowiadam.
Zastanawiam się jak w sposób seryjny zrobić lawety do armat.

Fotka w słoneczku przedstawia naturalny kolor pokładu.

[ryszardw]

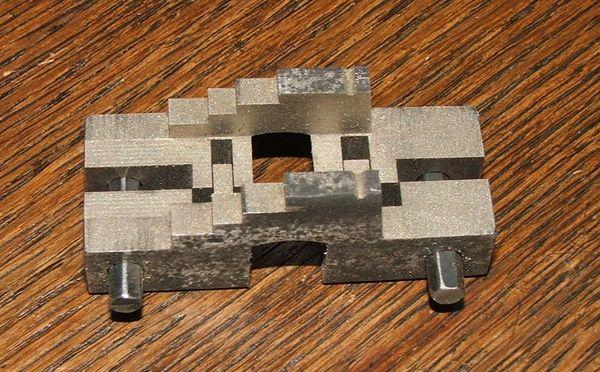

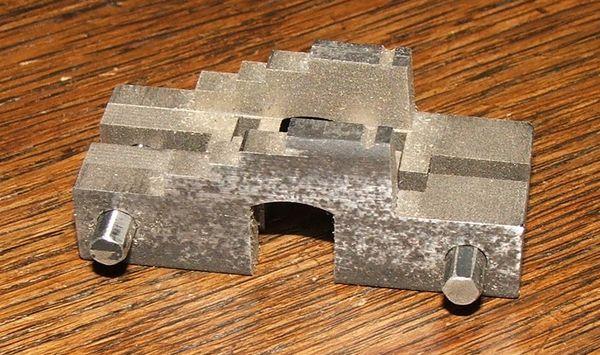

Lawety rzeczywiście są paskudne .Do mojego okrętu muszę ich wykonać sporo więc wykonałem rozsuwany przyrząd do którego wsuwam przycięte listwy .Zaciskam w imadle i obrabiam ostrym pilnikiem Dzięki temu uzyskuję powtarzalne Co do dolnego pokładu wykonałbym imitację gwoździowania igła lekarską Idzie szybko i wygląda nieźle Wykonałeś świetnie ożebrowanie i warto zadbać o szczegóły Zanosi się na ciekawy przekrój Pozdrawiam R

[RomekS]

Bardzo fajna pomoc.
Dało mi to trochę do myślenie i myślę, że lawety zrobię z listewek

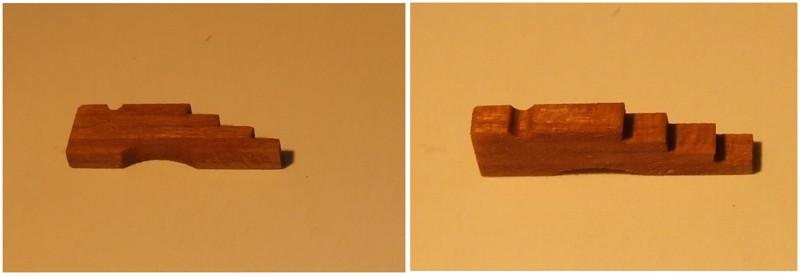

Tu próbka zrobiona w 5 min.

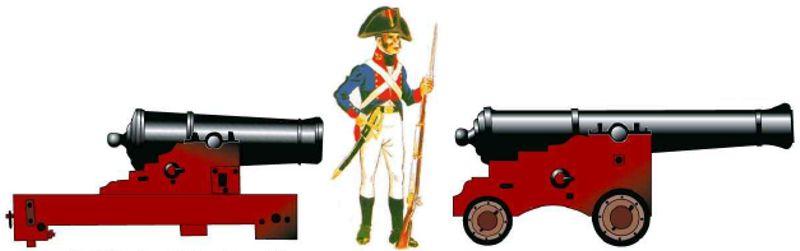

Kierować się będę tymi rycinami.
Zakładam, że gościu na rysunku miał 170 cm (bez "kapelusza"...).

[RomekS]

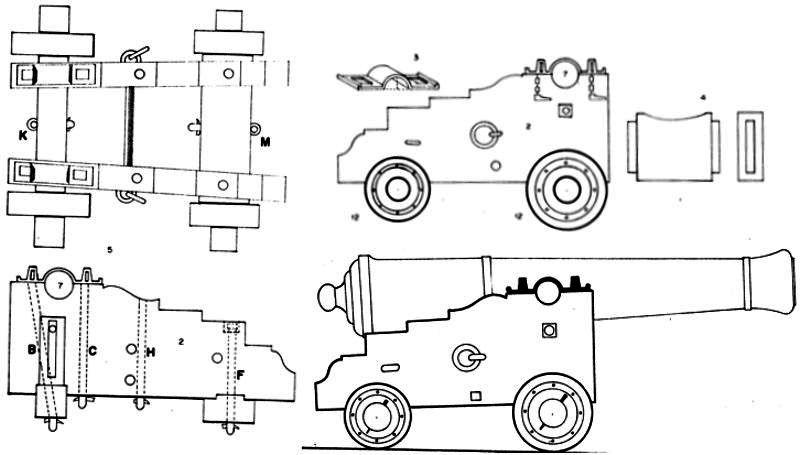

A tu plany z Internetu, które trzeba będzie odpowiednio przeskalować
kierując się sylwetką. Skala ograniczy oczywiście szczegółowość.

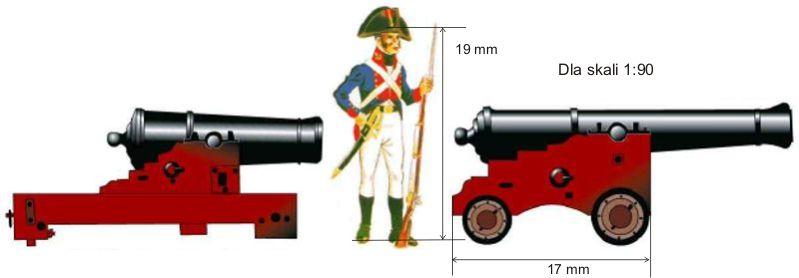

Tu jest zwymiarowane

[mirek]

No w tym temacie to może Emilius by się wypowiedział , bo jest chyba najbardziej obeznany.
Posiada sporo materiałów na Temat ST

[Emilius]

Witajcie,
Romku też z tego korzystam odwzorowując kształty ale nie wymiary
i tu jest właśnie mały szkopuł, bo co źródła to inne dane co do wymiarów armat i haubic.
O ile jedne podają długość , to jest to jednak długość lufy do zapału lub przydymka, a wtedy znów brakuje wymiaru długości do końca grona,. Teoretycznie powinno to być zatem tak - jeśli długość lufy wynosiła 2,72 m to jest to podane ale dla odległości pomiędzy wylotem a dnem lufy, zatem do tej długości powinna jeszcze dojść grubość dekla z gronem oraz odległość od dna lufy do dekla. Inne źródła wskazują natomiast, iż ta odległość dotyczy całej długości lufy aż do dekla, czyli już na przydymku.
Przyjmując tę metodę, nie ma kłopotu bowiem wtedy dodaje sie 2,25 kalibru lufy do tej długości.
Dajcie mi jeszcze jeden dzień , a temat przedstawię obszernie, gdyż właśnie nad nim pracuję .
Jest tu tyle niejasności i nieścisłości że tylko przytoczę krótko porównanie długości

kaliber 36\32 24 18 12 8\9 6 18 długie 12długie 8długie 6długie
hiszpańskieI 2,84 2,73 2,91 2,74 ( w metrach)
hiszpańskieII 2,92 2,92 2,74 2,43 2,13 1,82 3,38 3,23 2,86 2,62
angielskie 2,90 2,74 2,74 2,29 2,59 1,83
francuskie 2,92 2,76 2,6 2,43 2,3 2,27
śr.lufy
francuskie 17,5 15,2 15,2 13,9 10,6 9,6 (cm)
angielskie 16,28 14,79 13,44 11,74 10,67
hiszpańskie 15,0 13,1 11,9 10,4

jako wyjściowy rozmiar dla lawety 24 funtowej przyjąłem jej wysokość na 64 cm
szerokość przednia - 66 cm w tym 12,cm grubość ramiona
szerokość tylna - 77,5
średnice kół - przednie - 40 tylne 36 cm.


to po krótce, o i widze , ze mi tabelkę zjechało do kupy :)

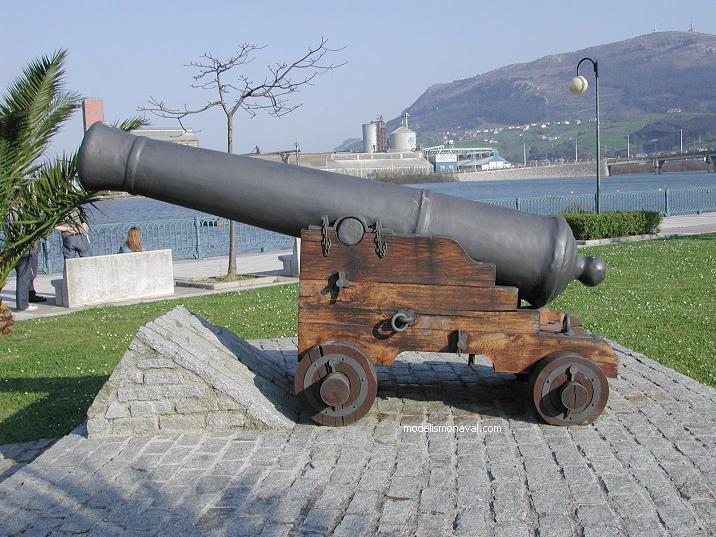

oto pierwowzór

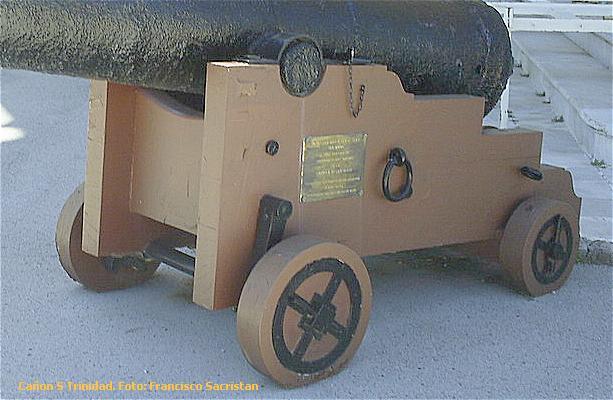

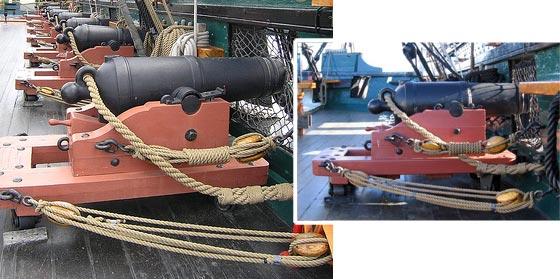

a to armata z Santisimy

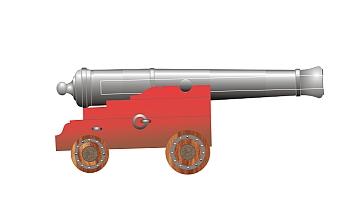

tutaj natomiast haubica


jak widać więc nie bardzo jest się jak wzorować na angielskich czy francuskich armatach i lawetach, mających i tak odmienne kształty

PS, na koniec jeszcze dodam, iż średnica czopu i grona były w przybliżeniu równe średnicy otworu lufy.

[Emilius]

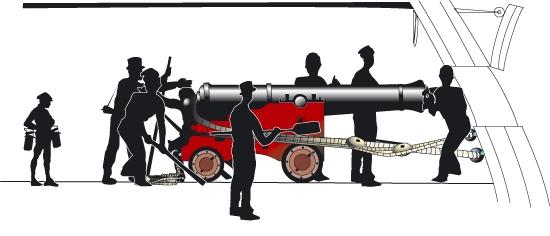

jeszcze jeden rysunek znaleziony , a pokazujący canon 36 libras i proporcje ludzi przy nim
