W pracy mam spokój to i popisać mogę! Jak bym mógł to bym również pomodelował trochę, ale jakby Tusk się dowiedział toby w ogóle mi firmę na głucho zamknął ;/
Sławku - numer 7/89
Majkel - malowanie - poniżej linii wodnej czarno, powyżej biało, zielono bądź żółto. Żagle barwione na brunatno-czerwony kolor. Ten owal to Brela - miejsce gdzie siedział sterujący statkiem.
RyszardW - wszelkie dodatkowe informacje się przydadzą! Mój adres to bartes123@gmail.com
Plany udostępnię z dziką radością. Napiszcie mi tylko proszę w jakim formacie najlepiej by zapasowało.
Jestem całkowicie za wspólnym projektem! Kuter jest piękną jednostką i nie powinien nastręczyć aż tylu trudności. A poza tym można poćwiczyć poszywanie zakładkowe! W modelarzu plany były wyrysowane w skali 1:72. Ja rysując według linii z Der Kleinschiffbau pozwoliłem sobie na skalę 1:36 - wydaje mi się że jest o wiele lepsza i pozwala odwzorować więcej detali. No i chyba robimy te modele żeby coś pokazać w gablotkach a nie miniaturki ;] No i kolejna sprawa - kuter w pierwszych wersjach był jednostką typowo żaglową - ja na tym etapie się skoncentrowałem. Ale jak widać na zdjęciach plany uwzględniają napęd motorowy i śrubę, to sobie chyba jednak odpuszczę. Z gazetki Der Kleinschiffbau mam dokładne wymiary nadbudówek i wszelakich odległości, co postaram się dołożyć do rysunków i zamieścić na serwerze.
Materiał z którego będę budował model to sklejka brzozowa 4mm - na taką grubość skalowałem plany, poszycie z czereśni (oryginał był z dębu), pokład z brzozy. Nadbudówki były z jakiejś sosny archangielskiej w oryginale, więc będę musiał tu pomyśleć. Wiem jedno - nie będę już bukiem poszywał ;]
Co do ożaglowania to w miarę potrzeb i postępowania projektu postaram się również wszystko wyrysować i zwymiarować.
Zdaję sobie doskonale sprawę z braku wprawy w posługiwaniu się Corelem (dopiero zaczynam poznawać), dlatego jeżeli ktoś będzie chciał dokonać istotnych dla dobra projektu poprawek z chęcią podeślę źródło z Corela do edycji. W ogóle cała robota z rozrysowywaniem to świetna zabawa, pod warunkiem że wie się o co chodzi!
Teraz trochę o wymiarach jednostki:
Długość całkowita - 11.8 m
Długość w linii wodnej - 10.2 m
Największa szerokość - 3.7 m
Zanurzenie - 1.3 m
Wyporność - 11.5 t
Powierzchnie:
grotżagla - 30.4 m2
fokżagla - 7.8 m2
kliwra - 8.8 m2
topsla - 8.5 m2
I teraz najlepsze - generalnie budowano je również w stoczniach w Stralsundzie oraz w Świnoujściu. Ale najczęściej budowany był na doczekaniu więc wymiary były PRAWIE identyczne więc nie musimy się bawić w 100% dokładność ;]
To chyba tyle. Postaram się jak najszybciej dołożyć wręgi i szkielet. Kolegów obeznanych w temacie projektów wspólnych proszę o porady co i jak robić aby wszystko dobrze poszło!

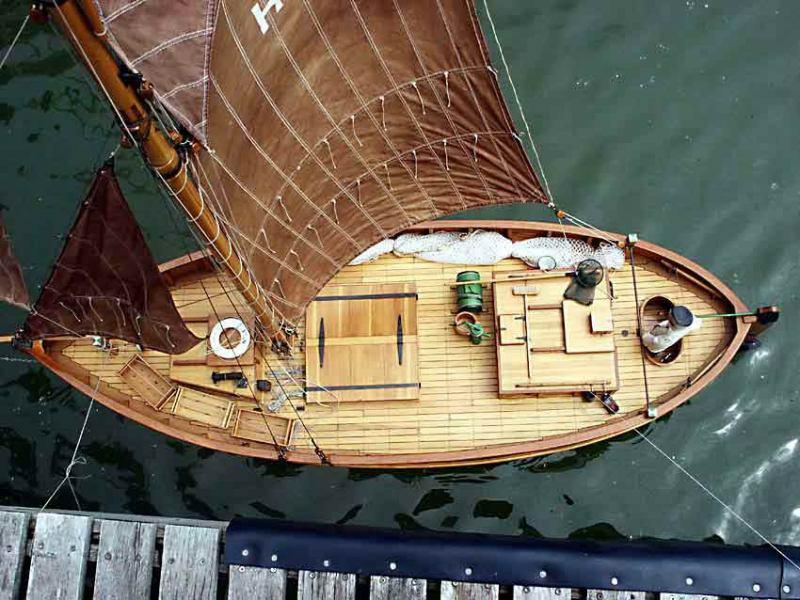

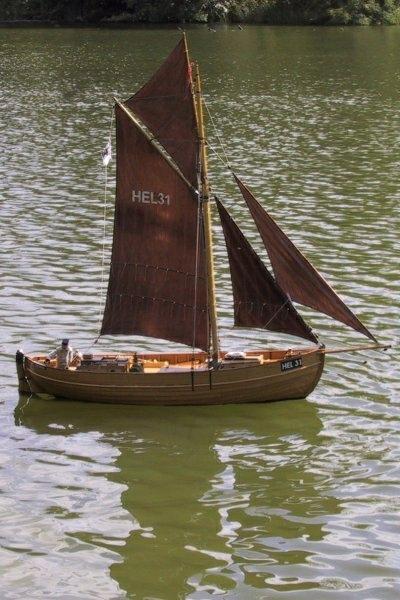

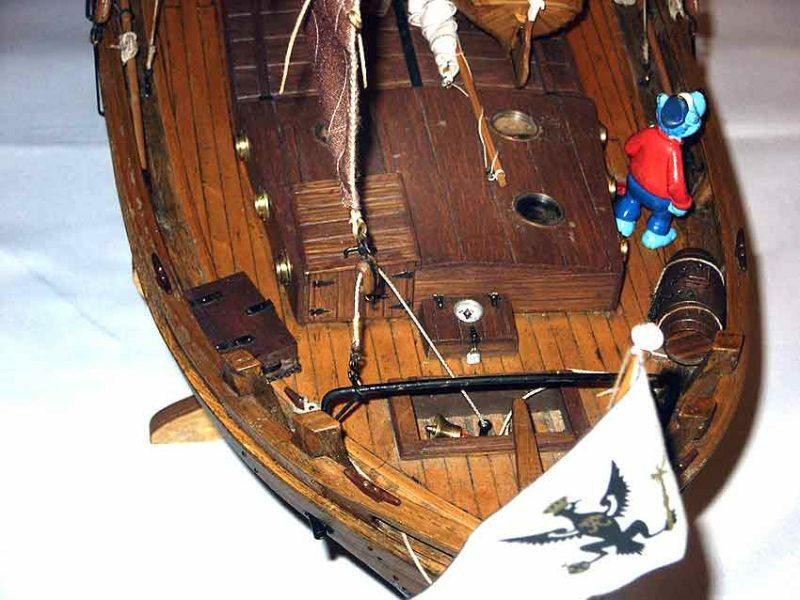

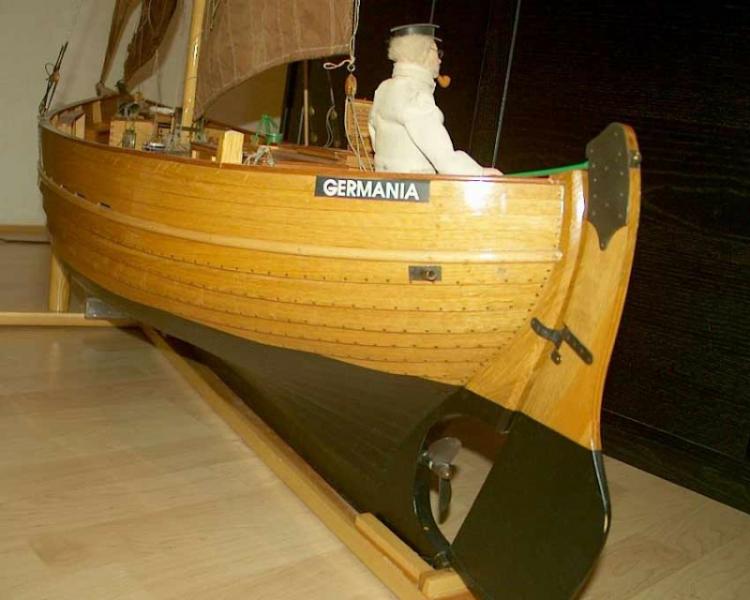

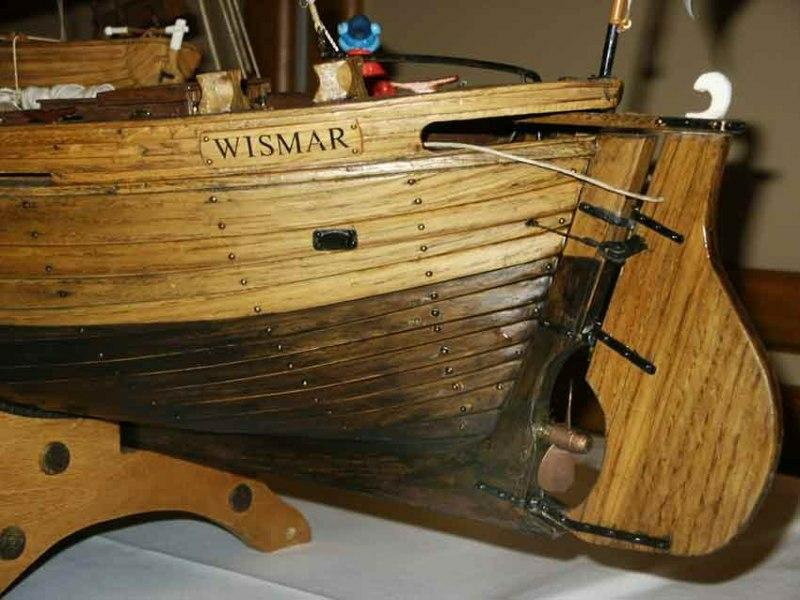

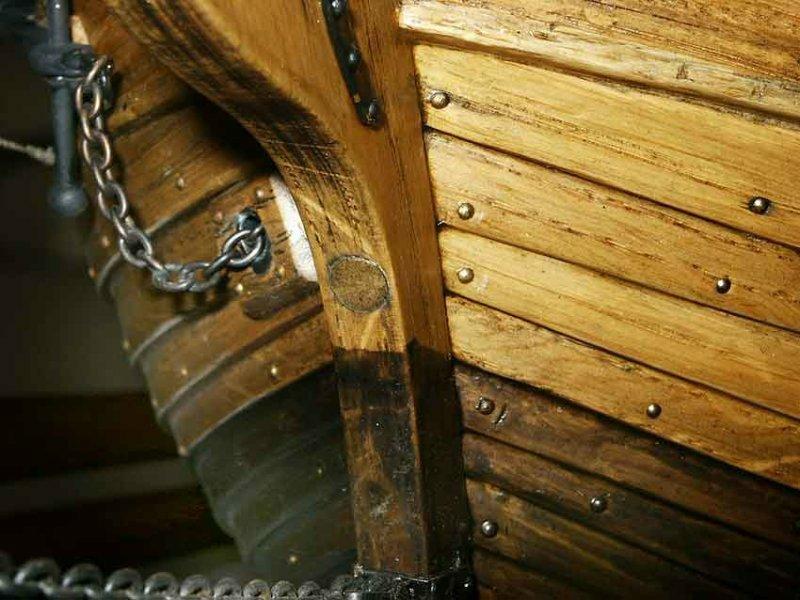

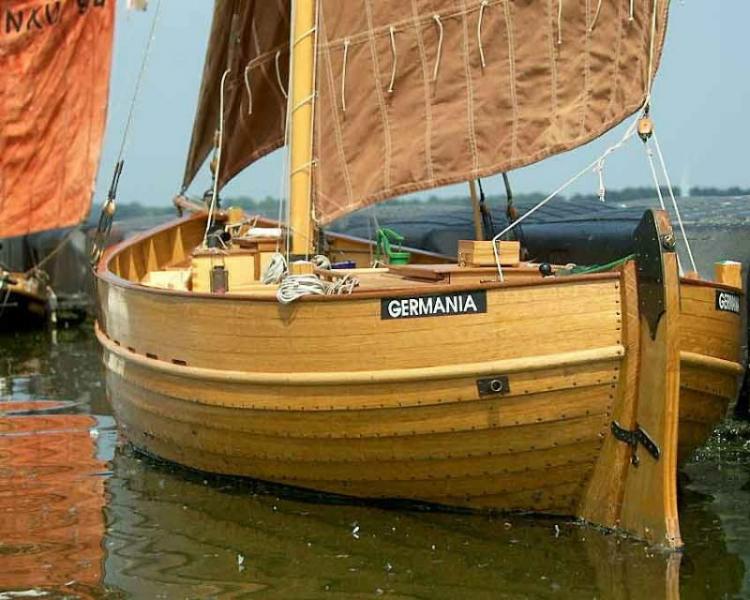

A na koniec coś na zachętę dla kolegów dołączających do projektu! Otóż dosyć dużo szukałem również w sieci na ten temat i trochę znalazłem! Jednostka w skali 1:10 co prawda i sterowana radiowo ale oddaje piękno tego modelu. Są to dwa modele - Germania to dokładnie to co mamy zamiar zrobić, zaś Wismar to jednostka podobna do naszej. Mam jeszcze kilka zdjęć pokazujących również wyposażenie pokładu. Myślę że mogę je dorzucić jak już dojdziemy do tego etapu!
