Mini-obrabiarka do drewna

[Wojtek-Sos]

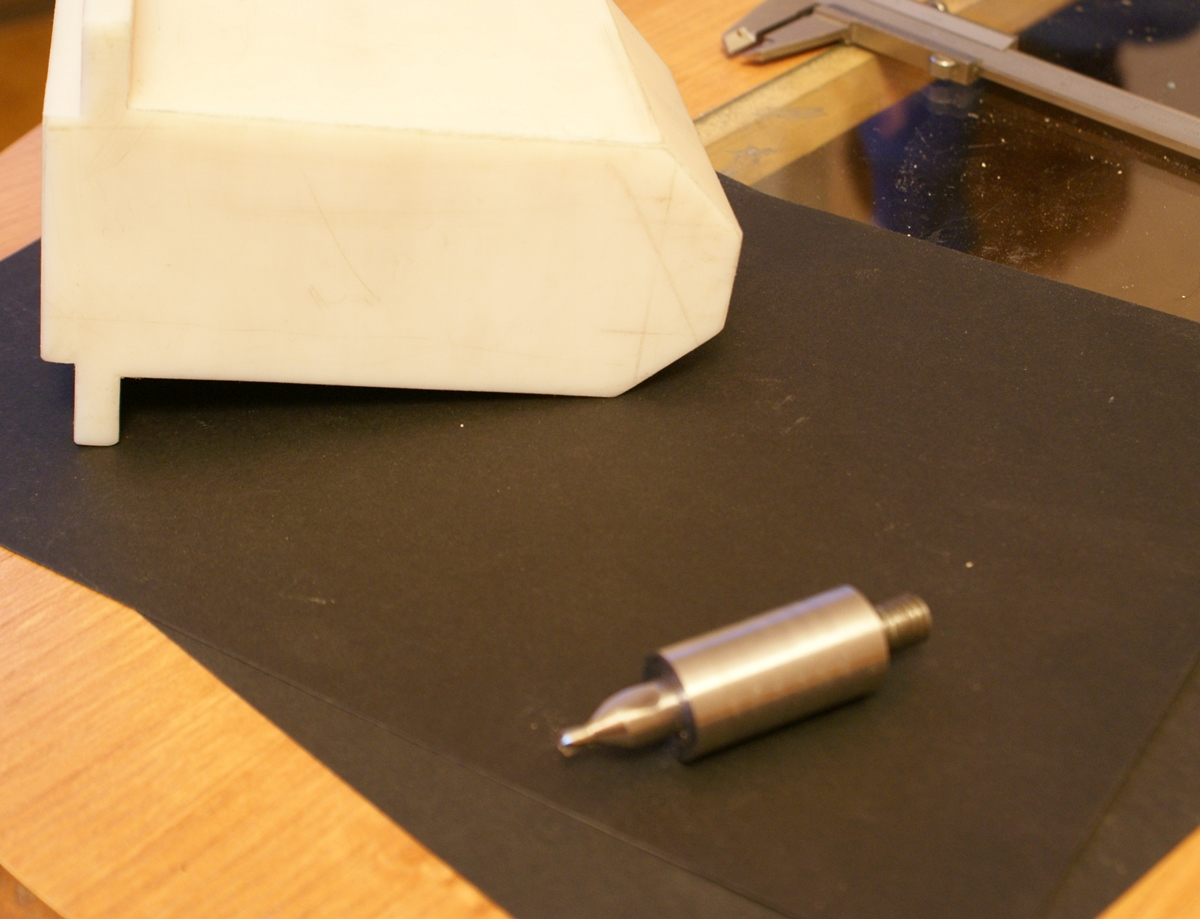

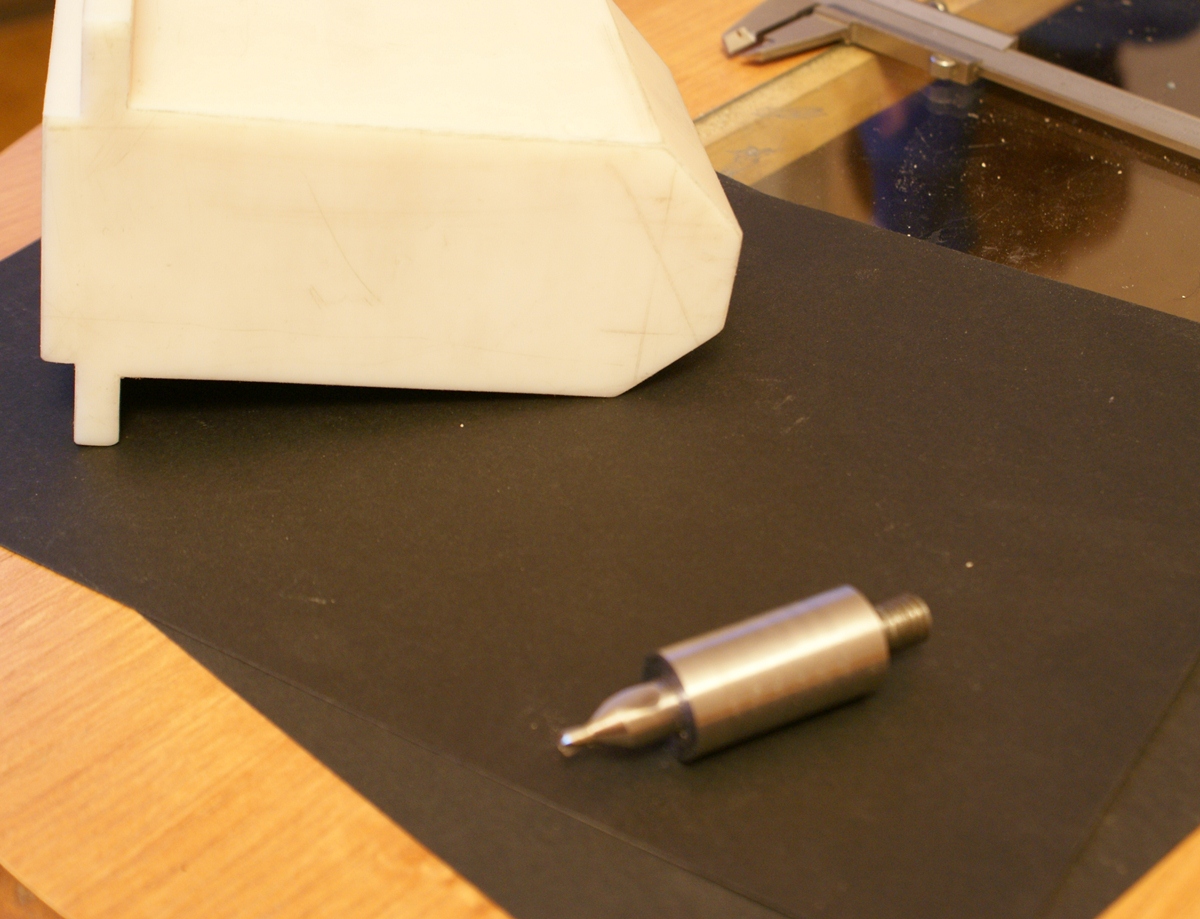

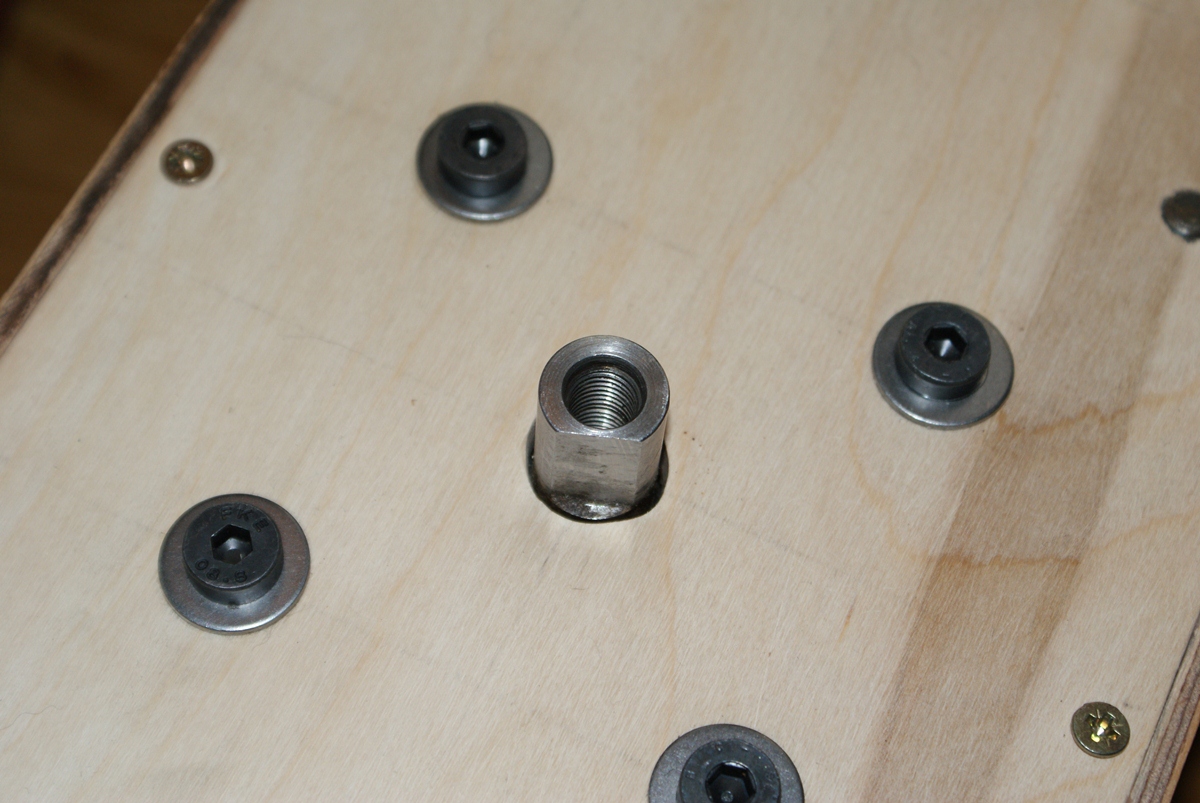

Witam, za pomocą tego ustrojstwa miałem zamiar nawiercić w koniku punkt pod otwór w którym ma być umieszczona tuleja z kłem.

niestety, gwint jest owszem M10 ale skok nie ten. Nie mam "grzebyka" aby sprawdzić gwint i trzeba będzi sprawdzić doswiadczalnie

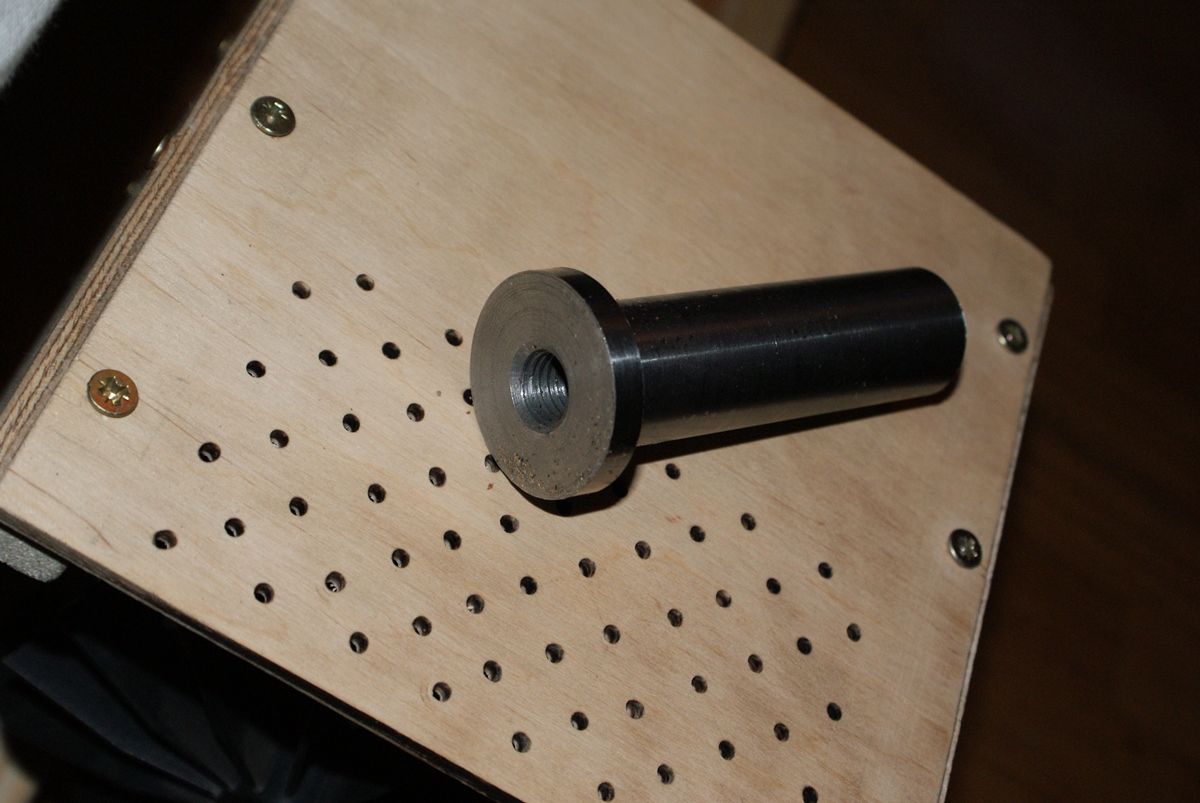

tuleja kła:

[Wojtek-Sos]

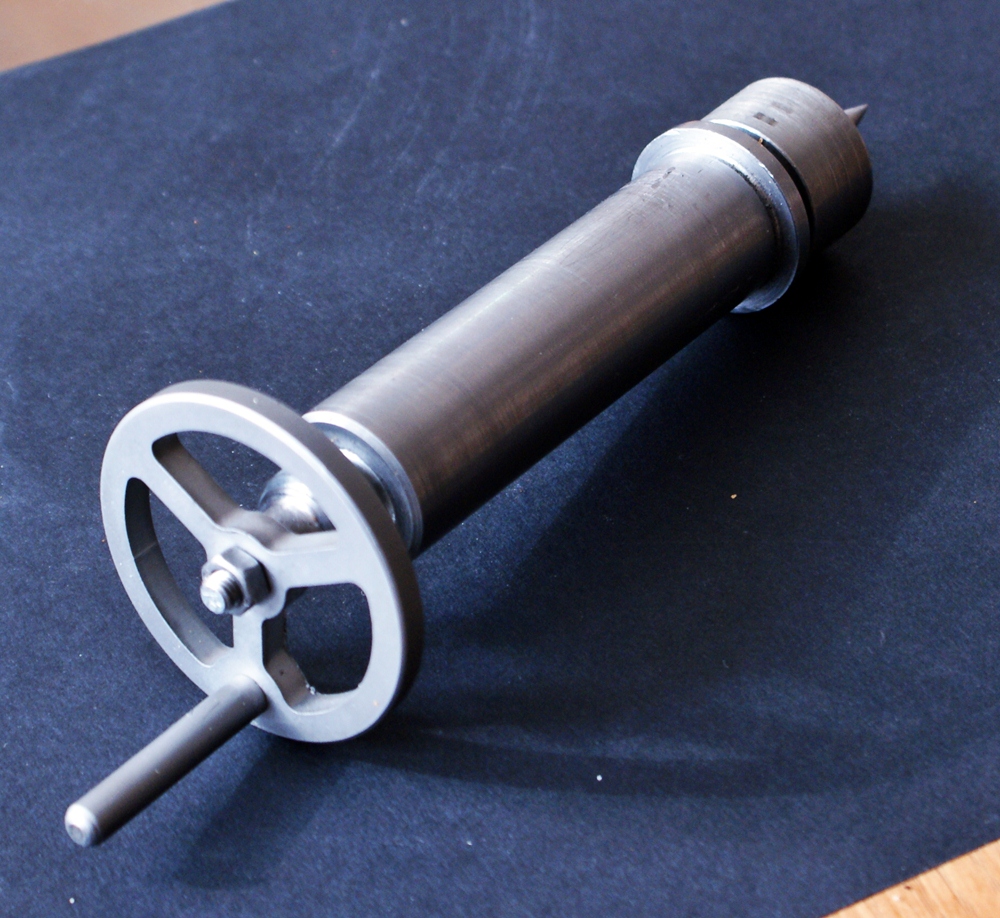

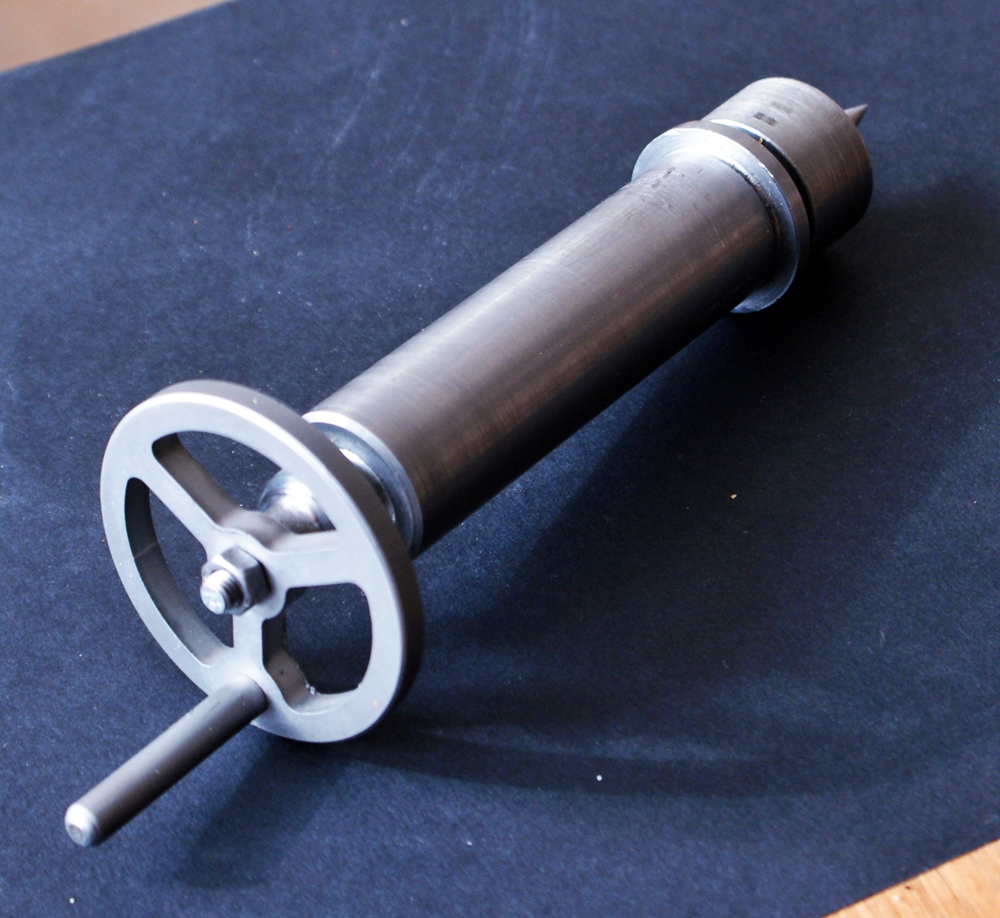

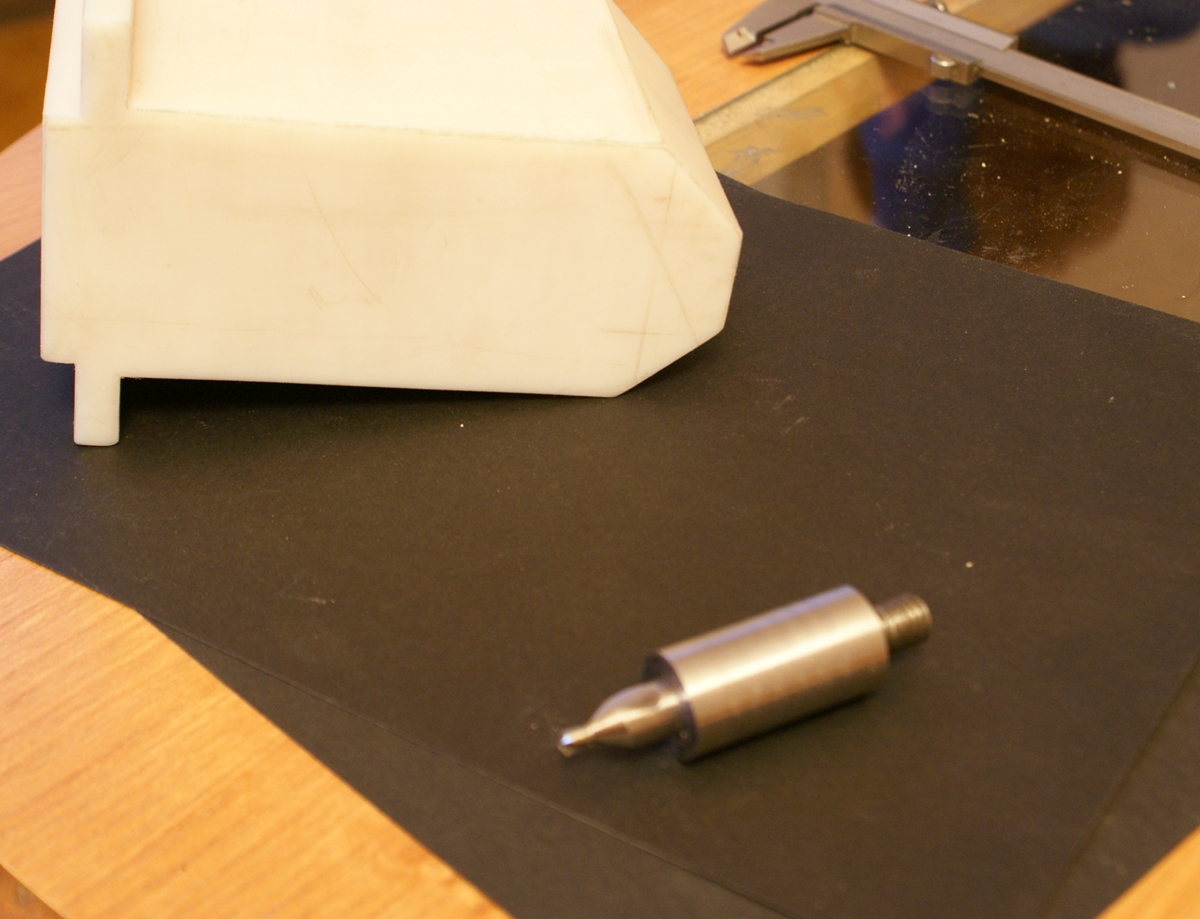

Mechanizm kła. Kieł osadzony na łożysku krytym.

[Wojtek-Sos]

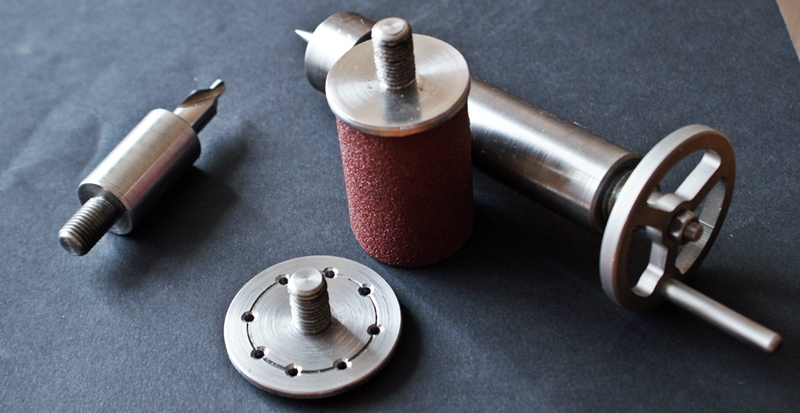

"Graty" przygotowane, w przyszłym tygodniu montaż

[myszor]

Bajeranckie te graty.
Złoż to dobrze w całość ,sprawdź i jezeli wszystko OK to mozesz robic dla mnie.
Nie musisz malować. , ja juz dobiore sobie kolorek

[Wojtek-Sos]

Nie ma sprawy Andrzeju
tylko długo się nie namyślaj, bo za jakiś czas nie będę już miał takich możliwości

[Wojtek-Sos]

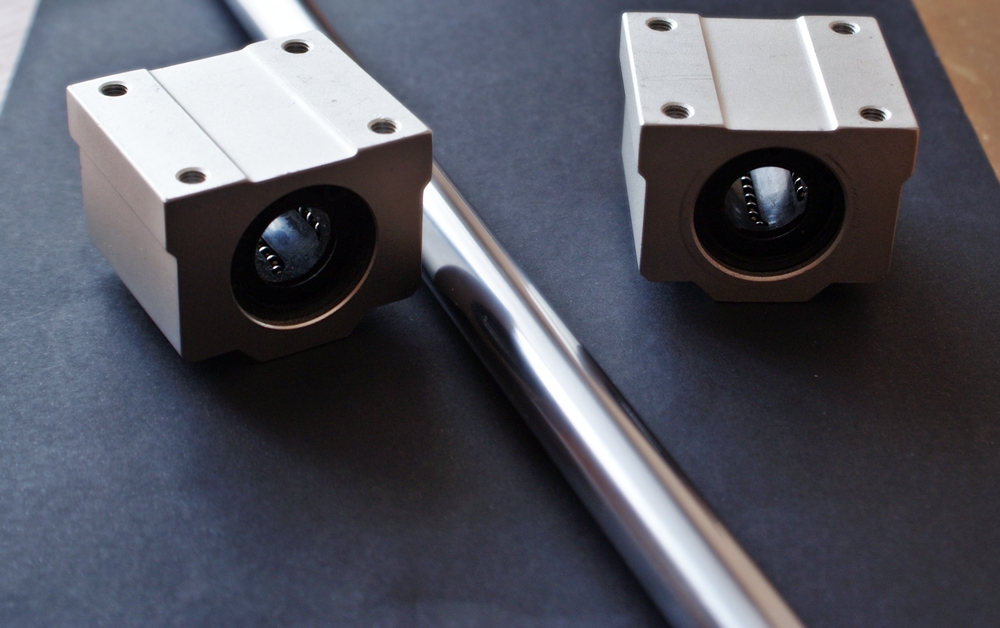

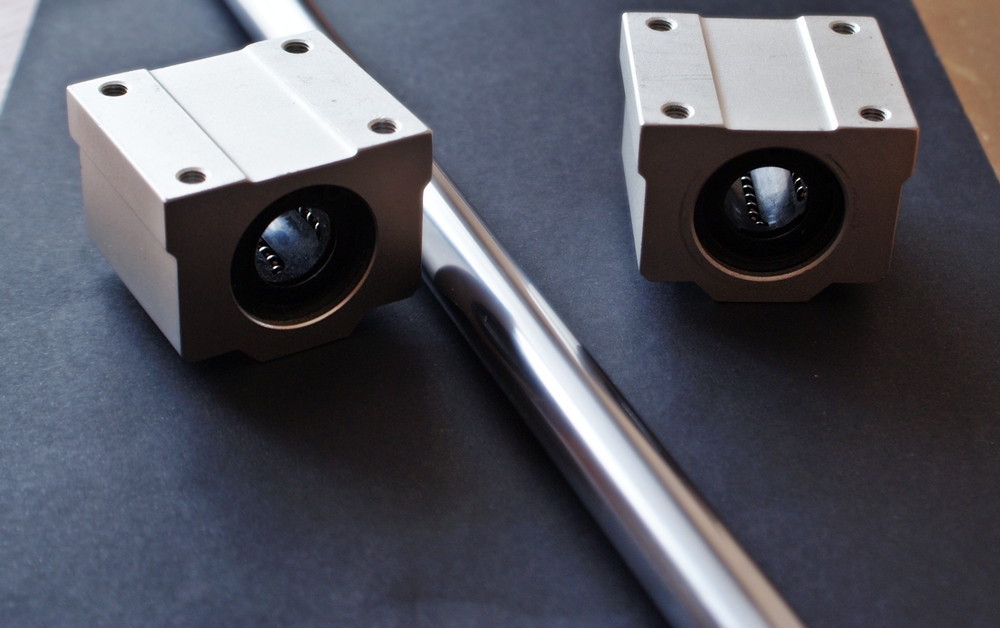

Materiał na stół krzyżowy do tokarki:

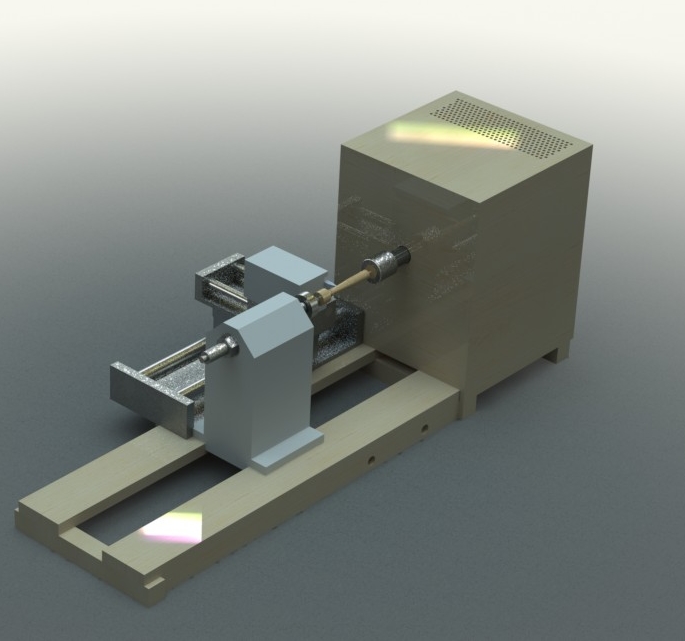

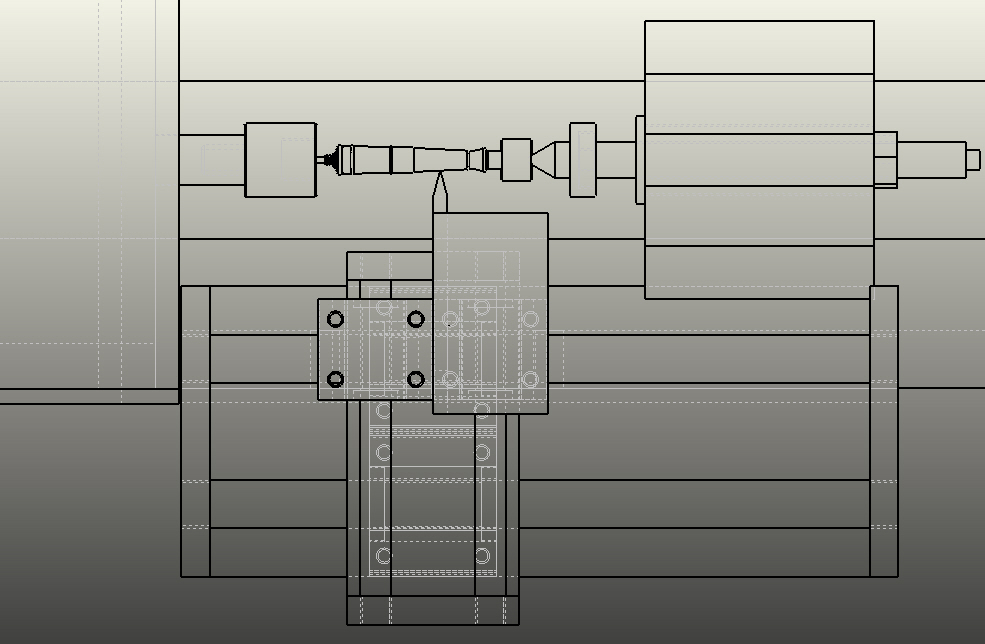

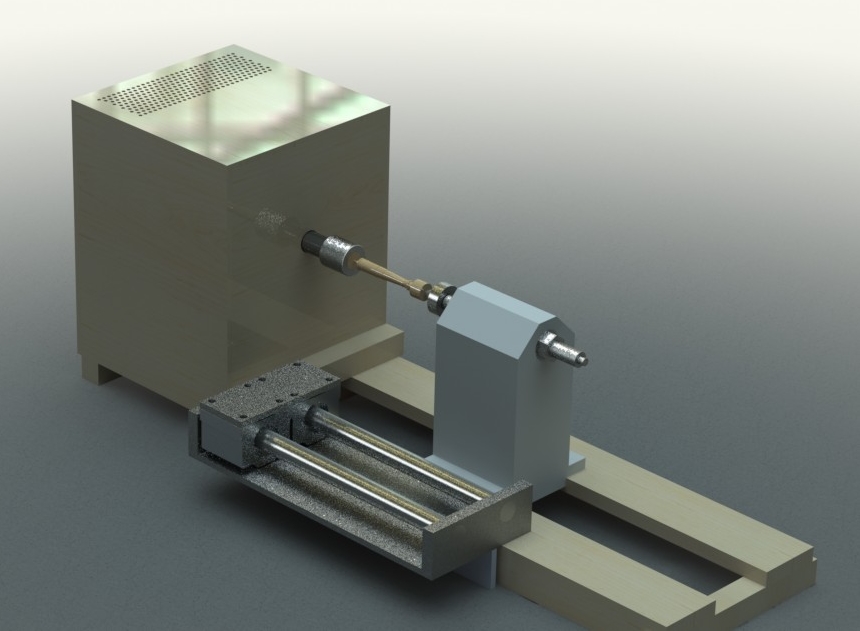

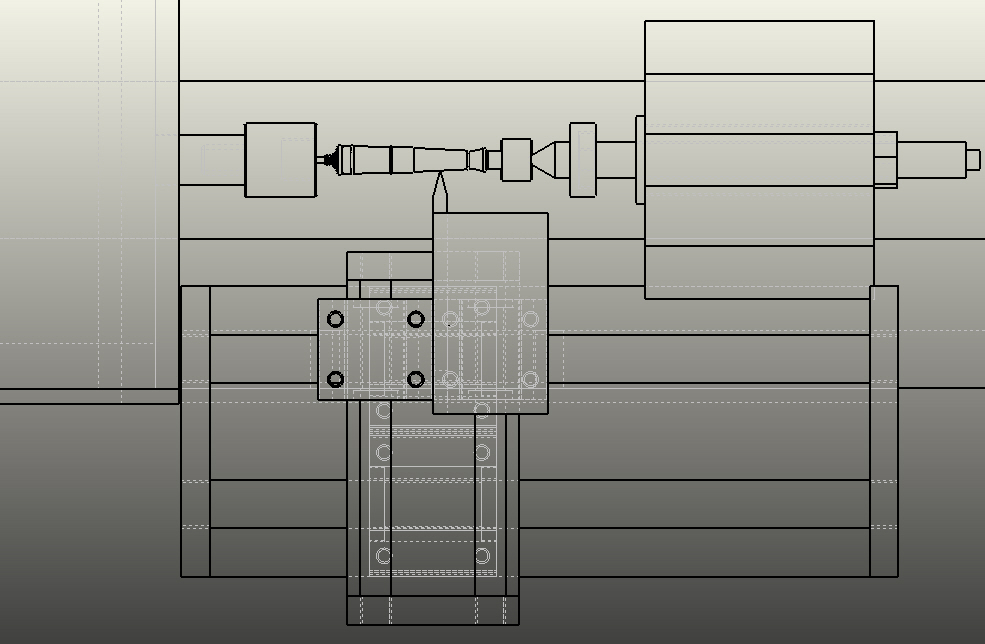

Prace nad projektem stołu:

Stół II.JPG (132.8 KiB) Przejrzano 6271 razy


Stół III.JPG (156.05 KiB) Przejrzano 6113 razy

[Wojtek-Sos]

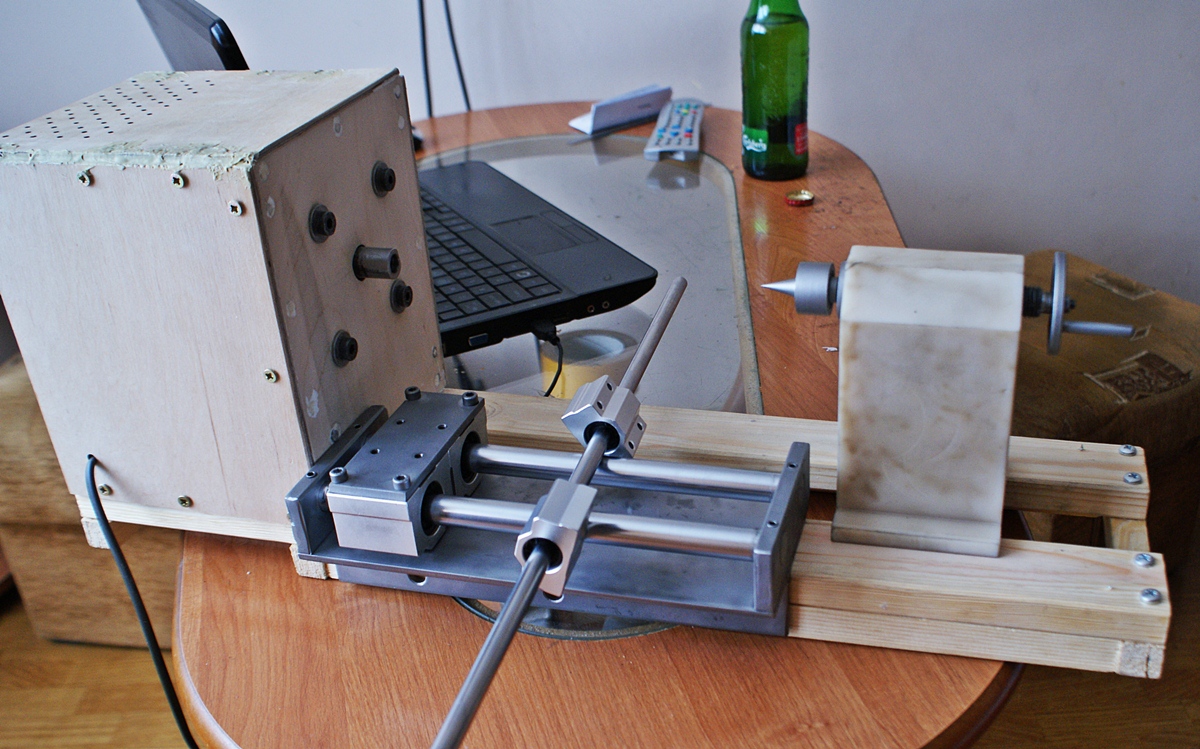

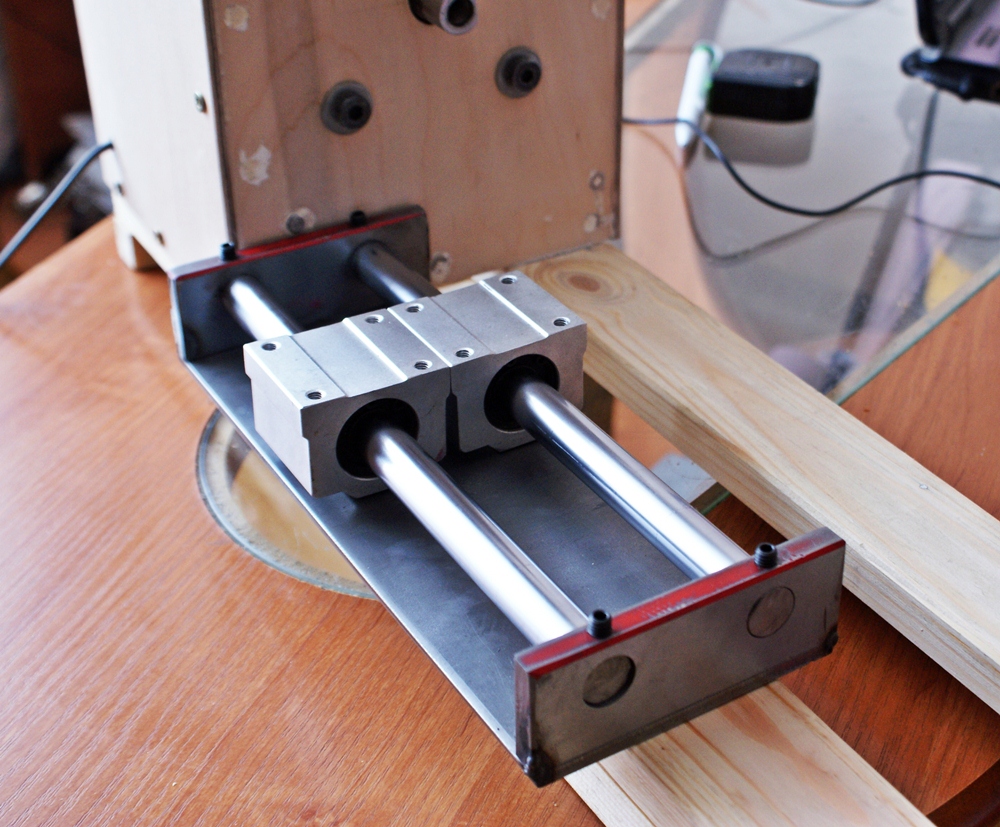

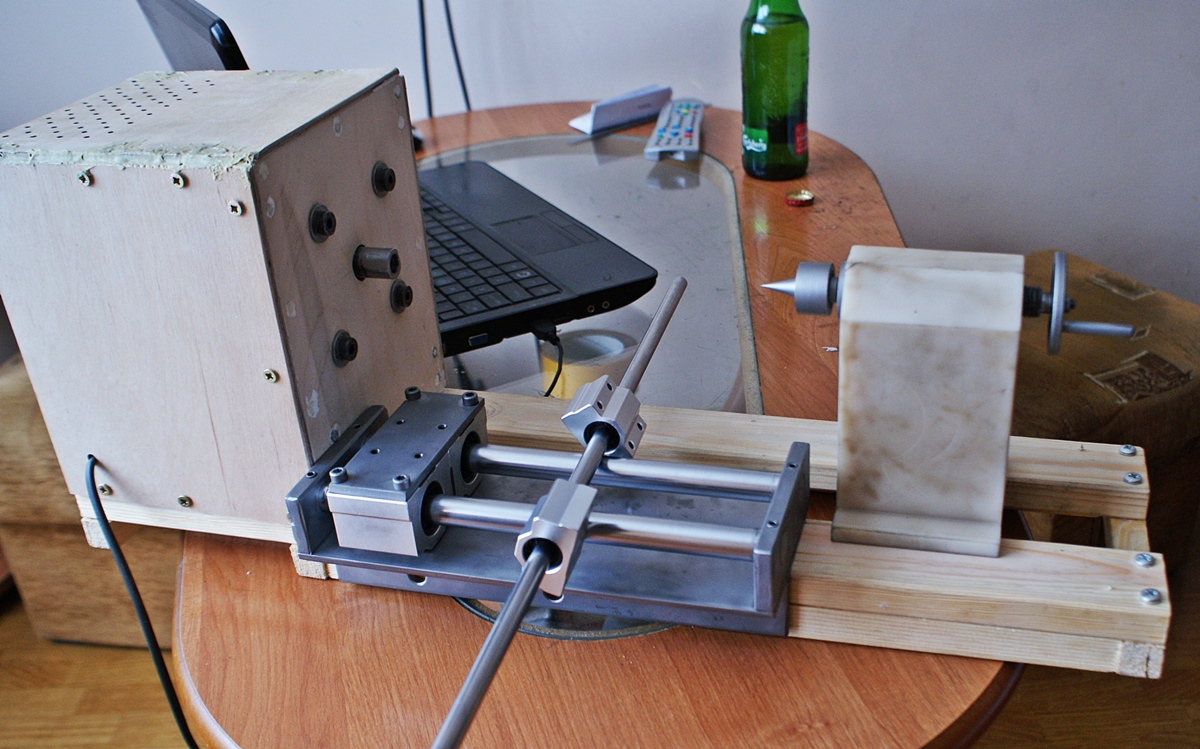

Prace nad stołem krzyżowym rozpoczęte.
Na razie konstrukcja poszczepiana TIG-em. Docelowo wszystko będzie skręcane.

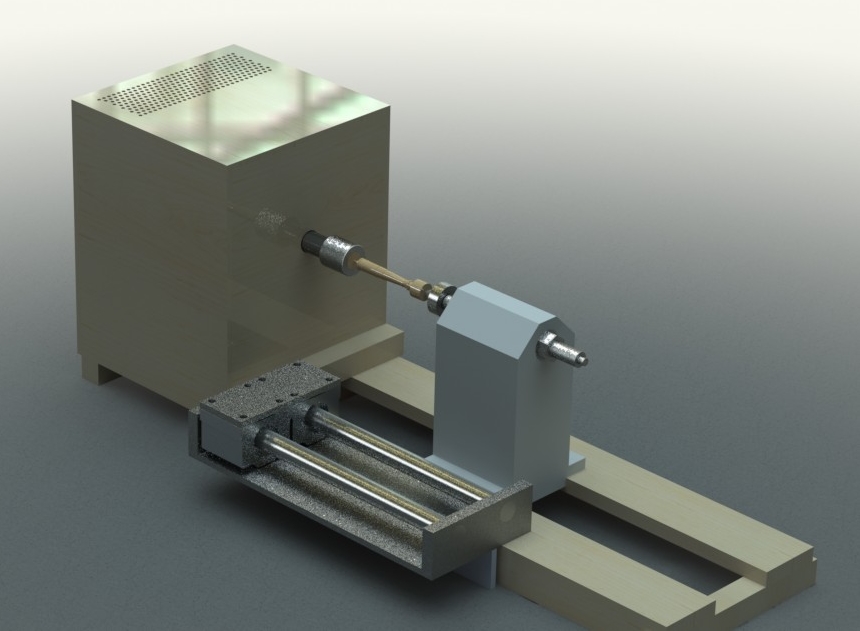

Tak to będzie wyglądać. Toczenie odbywać się będzie z "wolnej ręki" przy pomocy szablonu, dlatego brak śrub napędowych w osiach.

st I.JPG (224.51 KiB) Przejrzano 5856 razy

[Wojtek-Sos]

Ciąg dalszy obrabiarki:

[skiba29]

a jakieś plany to wrzucisz na forum kolego?
siemka

[Wojtek-Sos]

Byłem w Praktikerze po sklejkę. W niedzielę nie tną, ale kupiłem sobie to:

Do mojej tokarki przyda się jak znalazł
