Szlifierkopilarka

[krzwoj]

Witam,

za zgodą i namową autora pomysłu Szlifierkopilarki - RomkaS - wstawiłem na Kogę swoja propozycje projektu takiego urządzenia.

Plik jest w pdf (pięć rożnych stron połączonych w jeden pdf) i znajduje się tutaj:

http://koga.net.pl/component/option,com_remository/Itemid,306/func,fileinfo/id,115/

Budowa maszynki jest w trakcie. Jak będzie gotowa zamieszczę zdjęcia.

P.S. Jeśli byłby ktoś zainteresowany plikami cdr, to proszę o kontakt - chętnie udostępnię.


Poproszę Administracje o poprawienie nazwy pliku - przestawiły mi się literki. Dziękuję.

[RomekS]

Dzięki Krzysztof.
Świetnie opracowane plany.
Kończąc temat przedstawiam "rzecz" niezbędną przy szlifierce i nie tylko.

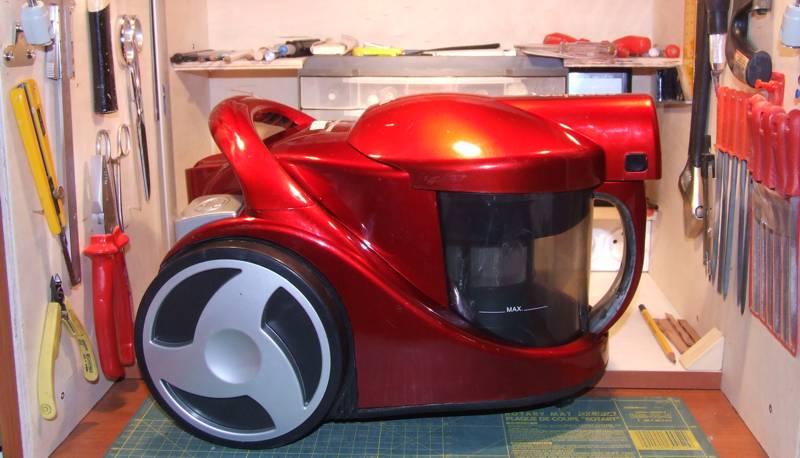

Odkurzacz "wirowy" bez workowy.
Świetnie pochłania pył ze szlifierki, jest mały, o dużej mocy (1700 W)

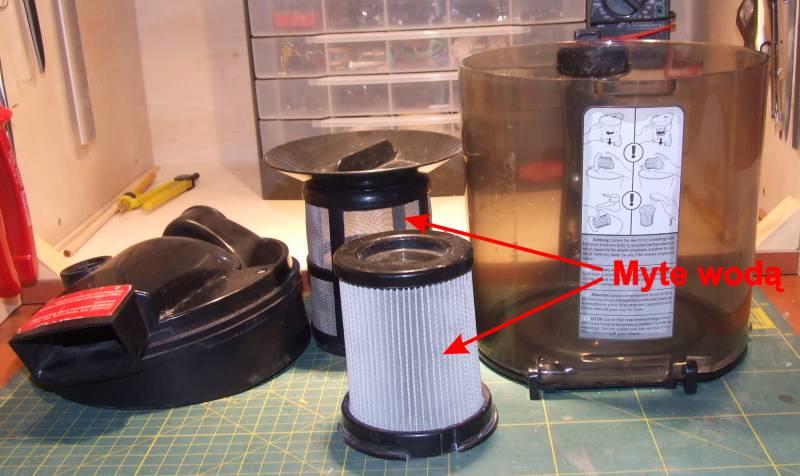

i kosztuje 69 zł. Filtry można myć pod bieżącą wodą. Ma to duże znaczenie bo pył
ze szlifierki jest naprawdę bardzo drobny.

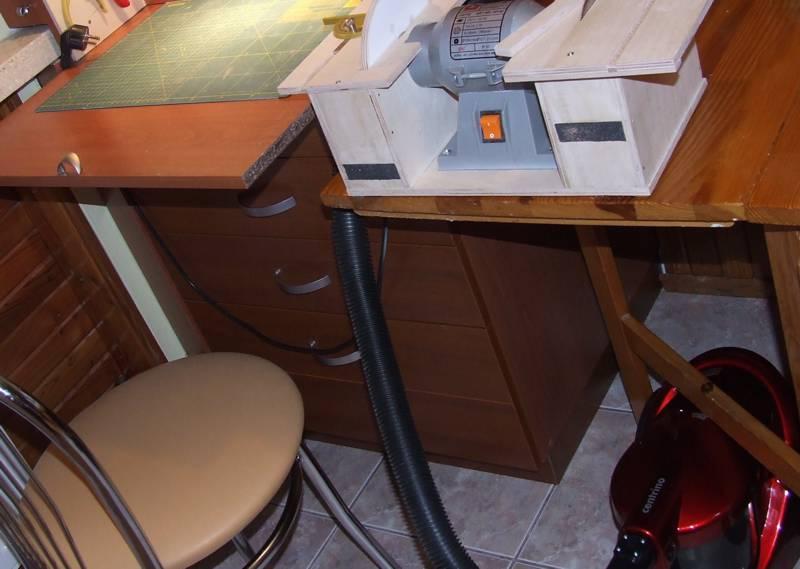

Ogólnie świetnie sobie radzi na tym malutkim stanowisku.

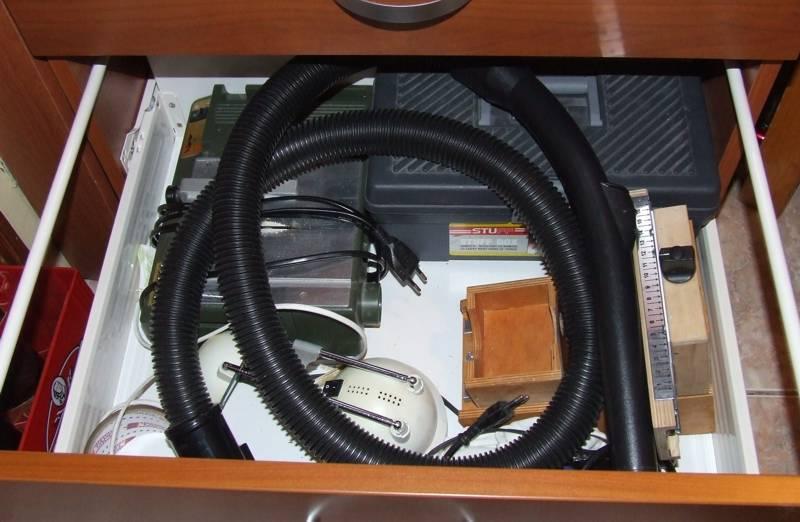

Reszta na fotkach.

[RomekS]

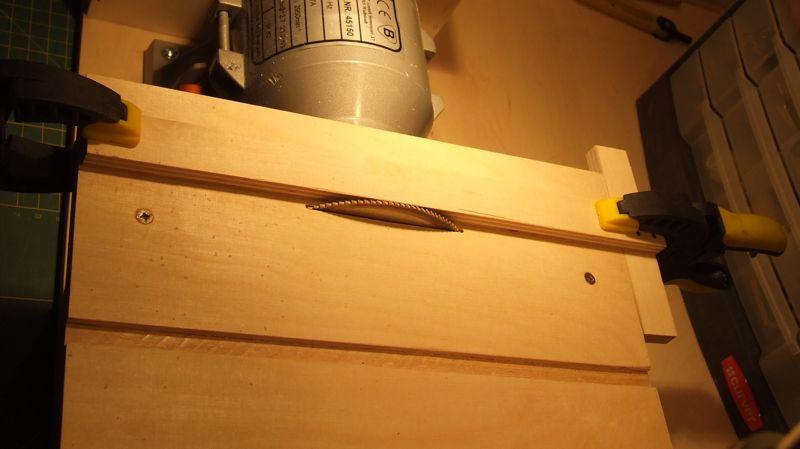

Dorobiłem listwę prowadzącą do pilarki.

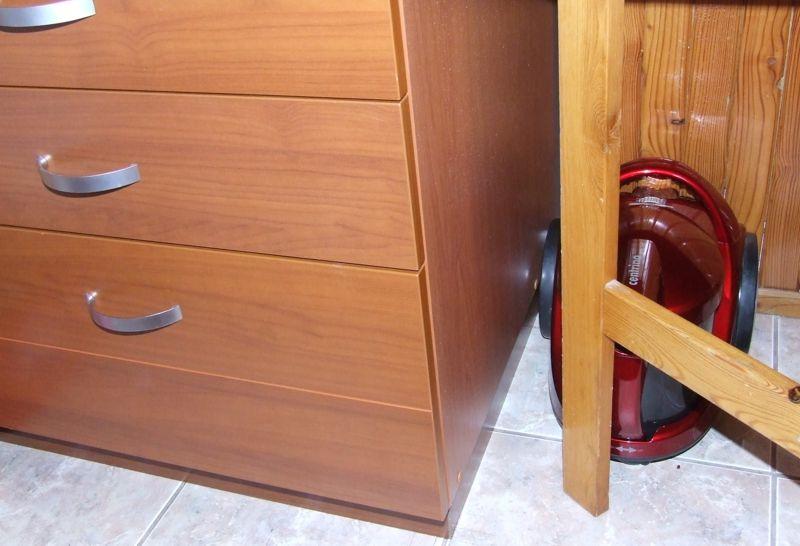

A tak wygląda "domek" dla odkurzacza.
Walkę z kurzem na razie wygrywam.

[Jarek]

RomekS napisał:

Jarek napisał:

Już wszystko wiem ..

Wszystko jest możliwe. Taki kątomierz to "pierdel".
Sam pomyśl.... Ale jak trzeba to zamienię , chociaż ten "proxxonowy" jest dobry,
niemniej bardziej podoba mi się ten przeźroczysty.
To zadanie dla Ciebie Jarku... Pokombinuj i zamieść rozwiązanie.... (to taka przypadłość belfra).

Dobra, dobra...
Jarek !!. Dawaj fotki i plany jak to rozwiązałeś.:)
"Ni ma łatwo".

:laugh:
Dostałem pracę domową od Romka to melduję wykonanie.
Do wykonania kątomierza potrzebne są:
1. zwykły kątomierz plastikowy
Kupiłem w "funciaku" taki komplet szkolny - wykorzystałem katomierz i kawałek linijki.
Na zdjęciu nie ma kątomierza bo już się klei ;)



2. Stalowy płaskownik. Ja zastosowałem 10x4.
3. Nakrętka plastikowa. Użyłem zaznaczonej na zdjęciu rodem od szlifierki (zaznaczona czerwoną strzałką).




Kątomierz posklejany



Dalej przy pomocy zwykłej ręcznej wiertarki i kawałka klocka drewnianego zrobiłem sobie prymitywną frezarkę i wyciąłem łukowy otwór w katomierzu.





Centralny otwór osi katomierza wzmocniłem okuwką mosiężną




Pozostało wytrasowanie i nagwintowanie otworów w płaskowniku stalowym. Oś to śruba M4, zaś blokada to śruba M6 z łbem stożkowym wkręcona od spodu płaskownika.
Tak wygląda gotowy kątomierz - już maszynowy.



Ja wiem Romku, ze taki kątomierz to "pierdel", zapytałem tylko, czy jest szansa aby kupić oryginalny, bo szukałem w internecie i ni ma :( .
No ale skoro wywołałeś mnie do tablicy to odpowiadam :)
Ciekaw jestem jaką ocenę otrzymam. Od razu się dowiemy czy Romek jest surowym belfrem :) .
Pozdrowionka.

[RomekS]

No... brawo. Taki sam jak oryginał.
Bardzo fajny sposób frezowania.
Minus za małe "zajechanie" drugiej skali.
Ta druga zresztą i tak nie jest potrzebna.
Można ją było "freznąć" całą.
Fajna sprawa. Zasłużyłeś na bdb.
Dzięki.

[marek_c4]

Fajny sposób na wykonanie rowka w tym kątomierzu.
Jeśli zaś chodzi o konstrukcję Romka to jak zawsze perfeckt.

[krzwoj]

Witam,

Jarek napisał:

Ja wiem Romku, ze taki kątomierz to "pierdel", zapytałem tylko, czy jest szansa aby kupić oryginalny, bo szukałem w internecie i ni ma :(

Jak dobrze poszukać to się znajdzie :-)

http://www.fluidonline.de/-PROXXON-Ersatzteile-PROXXON-Ersatzteile-Tischkreissaege-KS230-PROXXON-27006-12-Winkelanschlag-fuer-Tischkreissaege-KS230/a-1685-2200-2382-0-0-0/

Oczywiście Twój na pewno tez spełni swoja role.

Pozdrawiam.

[Jarek]

Jako, że kiedyś wspomniałem, jak dorobię się własnej pilarkoszlifirki to pokażę, więc zamieszczam kilka fotek. Trochę trwała ta budowa. Spowodowane to było tym, że nie miałem zadowalającej jakości sklejki. Ostatnio przebywałem z krótką wizytą w Polsce i zakupiłem sobie normalną sklejkę 8 mm.
Moja maszynka wygląda tak:



Do zamykania blatów zastosowałem zawiasy i takie zamki:







Urządzenie już pracuje, chociaż muszę jeszcze wyfrezować rowki pod kątomierz, zaślepić otwory wlotu powietrza, wykończyć otwory pod odkurzacz, całość przeszlifować i pociągnąć lakierem. Ale to już kosmetyka.


Dzięki wielkie Romku za ten patent. Jakość cięcia listewek w 100% zadowalająca :)

[RomekS]

Bardzo ładnie.
Jarek bardzo dobrze to rozwiązałeś.

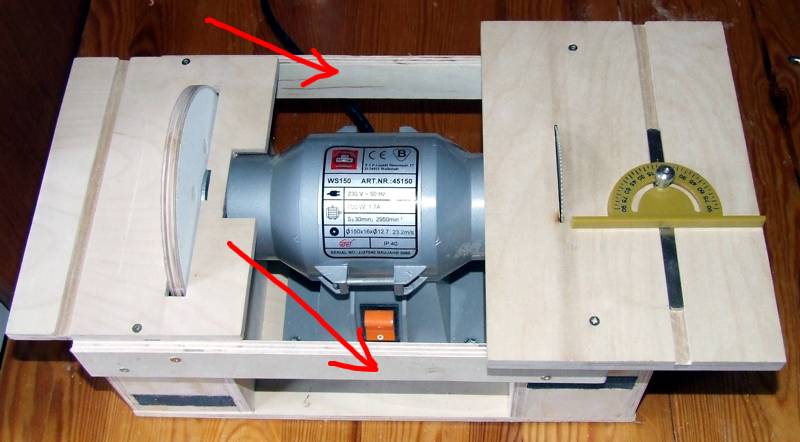

Dla budujących mała informacja.
W celu zapewnienia sztywności konstrukcji musiałem wzmocnić
całość dwoma listwami sklejkowymi.
Rozwiązanie Jarka jest lepsze.

[Rosol154]

Witam serdecznie. Czy mógłby ktoś podesłać mi plany tego urządzenia na maila (rosol154@o2.pl)? Ponieważ link do nich nie działa. Z góry dziękuje.


Pozdrawiam Rafał
