Stół krzyżowy

[RomekS]

Ciągnąc dalej wątek wiertarkowy zaprojektowałem i zacząłem
wykonywanie stołu krzyżowego (koordynacyjnego),
z wykorzystaniem prowadnic szufladowych.

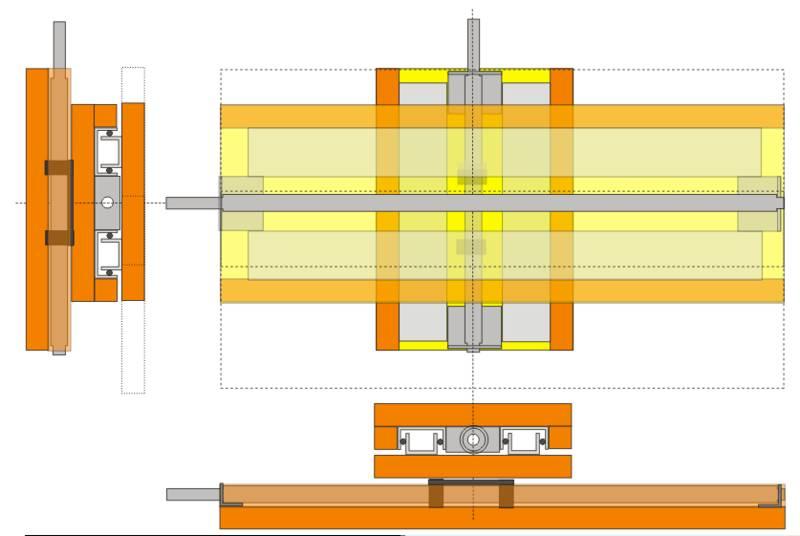

Jak wyjdzie załączę rysunki w skali 1: 1.

Przewidywany zakres regulacji :

posuw podłużny - 200 mm
Posuw poprzeczny - 60 mm
Rozmiar stołu 200 x 70 mm
Jeden obrót śruby poprzecznej i podłużnej = 1 mm
Dwie nakrętki kasują luz.
Sprawdzone praktycznie. Teoria może być inna.

[RomekS]

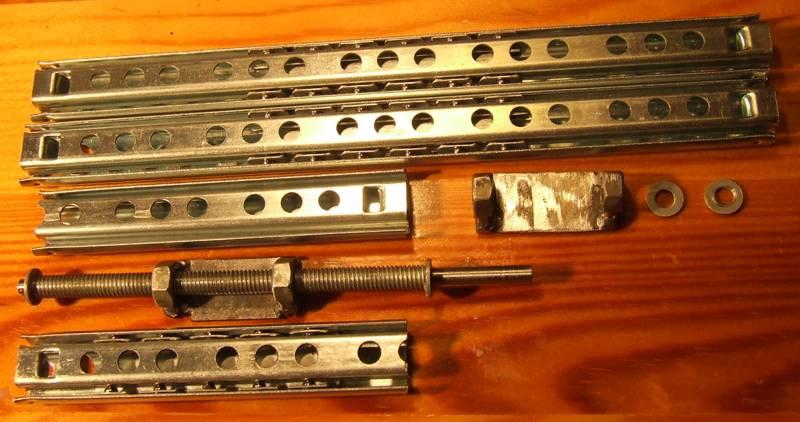

Przymiarki....

[Andrzej1]

Jesteś niestrudzony - gratulacje.
Z ukłonami
Andrzej Korycki

[korasonek]

Witam
RomekS jeszcze dwa silniki krokowe na końcach, jakiś sterownik i CNC jak malowane:)
Pozdrawiam
Piotr

[RomekS]

Dziękuję Kolegom.
Co do tematu to stół nie ma żadnych luzów. Jest jak zamurowany.
Drobne niedokładności montażowe spowodowały .....skasowanie luzów.

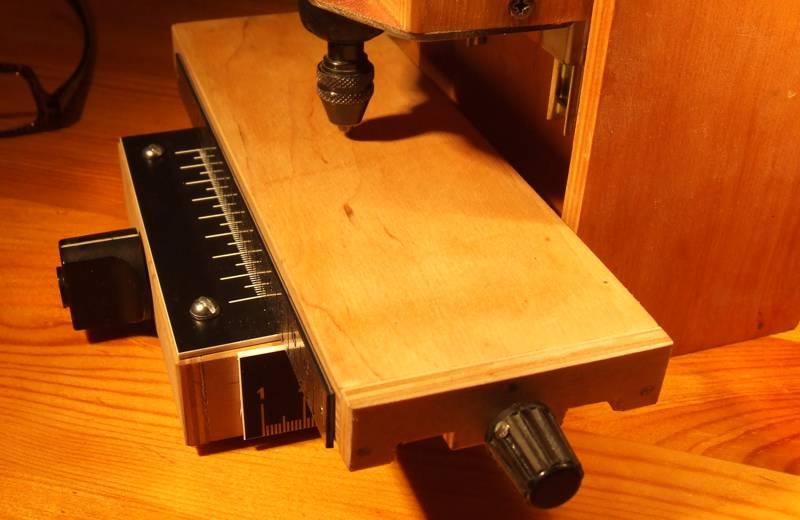

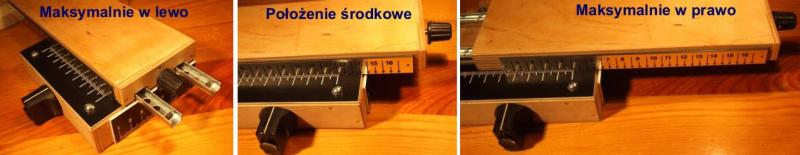

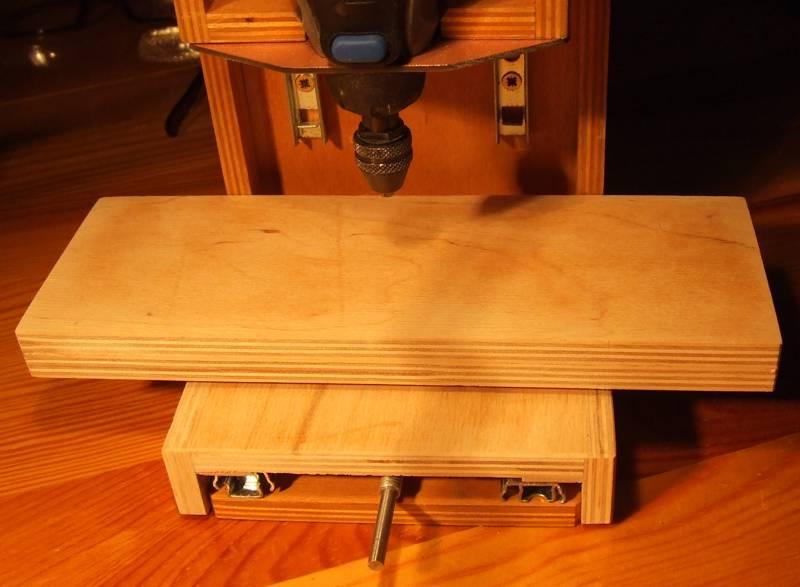

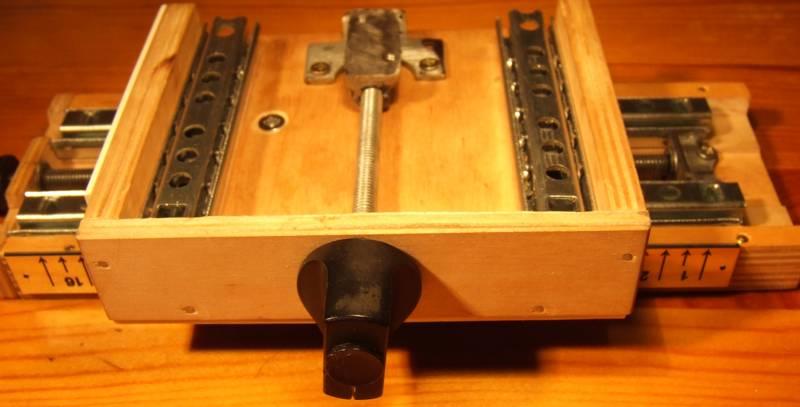

Parę fotek w różnych położeniach. Obracając 10 razy przesuw jest dokładnie 1 cm.
Luz osiowy (gdyby z czasem wystąpił) kasuje się podkładkami. Jest spory zapas na kasowanie.
Ogólnie jestem z niego (stołu ) bardzo zadowolony.
Frezowania załączę niebawem. Dokładność ustawiania można przyjąć 0,25 mm
czyli ćwierć obrotu.

[RomekS]

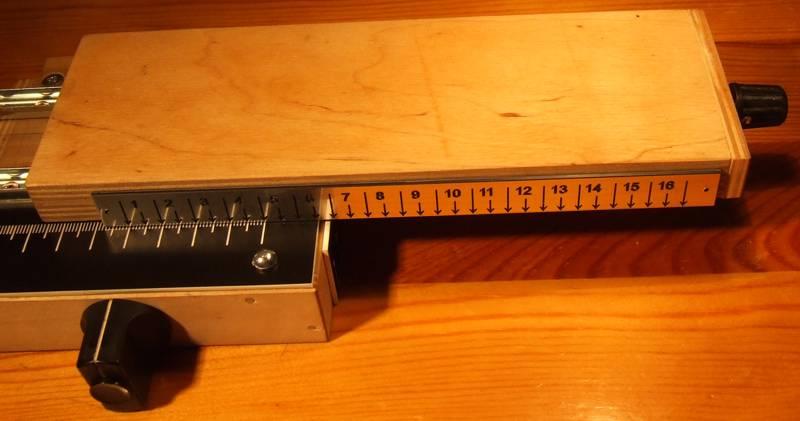

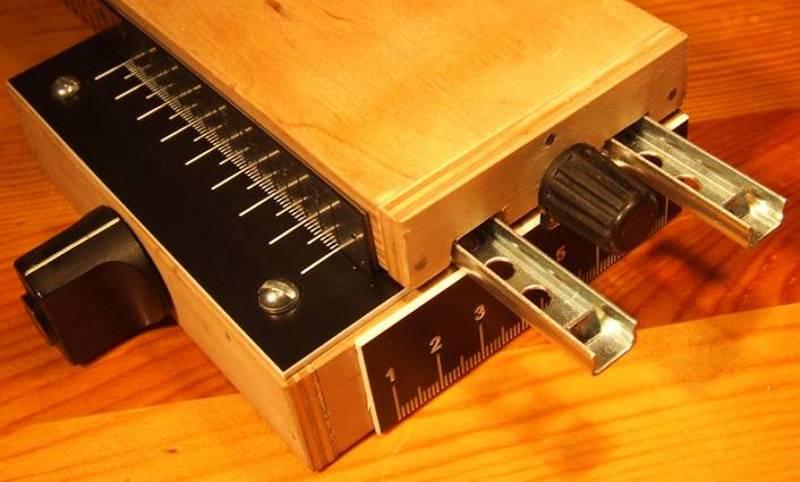

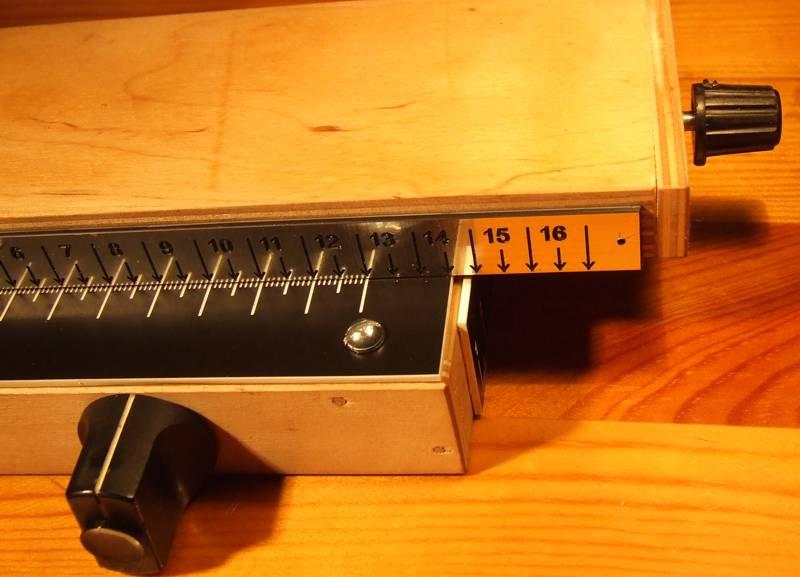

I kilka innych fotek jak to wygląda z zewnątrz.

[RomekS]

Po skręceniu całości
oś przesuwu obraca się z pewnym oporem i nie trzeba stosować żadnych blokad.

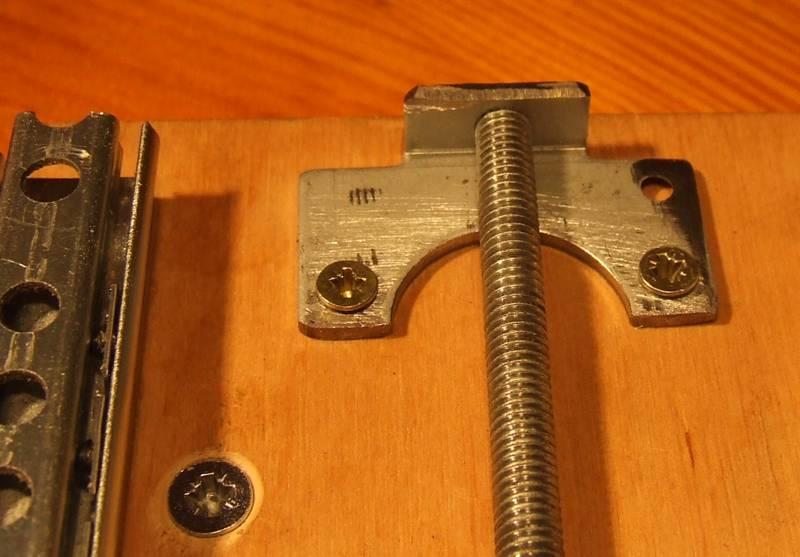

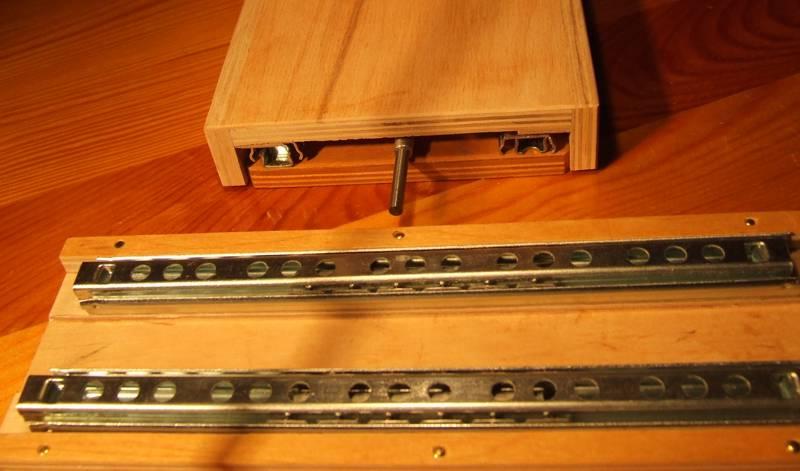

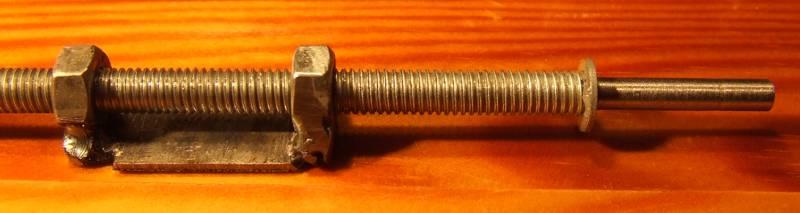

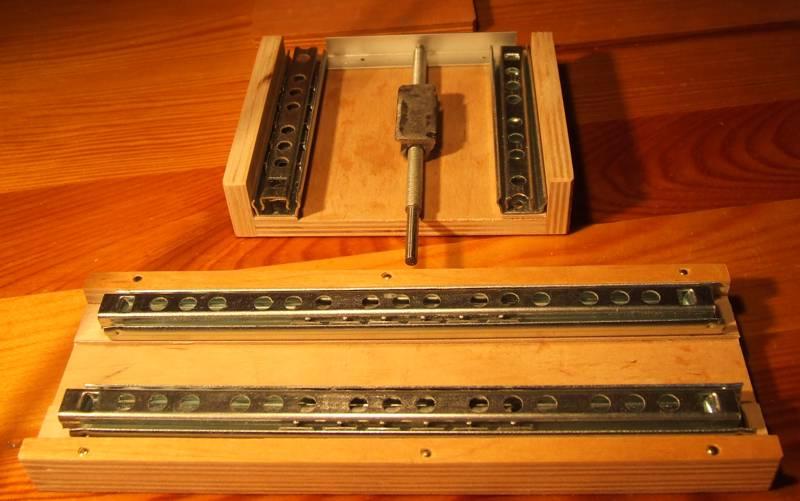

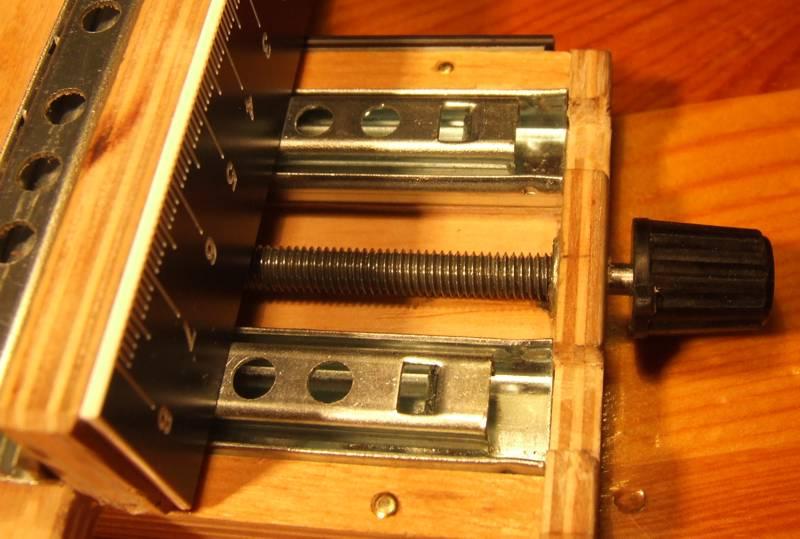

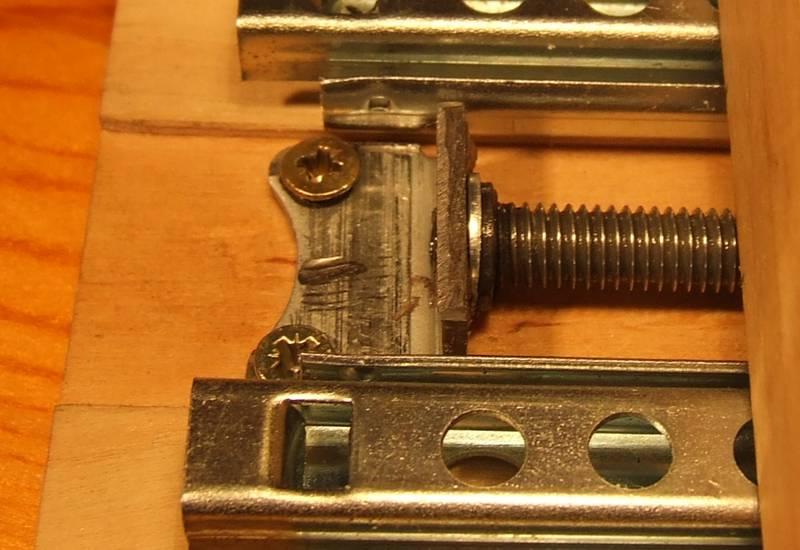

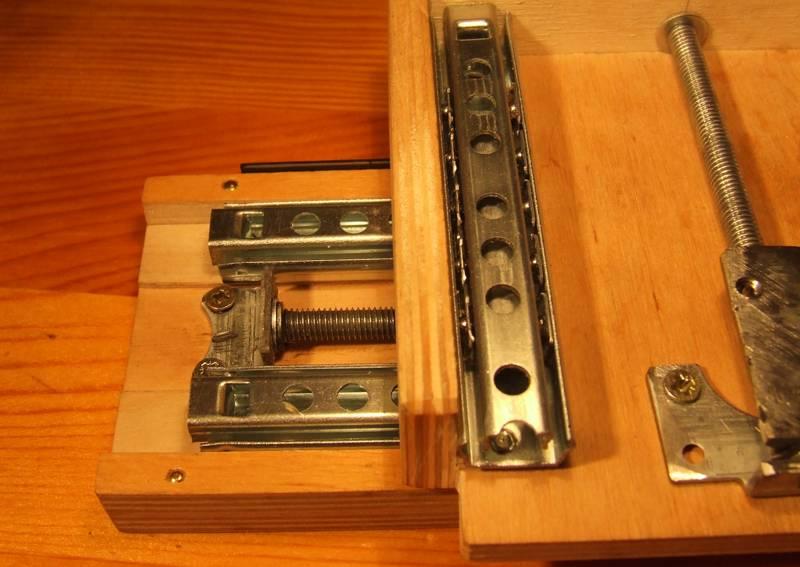

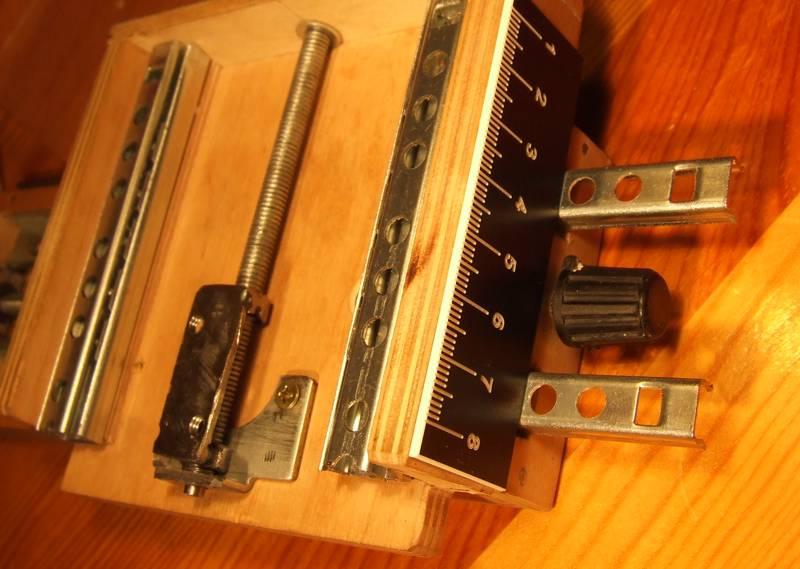

Tu zapodaję fotki stolika od środka.

[RomekS]

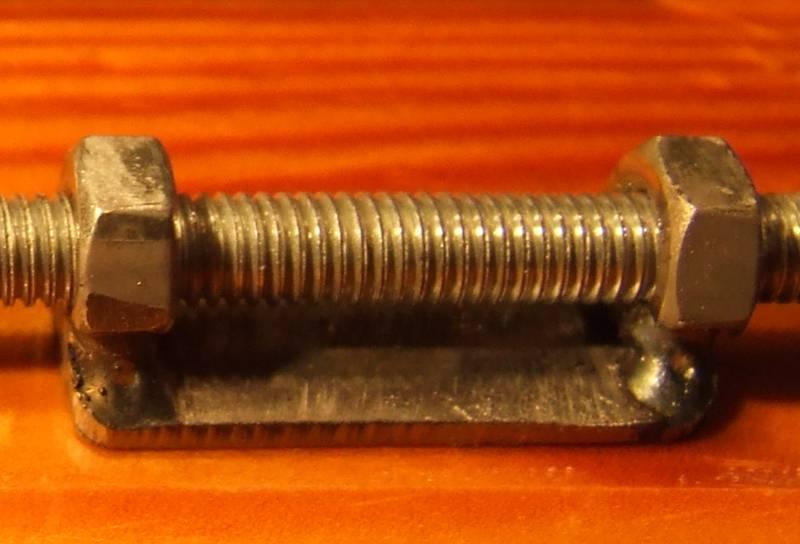

I ostatnia seria 3 fotek. Gdyby były pytania to proszę pytać.

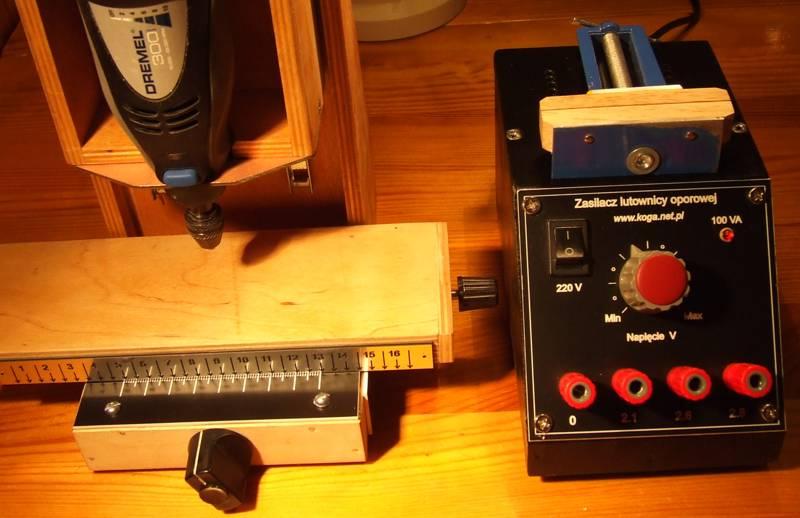

O zasilaczu nie zapomniałem....:) Będzie ciąg dalszy.


.

[kagra]

Super.Wygląda lepiej od Proxxona i kilka stówek zaoszczędzone.Do pracy modelarza amatora narzędzie niezastąpione.Romek,gdzie taką podziałkę można nabyć?Tą ze strzałkami.

Pozdrawiam.Kazimierz

[RomekS]

Dzięki Kazimierz. To Ty zainspirowałeś budowę.

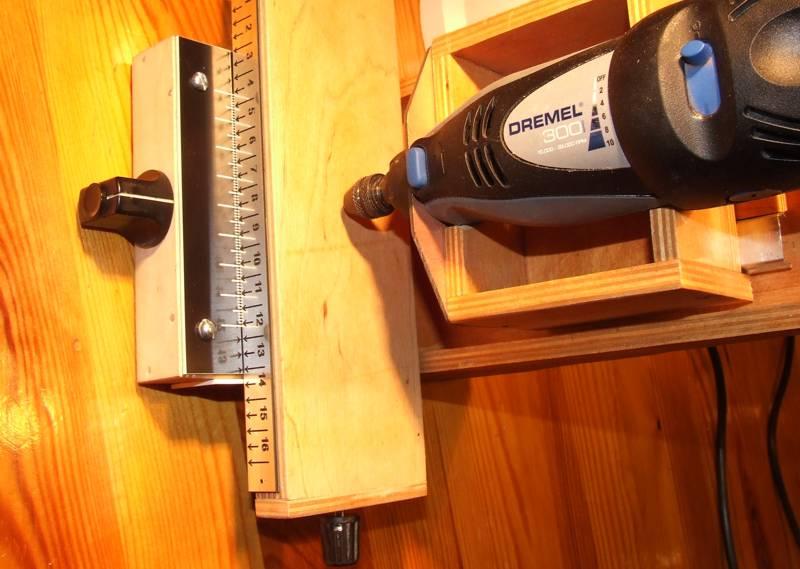

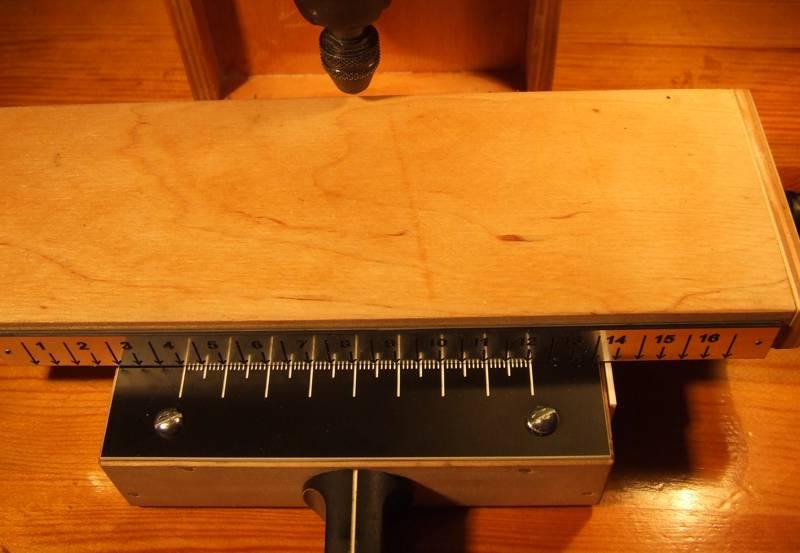

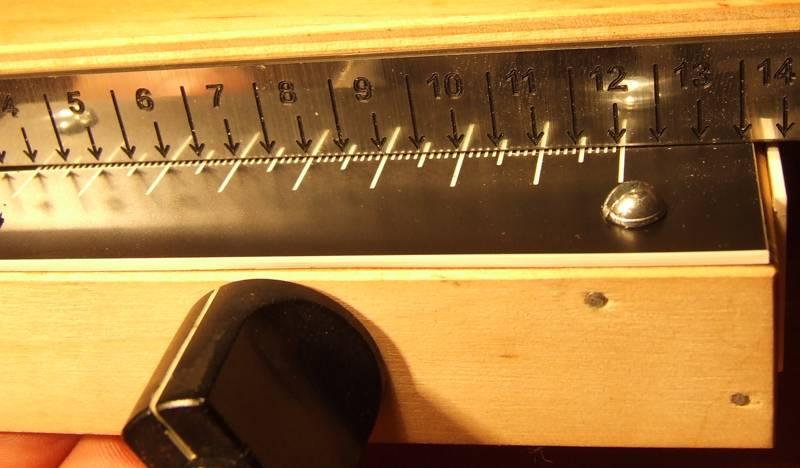

Linijka jest ze "srebrnej " płyty grawerskiej.
Ma tę zaletę, że odbija się w niej jak w lusterku skala czarno - biała co ułatwia ustawianie.
Prześlij Kaziu wymiary to Ci "grawernę...". Niestety max. długość to 190 mm.

W osi "Y" przesuw jest 45 mm.
W osi "X" 140 mm (czyt. 140 obrotów- dlatego pokrętło jest mniejsze)
W osi "Z" 75 mm (jeszcze bez śruby)
