O:Urządzenie do lutowania oporowego
:) http://www.rcskorpion.pl/product_info.php?cPath=274_275&products_id=6371
- RomekS
- Posty: 3205
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}
O:Urządzenie do lutowania oporowego
Ciekawie rozwiązane szczypce. Dzięki Grzesiu.
Jest to zgrzewarka do drutów stalowych.
Dlatego podano prądy zgrzewania, jest to prawdopodobnie
wyładowanie elektrolitu o dużej pojemności (rzędu kilku mF).
Ze specyfikacji:
Napięcie zasilania: 230V,
Napięcie wyjściowe: maks. 24V,
Skala napięcia zgrzewania: min.; śred.; maks. (18/21/24V),
Moc zgrzewania: maks. 2500A przy 24V,
Styki szczypców zgrzewających: solidnie przytwierdzone,
Dioda gotowości/wskaźnik obsługi.
Moc 2500A x 24V = 60 KW (tyle to ma transformator osiedlowy)
Przy wyładowaniu natomiast jest to możliwe bo trwa bardzo krótko.
Ja natomiast robię lutownicę punktową do różnych drutów.
Po rozgrzaniu miejsca styku dotyka się cyną i mamy połączenie.
Nie będzie to zgrzewarka. Niemniej szczypce są niezłe, też chyba tak zrobię.
Jest to zgrzewarka do drutów stalowych.
Dlatego podano prądy zgrzewania, jest to prawdopodobnie
wyładowanie elektrolitu o dużej pojemności (rzędu kilku mF).
Ze specyfikacji:
Napięcie zasilania: 230V,
Napięcie wyjściowe: maks. 24V,
Skala napięcia zgrzewania: min.; śred.; maks. (18/21/24V),
Moc zgrzewania: maks. 2500A przy 24V,
Styki szczypców zgrzewających: solidnie przytwierdzone,
Dioda gotowości/wskaźnik obsługi.
Moc 2500A x 24V = 60 KW (tyle to ma transformator osiedlowy)
Przy wyładowaniu natomiast jest to możliwe bo trwa bardzo krótko.
Ja natomiast robię lutownicę punktową do różnych drutów.
Po rozgrzaniu miejsca styku dotyka się cyną i mamy połączenie.
Nie będzie to zgrzewarka. Niemniej szczypce są niezłe, też chyba tak zrobię.
- RomekS
- Posty: 3205
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}
O:Urządzenie do lutowania oporowego
Dzisiaj robiłem próby.
Wypadły bardzo dobrze. Lutowałem drut (skrętka kat.V) 0,3 mm.
Lutuje się wyśmienicie i punktowo. Fotki załączę.

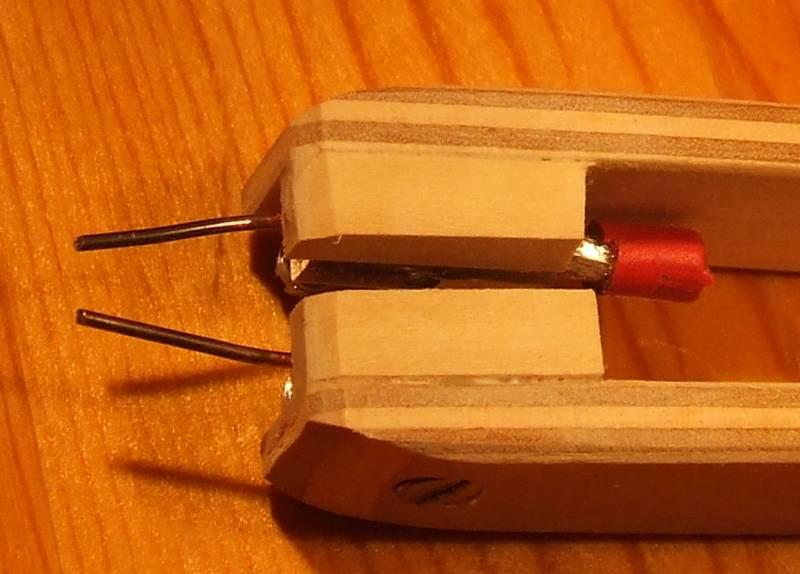

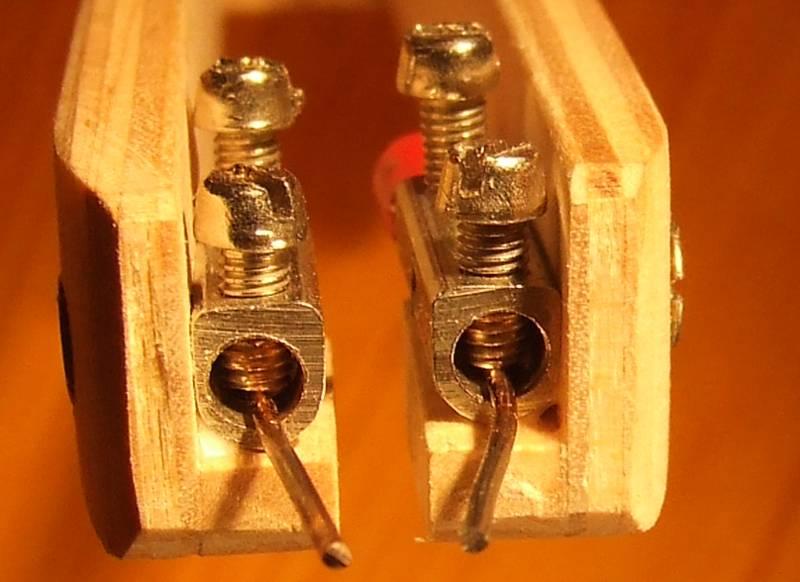

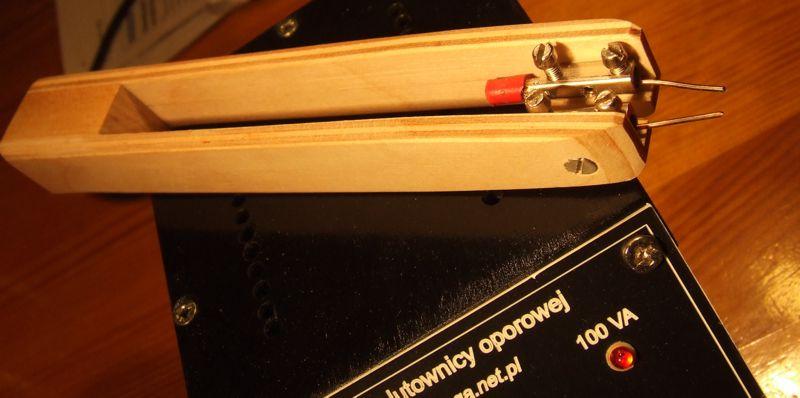

Teraz fotki szczypiec.

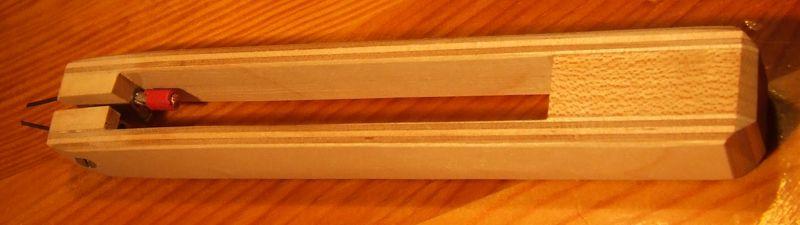

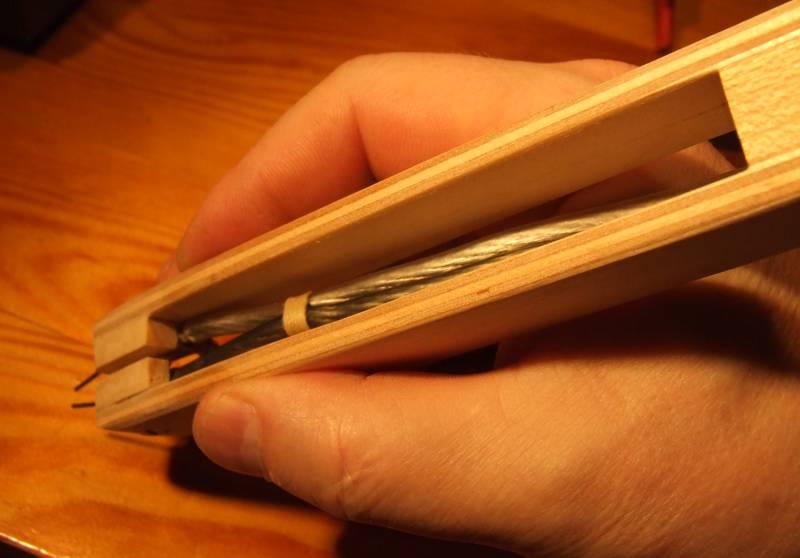

Rozwiązania najprostsze są najlepsze. Szczypce są ze sklejki 6 mm.
Na grot użyłem drutu stalowego od migomata. Lepszy byłby 1 mm drut ze stali nierdzewnej
lun niklowany. Chodzi o to aby się go cyna nie czepiała.
Do fotek zostawiłem część grubego drutu zasilającego.
Wymieniam go jednak na przewód od głośników
który jest dużej średnicy i bardziej elastyczny.
Przewód ten kupię niestety dopiero jutro.
Wypadły bardzo dobrze. Lutowałem drut (skrętka kat.V) 0,3 mm.
Lutuje się wyśmienicie i punktowo. Fotki załączę.
Teraz fotki szczypiec.
Rozwiązania najprostsze są najlepsze. Szczypce są ze sklejki 6 mm.
Na grot użyłem drutu stalowego od migomata. Lepszy byłby 1 mm drut ze stali nierdzewnej
lun niklowany. Chodzi o to aby się go cyna nie czepiała.
Do fotek zostawiłem część grubego drutu zasilającego.
Wymieniam go jednak na przewód od głośników
który jest dużej średnicy i bardziej elastyczny.
Przewód ten kupię niestety dopiero jutro.
- RomekS
- Posty: 3205
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}
O:Urządzenie do lutowania oporowego
I szczególiki....
Przed chwilą dostałem przewód głośnikowy. Jest elastyczny i ma odpowiednią średnicę.
Ten "stary" był sztywny. O przewód chodzi....

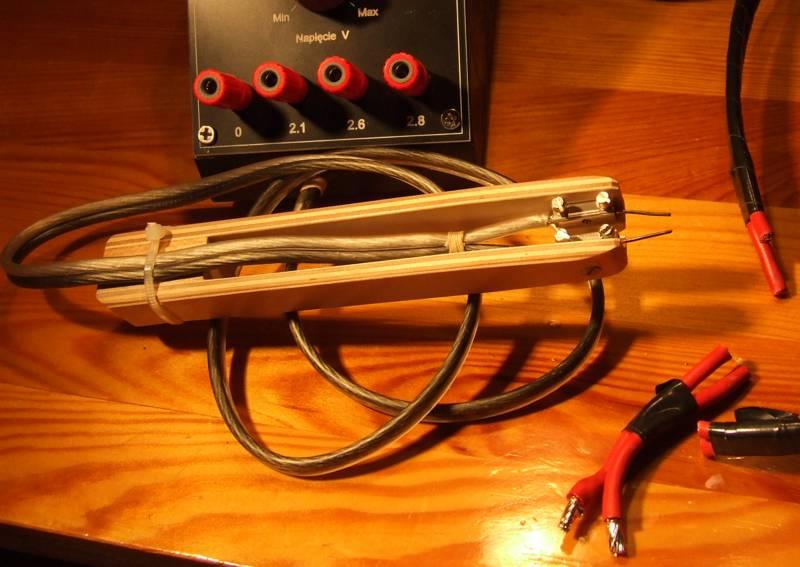

Przy regulacji na triaku, zaciski (te czerwone) są zbędne. Przewód podłączony jest do skrajnych
końcówek uzwojenia wtórnego.
Ze szczypiec jestem zadowolony bo są proste, precyzyjne i wygodne.

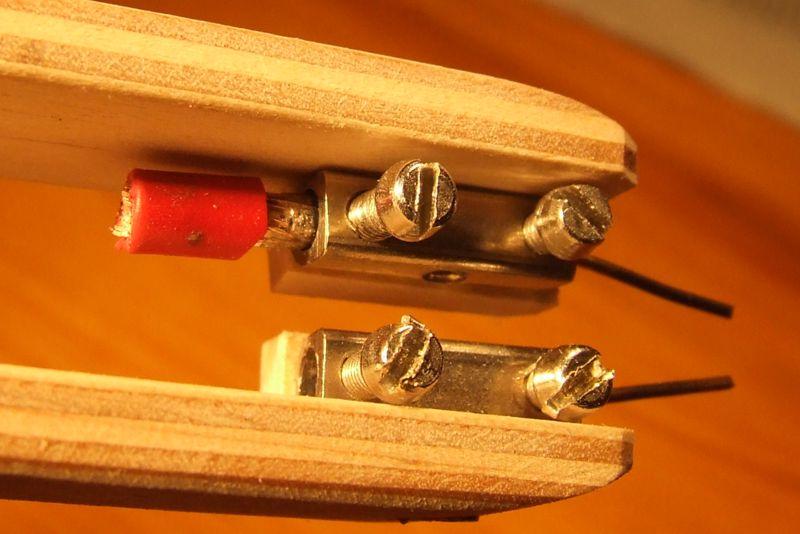

Mają zabezpieczenie przed zwarciem (te dwa wklejone klocki ustalające)
Przed chwilą dostałem przewód głośnikowy. Jest elastyczny i ma odpowiednią średnicę.
Ten "stary" był sztywny. O przewód chodzi....
Przy regulacji na triaku, zaciski (te czerwone) są zbędne. Przewód podłączony jest do skrajnych
końcówek uzwojenia wtórnego.
Ze szczypiec jestem zadowolony bo są proste, precyzyjne i wygodne.
Mają zabezpieczenie przed zwarciem (te dwa wklejone klocki ustalające)
- RomekS
- Posty: 3205
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}
O:Urządzenie do lutowania oporowego

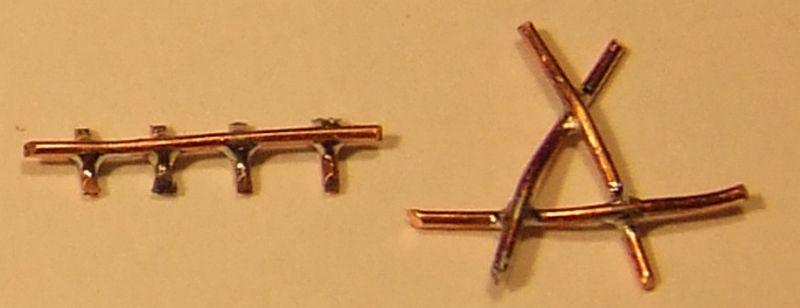

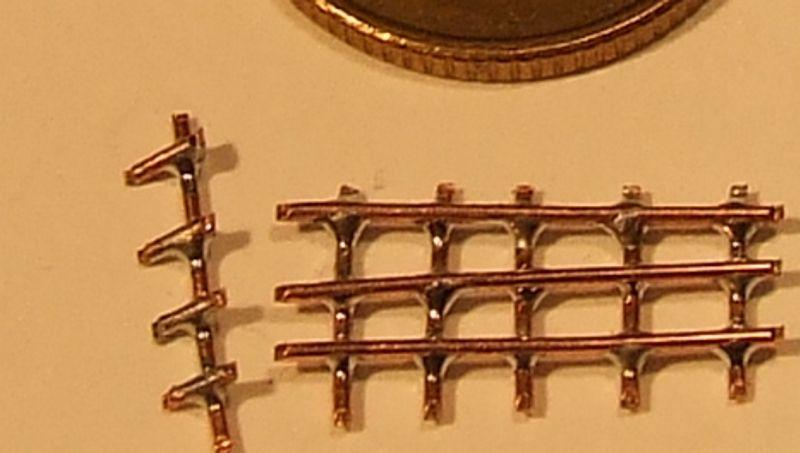

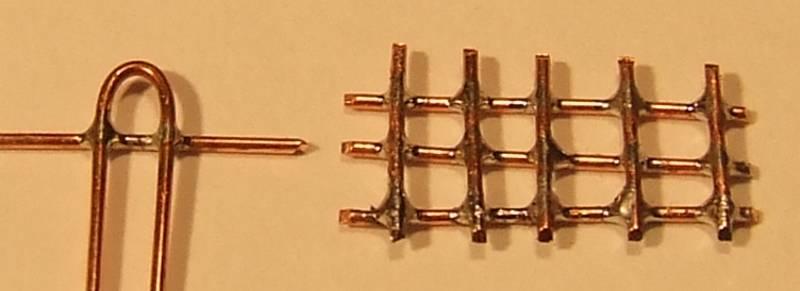

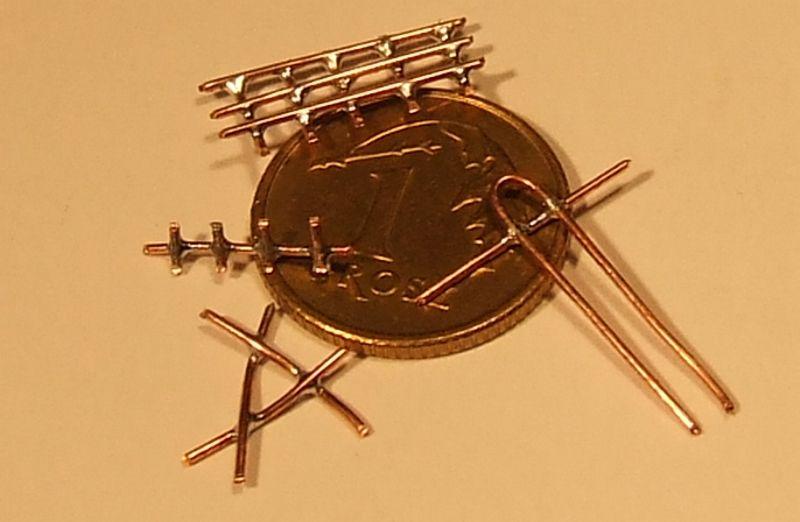

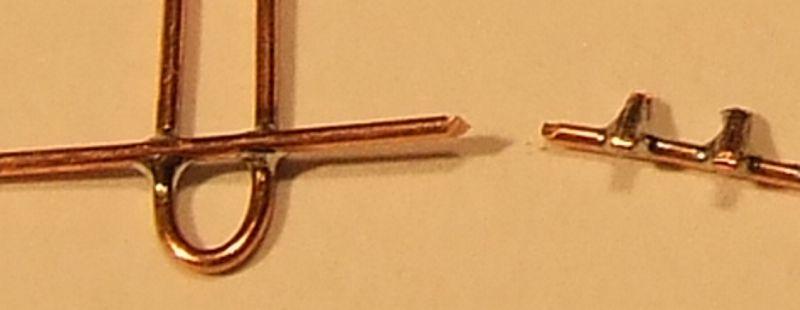

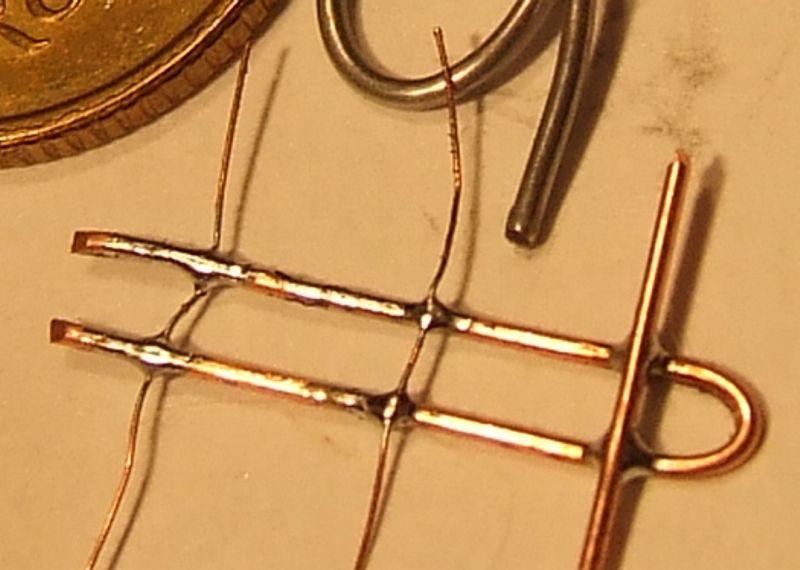

Pierwszy raz lutowałem tą techniką.
Na razie nie mam wprawy.
Jak nabiorę to luty będą bardziej powtarzalne
Niemniej lutować można bardzo precyzyjnie.
Urządzonko spełnia swoją rolę w 100%.
Jestem pozytywnie zaskoczony.
Regulator jest w środkowym położeniu. Napięcie stosowane
do lutowania drucika 0,3 mm to około 2,4 V.
Włącznik nożny ze starej prasowalnicy.
Cyna z topnikiem o średnicy 0,5 mm.
Pewnie jest i cieńsza, ale innej nie miałem.
Cieńszą można lutować jeszcze precyzyjniej.
No i nie ma "zimnych lutów".
Polecam.
Koniec
Na razie nie mam wprawy.
Jak nabiorę to luty będą bardziej powtarzalne
Niemniej lutować można bardzo precyzyjnie.
Urządzonko spełnia swoją rolę w 100%.
Jestem pozytywnie zaskoczony.
Regulator jest w środkowym położeniu. Napięcie stosowane
do lutowania drucika 0,3 mm to około 2,4 V.
Włącznik nożny ze starej prasowalnicy.
Cyna z topnikiem o średnicy 0,5 mm.
Pewnie jest i cieńsza, ale innej nie miałem.
Cieńszą można lutować jeszcze precyzyjniej.
No i nie ma "zimnych lutów".
Polecam.
Koniec
- RomekS
- Posty: 3205
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}
O:Urządzenie do lutowania oporowego

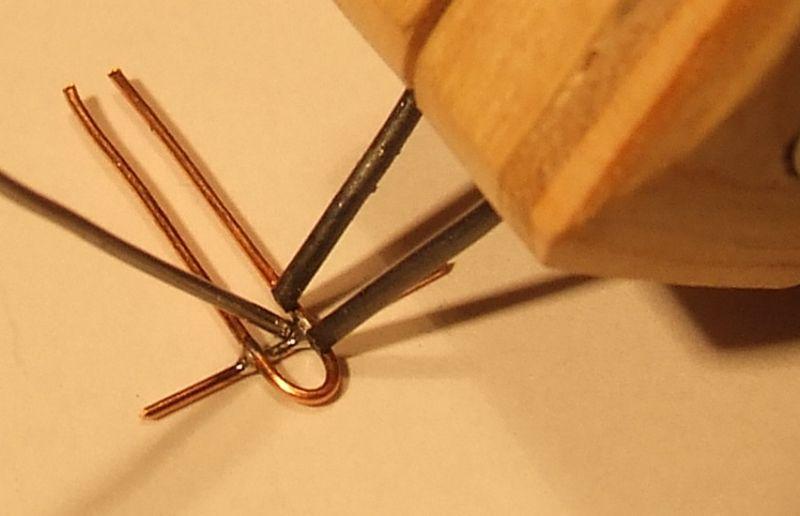

I jeszcze może "Technika lutowania".
Taki sposób był najłatwiejszy i przynosił najlepsze efekty.
Pewnie są i inne...
Taki sposób był najłatwiejszy i przynosił najlepsze efekty.
Pewnie są i inne...
- antosiek
- Posty: 465
- Rejestracja: 04 gru 2010, 21:55
O:Urządzenie do lutowania oporowego
Kawał dobrej roboty.
Możesz spróbować topnika w płynie. Ciekawe czy by się sprawdziło. Ostatnio używam czegoś takiego.
Zdecydowanie wychodzi mniej cyny. Cyna cieńsza też jest.
Mam jeszcze pytanie. Jaką techniką wykonałeś płytę czołową?
Możesz spróbować topnika w płynie. Ciekawe czy by się sprawdziło. Ostatnio używam czegoś takiego.
Zdecydowanie wychodzi mniej cyny. Cyna cieńsza też jest.
Mam jeszcze pytanie. Jaką techniką wykonałeś płytę czołową?
- RomekS
- Posty: 3205
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}
O:Urządzenie do lutowania oporowego
antosiek napisał:
Dzięki Antosiek.
Płyta czołowa to czarna płyta grawerska,
- projekt płyty w Corelu
- grawerka mechaniczna

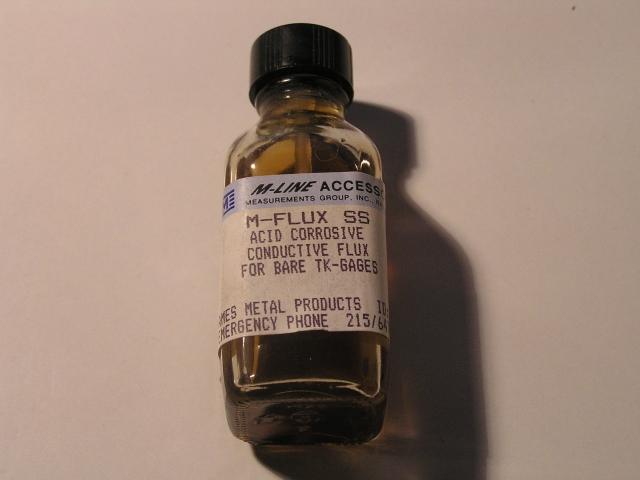

Zastosowałem topnik w postaci pasty.
Cyna faktycznie lepiej się rozlewa. (po lewej)
Cyna ma dokładnie 0,7 mm i ciężko ją z tak "grubego wałka" dozować.
Kawał dobrej roboty.
Możesz spróbować topnika w płynie. Ciekawe czy by się sprawdziło. Ostatnio używam czegoś takiego.
Zdecydowanie wychodzi mniej cyny. Cyna cieńsza też jest.
Mam jeszcze pytanie. Jaką techniką wykonałeś płytę czołową?
Dzięki Antosiek.
Płyta czołowa to czarna płyta grawerska,
- projekt płyty w Corelu
- grawerka mechaniczna
Zastosowałem topnik w postaci pasty.
Cyna faktycznie lepiej się rozlewa. (po lewej)
Cyna ma dokładnie 0,7 mm i ciężko ją z tak "grubego wałka" dozować.
-
- Posty: 56
- Rejestracja: 04 gru 2010, 21:56
O:Urządzenie do lutowania oporowego
Witaj Romku,
świetny przyrząd.
Myślę że na końcówki szczypiec nadawałyby się grubsze igły do szycia, co Ty na to ?
No i zdecydowanie cieńsza cyna.
Poza tym jest SUPER !!!
świetny przyrząd.
Myślę że na końcówki szczypiec nadawałyby się grubsze igły do szycia, co Ty na to ?
No i zdecydowanie cieńsza cyna.
Poza tym jest SUPER !!!
Pozdrawiam serdecznie
Tadeusz "Teos" Jankowski
www.zegluga.info
Tadeusz "Teos" Jankowski
www.zegluga.info
-
- Posty: 214
- Rejestracja: 04 gru 2010, 21:56
O:Urządzenie do lutowania oporowego
Urządzenie pierwsza klasa sam będę robił . Co do cyny to zawsze można jej przekrój zmniejszyć poprzez zamocowanie jej jednym końcem w imadle a drugim końcem pociągnąć kombinerkami w ten sposób zmniejszy się przekrój.
