Frezarka CNC

[Marecki]

Budowa różnych narzędzi to już oddzielne hobby :)
Tym razem chciałbym zbudować małą i w miarę prostą frezarkę CNC
CNC to dla mnie całkowicie nowy temat i powiedzmy sobie szczerze na którym
zupełnie się nie znam .
Niestety w domowych warunkach nie mam możliwości wykonania ramy z metalu ,
dlatego konstrukcja maszyny tradycyjnie będzie oparta na textolicie :)
Znacznie trudniej było wybrać odpowiednią elektronikę do sterowania maszyny
.
Własnoręczna budowa sterownika nie wchodzi w grę dlatego musiałem kupić coś
gotowego .
Początkowo zainteresowałem się prostym sterownikiem :
http://www.akcesoria.cnc.info.pl/sterowniki_cnc_3d_1a.htm
jednak ze względu na sterowanie 1/2 kroku oraz ograniczenie do 1,5 A na
silnik postanowiłem z tego zrezygnować
i zamówić coś bardziej rozwojowego z nieco lepszymi parametrami .
Do sterownika jeszcze wrócę :)
Frezarka ma mieć pole robocze w granicach (X, Y, Z) 200x200x50 mm
rama z texstolitu , na osi X i Y wałki fi 16 z panewkami , oś Z wałki fi 12
Śruba pociągowa ze zwykłym gwintem fi10/1,5mm
Niestety elektronika pochłonęła wszystkie fundusze dlatego na razie muszę
zapomnieć
o łożyskach liniowych i śrubach trapezowych czy kulowych i innych
wspaniałych wynalazkach :(
Jako wrzeciono posłuży Dremel - trochę słaby ale musi wystarczyć .
Przeznaczenie - frezowanie w drewnie i w miarę możliwości grawerowanie w
miękkich metalach (oczywiście w granicach rozsądku i możliwości maszyny)

Wiem że na forum są specjaliści którzy zajmują się tematem CNC zawodowo -
jeżeli ktoś miałby jakieś uwagi i porady to bardzo proszę o pomoc i
doradztwo .

[Marecki]

Sterownik frezarki wykonany na zamówienie oparty na sterownikach WS-2H542M 4,2 A z krokiem 1/128





silniki FL57STH76-2804A 1,89 Nm (2,8A)

[Marecki]

Tak wygląda całe sterowanie :




a tu krótki filmik z próby na silnikach :
Film ma około 3 MB

Teraz trzeba zabrać się ze mechaniczną stronę tematu :)

[Handszpak]

Co znaczy ten skrut CNC?

[Marecki]

CNC to Computer Numerical Control

zajrzyj Tu :

http://www.cnc.info.pl/topics30/faq-i-slownik-terminow-vt518.htm

[mirek]

Projekt bardzo ciekawy a zarazem szalenie trudny do wykonania w warunkach domowych!
Pierwsze kroki już zrobione, ale to jest dopiero początek długiej i żmudnej drogi konstruktora.
Myślę, że projekt jest na tyle ciekawy, wzbudzi szersze zainteresowanie, a kto wie może i znajdziesz naśladowców.
Temat jak najbardziej na topie i raczej znajdziesz wsparcie wielu kolegów, którzy maja styczność z takimi urządzeniami, a może i sami już poczynili pewne próby w tym kierunku.
Samo urządzenie to dopiero połowa sukcesu, jeszcze odpowiednie oprogramowanie i tu też widzę pole do popisu dla naszych speców informatyków

[Budrys]

mirek napisał:

Projekt bardzo ciekawy a zarazem szalenie trudny do wykonania w warunkach domowych!
Pierwsze kroki już zrobione, ale to jest dopiero początek długiej i żmudnej drogi konstruktora.
Myślę, że projekt jest na tyle ciekawy, wzbudzi szersze zainteresowanie, a kto wie może i znajdziesz naśladowców.

Od jakiegoś czasu (wizyty na I Festiwalu w Łodzi) śledzę temat CNC jako taki, w kontekście modelarstwa szkutniczego (historyczne jednostki żaglowe). Niestety odczuwam niedosyt wiedzy od strony informatyki i jej zastosowań. A jest to najciekawszy kierunek realizacji oprzyrządowania mechanicznego dla potrzeb modelarskich. Zarówno sterowanego automatycznie (programowo) jak i ręcznie (impulsowo). I jednak łatwiejszego do wykonania w warynkach domowych niż klasyczne - gotowe elementy konstrukcyjne (systemowe), reszta to inwencja własna.

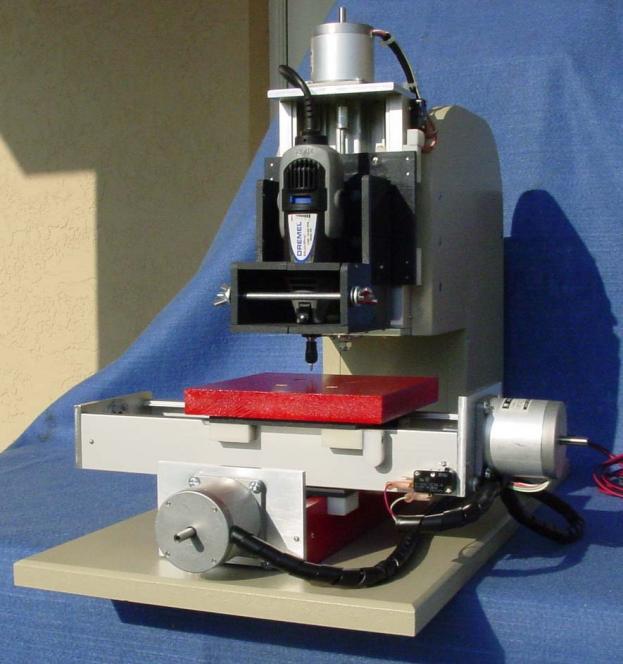

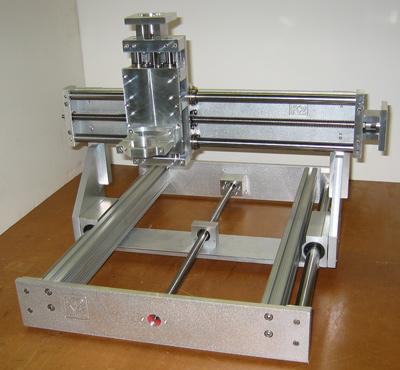

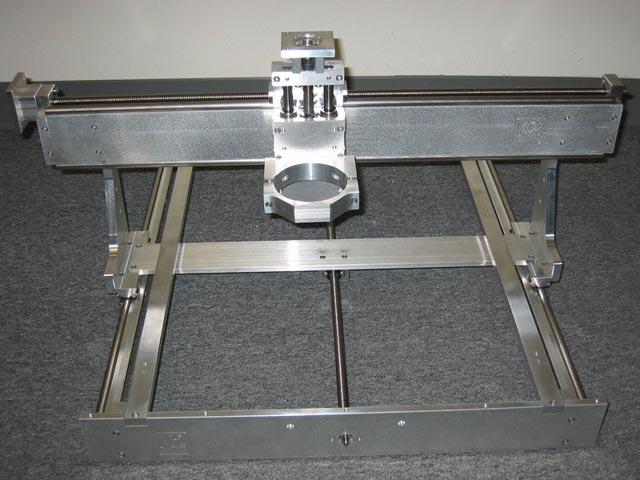

Parę przykładów:

[RomekS]

Niby...
X, ,,,,Y,,,,,,Z,,,,,,,
Diabeł jednak tkwi w szczegółach.
Mam w pracy grawerkę X...Y....
plus Z.... ale tylko w 8 głębokościach.
Powiem szczerze, że maszyna robi wrażenie.
Ważnym elementem są frezy,
mam nadzieję, że głowiczka Dremela to wytrzyma.
Ale ogólnie piękna sprawa
taka maszyna.
Oprogramowanie to rzecz wtórna,
chociaż na ww ploter grawerujący
jest zabezpieczenie sprzętowe w postaci klucza USB.
Powodzenia. Powinno się udać.

[Marecki]

mirek napisał:

Samo urządzenie to dopiero połowa sukcesu, jeszcze odpowiednie oprogramowanie
i tu też widzę pole do popisu dla naszych speców informatyków

Z oprogramowaniem nie jest tak źle .
Na początek można skorzystać z prostego darmowego softu np TurboCNC ,
jest też trochę różnych wersji demonstracyjnych oczywiście mocno ograniczonych w działaniu np Mach 2


Budrys napisał:

łatwiejszego do wykonania w warynkach domowych niż klasyczne
- gotowe elementy konstrukcyjne (systemowe), reszta to inwencja własna.

Faktycznie można dostać sporo gotowych elementów konstrukcyjnych ,
ale trzeba liczyć się z dużymi kosztami .


RomekS napisał:

Ważnym elementem są frezy,
mam nadzieję, że głowiczka Dremela to wytrzyma.

Mam nadzieję że na początek do prostego i krótkiego w czasie frezowania Dremel da sobie radę .
Oczywiście jednorazowe frezowanie musi być dość płytkie i ze stosunkowo wolnym posuwem ,
tak więc maszynka nie będzie zbyt szybka , ale chyba nie o to chodzi :)

[Marecki]

No, to ruszyła budowa frezarki :)
wałki na oś X - fi 16 mm
wałki na oś Z - fi 12 mm
