BOUNTY 1:50

[JHJT]

Witam wszystkich,
Niedawno dołączyłem do Waszego grona, jednak wcześniej długo śledziłem co dzieje się na forum i tak jakoś tknęło mnie to do tego by powrócić do swojej pasji z wcześniejszych lat.

W czasach szkolnych wiele swojego czasu spędziłem na modelowaniu żaglowców. W głównej mierze były to modele kartonowe "Szkutnika" - Karaka, Szebeka, "Mały Modelarz" - Piotr z Gdańska... Trochę plastiku - dużo by wymieniać...

Amerigo Vespucci


HMS VICTORY


PINTA


Karawela Piotr z Gdańska


Szebeka (po sztormach...)


Od dawna w głowie siedzi mi Bounty, więc rozpocząłem budowę kartonowego modelu Bountu SHIPYARD-u... po ukończeniu kadłuba stwierdziłem że to już nie to i że najwyższy czas spróbować swoich sił z drewnem i fornirem.

Wolnego czasu mam niewiele stąd budowa do błyskawicznych należeń nie będzie.

[JHJT]

Prace nad Bounty rozpocząłem od zeskanowania, przeskalowania i wydrukowania potrzebnych arkuszy.

Arkusze nakleiłem na płytę paździerzową o standardowej grubości, co w miarę zgodziło się z zalecaną w "wycinance" grubością szkieletu - około 4mm.



W imadło w warsztacie teścia zamocowałem wyrzynarkę z drobnym zębem brzeszczotem ku górze i w 2-3 godziny wyciąłem wszystkie elementy.

Każdy element dodatkowo oszlifowałem żeby usunąć nierówności i niedokładności przy wycinaniu...

Poskładałem na sucho - pasowało - rozłożyłem i przystąpiłem do sklejania...

Po sklejeniu szkieletu:



Kolejną czynnością było pozdzieranie fragmentów papieru tak by można było powklejać fragmenty sosnowych listewek pomiędzy wręgi by utworzyć "pierwsze poszycie"


[JHJT]

Przy wklejaniu listewek przez cały czas trzeba kontrolować żeby nie zwichrować szkieletu, po moich doświadczeniach przy kolejnym modelu pomyślę o usztywnieniu konstrukcji, przymocowanie do czegoś żeby nie mieć z tym problemu.
Wklejanie pierwszego poszycia pod listewki:









[JHJT]

Pierwszy szlif bez szpachlowania...
Wiórki i drobiny drewna wymieszałem z lakierem (twardym) i zrobiłem naturalną szpachlę z drewna (tak jak robią parkieciarze)...


Metoda do pozatykania dużych niedoróbek... średnio się szlifuje, a może kiepski lakier... tak czy owak po kilku takich zabiegach trochę nabrał kształtów.

No i zrobiłem rufę... dokleiłem dodatkowe wsporniki po zewnątrz kadłuba żeby się to jakoś trzymało

Nie byłbym sobą gdybym nie wymyślił czegoś dziwnego...
Wewnątrz szkieletu zrobiłem sobie mini instalację - bateryjka, kabelki, kostka, włącznik i diody... chcę by można było zapalić wewnątrz rufy i na latarniach światła...
Trochę gryzie się to z przeznaczeniem (sadzonki drzewek chlebowych...) ale stwierdziłem że jak nie zrobię teraz to tej szansy już nie będę miał... niech będzie.



Sory za jakość zdjęć - głucha noc i komórka...

[JHJT]

Kolejne szpachlowania i szlifowania... tym razem szpachlówką samochodową





Powierzchnię pod przyklejenie listewek pokładu zrobiłem z dwóch kawałków obłogu 1,5mm, powycinałem otwory, dopasowałem i przykleiłem.



i z diodami...


na burtach mam pod poszyciem zwinięte kabelki do wyprowadzenia w boki...

Nadchodzi czas na wycinanie listewek i zbudowanie odpowiednich przyrządów...

Pytania do Kolegów...
Jakie długości i szerokości desek były wykorzystywane do budowy żaglowców z tamtych terenów i tamtego okresu.
wg wycinanki szerokość około 20cm, długość około 7m???
Jakie było układanie desek (mijankowe co ile rzędów co jaką długość???)

I jeszcze jedno - wg planów ANATOMY OF THE SHIP na rysunkach widać na pokładzie plankę królewską (tą szeroką przez środek)? jeśli tak - jakiej szerokości?.

[Stojgniew]

Te kabelki nie lepiej było wypuścić w stępce, tak aby były całkowicie niewidoczne po postawieniu modelu na podstawce?

[mirek]

i jeszcze jedno - wg planów ANATOMY OF THE SHIP na rysunkach widać na pokładzie plankę królewską (tą szeroką przez środek)? jeśli tak - jakiej szerokości?.

Wystarczy przeliczyć do odpowiedniej skali i będziesz miał wszelkie dane

[JHJT]

Witam,
Dzięki za uwagę stojgniew, Mogłem w sumie prowadzić tędy lub tędy. Kabelki postaram się ukryć - będą niewidoczne - będę wyklejał wnętrze ciemnym fornirem. A te dwa na rufie, które wystają są przewidziane do poprowadzenia po pawęży ponad pokład i tam w podwójnej pawęży będą przylutowane do stojaka latarni. Mam to w miarę przemyślane.

Co do pokładu i planki królewskiej - proszę o informację gdzie jest to bardziej podobne do oryginału w Shipyardzie czy a Anatomy

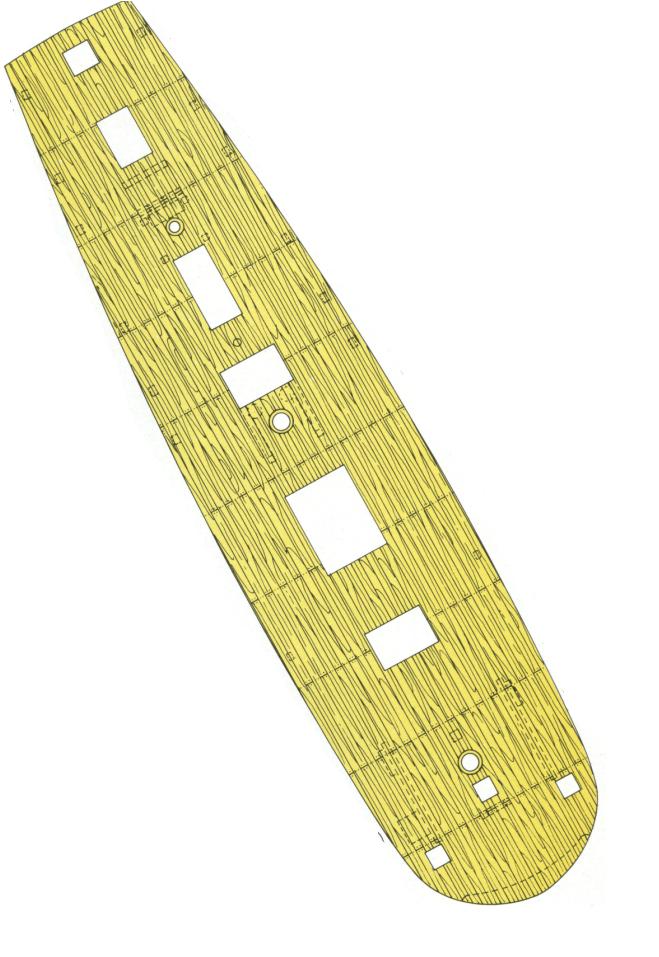

W shipyardzie deskowanie pokładu wygląda tak:

Jak widać zmiana układu jest co 2-gi rząd... i nie ma planki królewskiej.

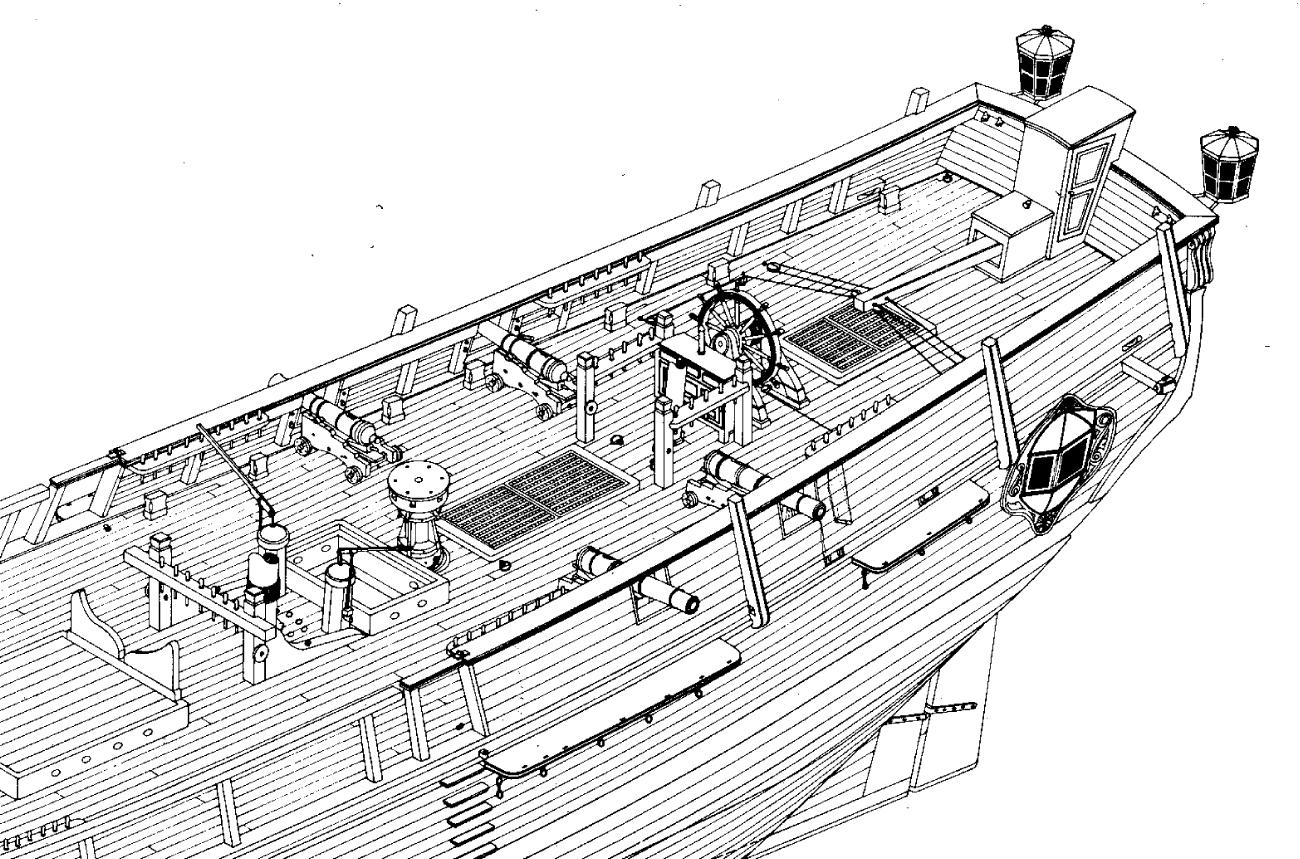

W Anatomy... na rysunku aksonometrycznym jest planka królewska i układ deskowania zupełnie inny.

W rzucie pokładu natomiast układ jest powtarzalny co 5 rzędów i planka królewska nie występuje.

Ten układ z Anatomy (rzut) wydaje mi się najbardziej prawdopodobny - co myślicie?

[mirek]

Dla każdego z nas bardziej miarodajnym źródłem będzie zawsze Anatomy…..
Układ desek pokładu pokazany w wydawnictwie Shipyard jest nie prawidłowy .
Zajrzyj do Mondfelda tam jest pięknie pokazany układ desek

[JHJT]

Dzięki Mirek
