Witam Wszystkich Kogowiczan!!!
Mam na imię Jurek.
Od dłuższego czasu obserwuję Kogę i podglądam wyczyny modelarzy.Kiedyś udało mi się skleić z Małego Modelarza kilka modeli.Odnoszę się z zamiarem zbudowania jakiegoś,czegoś pływającego.Znalazłem w "szafie" jakieś resztki planów.Chyba są to plany jakiegoś kutra.Chciałbym go zbudować zaczynając od kadłuba,ew.coś podobnego,ale bardzo prostego na początek.Nie bardzo wiem,jak zabrać się za plany owrężenia i jak je rozmieścić,tzn.jak przenieść na sklejkę.Są jakieś cyfry,literki itp.Po próbie zeskanowania rysunku owrężenia okazało się,że nie zgadzają się (minimalnie)wymiary i kształt.Jak określić długość i kształt stępki?Jak określić kształt pokładu?Czy jest to możliwe na podstawie rysunku owrężenia?

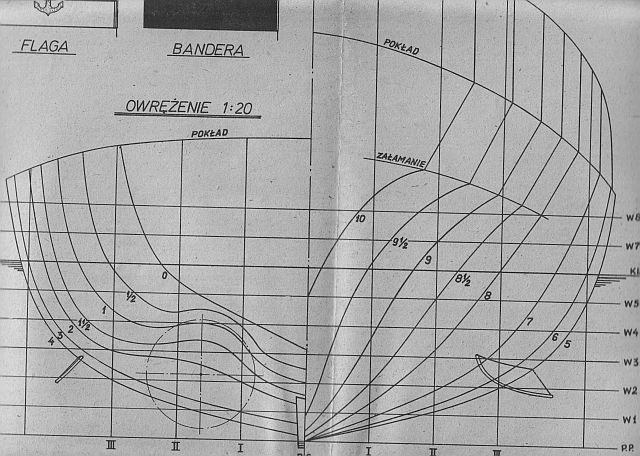

Załączam rysunek.
Pozdrawiam i będę wdzięczny za pomoc.
owrężenie
- Andrzej1
- Posty: 1568
- Rejestracja: 04 gru 2010, 21:56
- Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}
O:owrężenie
