Section ST Admiralty style

[Robert_22]

Witam.
Pomału zabieram się za pokład.

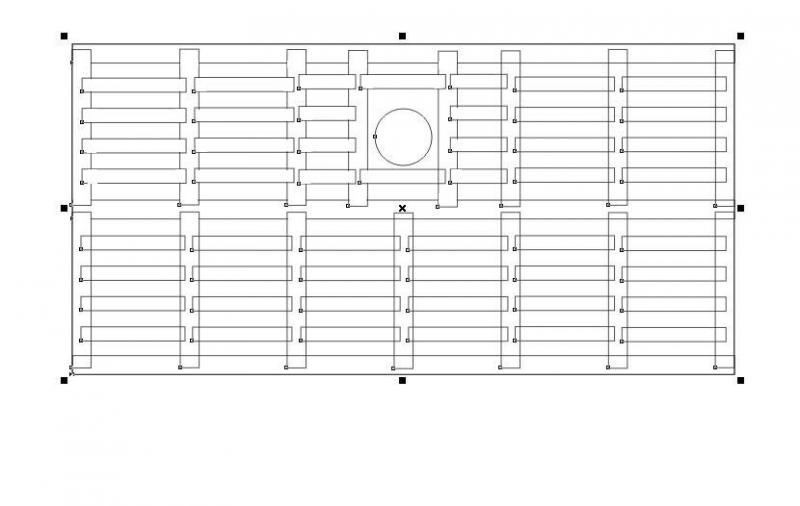

Rysowałem go pół nocy i nie jestem pewny
czy właśnie tak powinien wyglądać…
Co o tym sądzicie?

[rczarnec]

Myślę, że brakuje tu węzłówek (? po angielsku knees), poza tym wygląda OK.

[mirek]

Jak dotychczas Twoja praca pięknie sie prezentuje i szkoda by było aby spaprać tak piękną robotę złym rozwiązaniem konstrukcyjnym .
Wiem doskonale ,że nie dysponujesz dobra dokumentacją o która jest ciężko nawet w necie.

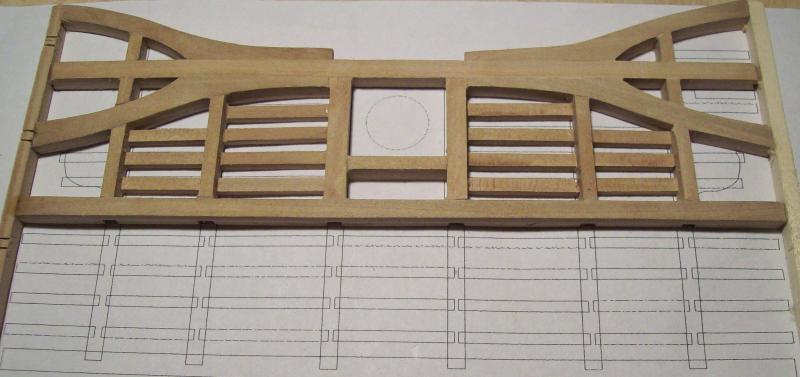

Konstrukcja belek pokładowych powinna wyglądać mniej więcej tak :



Jest to fragment z najnowszego wydania planów Shipyard HMS Success.
Wydaje mi się , że można się wzorować na takim rozwiązaniu chociaż pokazane rozwiązanie pochodzi fregaty i to Angielskiej.
Konstrukcie okrętów z tego okresu były do siebie bardzo podobne

[Robert_22]

Dzięki Mirku. :)
Przez cały dzień, od 8.30 rano siedzę przy modelu…

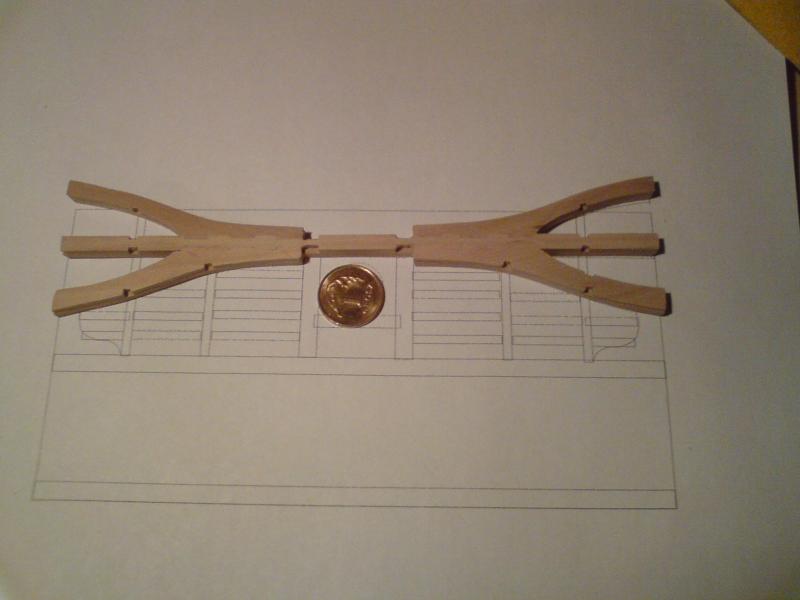

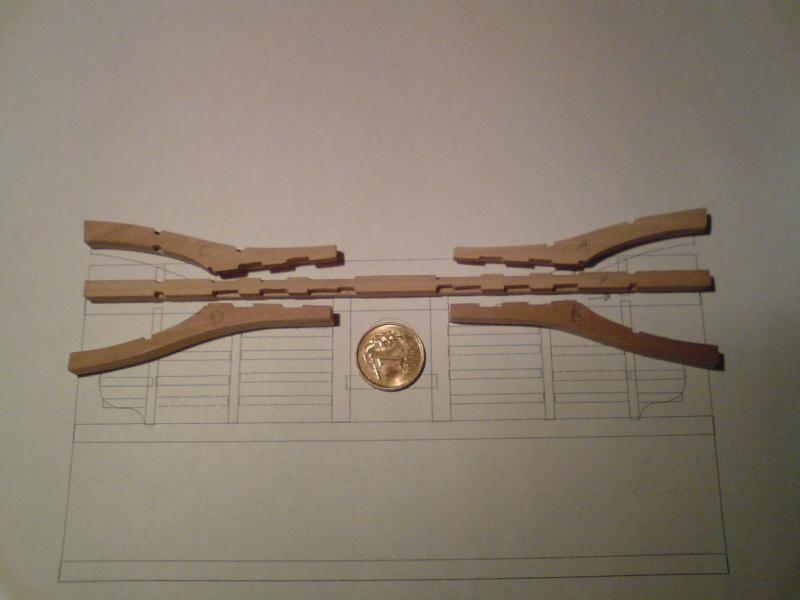

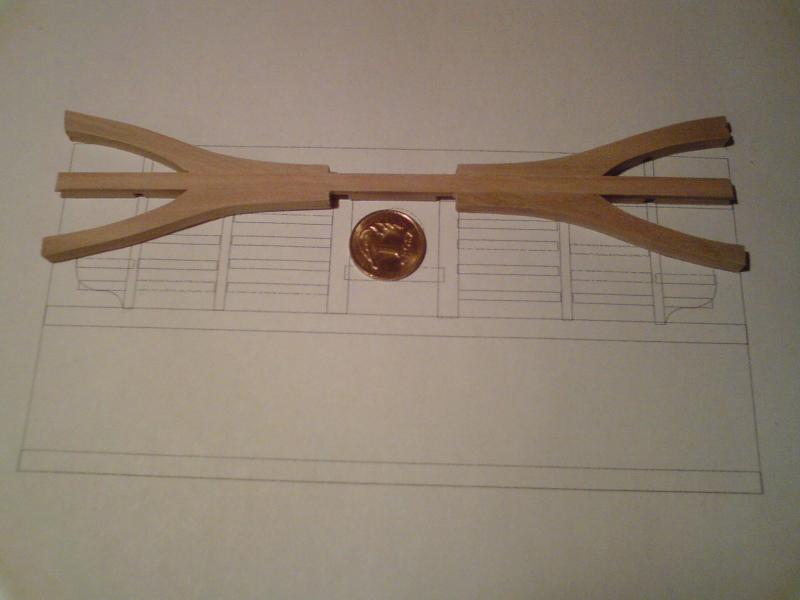

Jeszcze raz narysowałem pokład i zrobiłem takie coś:
(nie mam pojęcia jak to się nazywa):blink:
Dwanaście godzin pracy, z przerwami na jedzenie.
W tym tempie to może na przyszły zjazd w Tczewie…:whistle:
Ale warto było.

[mirek]

No to jest to o co mi chodziło !
Będzie naprawdę super

[Robert_22]

Pomału, ale zawsze do przodu.

[stefan]

Bardzo ładnie, tylko jak wygniesz poklad? chyba że ma być bez charakterystycznej krzywizny...

[Robert_22]

Pokład jest dość cienki i elastyczny,
Mam zamiar wstawić nieco dłuższe słupki, i sam się wygnie.:)
Myślę, że będzie dobrze.:whistle:
Pozdrawiam.

[Travis22]

Model wychodzi Ci super jestem pełen uznania a co do wyginania pokładu na modelu to raczej bym odradzał bo nie wygnie sie w łuk tylko w spłaszczony łuk radził bym go najpierw na jakiś czas zostawić na szerszej listewce biegnącej w osi pokładu i docisnąć po bokach . Ale ty na pewno wiesz jak sie gnie i jak będzie lepiej
Pozdrawiam i powodzenia

[Robert_22]

Długo się zastanawiałem nad wygięciem pokładu,
Popijając kolejnego leszka zapatrzyłem się w zamyśleniu na krzesło...
Wpado mi do głowy rozwiązanie.










Po założeniu zacisków do oparcia, potraktowałem go gorącym powietrzem z suszarki do włosów :whistle:
Udało się i wygląda całkiem nieźle.
Pozdrawiam.
