Koło orzechowe

Post autor: Jacek. »

Witam. Może nie często zadawane pytanie ale czy ma ktoś pomysł jak wykonać koło orzechowe do wciągarki kotwicznej . Łańcuch ma oczka 1,5 mm . Moja dotychczas opierała się na kółkach gumowych dotykających się względem siebie a w środku był łańcuch . Chciałem spróbować innego rozwiązania podobnego do oryginału .
Awatar użytkownika
Jacek.
Posty: 33
Rejestracja: 27 lis 2016, 13:39

Re: Koło orzechowe

Post autor: Jacek. »

A może sklepy z akcesoriami mają takie koło i dostosował bym do swoich potrzeb, może ktoś spotkał się z takim kołem.
Awatar użytkownika
ryszardb
Posty: 146
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Koło orzechowe

Post autor: ryszardb »

Jacku! wydaje mi się że przy Twoim opanowaniu tokarki i zdolnościach manualnych jesteś w stanie sam je wykonać

koło łańcuchowe - tzw. koło orzechowe.png
koło łańcuchowe - tzw. koło orzechowe.png (54.61 KiB) Przejrzano 4356 razy


Pozdrowienia
Ryszard
Awatar użytkownika
Jacek.
Posty: 33
Rejestracja: 27 lis 2016, 13:39

Re: Koło orzechowe

Post autor: Jacek. »

Można by było wykonać ale nie mam średnic podziałowych i jak obliczyć stosunek łańcucha ( długosc oczka )do średnicy koła . Podobnie jak koło zębate .
Awatar użytkownika
ryszardb
Posty: 146
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Koło orzechowe

Post autor: ryszardb »

Na tej stronie jest wymiarowanie orzecha , spróbuj proporcjonalnie zmniejszyć do swoich rozmiarów
http://www.sotra.net/products/accessories/chain-wheels


tutaj troszkę obrazków
https://www.google.com/search?q=marine+ ... 1gDP-6svfM

https://hiqool.com/anchor-windlass-gypsy/ wymiarowanie lepsze od poprzedniego

Awatar użytkownika
ryszardb
Posty: 146
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Koło orzechowe

Post autor: ryszardb »

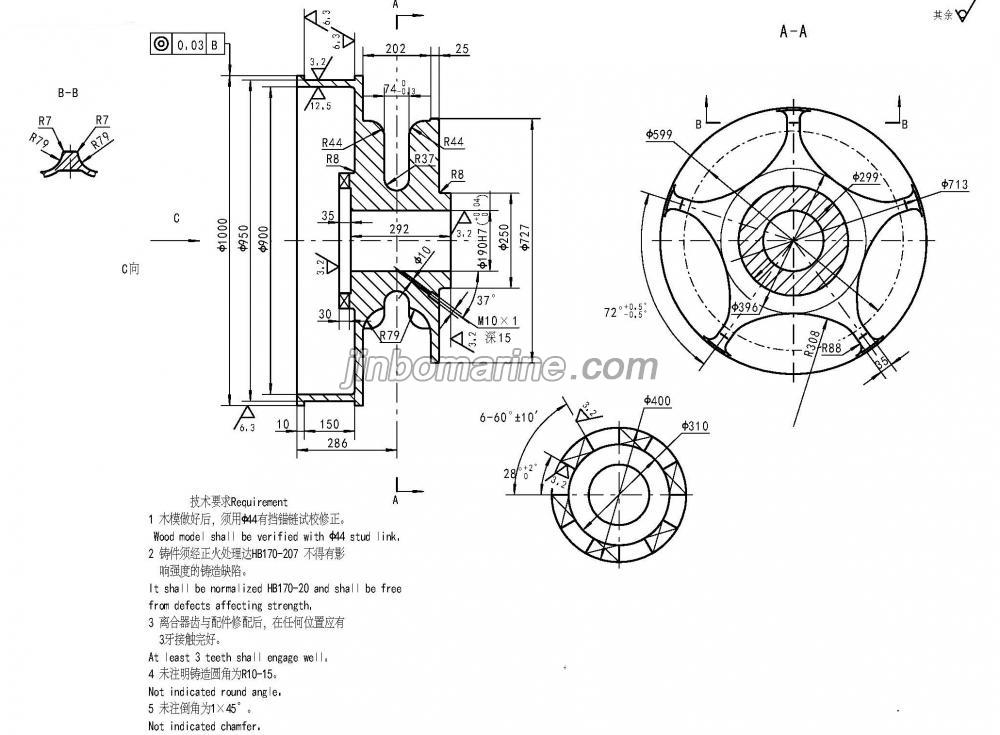

Teraz kwestia podziału koła na 5 części, ale rysunek trochę rozjaśni temat.

Rysdzard
