witam:) :) :)

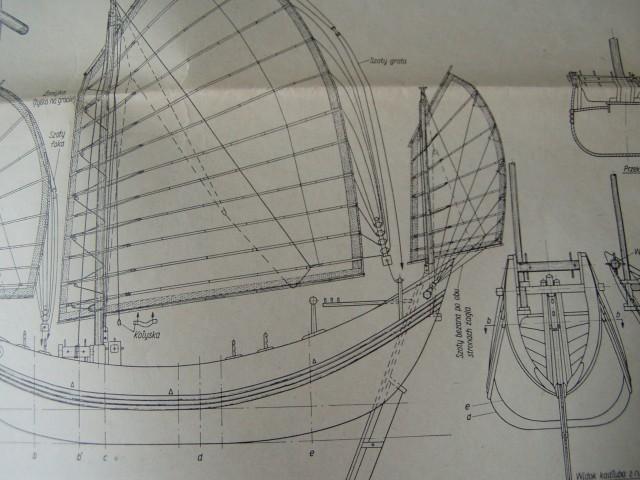

chciałbym zaproponować wspólną budowę modelu dżonki.Będzie to dżonka rybacka z północnych Chin.Plany tej dżonki zostały opublikowane w 3 numerze MODELARZA z 1958
tak więc zaczynamy
model ma być odskocznią od trudnych modeli dlatego będe przedstawiał budowę z możliwością modyfikacji przez budujących.Na początek będzie potrzebna tektura 2mm formatu A4 klej nożyk do tapet po zgromadzeniu przystąpimy do budowy
Pierwsze elementu sa tutaj :
http://koga.net.pl/component/option,com_remository/Itemid,306/func,select/id,7/
budowa DZONKI
-
- Posty: 101
- Rejestracja: 04 gru 2010, 21:55
Odp:budowa DZONKI
Witam
Temat bardzo ciekawy, tylko jak to wygląda?
Sławek czy Ty znasz też plany z Modelarza [ krążą w necie] dżonki wietnamskiej? jak one sie maja jedne do drugich?.
Pokaż co ewentualnie można zbudować z tych planów o których piszesz.
Pozdrawiam
Temat bardzo ciekawy, tylko jak to wygląda?
Sławek czy Ty znasz też plany z Modelarza [ krążą w necie] dżonki wietnamskiej? jak one sie maja jedne do drugich?.
Pokaż co ewentualnie można zbudować z tych planów o których piszesz.
Pozdrawiam
- Slawek Kromer
- Posty: 918
- Rejestracja: 04 gru 2010, 21:55
Odp:budowa DZONKI
dżonka będzie wyglądała tak
są to zdjęcia dżonki wykonane wiele lat temu
są to zdjęcia dżonki wykonane wiele lat temu
- Slawek Kromer
- Posty: 918
- Rejestracja: 04 gru 2010, 21:55
Odp:budowa DZONKI

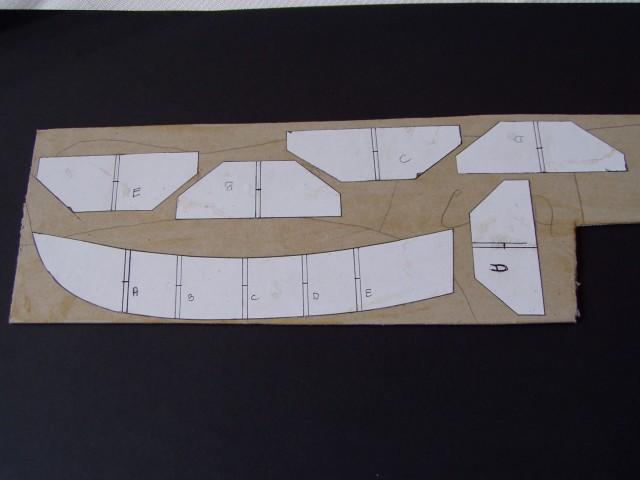

jeśli mamy potrzebny materiał naklejamy elementy kadłuba na tekture o grubości 2mmJa używam do naklejania burapren

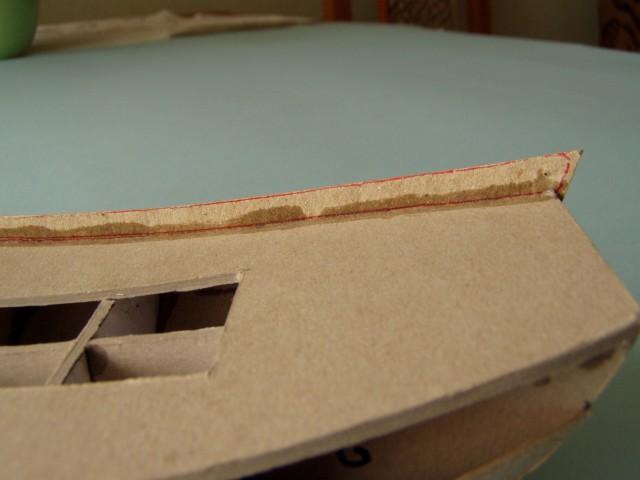

po wycięciu elementów składamy cały szkielet na "sucho"i sprawdzamy jak to wyglądaPrzykładamy prowizorycznie pokład tak aby na rufie i dziobie zostało trochę pokładu Nie jest on za długi ale ze względu na skosy po przyklejeniu zeszlifujemy zgodnie ze skosami.Na tym etapie używam do klejenia gluta (obojętnie jaki byle szybko łapał)

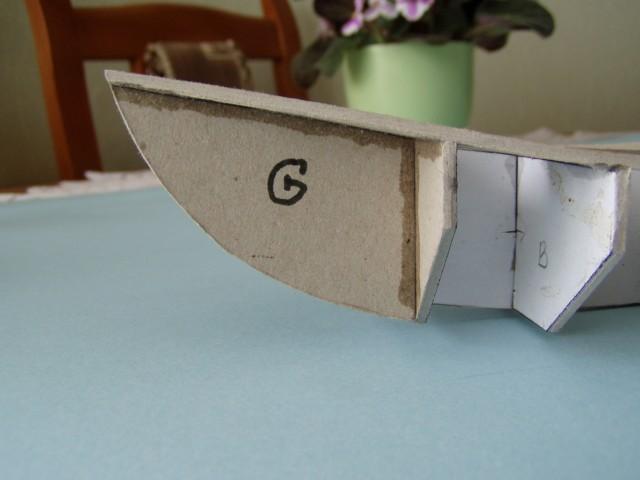

elementy zaznaczone jako F i G są na drugim pliku
powinny one być tak wklejone abyjch końce pokrywały się z najszerszym miejscem na dziobie i na rufie

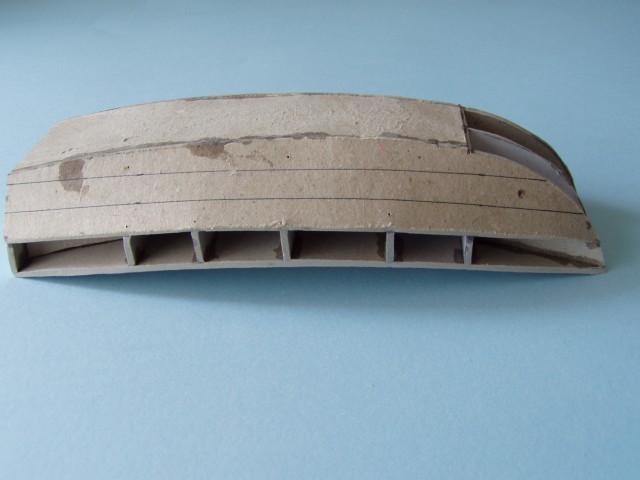

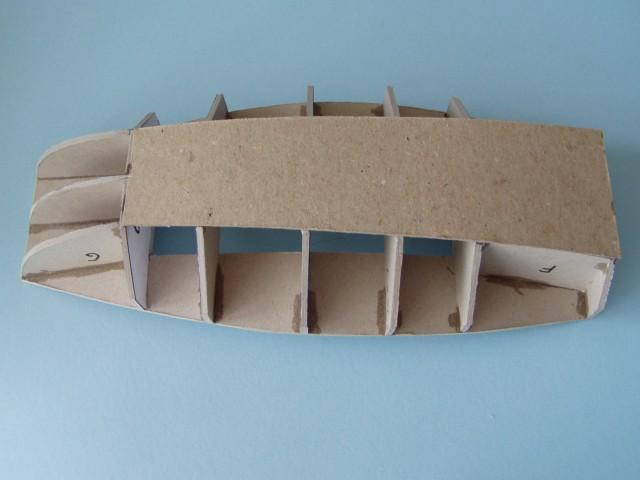

bedzie to po skosie ale tak ma być Poprawiamy wszystkie klejenia(musi być solidnie sklejone )ewentualne zwichrowania poprawiamy Tak wygląda szkielet po sklejeniu i przygotowany do dalszej obróbki
odstawiamy szkielet do pełnego wyschnięcia czyli do następnego spotkania
jeśli zachęciłem kogoś do wspólnego budowania to jest mi bardzo miło
sławek
po wycięciu elementów składamy cały szkielet na "sucho"i sprawdzamy jak to wyglądaPrzykładamy prowizorycznie pokład tak aby na rufie i dziobie zostało trochę pokładu Nie jest on za długi ale ze względu na skosy po przyklejeniu zeszlifujemy zgodnie ze skosami.Na tym etapie używam do klejenia gluta (obojętnie jaki byle szybko łapał)
elementy zaznaczone jako F i G są na drugim pliku
powinny one być tak wklejone abyjch końce pokrywały się z najszerszym miejscem na dziobie i na rufie
bedzie to po skosie ale tak ma być Poprawiamy wszystkie klejenia(musi być solidnie sklejone )ewentualne zwichrowania poprawiamy Tak wygląda szkielet po sklejeniu i przygotowany do dalszej obróbki
odstawiamy szkielet do pełnego wyschnięcia czyli do następnego spotkania
jeśli zachęciłem kogoś do wspólnego budowania to jest mi bardzo miło
sławek
- Slawek Kromer
- Posty: 918
- Rejestracja: 04 gru 2010, 21:55
Odp:budowa DZONKI
witam :) :) :)
na zadane pytanie odnośnie dżonki wietnamskiej nie umie odpowiedzieć bo nieznam numeru MODELARZA W 84r była przedstawiona dżonka wietnamska nie wiem czy o nią chodz?Proszę podać numer lub rok modelarza a napewno odpowiem
co do balszej relacji z budowy to będzie prawdopodobnie jutro chyba że coś wypadnie
pozdrawiam sławek
na zadane pytanie odnośnie dżonki wietnamskiej nie umie odpowiedzieć bo nieznam numeru MODELARZA W 84r była przedstawiona dżonka wietnamska nie wiem czy o nią chodz?Proszę podać numer lub rok modelarza a napewno odpowiem
co do balszej relacji z budowy to będzie prawdopodobnie jutro chyba że coś wypadnie
pozdrawiam sławek
- JurekBin
- Posty: 1541
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"","desc":"","lat":"","lng":""}
- Kontakt:
Odp:budowa DZONKI
;) ja jeszcze nic nie zrobiłem .;)
czym będziesz pokrywał kadłub?
Jurek
czym będziesz pokrywał kadłub?
Jurek
- Slawek Kromer
- Posty: 918
- Rejestracja: 04 gru 2010, 21:55
Odp:budowa DZONKI
witam:) :) :)
niestety ale dziś z relacji nici bo nic nie jestem w stanie zrobić siły wyższe
przepraszam sławek
niestety ale dziś z relacji nici bo nic nie jestem w stanie zrobić siły wyższe
przepraszam sławek
- mirek
- Posty: 1879
- Rejestracja: 04 gru 2010, 21:55
Odp:budowa DZONKI
Przecież nikt cię nie pogania ;) Sam reguluj tępo pracy w końcu to ma byc wakacyjny model daj dziadkom i wnukom trochę czasu na zrobienie szkieletu ( o ojcach i dzieciach nie wspomne ) A to i materiał trzeba kupic , nozyczki wypadałoby naostrzyc itd.
A ty to tylko robota i robora :woohoo: :woohoo: trzeba wiele spraw obgadac z wnukami przy zupie chmielowej ;) ;)
A ty to tylko robota i robora :woohoo: :woohoo: trzeba wiele spraw obgadac z wnukami przy zupie chmielowej ;) ;)
Pozdrawiam Mirek Rybus
- jerry_bee
- Posty: 922
- Rejestracja: 04 gru 2010, 21:55
Odp:budowa DZONKI
do pobrania gotowy jest kolejny arkusz dżonki, w tym samym miejscu co poprzedni.
--------------------------
pozdrawiam, jerry_bee
pozdrawiam, jerry_bee
- Slawek Kromer
- Posty: 918
- Rejestracja: 04 gru 2010, 21:55
Odp:budowa DZONKI
witam:) :) :)
na początek przedstawiam dżonkę wietnamską o którą pytano
ja buduje dzonke z północy a z południa wygląda tak
jeszcze inaczej z HANGCZOŁ
wspólnącechą wszystkich dżonek jest płaskie dno oraz sposób icu budowy.Dżonkę budowano zaczynając od dna potem burty ,dziób i rufę na koniec wstawiano rozpórki które tworzyły poszczególne grodzie.Postępujemy podobnie z małymi zmianami.W pierwszej kolejności przyklejamy dno z 1mm tektury
po wyschnięciu kleju musimy dno krawędż lekko przeszlifować (następne boki są pod skosem)po rym zabiegu możemy przyklejać następny element po jednej i drugiej stronie
muszę przerwać bo przyjechała wnusia i po robocie
sławek
na początek przedstawiam dżonkę wietnamską o którą pytano
ja buduje dzonke z północy a z południa wygląda tak
jeszcze inaczej z HANGCZOŁ
wspólnącechą wszystkich dżonek jest płaskie dno oraz sposób icu budowy.Dżonkę budowano zaczynając od dna potem burty ,dziób i rufę na koniec wstawiano rozpórki które tworzyły poszczególne grodzie.Postępujemy podobnie z małymi zmianami.W pierwszej kolejności przyklejamy dno z 1mm tektury
po wyschnięciu kleju musimy dno krawędż lekko przeszlifować (następne boki są pod skosem)po rym zabiegu możemy przyklejać następny element po jednej i drugiej stronie
muszę przerwać bo przyjechała wnusia i po robocie
sławek
