[R] Pilot 63 skala 1:50

[Slawek Kromer]

Witam

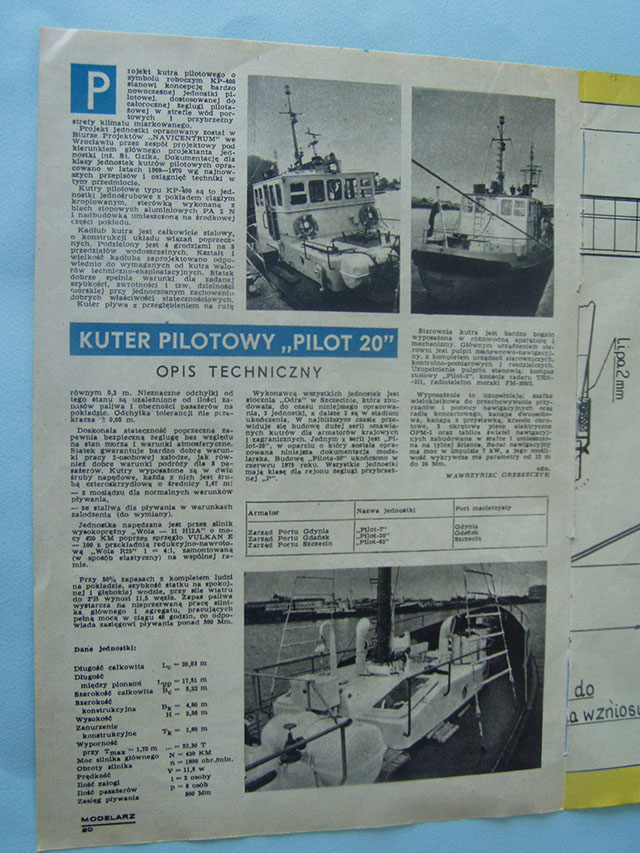

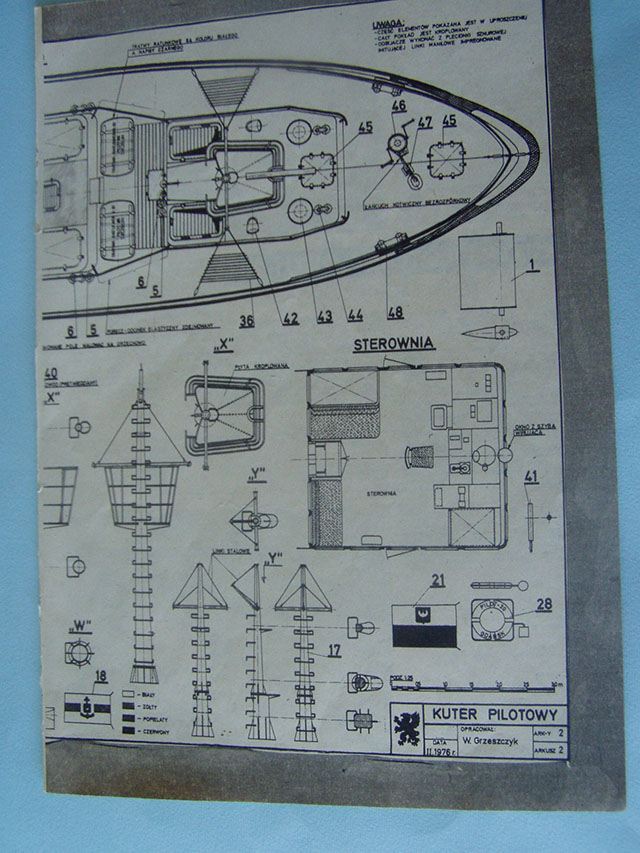

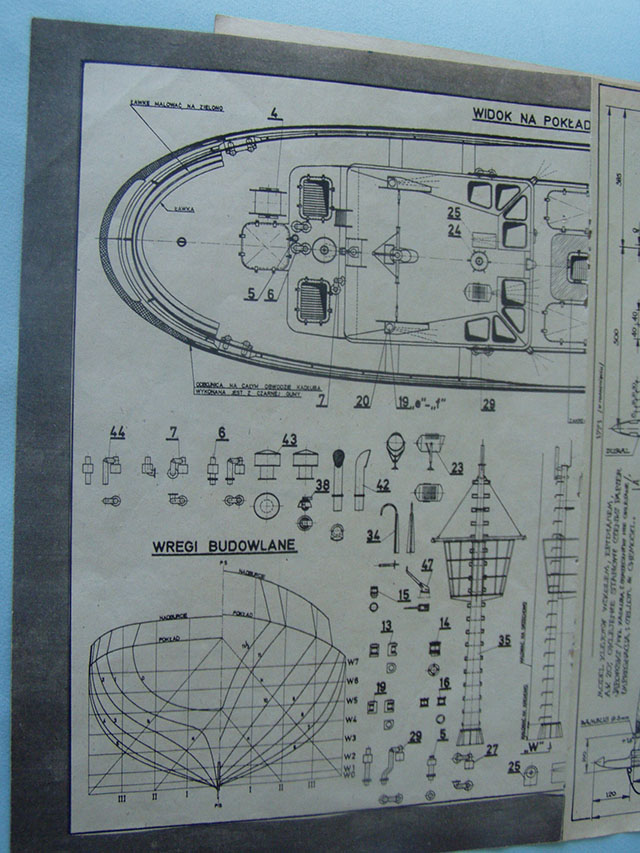

Trochę było odpoczynku - trzeba zacząć coś nowego . Tym razem wybrałem kuter Pilot 63 którego plany były w modelarzu 10/1976 r. Będzie to jednak współczesna wersja w malowaniu WUŻ . Po przeskalowaniu planów do potrzebnych wymiarów przystąpiłem do lepienia - na początek kadłub
i tradycyjnie fotki




do następnego spotkania
pozdrawiam
Sławek

[Jarek]

Widzę Sławku, że mamy podobny gust modelarski.
"Szkwały" budowaliśmy na kodze prawie jednocześnie, a teraz "Piloty"

[marek1]

Witam,zapowiada się kolejna kartonowa perełka,przy okazji okazało się ,że mam te plany ,powodzenia,pozdrawiam marek

[Slawek Kromer]

Witam
Jarek -lubie lepić cywile
marek1-Marku czasem może być gniot

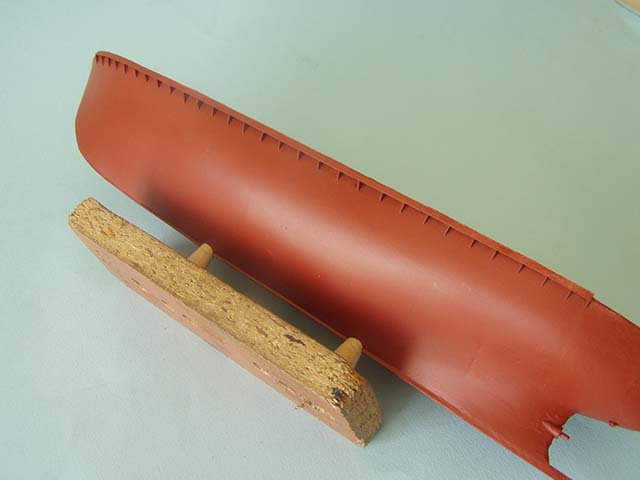

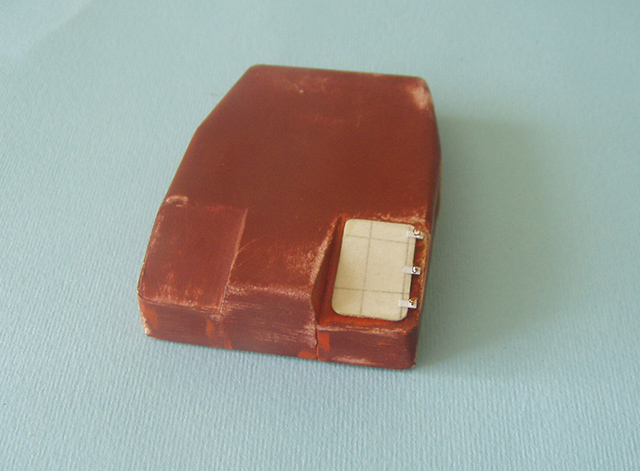

Kadłub wypełniłem styropianem i po oszlifowaniu okleiłem paskami papieru. Po wyschnięciu zaszpachlowałem a następnie szlifowałem . Aby sprawdzić jak wyszło prysłem podkładem.Podczas schnięcia kadłuba ulepiłem szablon do zrobienia sterówki oraz nadburcie






do następnego spotkania
Sławek

[marek1]

Sławku ,jaki gniot ,przecież to całkiem ładny cywil do twojej kolekcji,pozdrawiam Marek

[Slawek Kromer]

Witam

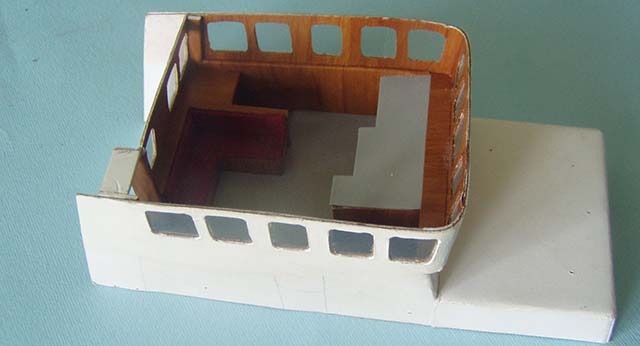

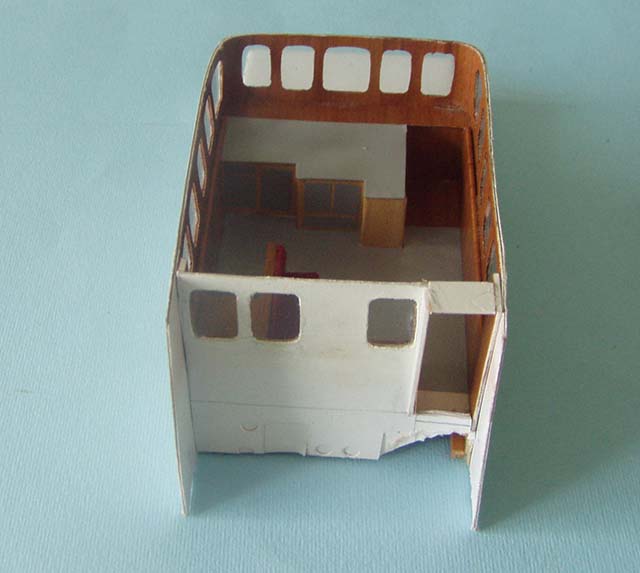

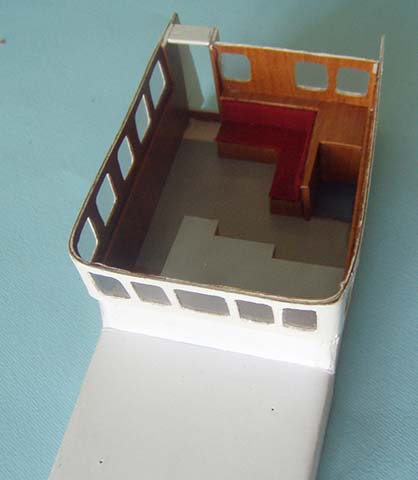

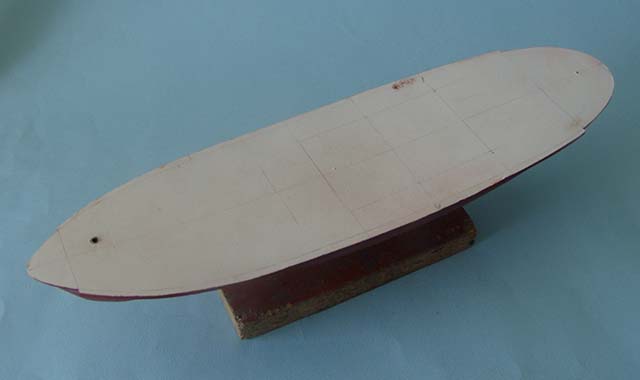

Na podstawie zdjęć znalezionych w internecie oraz fotek które otrzymałem od Andrzeja ze Szczecina (Bezan684) widać że pokład jest szerszy od kadłuba . Dorobiłem nowy z kartonu i zamocowałem wsporniki. Polepiłem trochę sterówkę ,musiałem w stosunku do Pilota 20 zmienić wejście .Dwa boczne na sterówce zostały zaspawane .Pobawiłem się też z wnętrzem








Do następnego spotkania
Sławek

[Bezan684]

Witam Sławku.
Dzisiaj wróciłem z krótkiego rejsu, przesłałem na maila fotki z wymiarami. Co do pokładu to faktycznie jest on szerszy niż kadłub, ale stanowi to konstrukcyjnie do zamocowania odbojnicy. Pod tym jest dospawany pas z blachy który jest dolnym elementem mocowania odbojnicy. pod dolnym pasem są takie usztywnienia tak jak zostało to pokazane na Twojej fotce kadłuba. W środku między tymi blachami wstawiono gumę o przekroju większym niż obrys tych blach co stanowi zabezpieczenie kadłuba przy dochodzeniu do burty statku, kei itp.
pod spodem dolnego pasa są dospawane rury w kształcie klina co stanowi podporę dolnego pasa mocowania odbojnicy.
Pozdrawiam
Andrzej

[Slawek Kromer]

Andrzej - dzięki za fotki będą przydatne .

[Slawek Kromer]

Witam

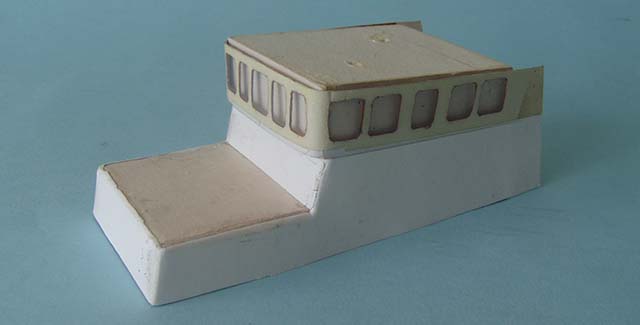

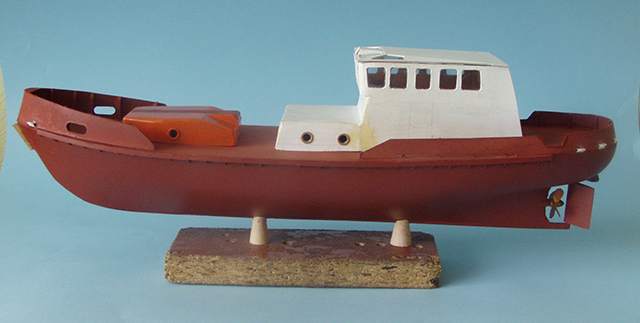

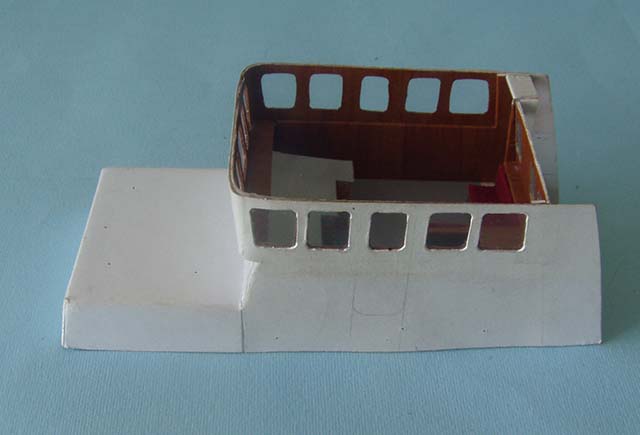

Udało się zrobić dach na sterówke i pierwsza przymiarka . Zamocowałem nadburcie i dorobiłem wsporniki zrobione na podstawie fotek





do następnego spotkania
Sławek

[Slawek Kromer]

Witam

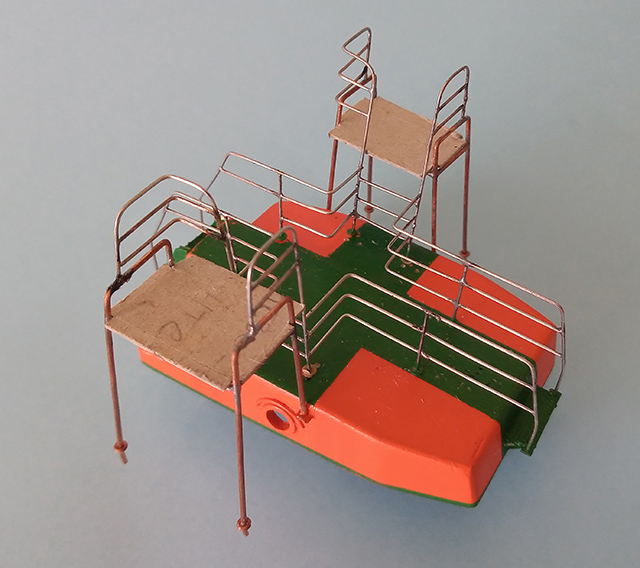

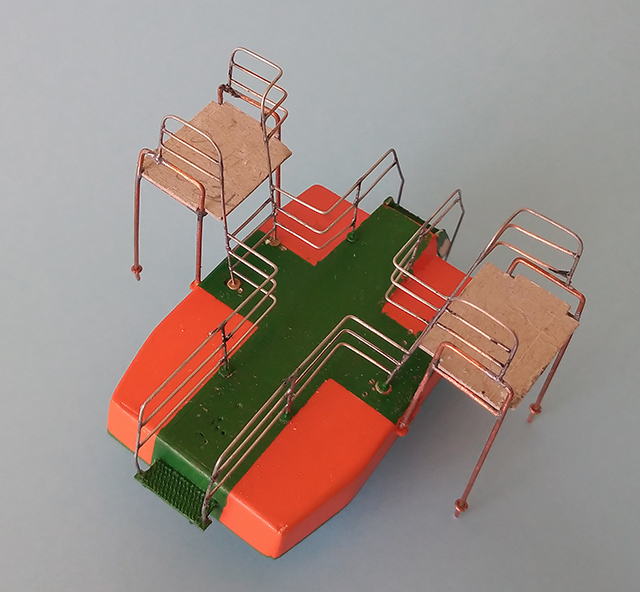

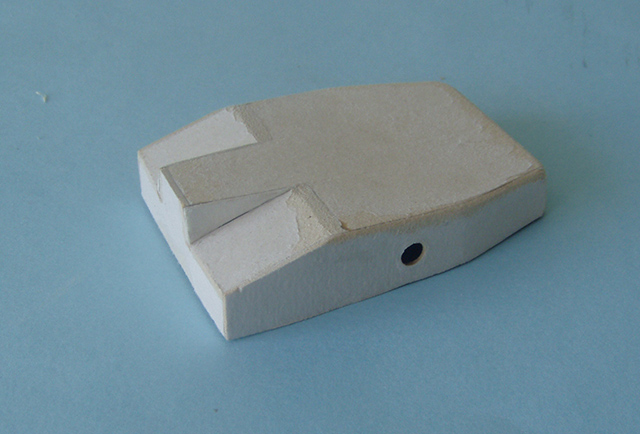

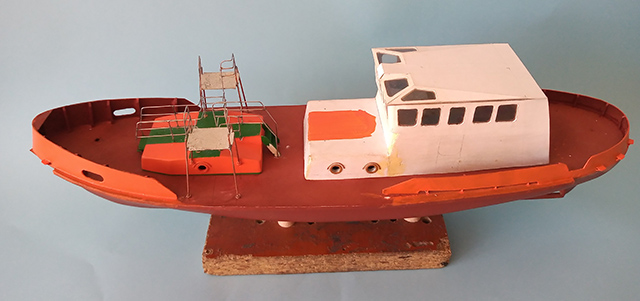

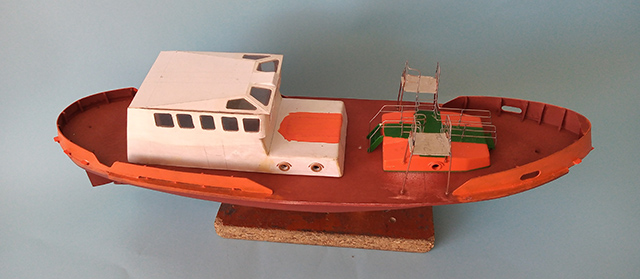

Tym razem zabawa z nową nadbudówka ,drucikami i lutowaniem








Do następnego spotkania
Sławek
