Holownik ANTOŚ skala 1:50

[Slawek Kromer]

Witam
Przeglądając internet w poszukiwaniu fotek holownika KLIMEK trafiłem na Antosia . Znalazłem więcej fotek Antosia(dostałem też trochę fotek) dlatego postanowiłem że go ulepie.
Szkielet tradycyjnie zrobiłem z tektury piwnej a przestrzeń wypełniłem styropianem.Po wyschnięciu szlifowanie i oklejanie kadłuba papierem (klej RAKOLL )
tyle wstępem czas na fotki

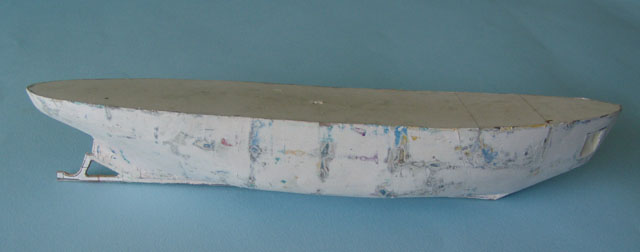

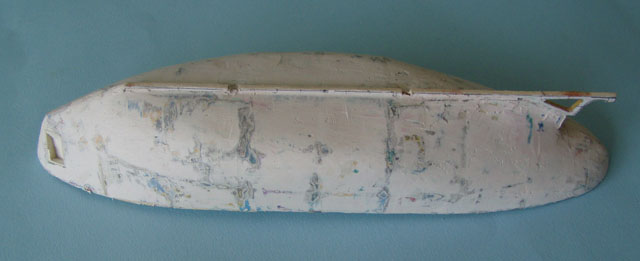

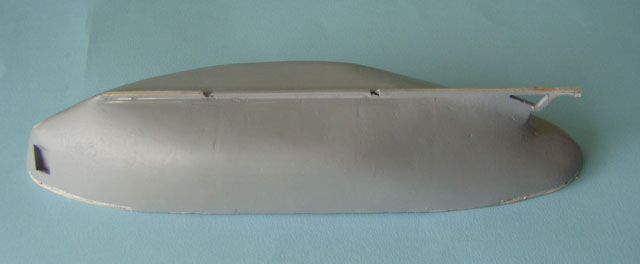

kadłub wstępnie zaszpachlowany i wyszlifowany ( trzeba jeszcze szpachlować )
do następnego spotkania Sławek

[marek1]

Witam,w końcu nadajesz,to będziemy oba cwaj ,tyle ,ze ja chcę go troszkę większego w skali 1:25 ,pozdrawiam Marek

PS > https://www.youtube.com/watch?v=pVsVXionPTQ

[Slawek Kromer]

Chcesz budować KLIMKA czy ANTOSIA ?
Pomimo że to jeden typ ale są istotne różnice np światła pozycyjne na sterówce inaczej zamocowane ,nad maszynownią zamiast sześciu są cztery świetliki nie wspominając o pokładzie

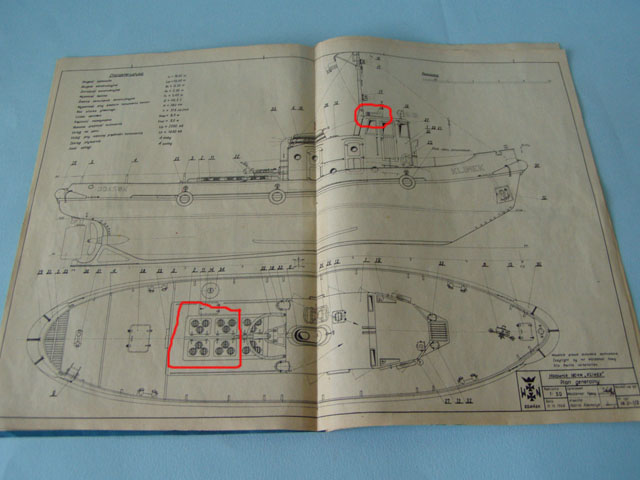

zaznaczyłem na fotce

[marek1]

Sławek, na razie jutro będę trasować wręgi, ale raczej będzie to Klimek ,,takie mam plany,.mogę ssie podeprzeć relacją http://pfmrc.eu/index.php/topic/66451-h ... mek/page-5

[Slawek Kromer]

Marek GPM wydał KLIMKA w skali 1: 50 ja miałem kupić ale zrezygnowałem ze względu na przeróbki

[Slawek Kromer]

Witam

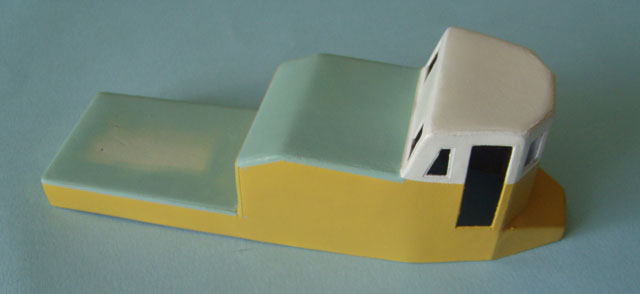

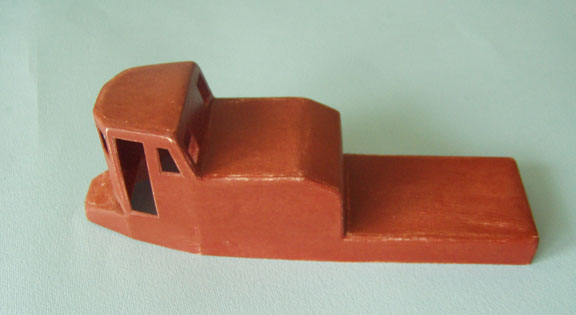

Kadłub schnie , za oknem deszcz można trochę polepić. Zrobiłem kopyto na nadbudówkę samą nadbudówke i prysłem podkładem






do następnego spotkania
Sławek

[oksal]

Sławek, takie pytanie mam:
Z fotek widać, że otwory pod drzwi i okna wycinasz na już sklejonej bryle nadbudówki. Czym to tniesz? a raczej przy czym prowadzisz skalpel(?), że to takie równe linie cięcia

[Slawek Kromer]

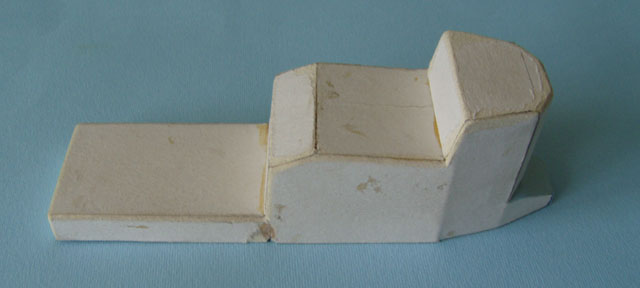

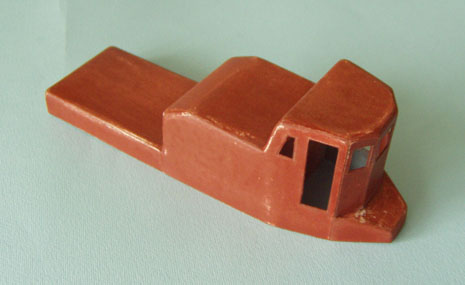

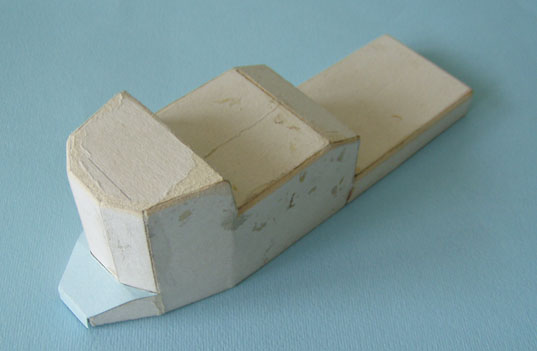

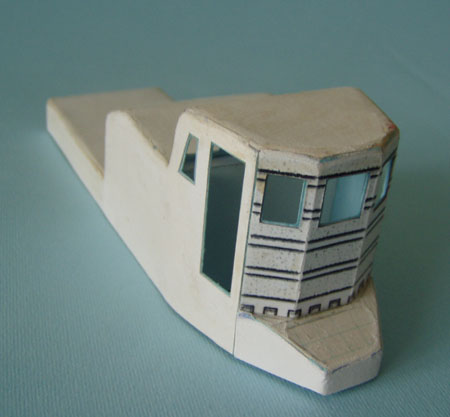

Na pierwszych 2 fotkach pokazane jest kopyto które pomniejszone jest o grubość ścianek nadbudówki . Na 3 fotce widać że ściany są sklejone z dwóch warstw kartonu w których przed sklejeniem powycinałem otwory.Następnie sklejam to wszystko na kopycie i obrabiam jak wyschnie usuwam kopyto . Tym razem usunięta tylko część gdzie jest sama sterówka
Wszystkie proste linie są cięte przy metalowej linijce

[Slawek Kromer]

Witam

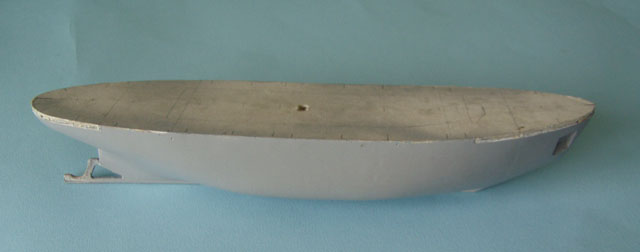

Ciąg dalszy lepienia . Upaprałem wstępnie podkładem kadłub

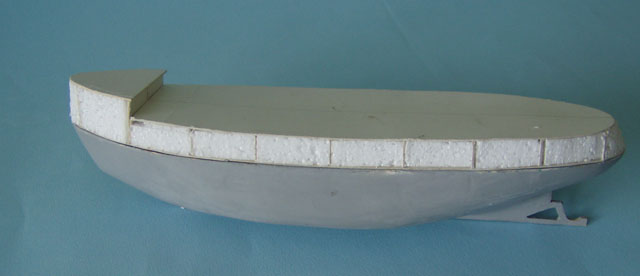

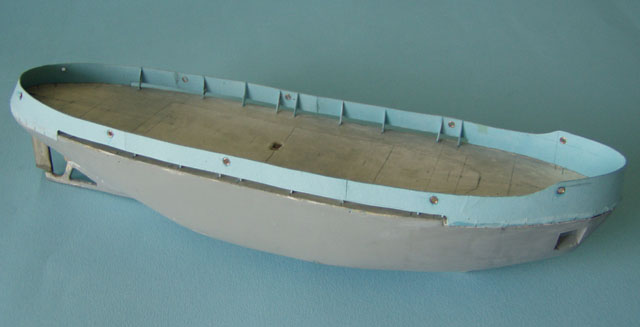

Zrobiłem szablon nadburcia

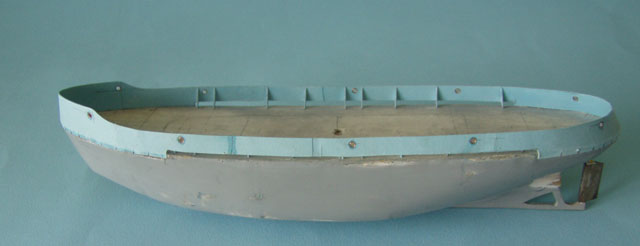

oraz samo nadburcie i wkleiłem kilka wsporników

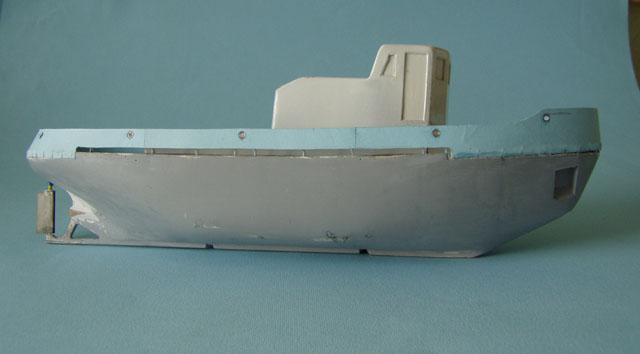

pierwsza przymiarka nadbudówki na kadłubie


do następnego spotkania
Sławek

[Slawek Kromer]

Witam

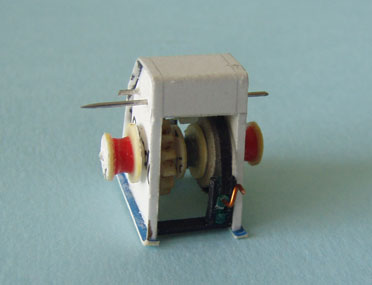

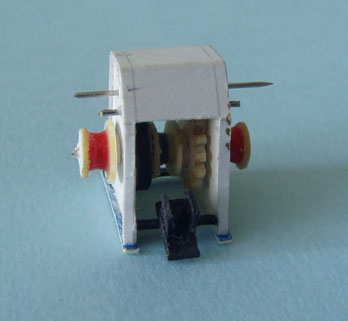

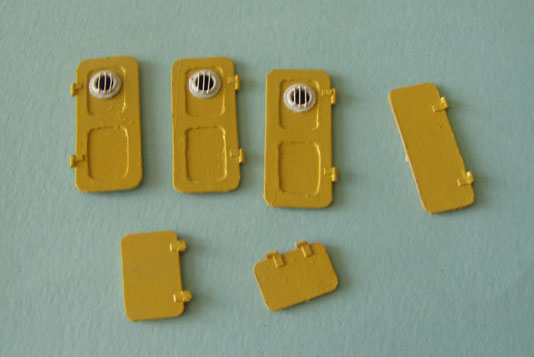

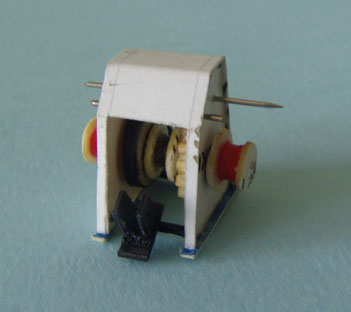

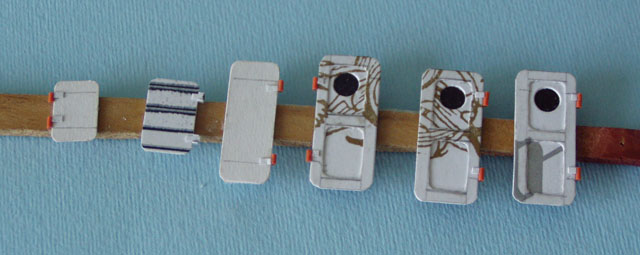

trochę ulepiłem i upaprałem farbą







do następnego spotkania
Sławek
