Re: HMS Bounty z MM

Post autor: gieber »

Witam

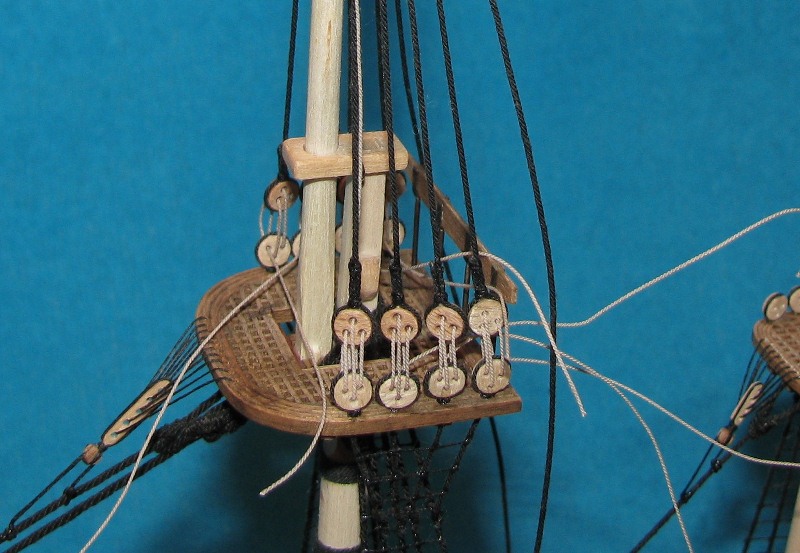

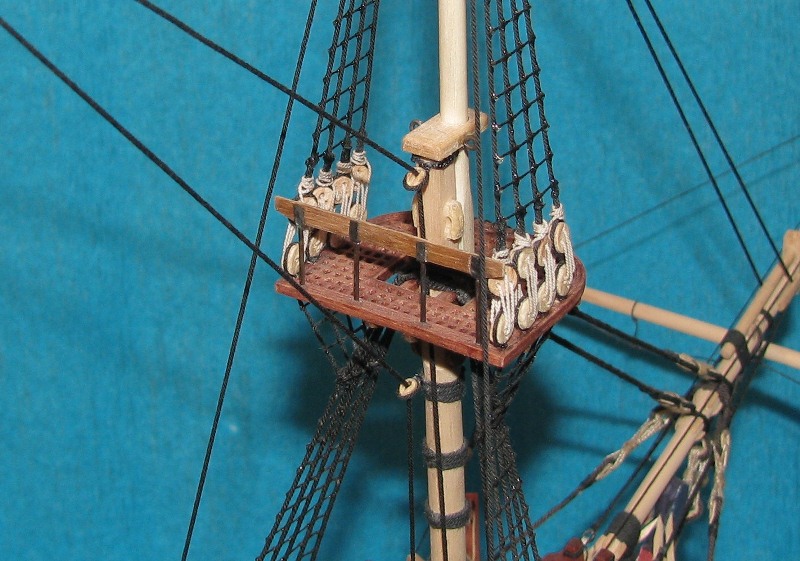

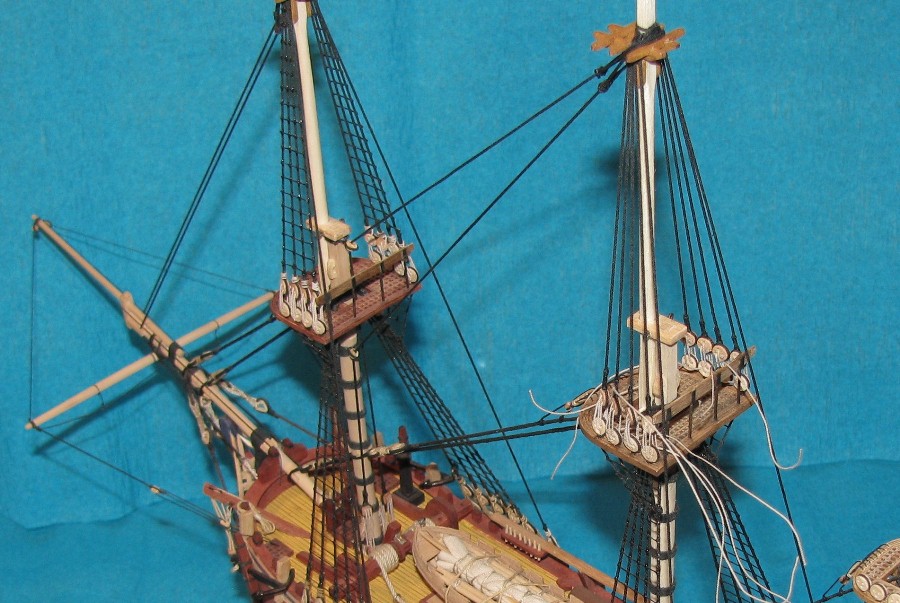

Stenga grotmasztu - to samo co na fokmaszcie. Jedynie regulację napięcia wszystkich sznurków wykonam po ich założeniu.

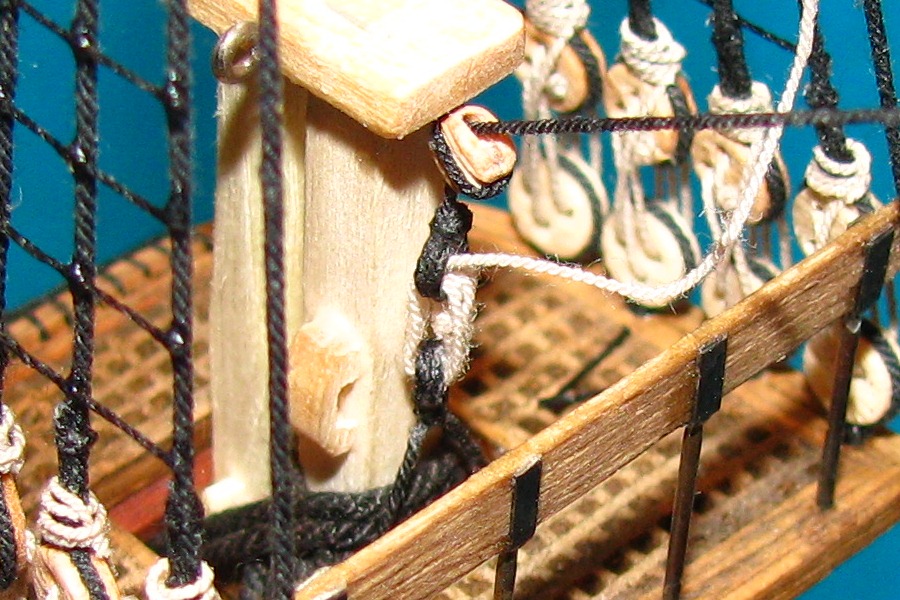

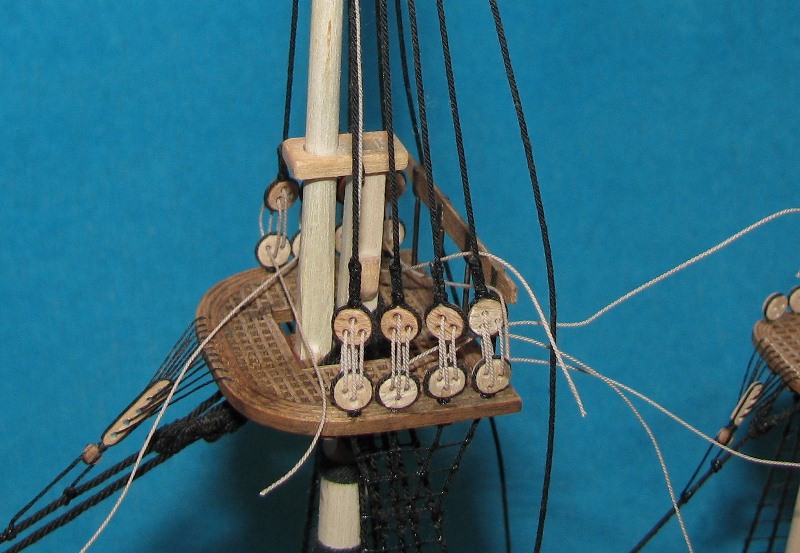

Sztagi stengi zrobione z linki 0,3mm. Bloczki przelotowe na maszcie zrobiłem sam ale bloki ściągaczy są z wiadomego źródła. Umiejscowienie bloczków przelotowych, pod piętą masztu i pod platformą marsa, według Peterssona.

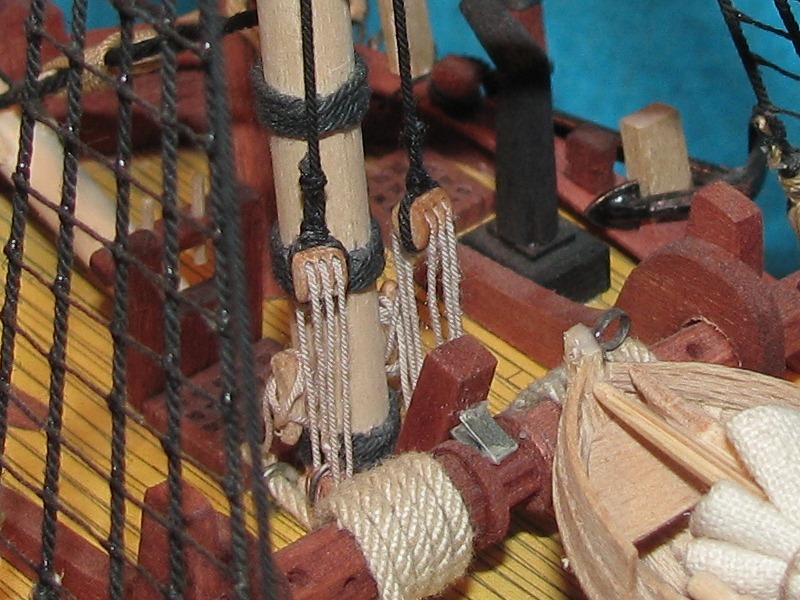

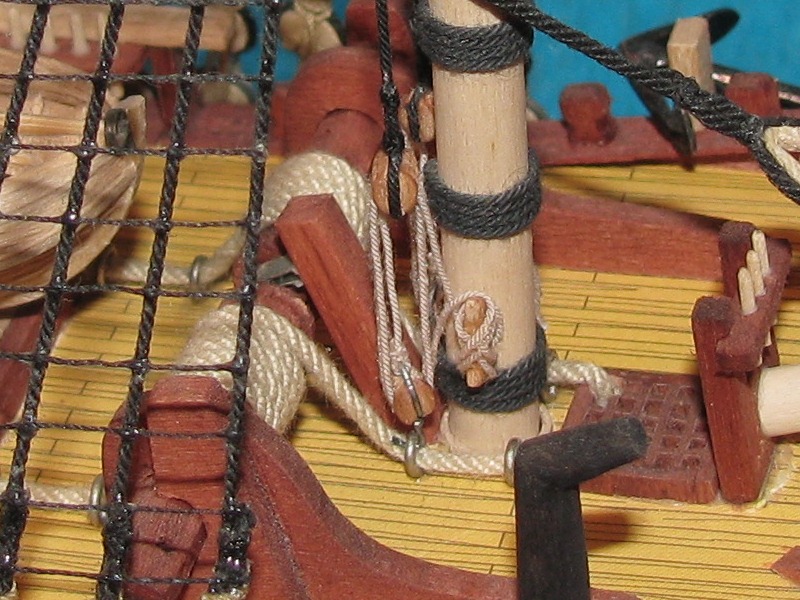

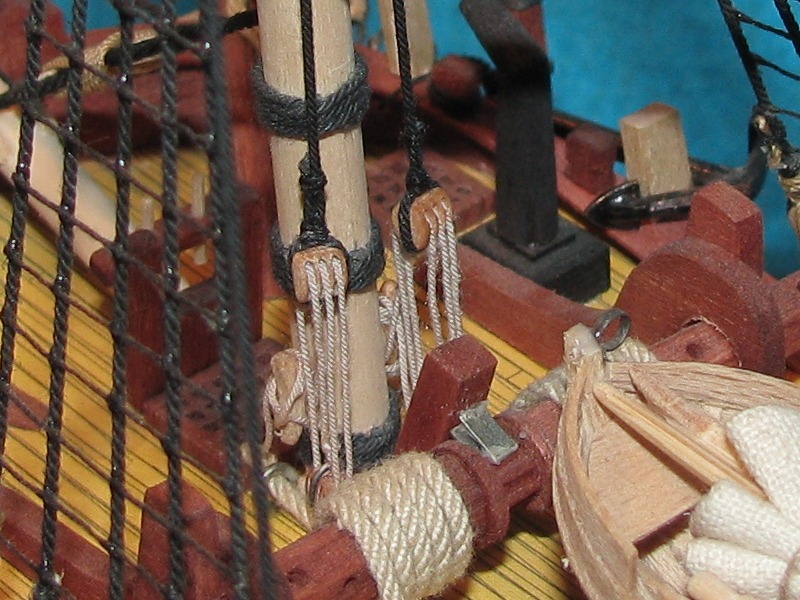

Ściągacz zmontowałem na boku. Pętlę obejmującą saling zdjąłem i przesunąłem cały sztag przez bloczek (ten na maszcie) tak żeby dolny koniec sztagu z ściągaczem był poza modelem. Łatwiej mi wtedy operować sznurkami. Po zmontowaniu ściągacza przesuwam sztag z powrotem „do góry” i zakładam pętlę na stengę. Na koniec dolny bloczek z hakiem zaczepiłem o pierścień wklejony w pokład.

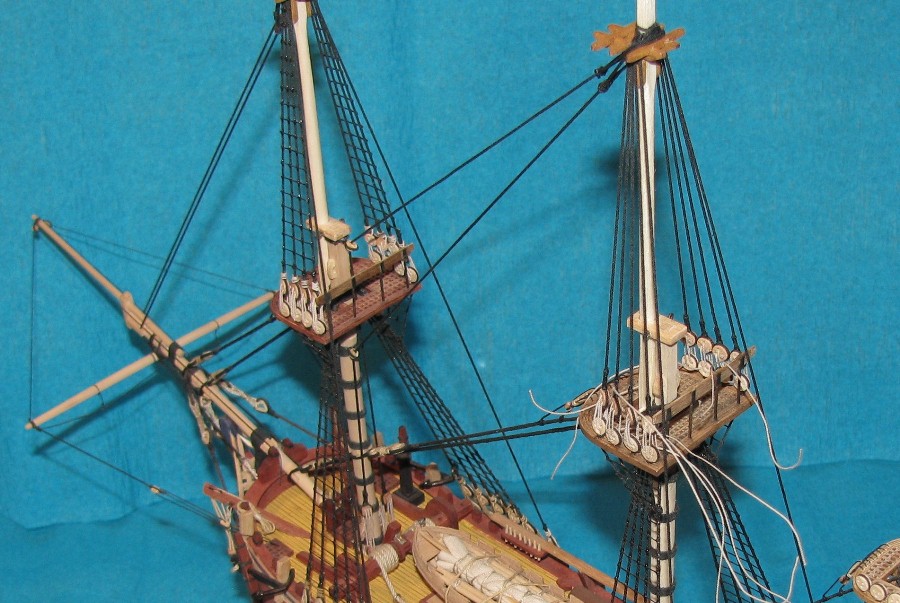

Po zmontowaniu obu sztagów reguluję napięcie wszystkich want, padunów i sztagów.
Pozdrawiam
Grzesiek
Bounty http://www.koga.net.pl/forum/viewtopic.php?f=524&t=31443
Łódź Oseberg https://www.koga.net.pl/forum/523/45549.html?p=59205#p59205
Allege d'Arles https://www.koga.net.pl/forum/7/47745.html?p=92327#p92327
gieber
Posty: 106
Rejestracja: 04 gru 2010, 21:56

Re: HMS Bounty z MM

Post autor: gieber »

Witam

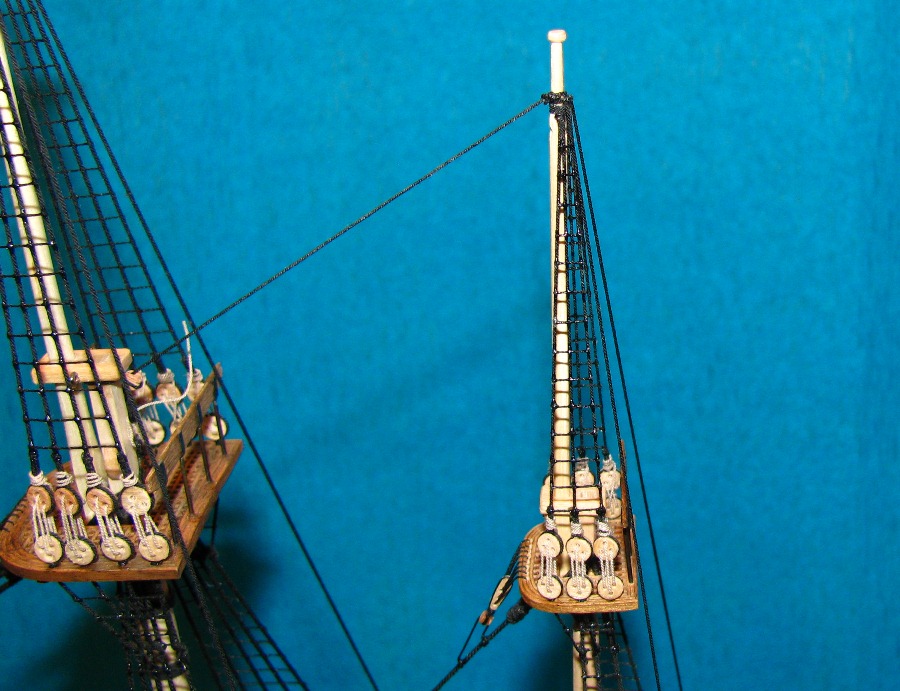

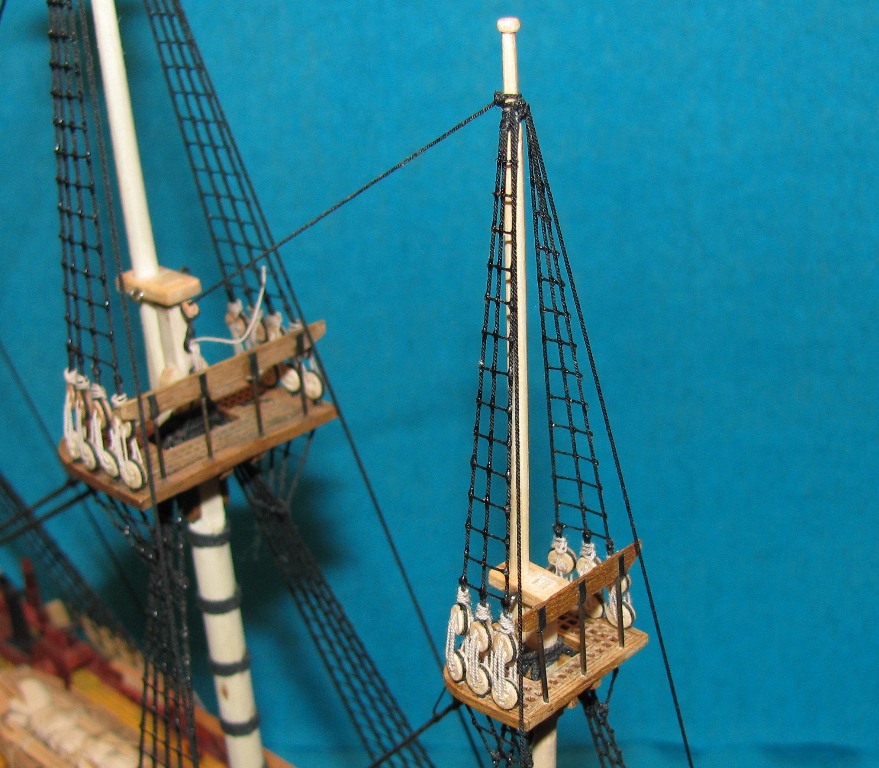

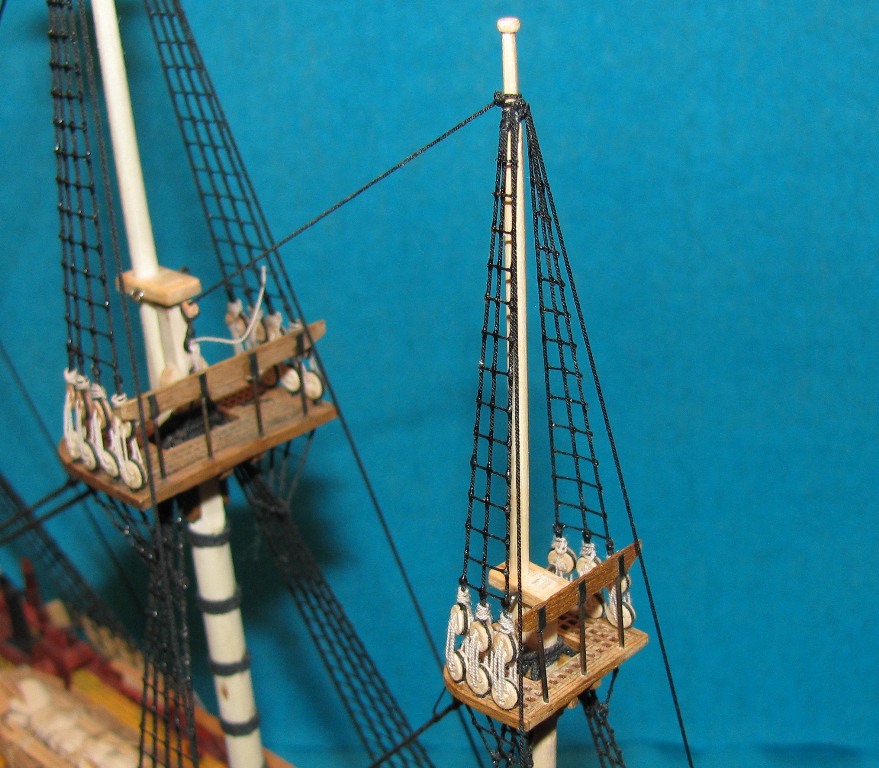

Tym razem zamontowałem stengę bezanmasztu.


Stenga została wystrugana, tak jak i poprzednie, z wysuszonego patyka. Wszystkie linki wanty, paduny i sztag wykonałem z linki o jednakowej średnicy – tak na oko 0,2 mm.

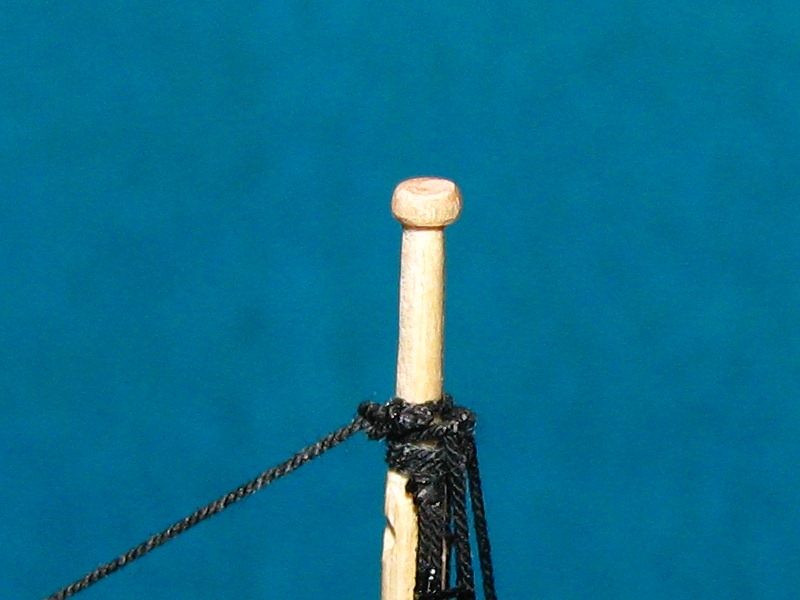

Top masztu wykonałem na końcu. Obciąłem z patyka, fi jakieś 3mm, krążek grubości ok 1,5mm. Następnie nawierciłem lekko gniazdo w które weszła końcówka stengi i po prostu przykleiłem. Na koniec lekko obrobiłem iglakiem.

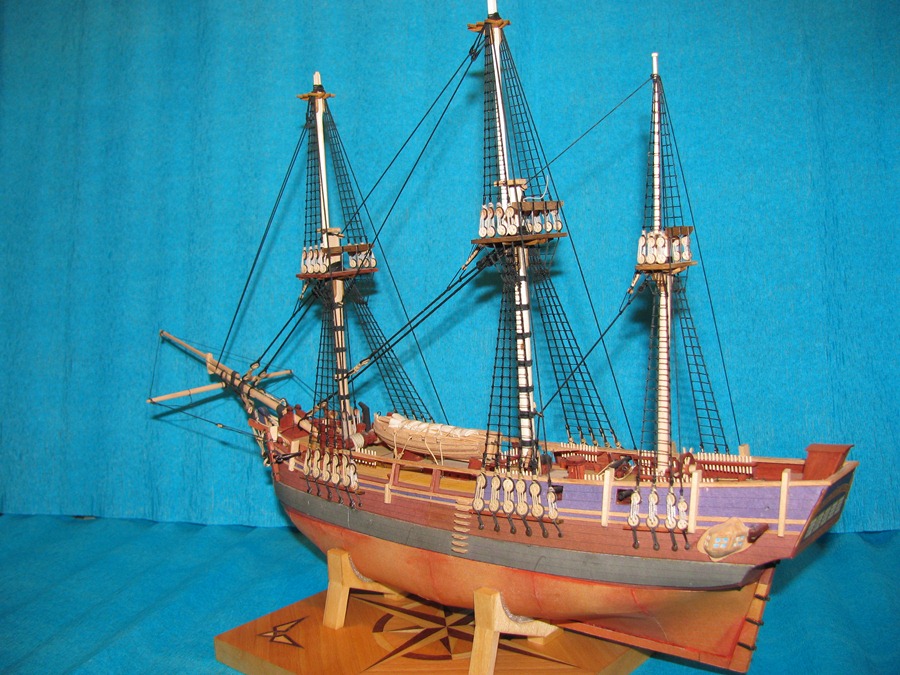

A tak wygląda w całości.
Pozdrawiam
Grzesiek
