Tak z końcem roku podsumujemy jaki jest stan budowy modelu czego jeszcze nie było w relacji:

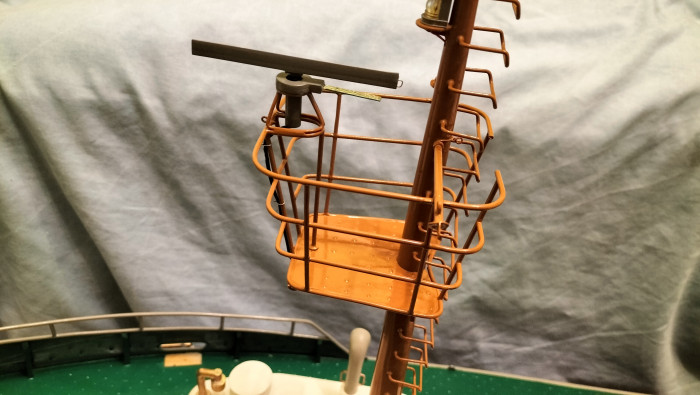

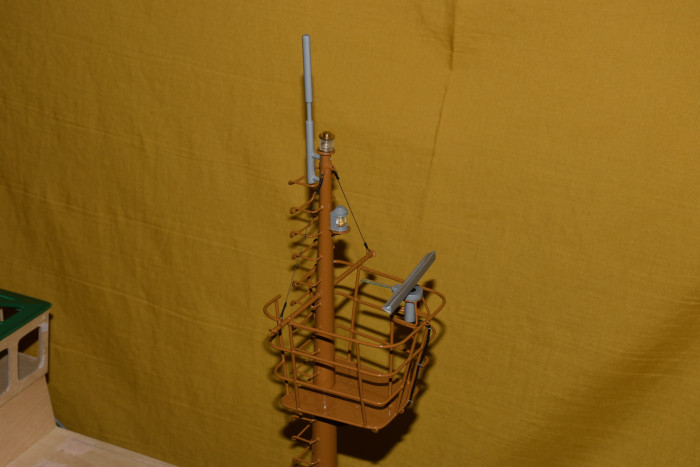

Radar zamontowany na maszcie i powiem Wam (musicie mi uwierzyć ;) ), że działa:

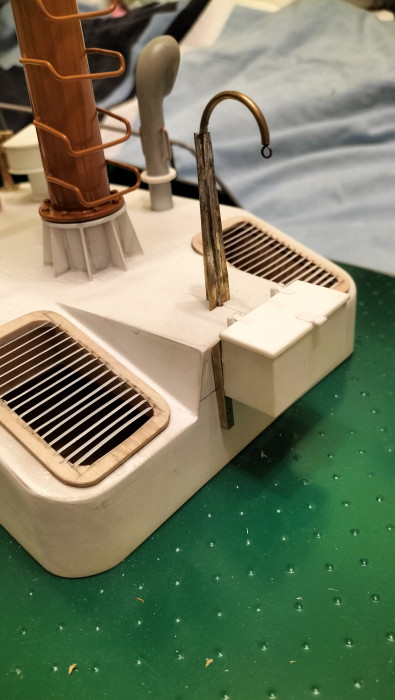

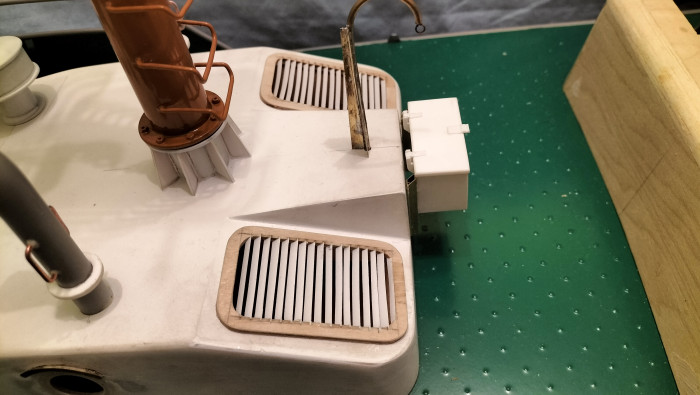

Zamknąłem temat żaluzji na włazach na przedniej skrzyni, wieszak na dzwon, oraz zamontowałem skrzynkę na środki pirotechniczne:


W poniedziałek w UK będę miał okienko pogodowe (nie będzie padać i w miarę słonecznie ;) ), planuję tą przednią skrzynię pomalować na kolor kremowy.
Awatar użytkownika
Jarek
Posty: 536
Rejestracja: 04 gru 2010, 21:56

Re: KP400 - Pilot 20

Post autor: Jarek »

Reflektor główny:

Awatar użytkownika
Jarek
Posty: 536
Rejestracja: 04 gru 2010, 21:56

Re: KP400 - Pilot 20

Post autor: Jarek »

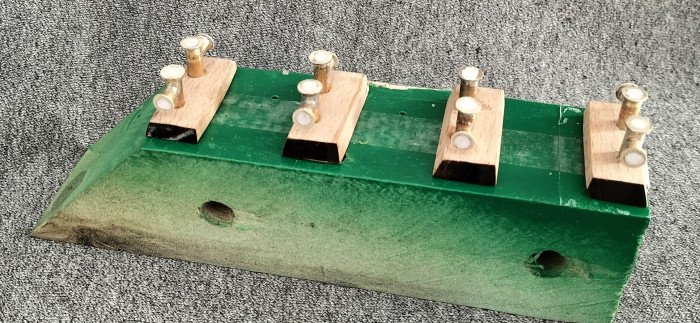

Zrobiono pachołki cumownicze:

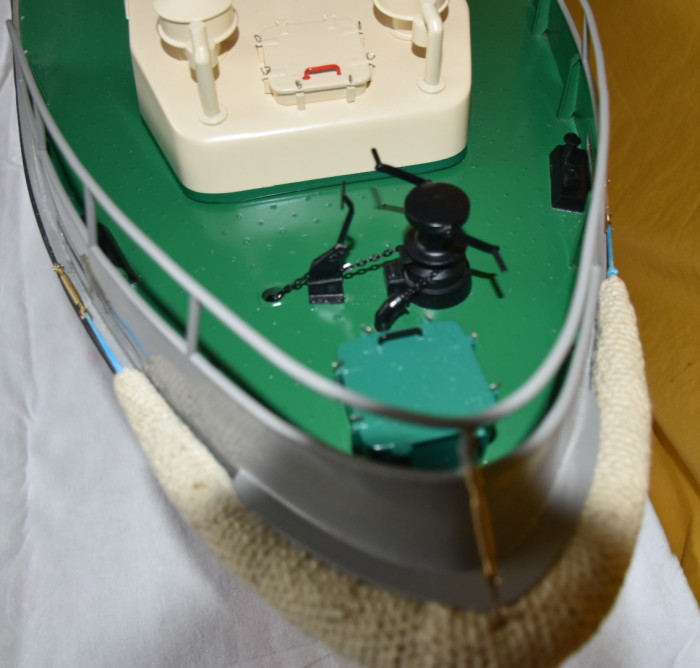

Kompletny zestaw wciągania kotwicy :
Pomalowano przednią skrzynię:

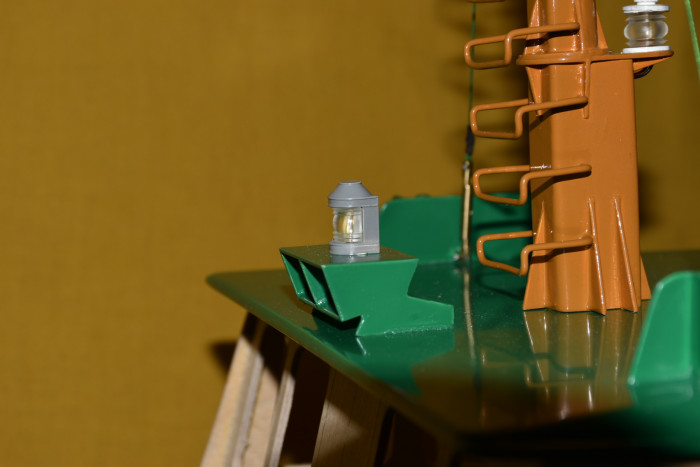

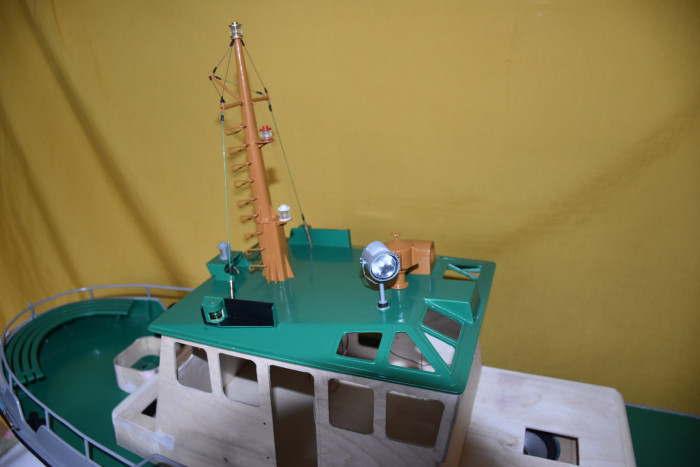

Zamontowano wszystkie lampy masztowe i zakończono prace na dachu sterówki:

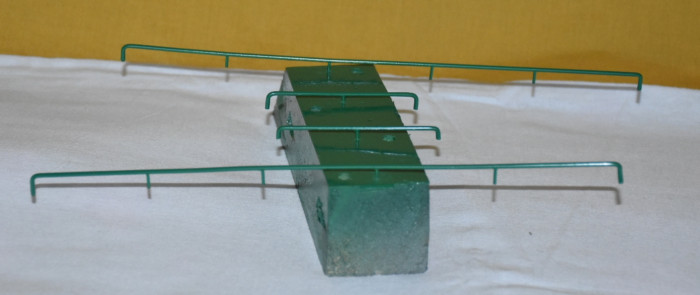

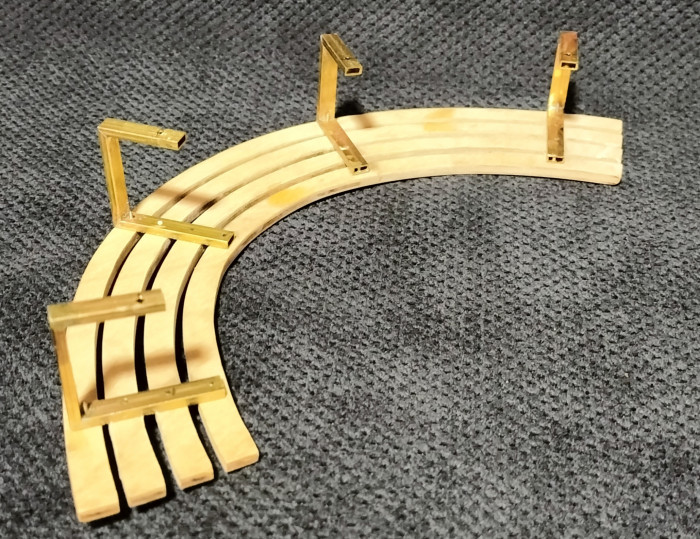

Tylna ławka na rufie:

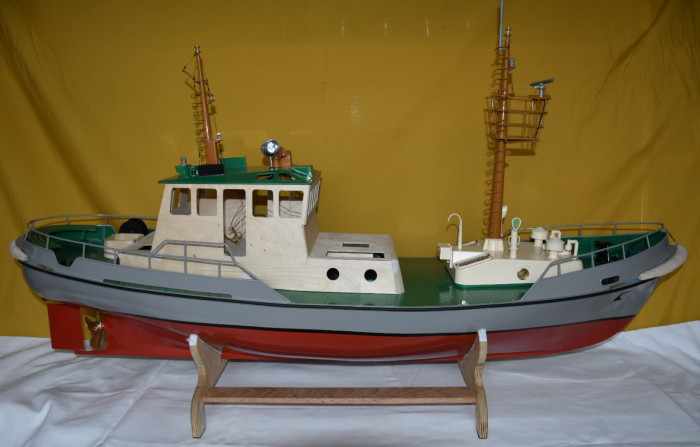

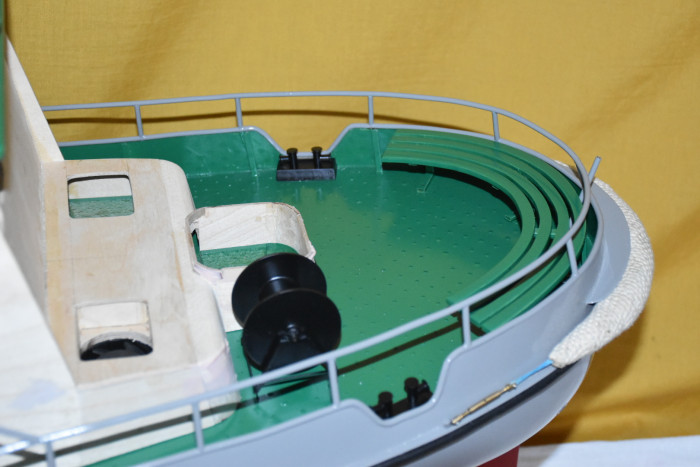

Tak model wygląda na dzień dzisiejszy:

Jutro po utwardzeniu lakieru będą montowane falszburty:
Awatar użytkownika
Emerjan
Posty: 138
Rejestracja: 13 wrz 2019, 09:03

Re: KP400 - Pilot 20

Post autor: Emerjan »

Podziwiam te Twoje równolegle ustawione różne lamelki czy to na czerpniach czy na reflektorach a do tego doszła jeszcze ławeczka która zachęca by na niej spocząć i popatrzeć w morze. janek
Awatar użytkownika
Jarek
Posty: 536
Rejestracja: 04 gru 2010, 21:56

Re: KP400 - Pilot 20

Post autor: Jarek »

Dziękuję bardzo, że się podoba ;) .

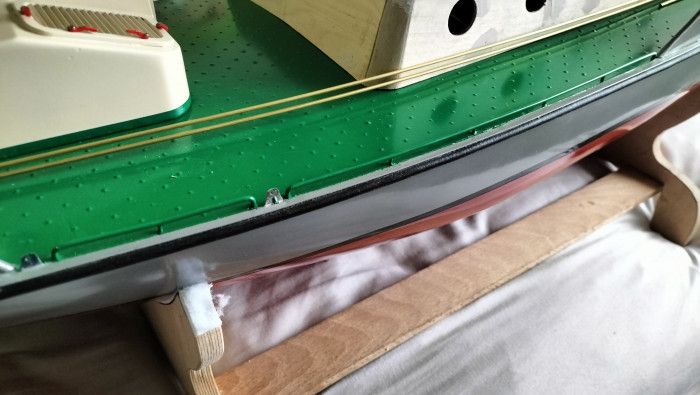

Falszburty zamontowane:

Awatar użytkownika
Jarek
Posty: 536
Rejestracja: 04 gru 2010, 21:56

Re: KP400 - Pilot 20

Post autor: Jarek »

Drobna poprawka pokładu nadbudówki.

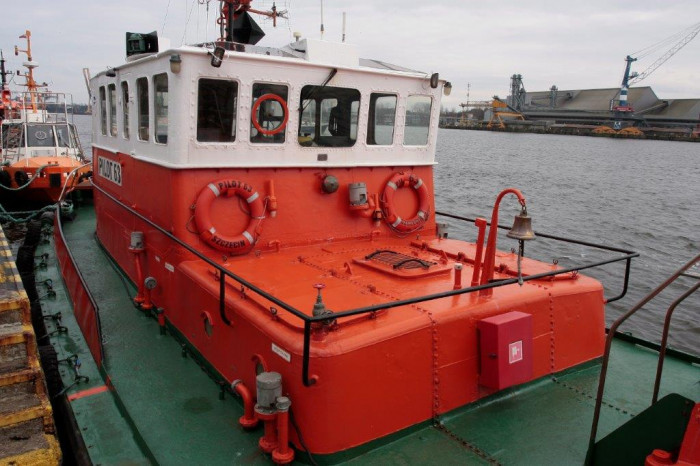

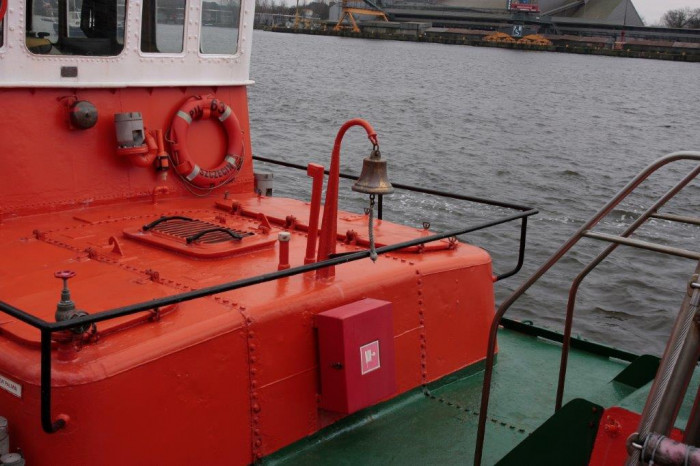

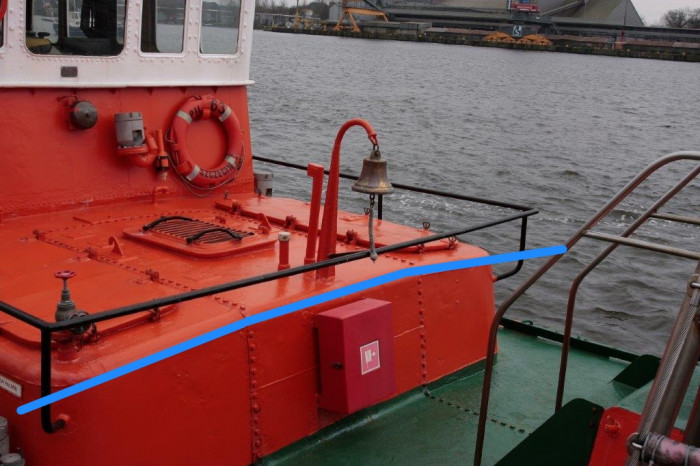

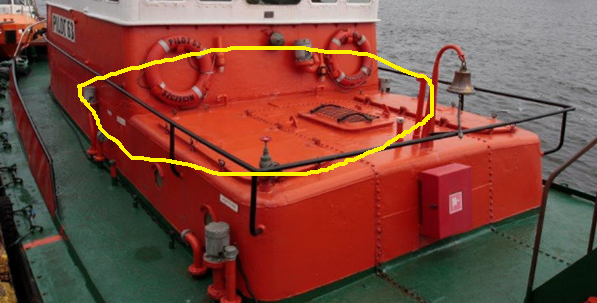

Na zdjęciu oryginału, (co prawda to Pilot63 ze Szczecina. Może się różnić detalami wyposażenia, ale myślę, że konstrukcyjna bryła jest identyczna jak mojego Pilota20) wyraźnie widać, że pokład nie jest na całej swojej szerokości płaski. Boczne części na których znajduje się te duże pokrywy pod kołami ratunkowymi są pod ukosem:

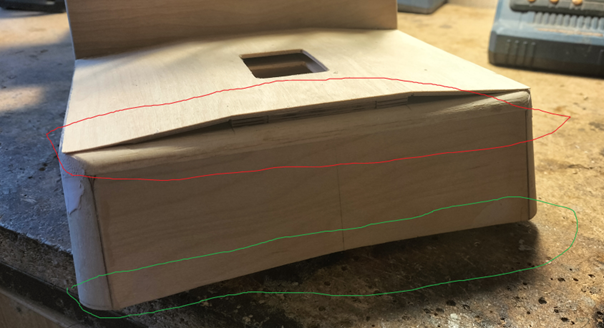

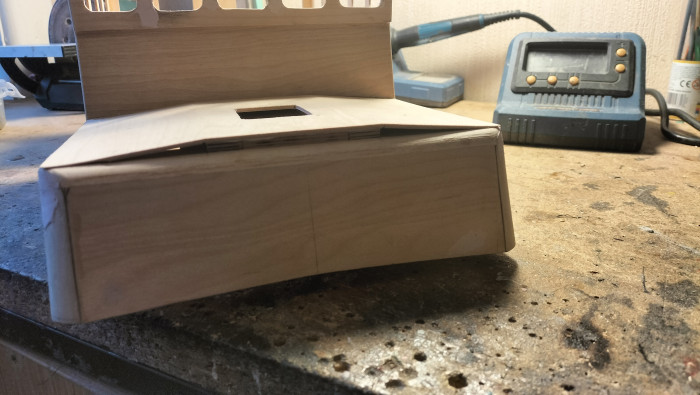

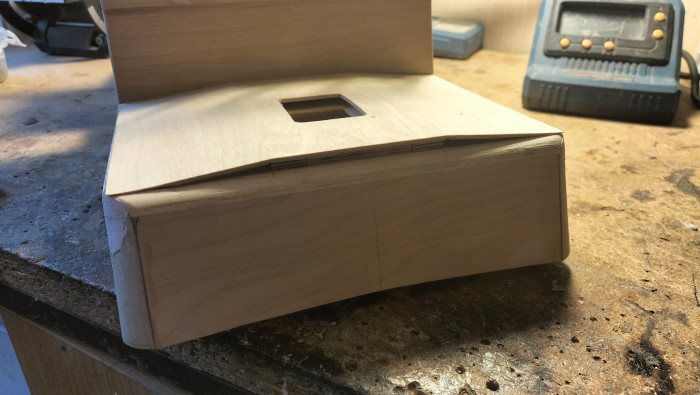

Postanowiłem, że dokonam tej korekty. Na tym etapie budowy nadbudówki to niewielka przeróbka. Musiałem dokleić odpowiednio uformowaną jeszcze jedną warstwę sklejki:

Awatar użytkownika
Jarek
Posty: 536
Rejestracja: 04 gru 2010, 21:56

Re: KP400 - Pilot 20

Post autor: Jarek »

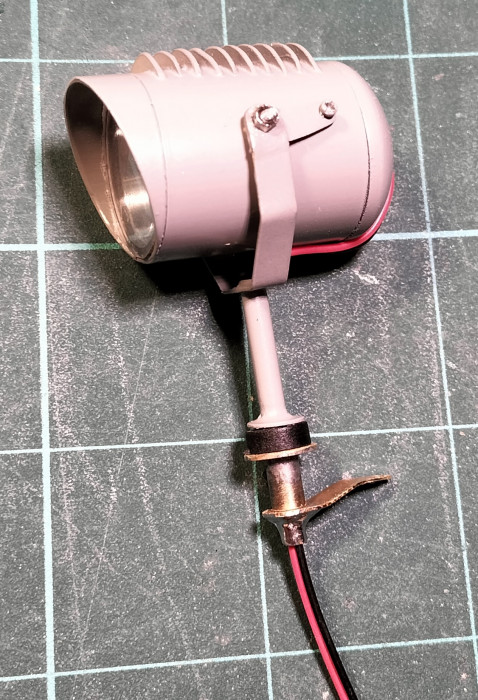

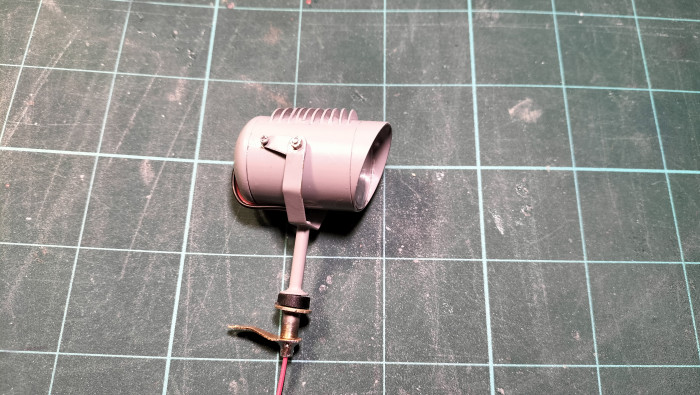

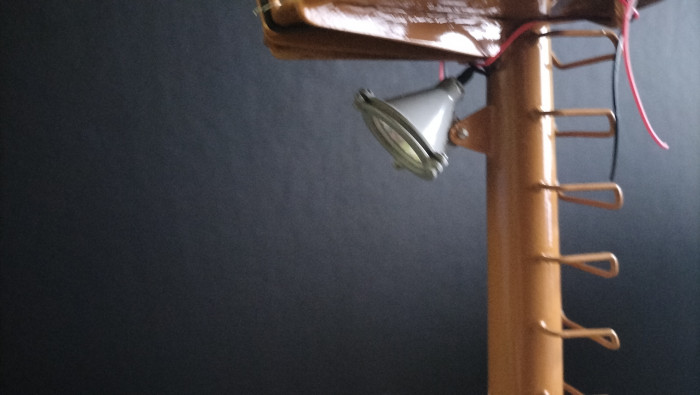

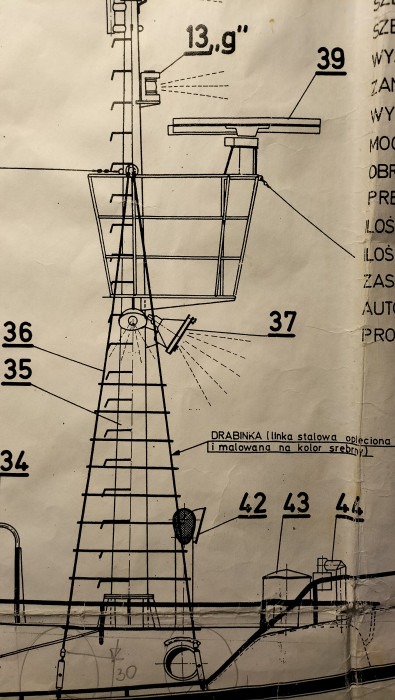

Reflektor oświetlający dziobową cześć pokładu poz.37:

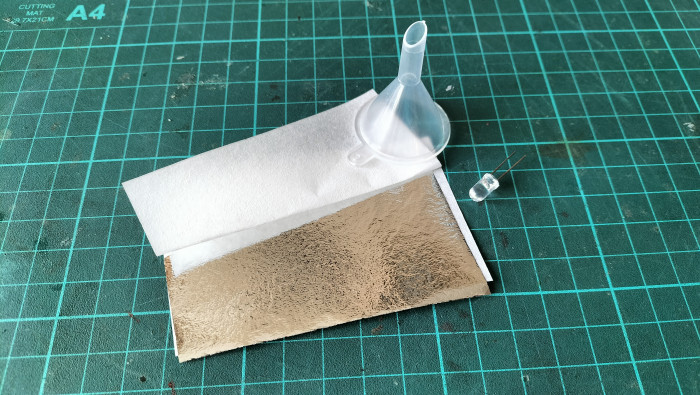

Miniaturowy lejek do perfum, LED, srebro w płatkach do artystycznego srebrzenia antyków.
Miniaturowy lejek do perfum, LED, srebro w płatkach do artystycznego srebrzenia antyków.

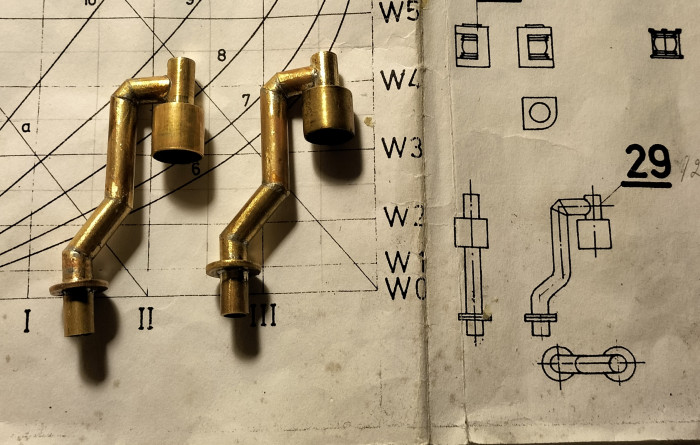

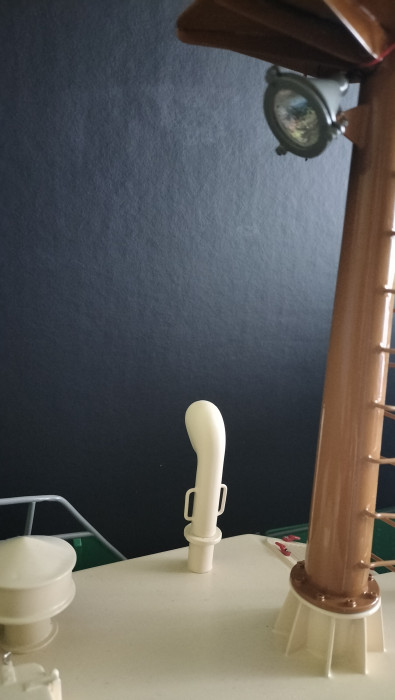

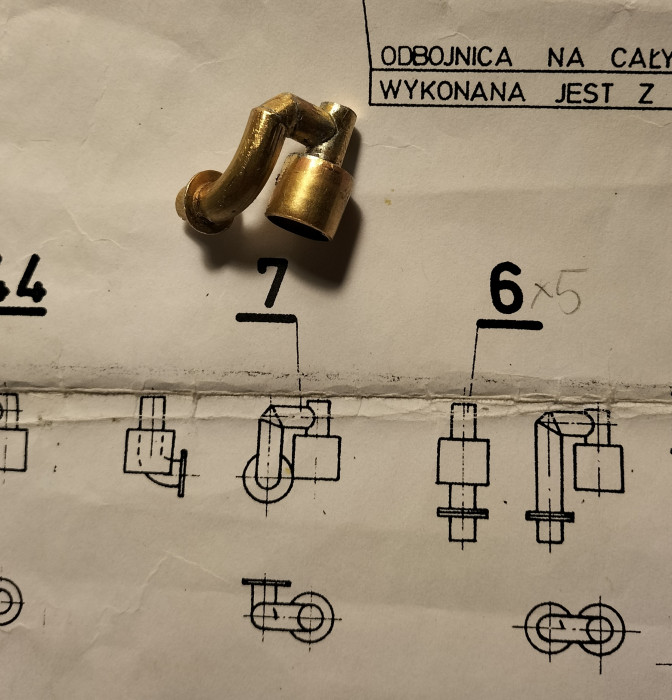

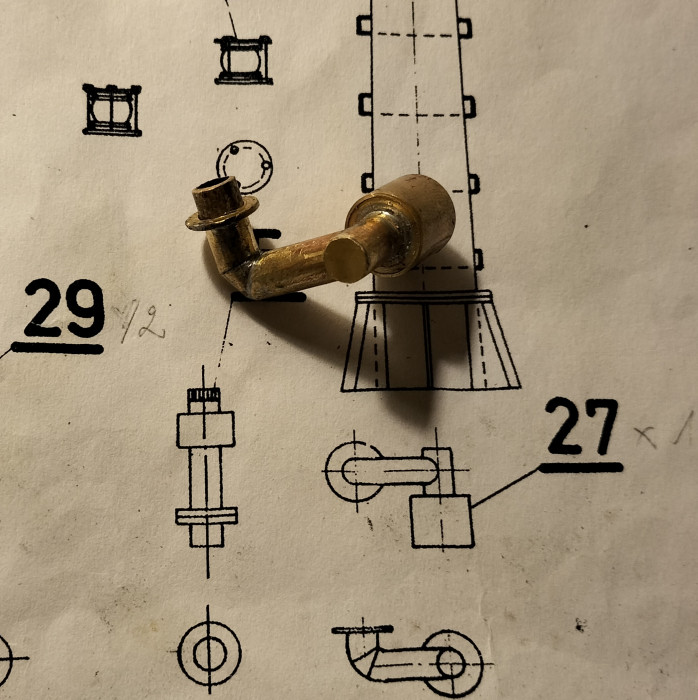

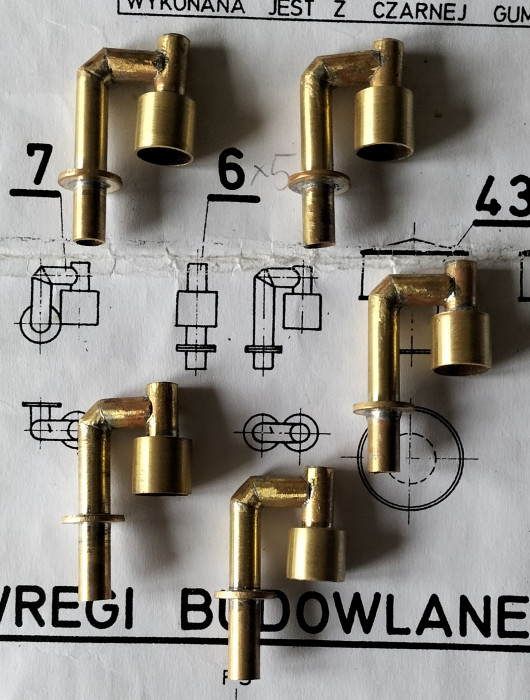

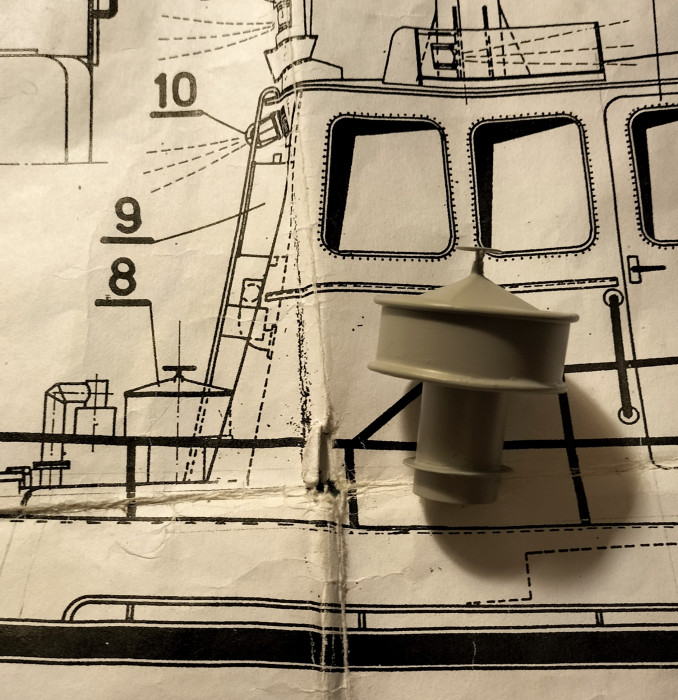

Pokładowe głowice wentylacyjne:
Poz.29
Poz.29
Poz.27
Poz.27
Poz.7
Poz.7
Poz.6
Poz.6
Poz.8
Poz.8
Awatar użytkownika
ryszardb
Posty: 147
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: KP400 - Pilot 20

Post autor: ryszardb »

Skos nadbudówki maszynowej powinien być zaokrąglony tak jak wyoblenie pokładu. Przyjrzyj się na zdjęciu połączeniu sterówki z tym pokładem.
Pozdrowienia
Ryszard
Awatar użytkownika
Jarek
Posty: 536
Rejestracja: 04 gru 2010, 21:56

Re: KP400 - Pilot 20

Post autor: Jarek »

Zasugerowałem się przodem tej nadbudówki.


Tutaj wyraźnie widać, że te powierzchnie są płaskie. W narożniku jest wszystko w jednolitym kolorze i nie za bardzo widać. Czy tak jest ? Możliwe, że masz rację. Nie będę już tego poprawiał. Jak pomaluję wszystko w jednolitym kolorze może też będzie jak w oryginale. ;)

Edit 31 maja:

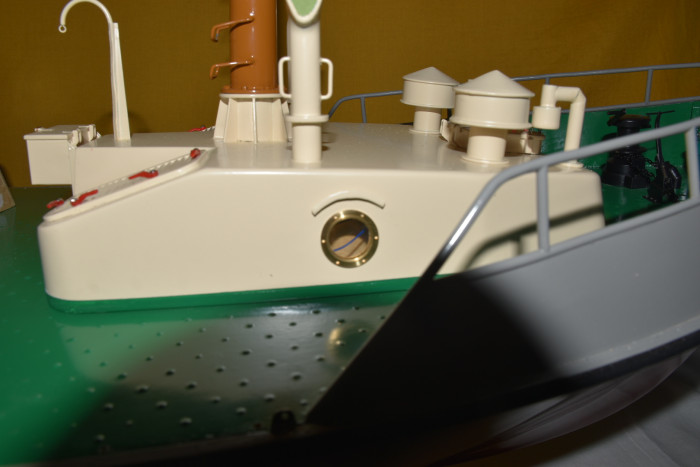

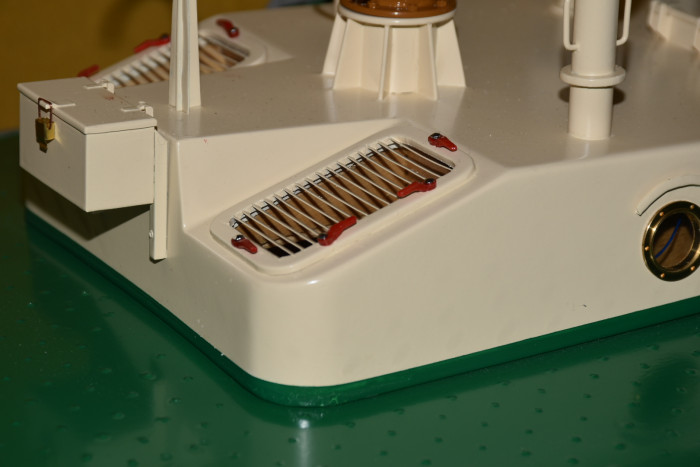

Nadbudówka już pomalowana i teraz to wygląda identycznie jak na oryginale:
Ostatnio zmieniony 31 maja 2023, 00:06 przez Jarek, łącznie zmieniany 3 razy.
