Motorówka Straży Granicznej S-12 "Szkwał"

[Piotr80]

Kawał kadłuba i to bardzo ładnie pływającego!
Pozdr
Piotr

[rekmak]

Czy redany podłużne były przyklejone? Czy na max. prędkości wysoka fala na dziobie, znika? Po zmianie środka ciężkości powinna być niższa. Wskazany lekki.

[Jarek]

Redanów jeszcze nie ma. A jak środek ciężkości trochę pójdzie do tyłu to fala z przodu zapewne będzie mniejsza - też tak myślę. Jeszcze jedna sprawa jeżeli chodzi o doskonałość pływania: Kadłub jest w stanie surowym z nałożonym laminatem. Jeszcze nie wyszlifowany. Gdy powierzchnia będzie wyprowadzona i nałożony lakier, to myślę, że i poślizg też się zmieni.

[Jarek]

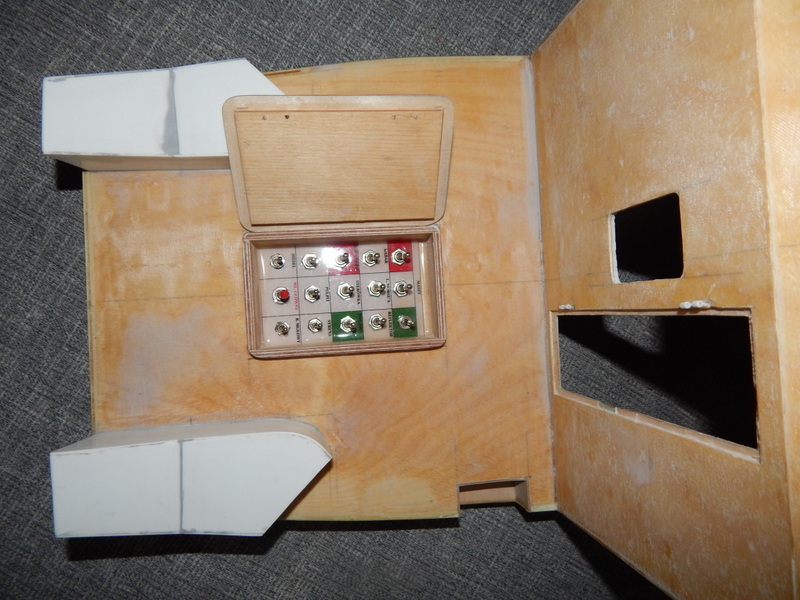

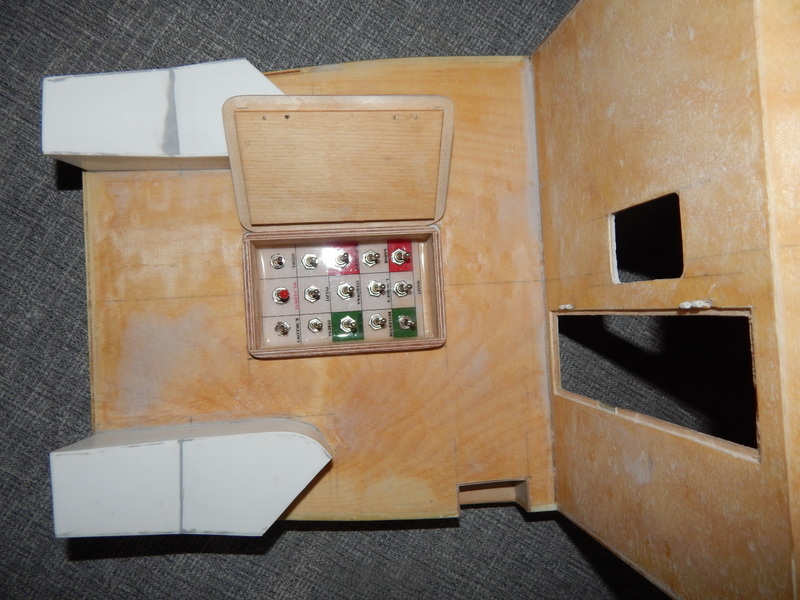

Na filmiku już było widać, a teraz trochę dokładniej o pulpicie sterowniczym ukrytym w centralnym luku na nadbudówce. Oprócz załączania ręcznego niektóre funkcje będą uruchamiane z radia.

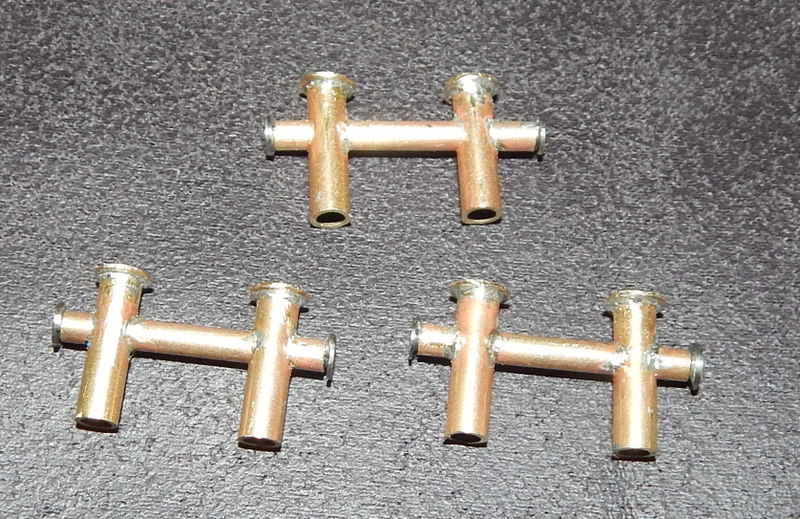

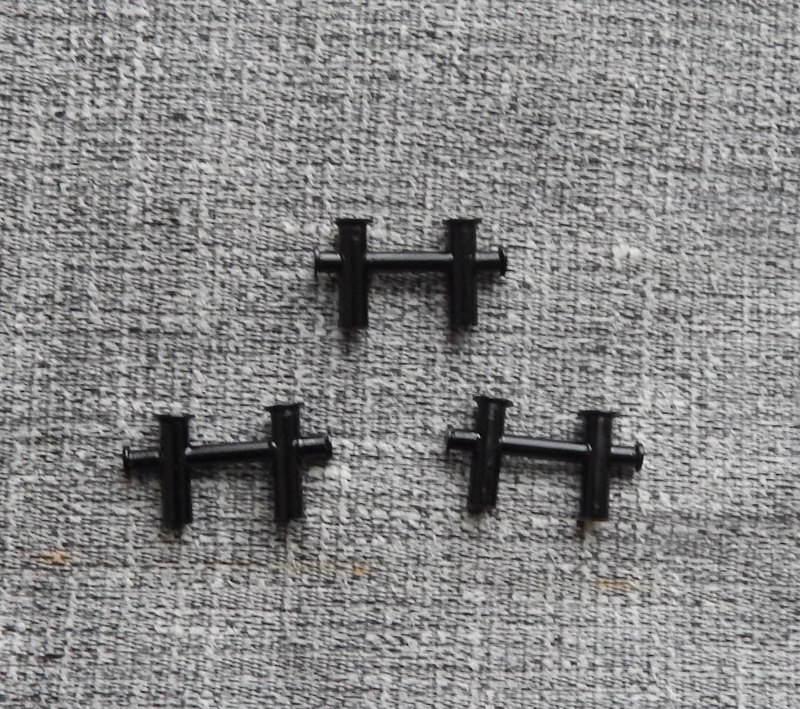

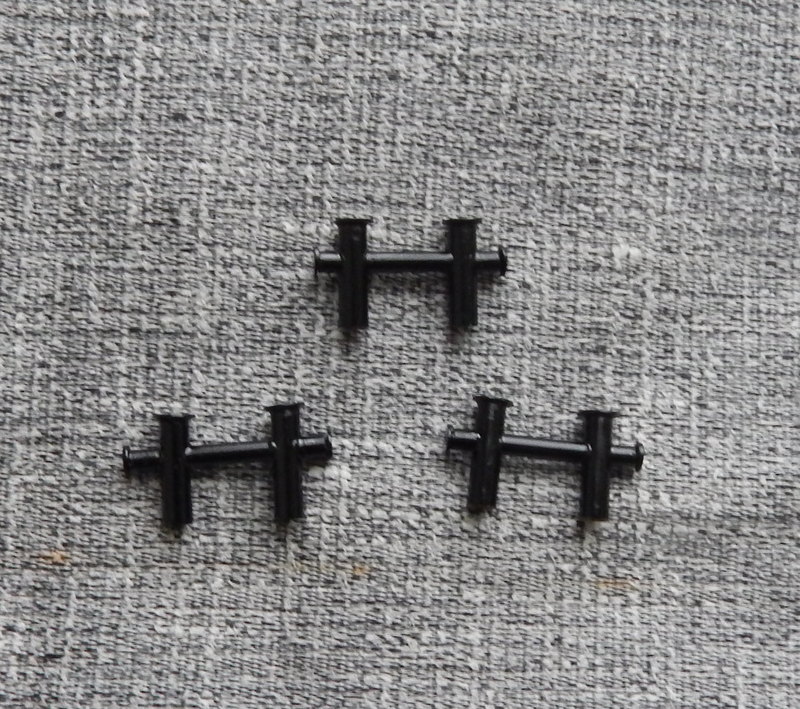

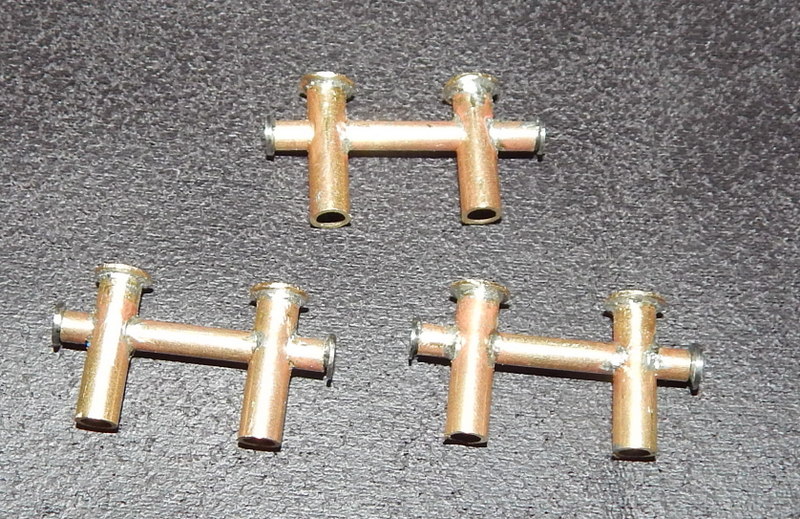

Pachołki cumownicze:

[Jarek]

Przeglądając fotki oryginalnego "Szkwała", dopatrzyłem się, że popełniłem błąd na pokładzie.

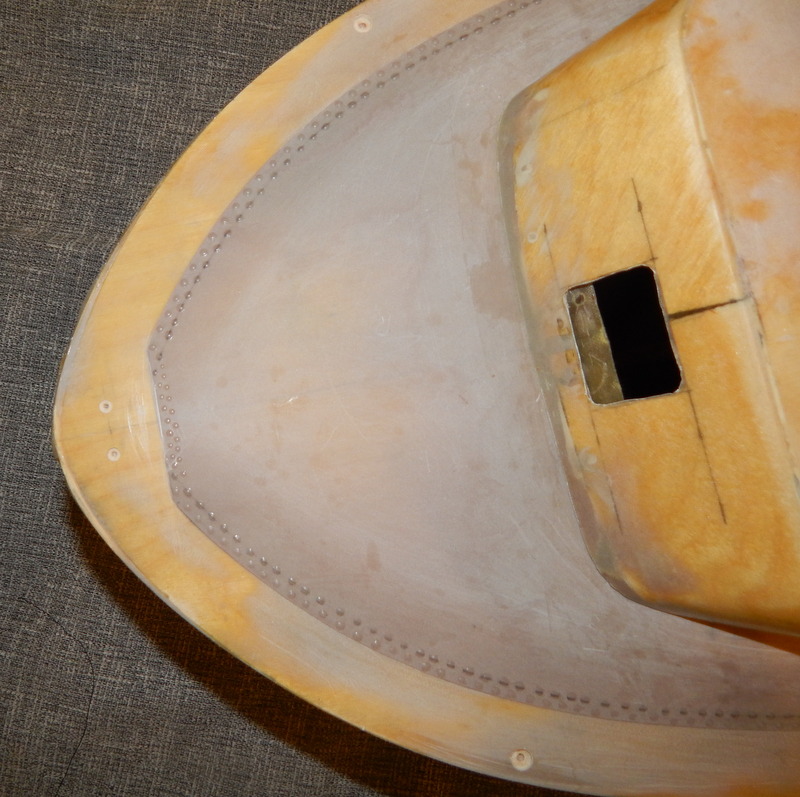

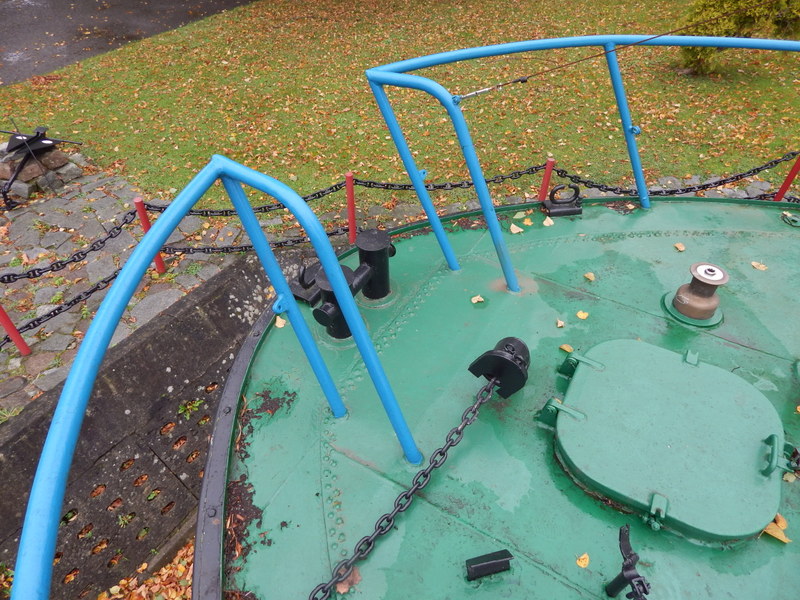

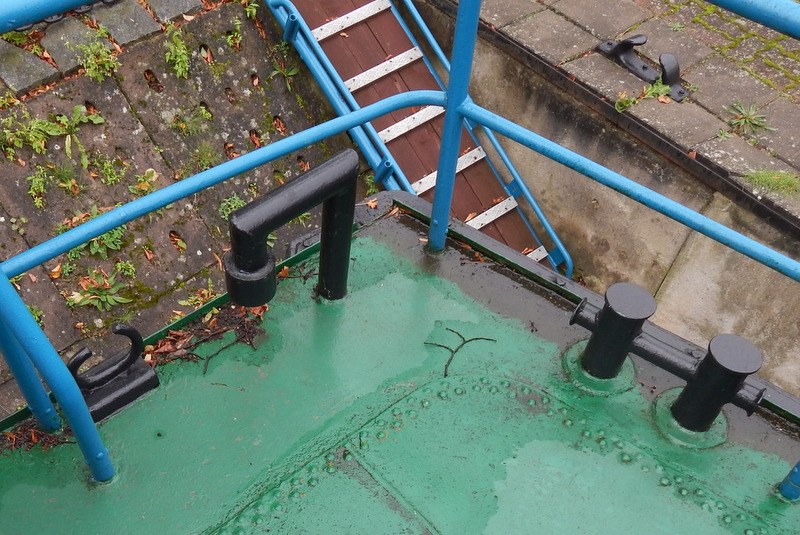

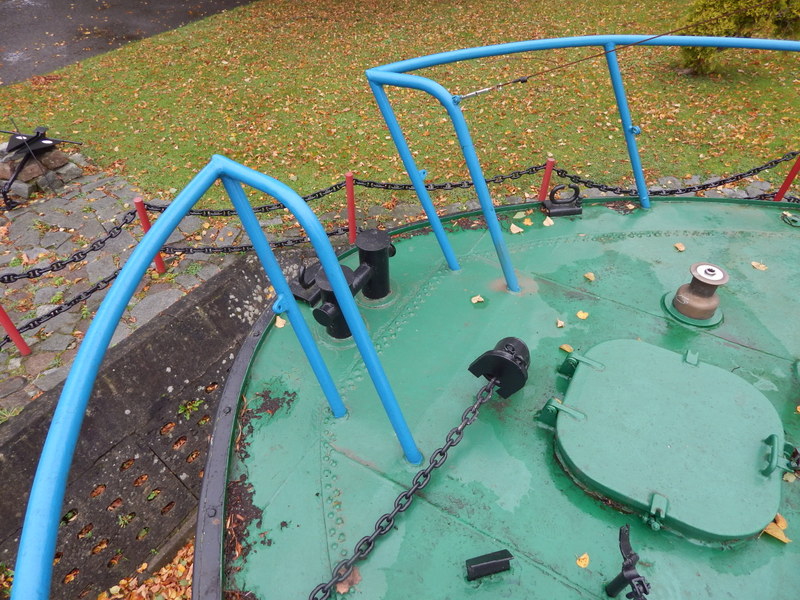

Oryginał posiada dziób taki:

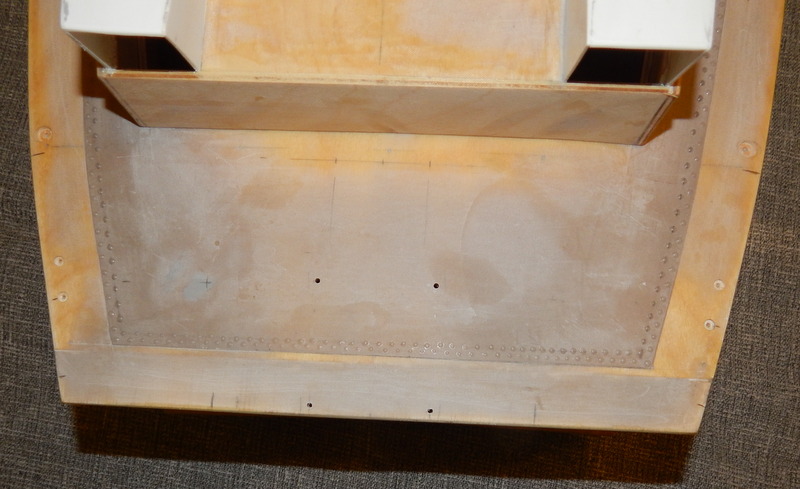

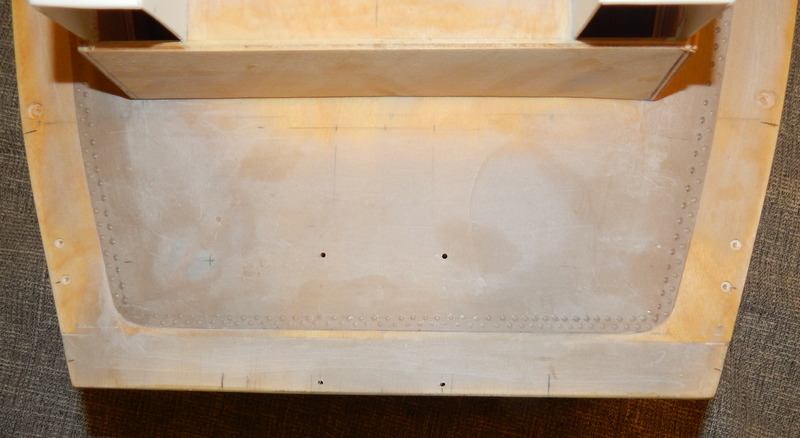

A na rufie ta obnitowana blacha posiada zaokrąglone rogi:

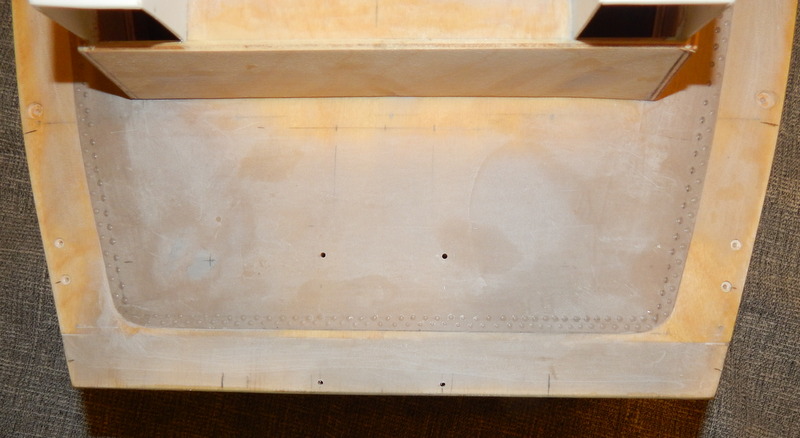

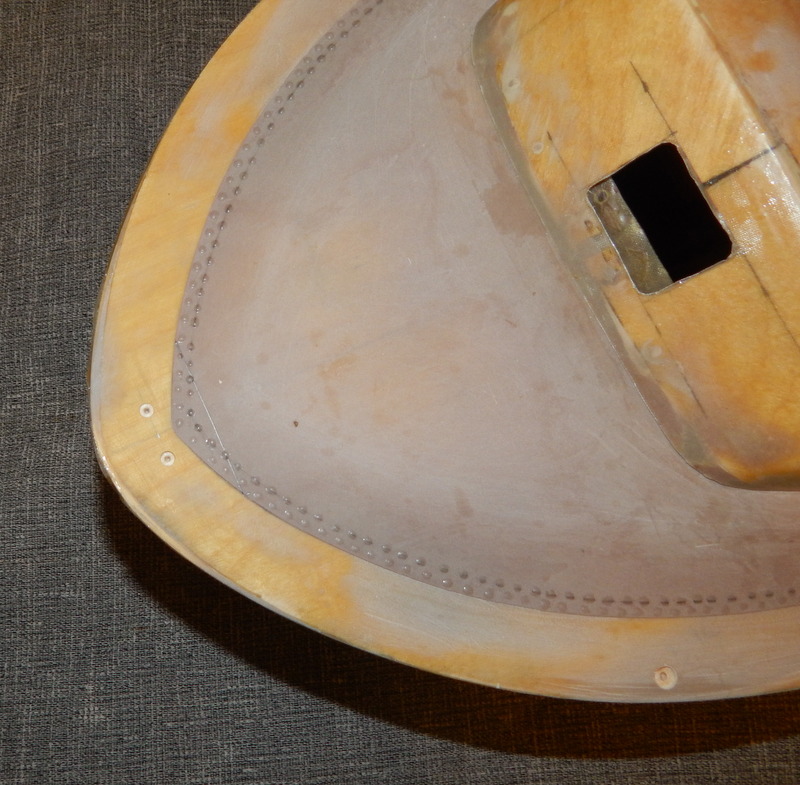

Ja natomiast wykończyłem na ostro:

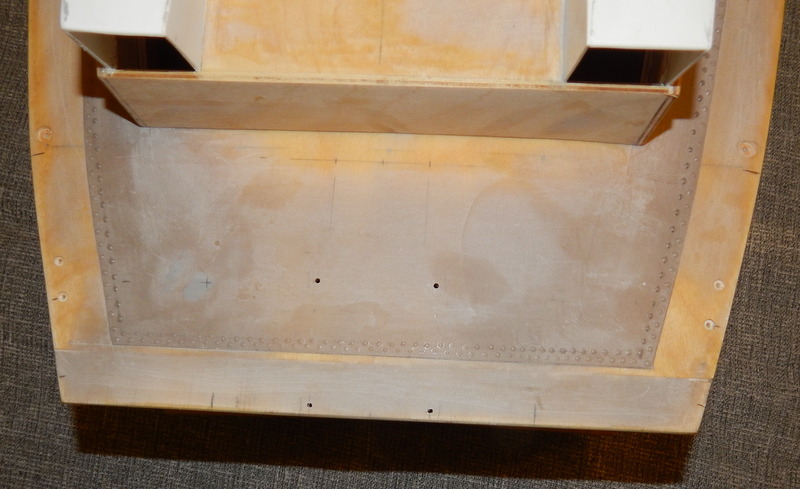

No i trzeba było to przerobić:

[Jarek]

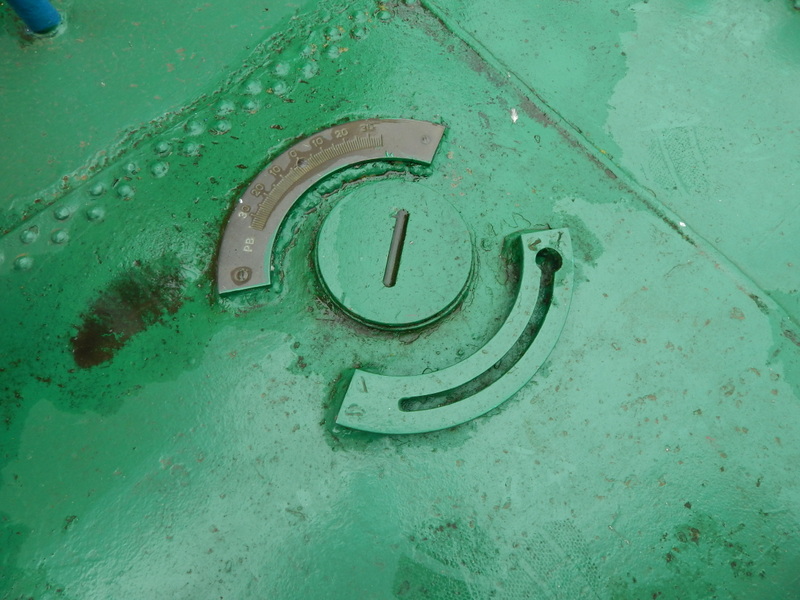

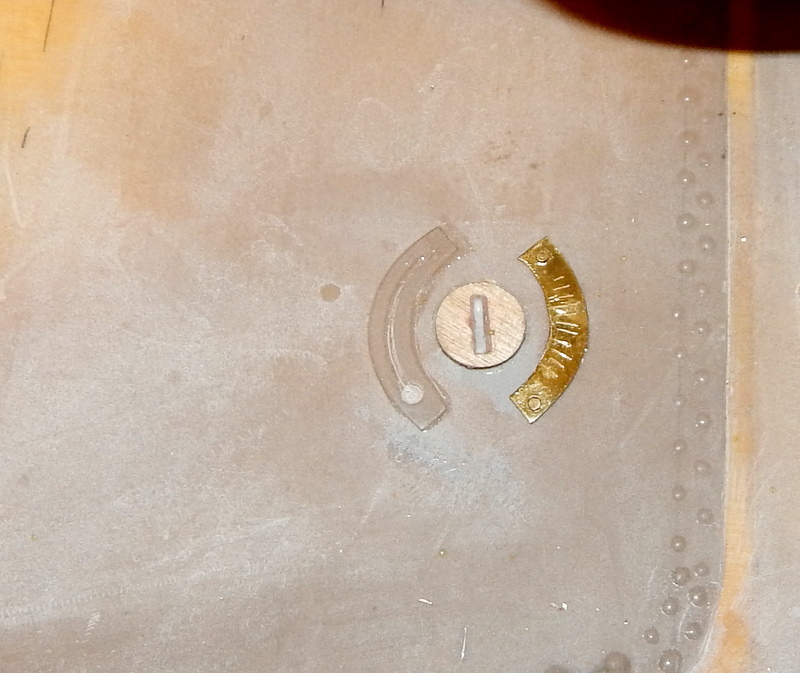

Drobny detal na pokładzie:

To jakiś wlew. Chyba paliwa ?

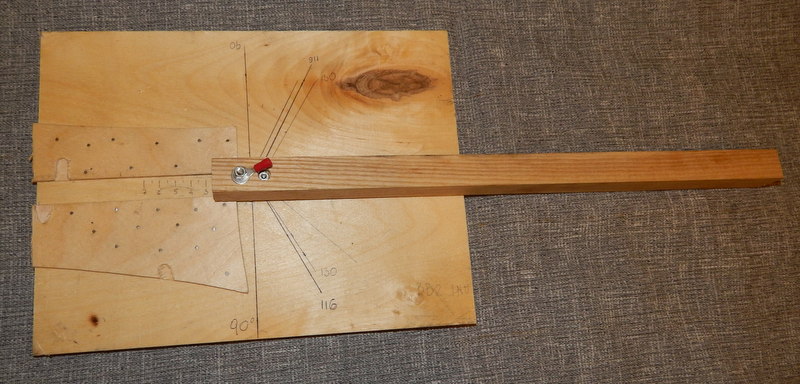

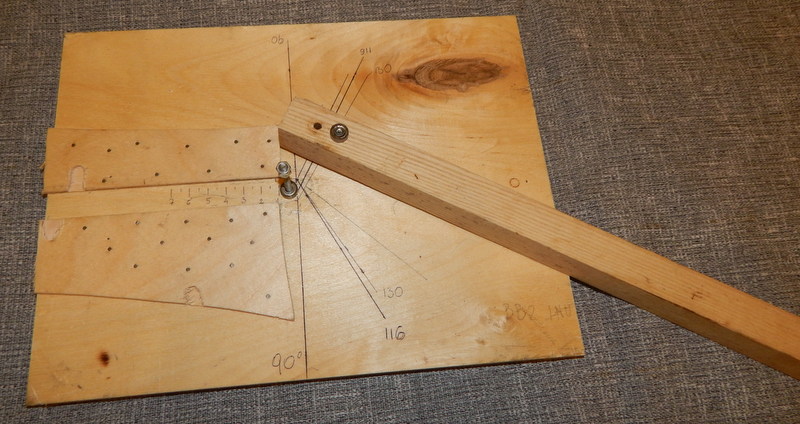

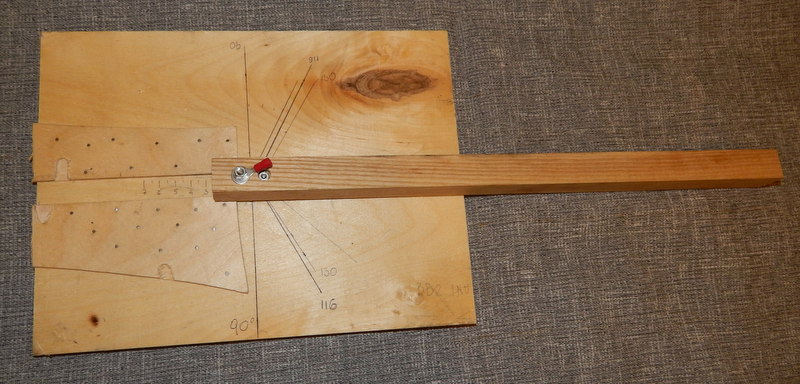

Wykonałem prostą giętarkę do rurek mosiężnych:

Dźwignia z łożyskiem i łożysko w podstawie jako prawidło. Pomiędzy łożyskami jest szczelina 3mm czyli tyle co rurki mosiężne.

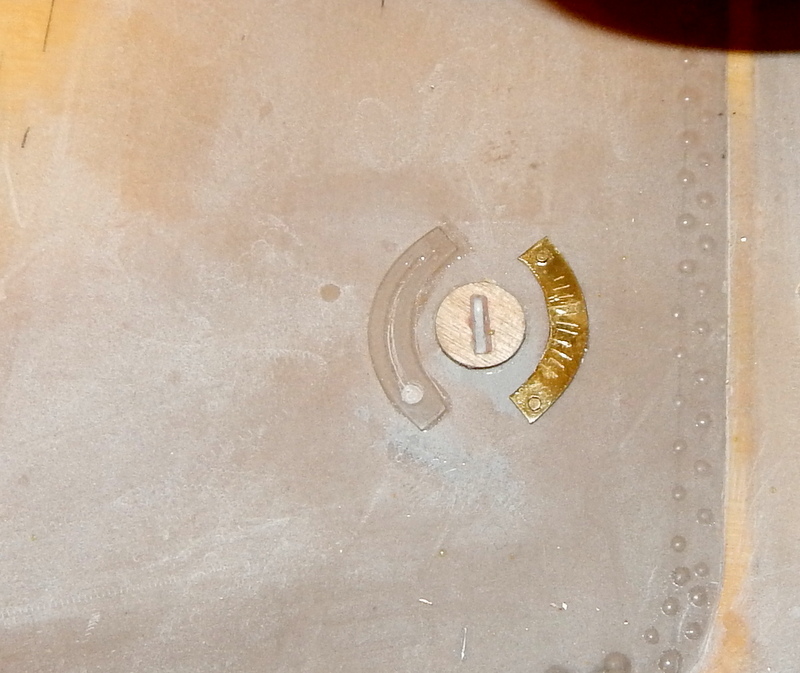

I efekt dzisiejszej pracy. Niestety tylko jedna strona. Jutro zbudujemy drugą.

[Slawek Kromer]

Na pierwszej fotce to nie wlew paliwa a ręczne przestawianie steru gdyby nastąpiła awaria Skala z boku aby oba stery ustawić jadnakowo

[Jarek]

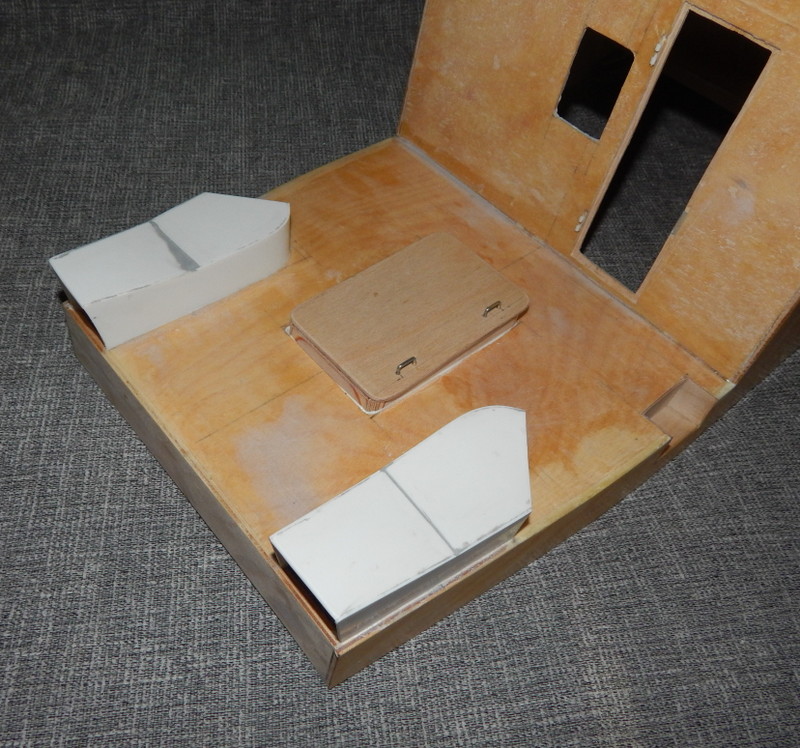

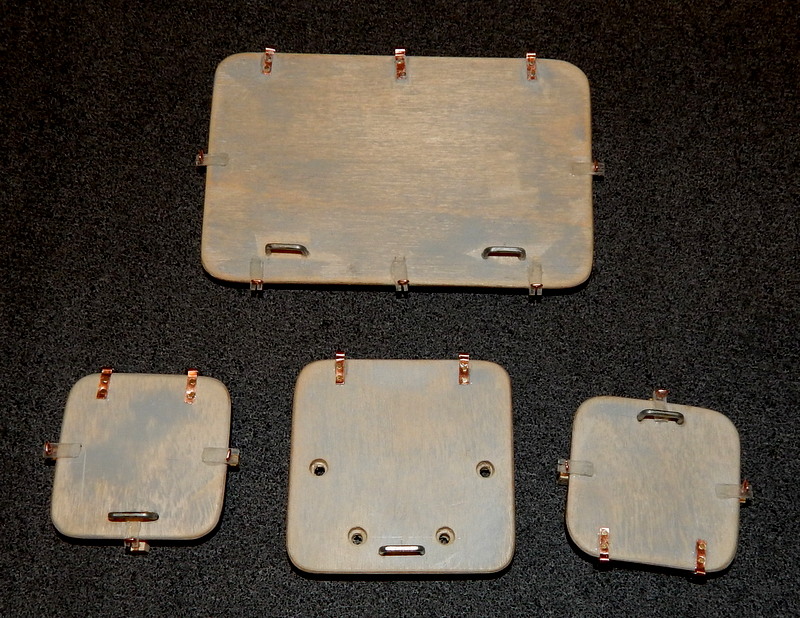

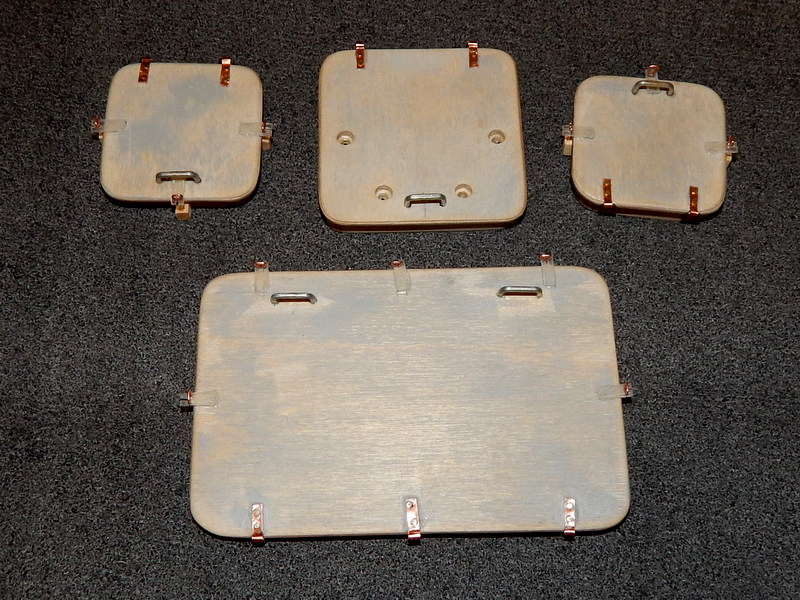

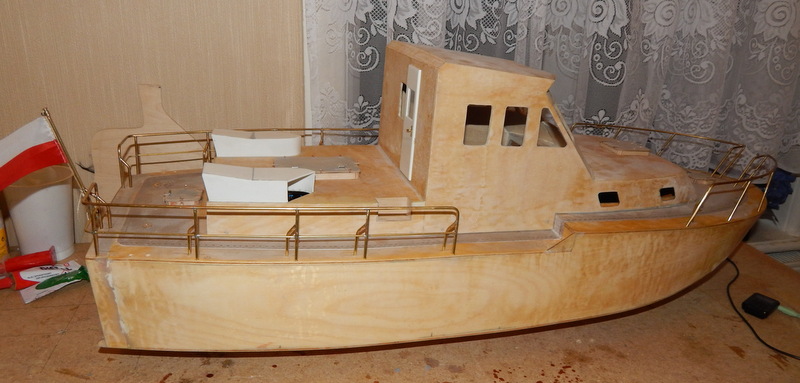

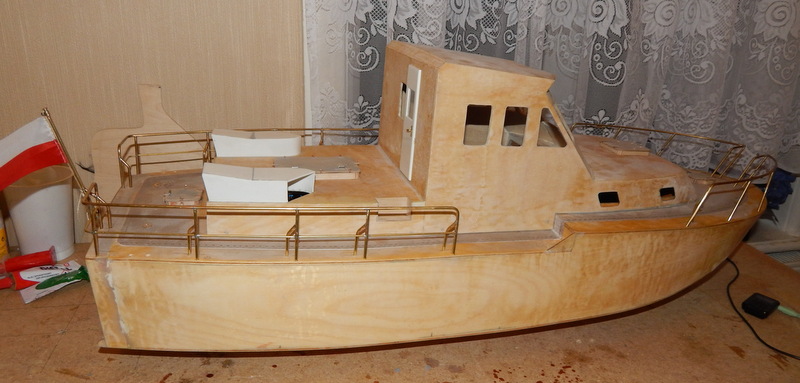

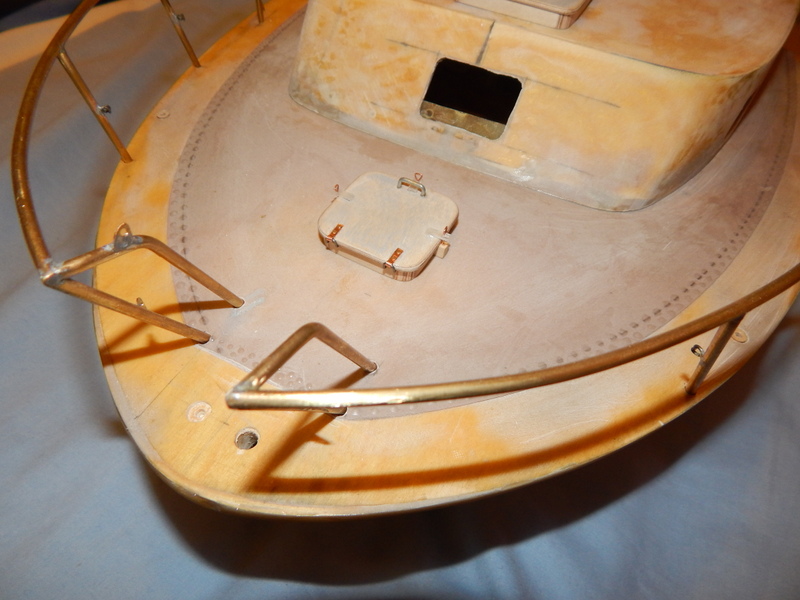

Wykonałem wszystkie włazy na pokładzie. największy i średni będą zdemontowalne. Pod największym ukryłem wszystkie włączniki (widoczne na wcześniejszych fotkach), zaś średni na nadbudówce będzie skrywał śrubę mocującą nadbudówkę do kadłuba.

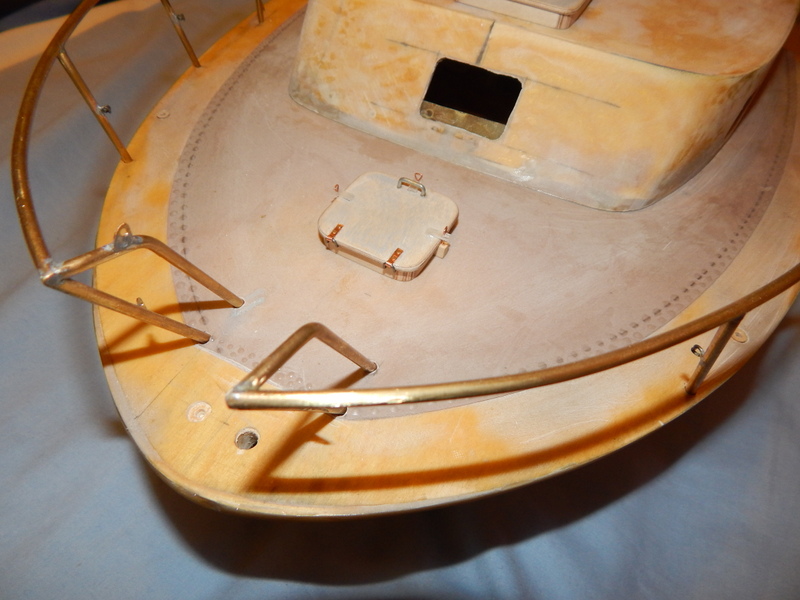

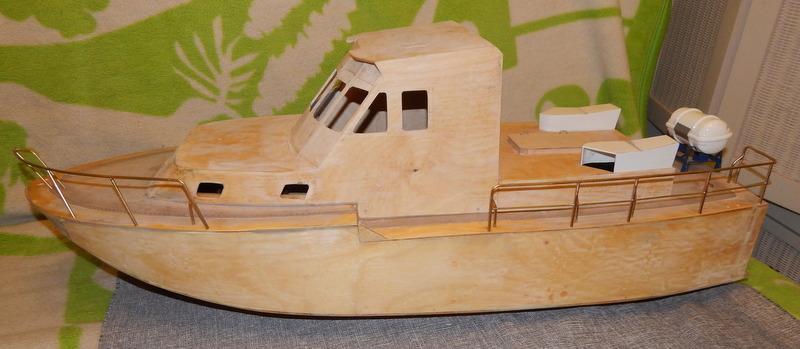

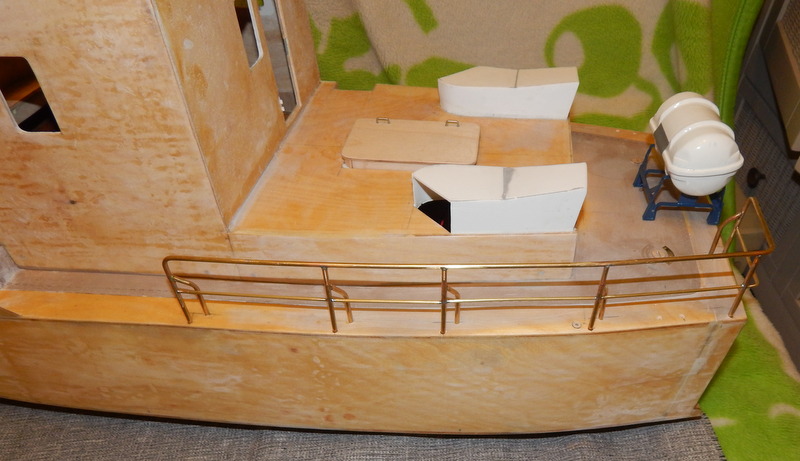

Skończyłem również relingi:

Jutro będą malowane.

Nie mam pomysłu jak mocować nadbudówkę do kadłuba w tylnej jej części.

[PiotrB]

Jarek - wszystko wygląda świetnie, a reling jest super
Pozdrawiam PB

[rekmak]

Do tylnej ścianki nadbudówki doklej ze wzmocnieniem szeroki haczyk. Nasuwając nadbudówkę bardziej pionowo na kołnierz i opuszczając przód nadb. haczyk wsuwa się pod pokład blokując.
