Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: Hadżi »

Etap 30

Wklejenie wzmocnień w kadłub
Witam!

Nie jestem pewien czy po rozcięciu skorupy kadłuba wzdłuż linii KLW ona nie zmieni swego kształtu. Wolę nie ryzykować. Nawierciłem, więc otwory nad linią i pod linią na obu burtach. Wkleiłem w nie patyki szaszłykowe.
Etap30_f88am_wklejenie wzmocnień.jpg
Po stwardnieniu kleju nadmiar będzie obcięty i zeszlifowany do powierzchni burty. Po rozcięciu okaże się jak zachowa się skorupa. Jak się nic nie będzie działo, te, co będą w czymś przeszkadzały zostaną usunięte.
Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
http://www.forum.modelarstwo.org.pl/viewtopic.php?t=48069
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
Hadżi
Posty: 389
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: Hadżi »

Witam!


Etap 31a

Rozcięcie sterburty
Witam!
Po odcięciu nadmiaru wystającego wzmocnień i przeszlifowaniu rozciąłem skorupę na ster burcie.
Etap31_f89am_przeciecie skorupy.jpg
Obawiałem się, że skorupa się rozpręży, a tu odwrotnie. Tam gdzie wzmocnienia były słabo przyklejone, a naprężenia duże skorupa się skurczyła do środka na 2mm.
Etap31_f89bm_przeciecie skorupy.jpg
Na moje szczęście do środka, bo będzie ją można później wyprzeć.
Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
http://www.forum.modelarstwo.org.pl/viewtopic.php?t=48069
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
Hadżi
Posty: 389
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: Hadżi »

Etap 31a

Rozcięcie backburty i rozpołowienie

Witam!

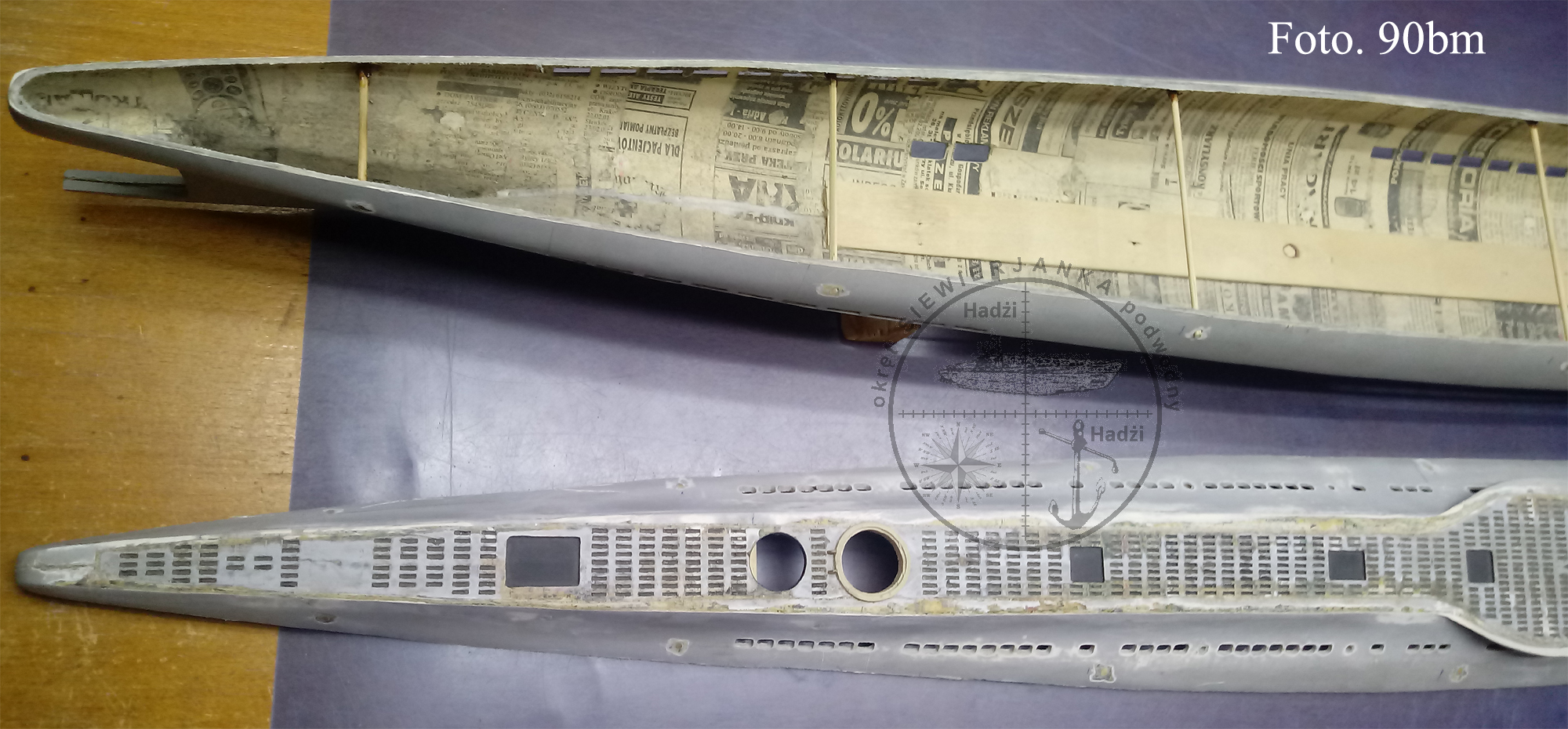

Uff! Troszkę się nagimnastykowałem przy tym rozcinaniu kadłuba. I teraz mam dobry dostęp do wnętrza. Ułatwi mi to wklejanie elementów, które powinny być wklejone od wewnątrz. Po rozpołowieniu wygląda to tak:
Etap31b_f90am_przeciecie skorupy.jpg
Etap31b_f90bm_przeciecie skorupy.jpg
Etap31b_f90cm_przeciecie skorupy.jpg
Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
http://www.forum.modelarstwo.org.pl/viewtopic.php?t=48069
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
Hadżi
Posty: 389
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: Hadżi »

Etap 32a

Wklejanie elementów wewnętrznych w części górnej

Witam!
W odciętej nawodnej części kadłuba zostały wklejone uprzednio wykonane kanały szasowania balastów. Wklejone zostały też dziobowy i rufowy luk boi ratunkowych. Pozostało jeszcze do wklejenia kluza kotwiczna i kaseta dziobowych sterów głębokości. Część dziobowa przedstawia się tak:
Etap32a_f91am_wkleienie elementów wewnętrznych.jpg
A rufowa tak:
Etap32a_f91bm_wkleienie elementów wewnętrznych.jpg
W części śródokręcia są wklejone kanały tak jak w dziobowej i rufowej.

Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
http://www.forum.modelarstwo.org.pl/viewtopic.php?t=48069
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
TomekA
Posty: 237
Rejestracja: 03 paź 2011, 04:04

Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: TomekA »

Pozwolisz, ze zapytam z czystej ciekawosci. Czy to bedzie model przeznaczony do plywania czy tylko redukcyjny?
Awatar użytkownika
Hadżi
Posty: 389
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: Hadżi »

Witaj Tomku!

Będzie to model redukcyjny. Ma on zbyt wiele otworów którymi mogła by się woda dostać. Zastosowane materiały do budowy raczej nie lubią wody.

Pozdrawiam

"Hadżi"
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
http://www.forum.modelarstwo.org.pl/viewtopic.php?t=48069
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
Hadżi
Posty: 389
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: Hadżi »

Etap 32b

Wklejanie elementów wewnętrznych w części górnej
Witam!

Sklejoną wcześniej kluzę dziobowych sterów głębokości po przymiarce musiałem rozkleić na poszczególne elementy. To nie górna pokrywa, a dolna wówczas powinna być nieprzyklejona. Dlatego ponownie ją skleiłem tak jak powinno być. Na pierwszym zdjęciu widać jeszcze otwartą kasetę ze złożonymi płetwami sterów. Drugie przedstawia widok sterów z zewnątrz.
Etap32b_f92a_kaseta przednich sterów gł.jpg
Etap32b_f92bm_kaseta przednich sterów gł.jpg
W pierwszym założeniu płetwy sterów miały być ruchome tz. miały się wysuwać i chować do kluzy i obracać się w osi poziomej [do zanurzenia w dół, a do wnurzenia w górę. Jeżeli chodzi o obrót w osi, to nie ma problemu. Gdyby chodziło też tylko o samo wysuwanie i chowanie sterów, też by nie było problemu. Natomiast, jeżeli chodzi o wykonywanie obu czynności, to jest już problem. Mam, więc zagwozdkę i nie wiem czy ją technicznie rozwiążę. Jest tam trochę mało miejsca.

Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
http://www.forum.modelarstwo.org.pl/viewtopic.php?t=48069
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
Hadżi
Posty: 389
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: Hadżi »

Etap 32c

Wklejanie elementów wewnętrznych w części górnej

Witam!

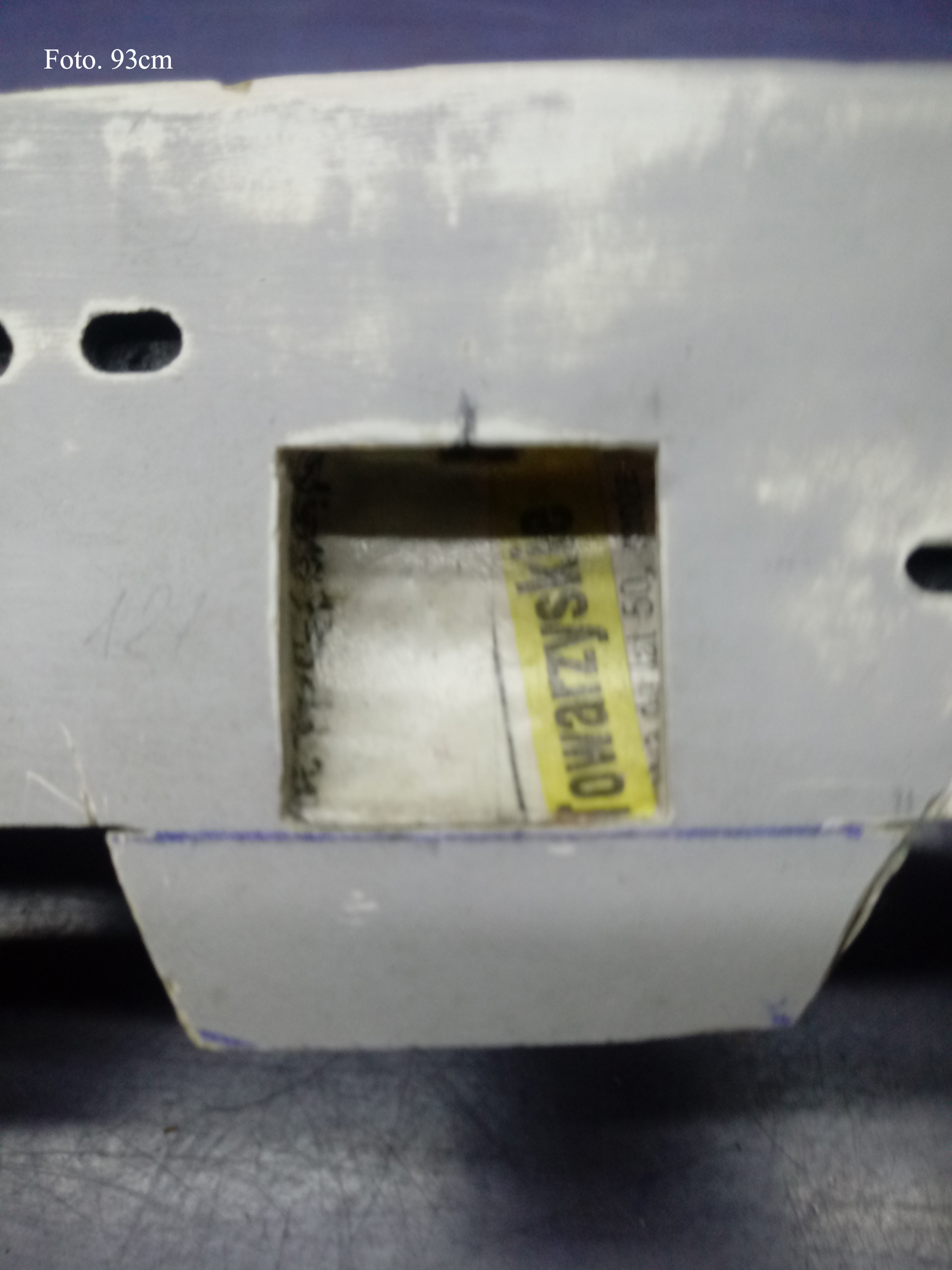

Za nim uporam się z „zagwozdką”, a to trochę potrwa. Tym czasem zająłem się kluzą kotwiczną, którą uzbroiłem w rolkę prowadzącą łańcuch i wkleiłem we właściwe miejsce.
Etap32c_f93cm_kluza kotwiczna.jpg
Etap32c_f93dm_kluza kotwiczna.jpg
Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
http://www.forum.modelarstwo.org.pl/viewtopic.php?t=48069
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
Hadżi
Posty: 389
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: Hadżi »

Etap 33a

Wykonanie kotwicy Halla

Witam!

Kotwicę wykonuję z blach mosiężnych. Składa się na nią sześć elementów. Trzon tej kotwicy jest ruchomy. Najwięcej kłopotu przysporzyło mi przewiercenie otworu w trzonie na oś i otworu pod szeklę. Otwory wierciłem ręcznie przy pomocy walka giętkiego wiertłem fi 1 mm. Następną trudnością było umiejscowienie osi i podszlifowanie elementów tak, aby łapy wychylały się pod odpowiednim kątem w jedną i drugą stronę. Elementy składowe przedstawia foto. 94dem.
Etap33a_f94dem kotwica Halla.jpg
Elementy a i b są jeszcze niedopasowane Dopiero po zlutowaniu elementów w całość zostaną doszlifowane i wyprofilowane.
Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
http://www.forum.modelarstwo.org.pl/viewtopic.php?t=48069
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
Hadżi
Posty: 389
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: Hadżi »

Etap 33b

Profilowanie łap kotwicy Halla

Witam!

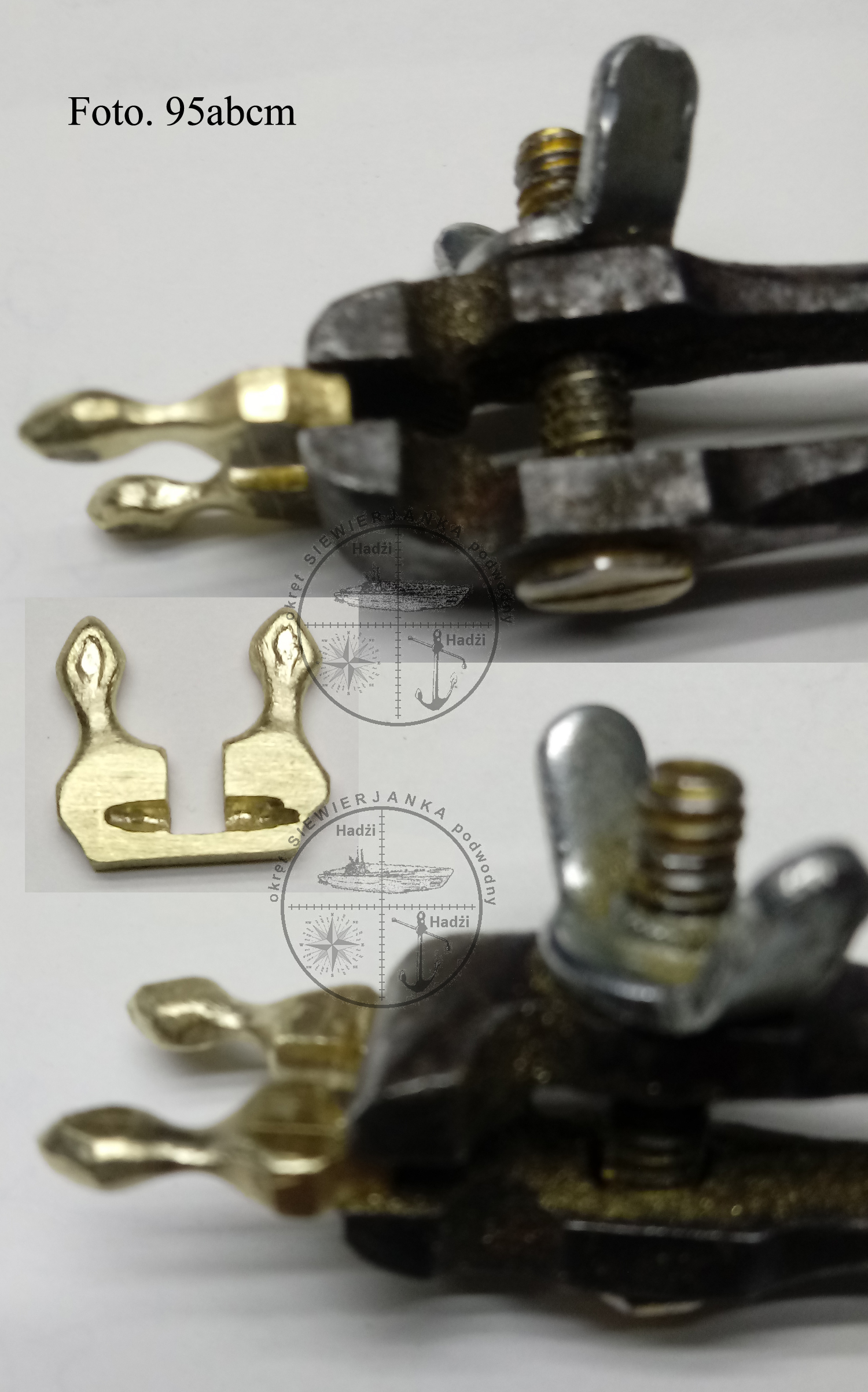

Ostatnia czynność przed lutowaniem elementów kotwicy w całość, to właśnie profilowanie łap. Praca ręczna przy użyciu ściernic i pilników montowanych na wałku giętkim. Mizianie iglakami i na końcu papierem ściernym. Efekt na zdjęciu poniżej.
Etap33b_f95abc kotwica Halla.jpg
Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
http://www.forum.modelarstwo.org.pl/viewtopic.php?t=48069
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
