Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

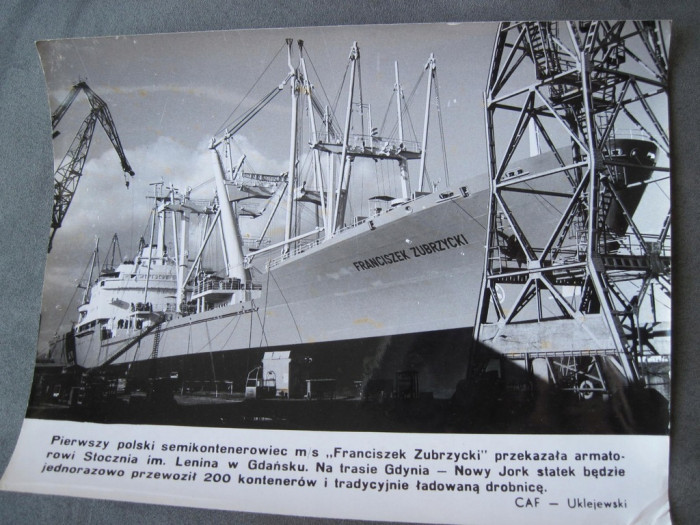

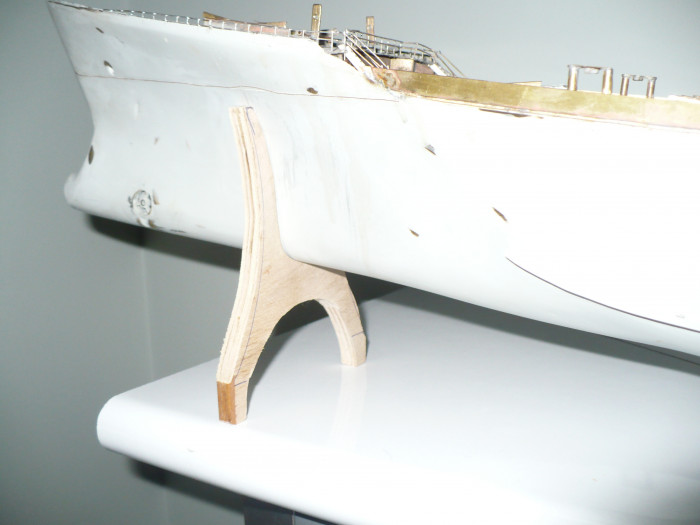

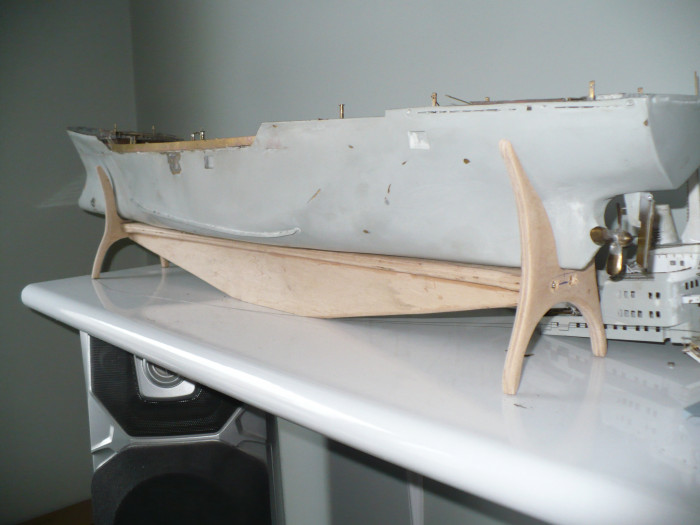

A że do wiosny daleko bo wtedy będę mógł zabrać się za malowanie , wziąłem się za wykonanie podstawki .Miejsca styku statku z kadłubem wyłożę skórą . Jest zamówiona tabliczka i trzeba jeszcze pomalować .
Załączniki
Awatar użytkownika
Jacek.
Posty: 34
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

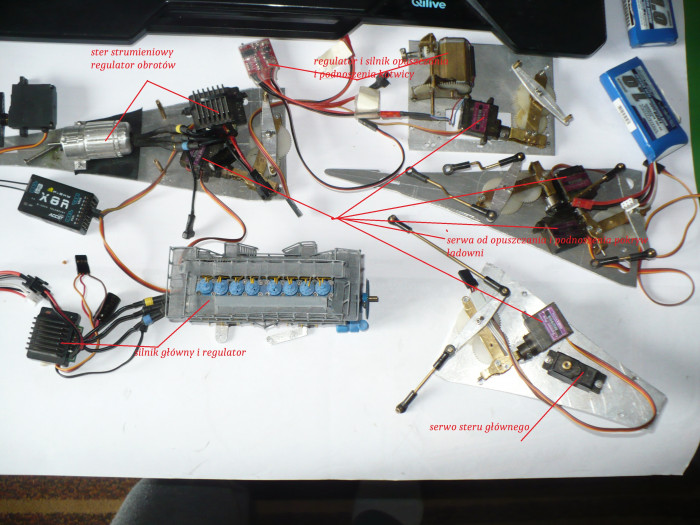

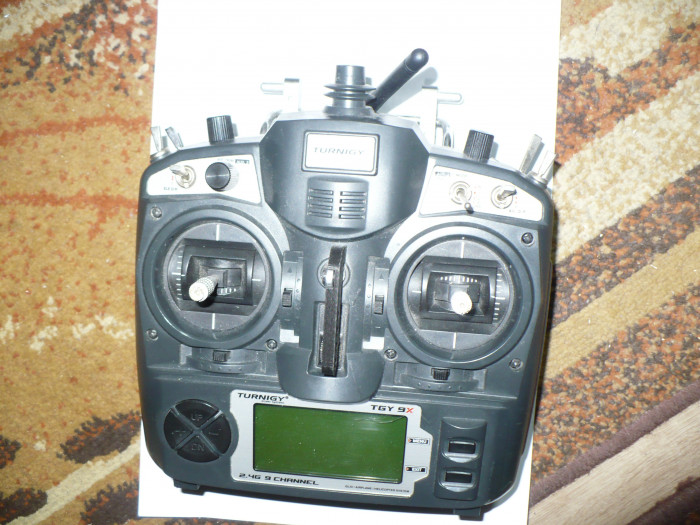

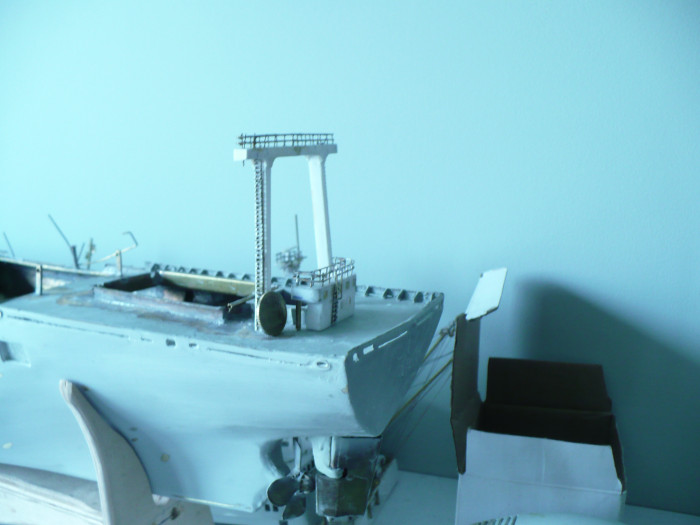

Zmiana aparatury i to trzeba na razie uruchomić .
Załączniki
Awatar użytkownika
Throd77
Posty: 41
Rejestracja: 24 kwie 2023, 10:04
Lokalizacja: {"name":"Pi\u0142a (wielkopolska)","desc":"","lat":"","lng":""}

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Throd77 »

Jedyne co mogę powiedzieć to, że zapowiada się wspaniały model. Moje to przy tym zabawki.
Awatar użytkownika
Jacek.
Posty: 34
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

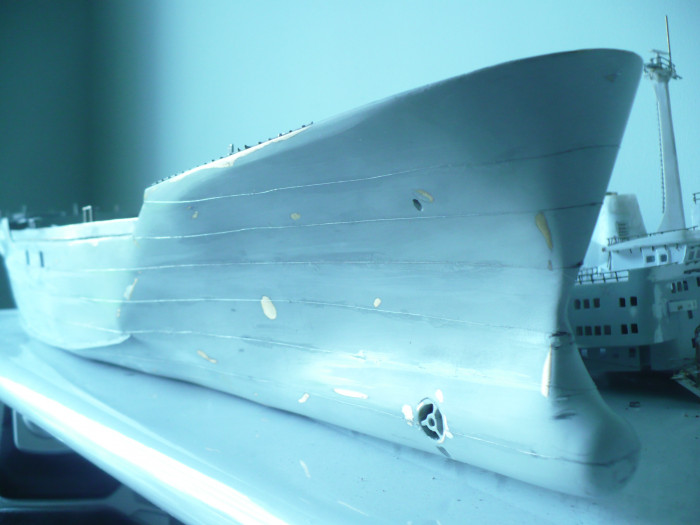

Dziękuje że sie podoba . Myślę teraz jak zrobić ślady spawu . Zrobiłem na próbę z cienkiego druciku 0,3 mm nie wiem czy będzie wizualnie dobrze . Albo zrobić wklęsłe .
Załączniki
Awatar użytkownika
Throd77
Posty: 41
Rejestracja: 24 kwie 2023, 10:04
Lokalizacja: {"name":"Pi\u0142a (wielkopolska)","desc":"","lat":"","lng":""}

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Throd77 »

Myślę, że o te spawy to trzeba by podpytać albo podpatrzeć u "plastikowych pancerniaków"
Awatar użytkownika
Jacek.
Posty: 34
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

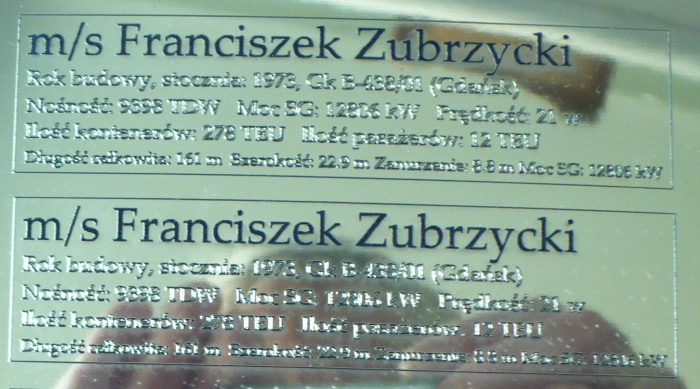

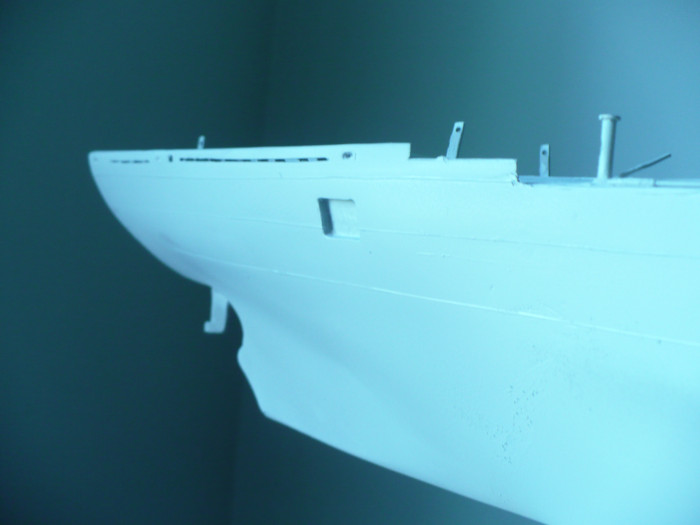

Między czasie zrobiona tabliczka z napisem oraz wentylatorownia .
Załączniki
Awatar użytkownika
ryszardb
Posty: 147
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: ryszardb »

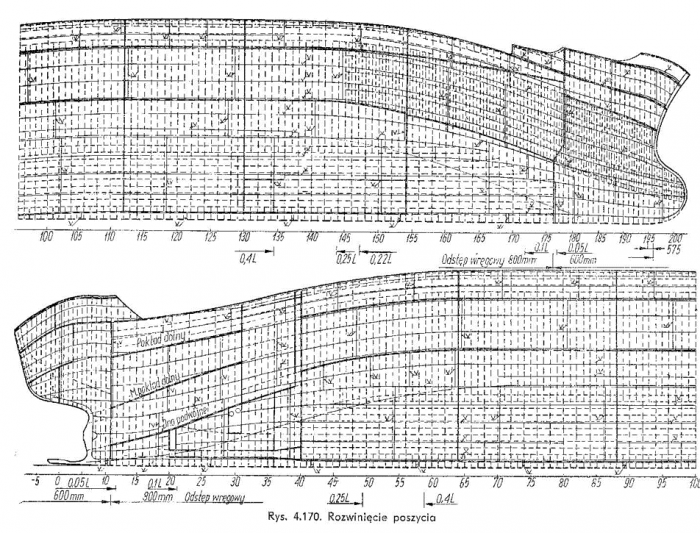

Załączam Ci rysunek rozwinięcia poszycia kadłuba. Szerokości blach rysowane są w rzeczywistych rozwinięciach, stąd zniekształcony rysunek wysokości kadłuba. Blachy układane są pasami o stępki do nadburcia czyli pasy pd k - kil a potem rzędami od A do Z.
Orozwinięcie 3.png
Nie przesadzaj ze spoinami . Spoiny na kadłubie to grań spoiny która jest wykończeniem w miarę zaokrąglonym , aby stawiała jak najmniejszy opór w wodzie.

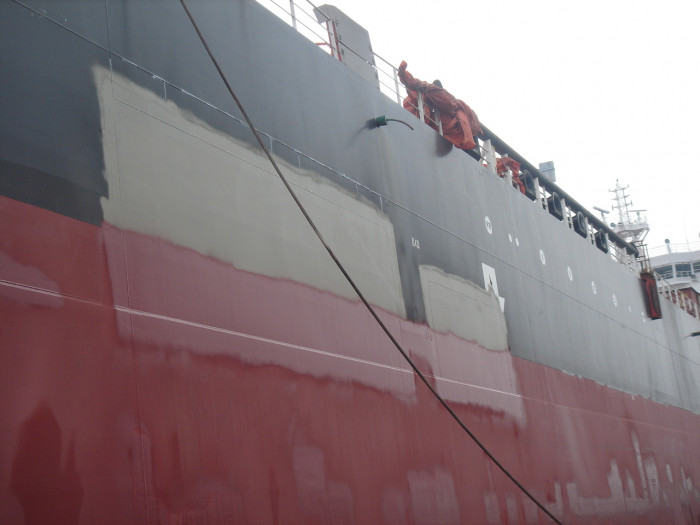

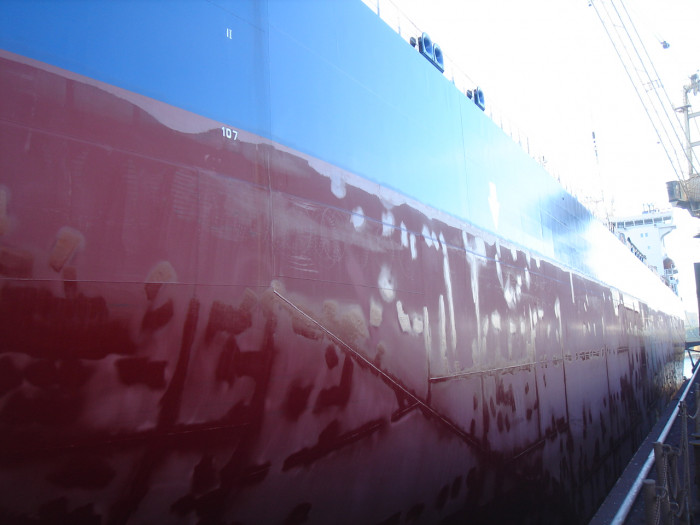

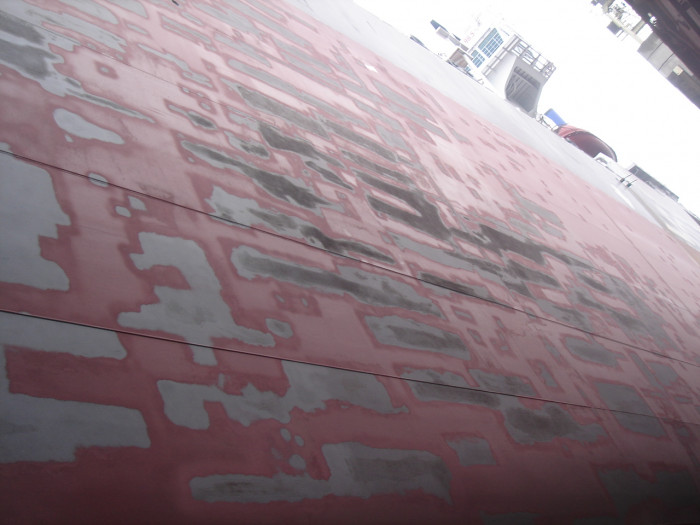

A teraz parę zdjęć burt dla orientacji jak to wygląda na kadłubie. Wydaje mi się, że mógłbyś nakleić cieniutkie pasemka z papieru lu jakiejś folii Drut nie będzie racze wyglądał ładnie. Na pasemka dasz farbę i uzyskasz lekką wypukłość.

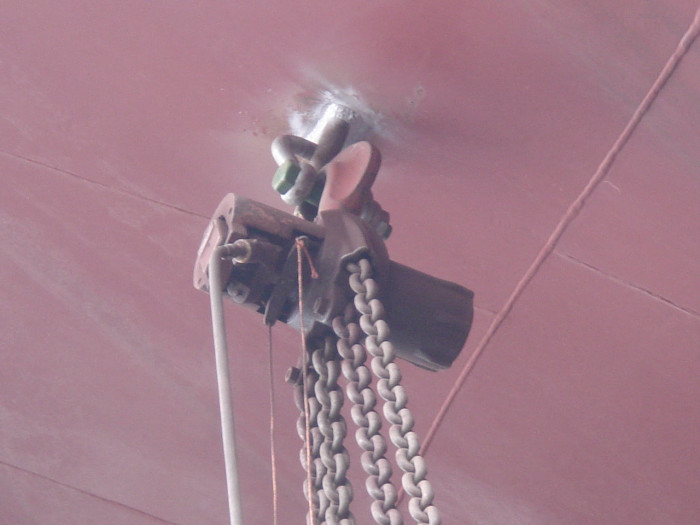

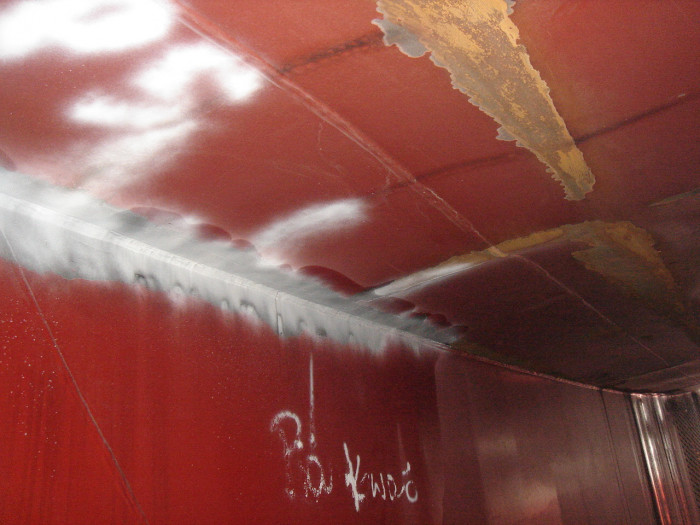

to zdjęcie to dno żaglowca Almanach w czasie odbiorów. To białe to sprawdzanie spoin.
Pozdrowienia
Okręcik super Ryszard
