francuski okret 74-dzialowy 1780r. wg. J. Boudriot'a

TomekA · Post autor: **TomekA** » 31 sty 2021, 20:41

Faktycznie! Sliczne modele - GRATULACJE!!!!

TomekA · Post autor: **TomekA** » 06 lut 2021, 01:01

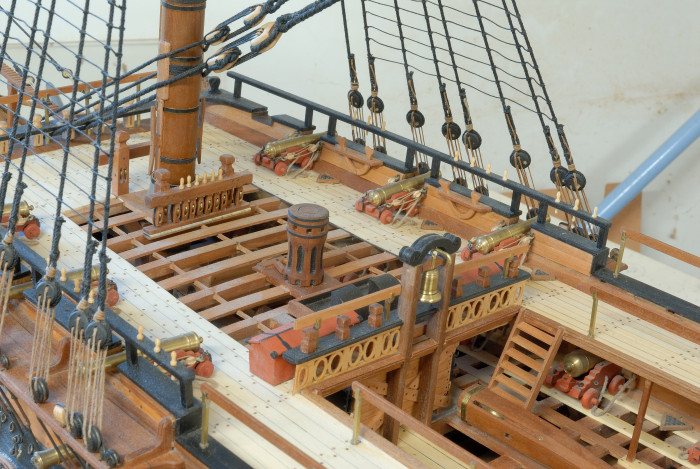

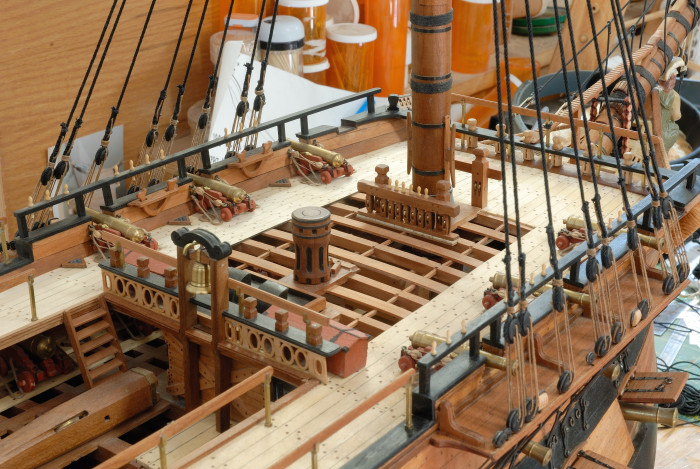

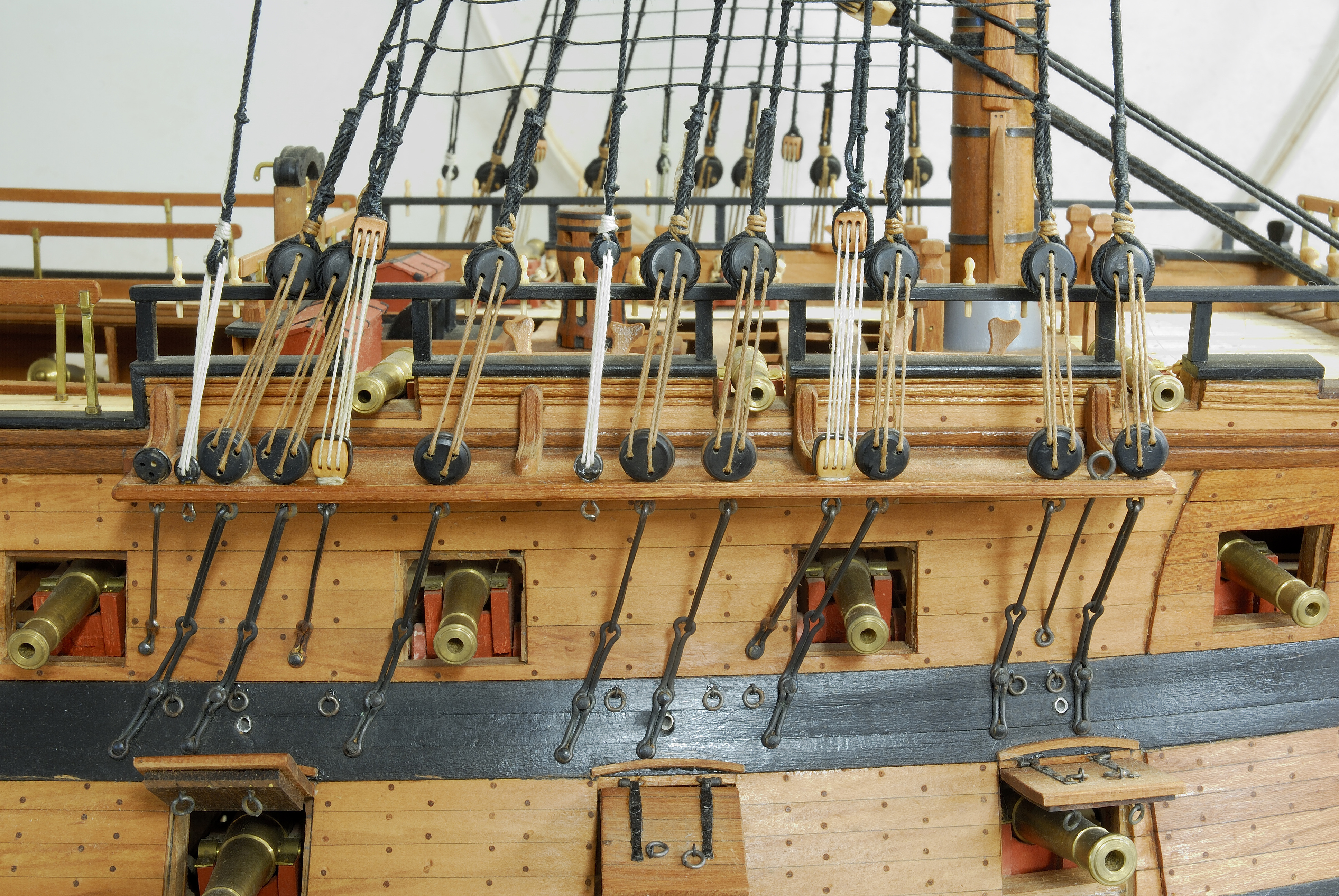

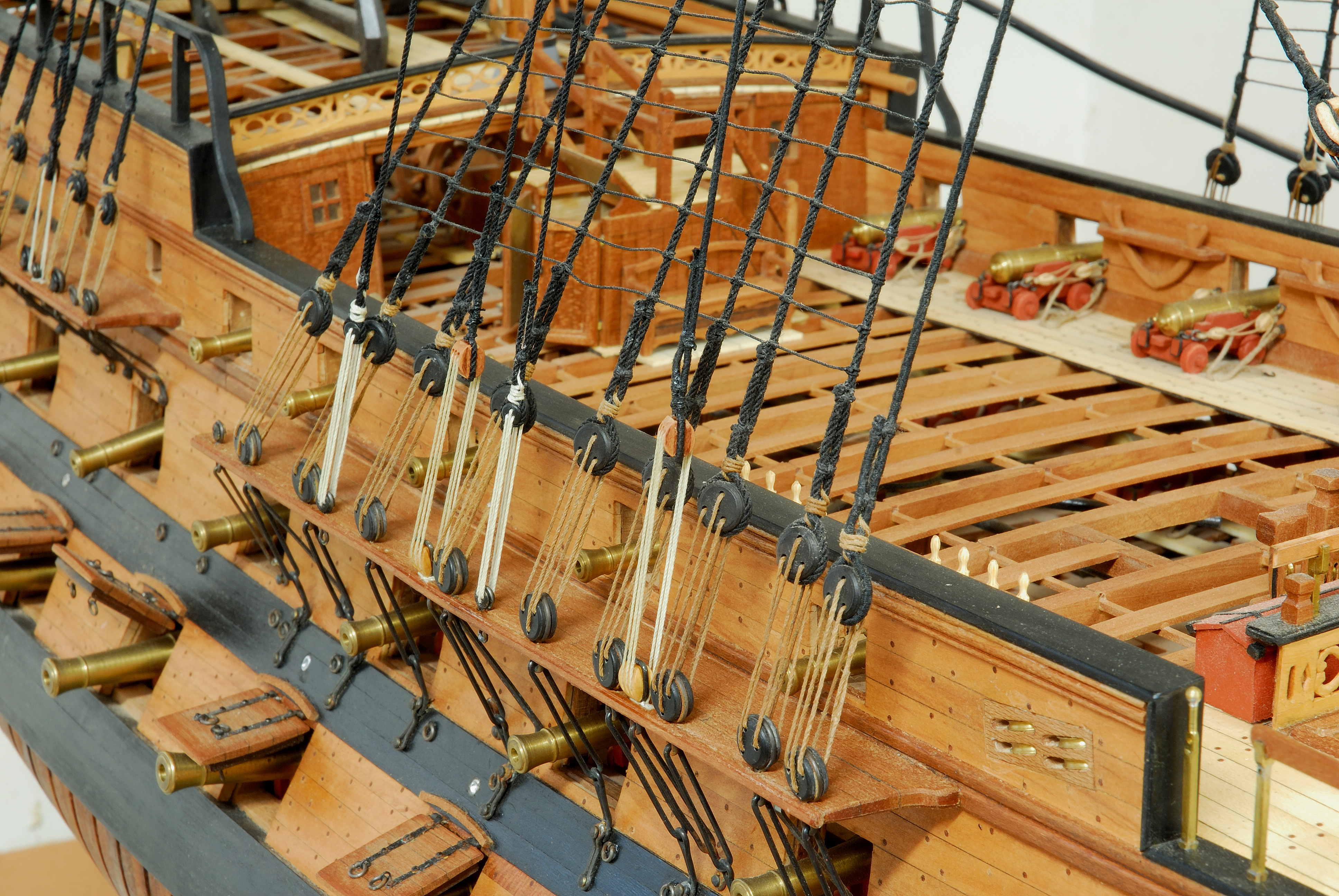

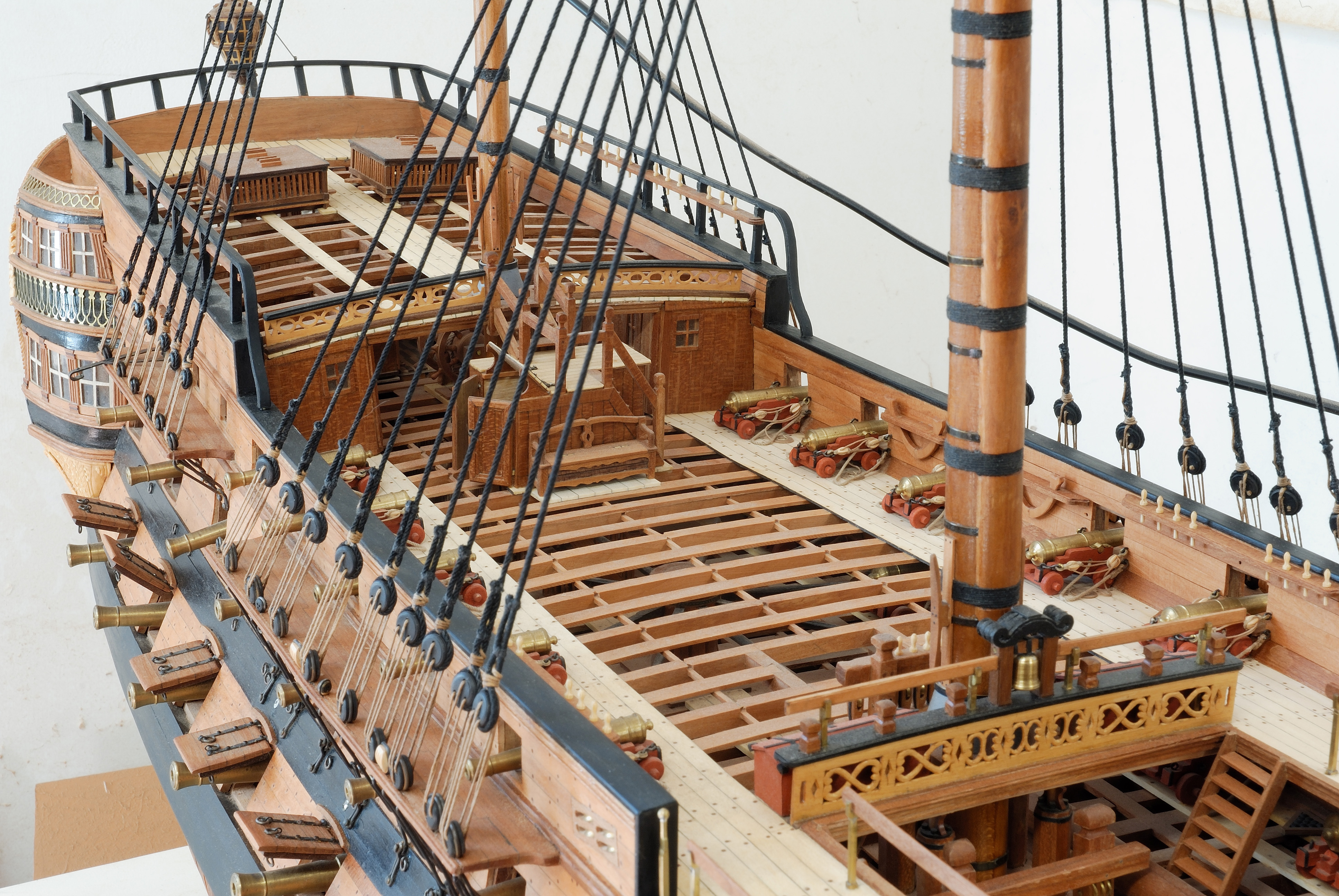

Wiązanie want z talrepami - ukończone.

TomekA · Post autor: **TomekA** » 11 kwie 2021, 21:02

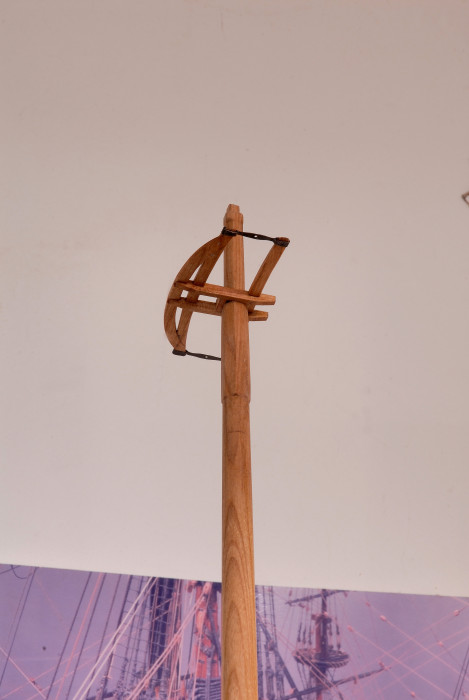

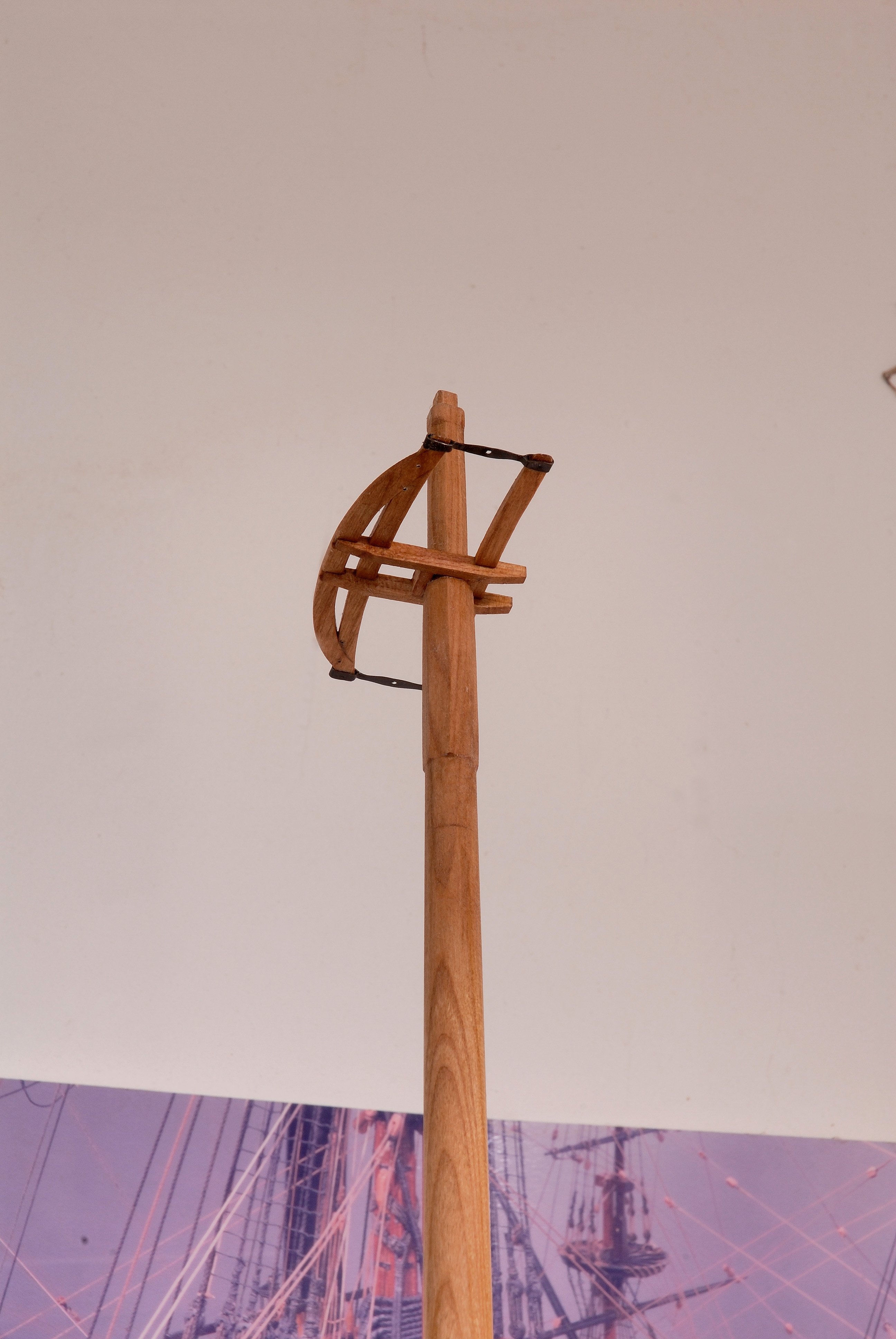

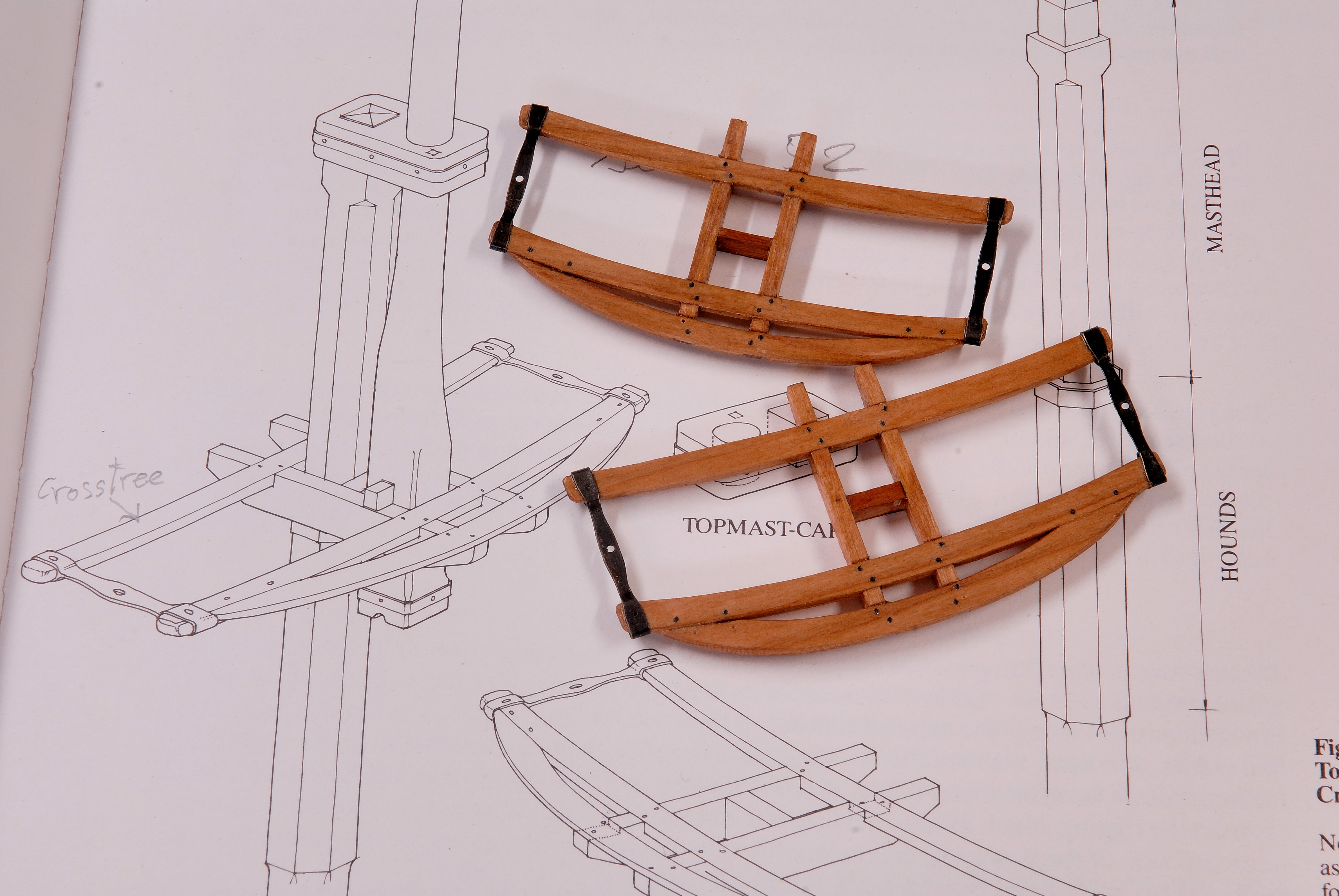

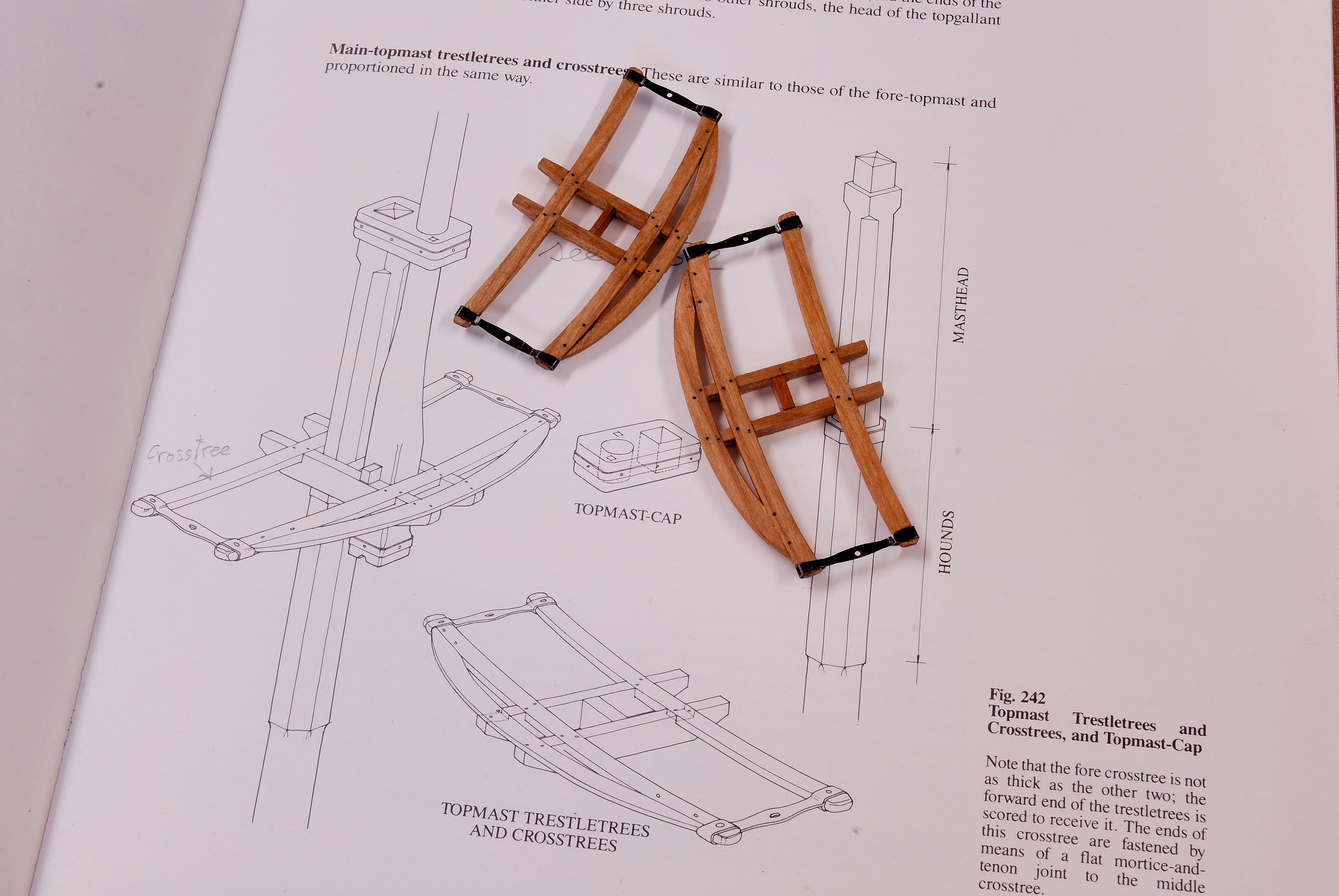

Powolutku ide w gore. Wytoczylem gorne maszty (topmasts) i sklecilem tzw. trestletrees i crosstrees (nie wiem, jak to Wy nazywacie po polsku. Saling?). Plus dalsza odrobinka olinowania stalego (trzeba mi przyciac te "wasy" od wyblinek).

Rozproszony przez inne prace przydomowe i przyogrodkowe, ostatnio mam niewiele czasu na modelowanie...

TomekA · Post autor: **TomekA** » 12 cze 2021, 05:37

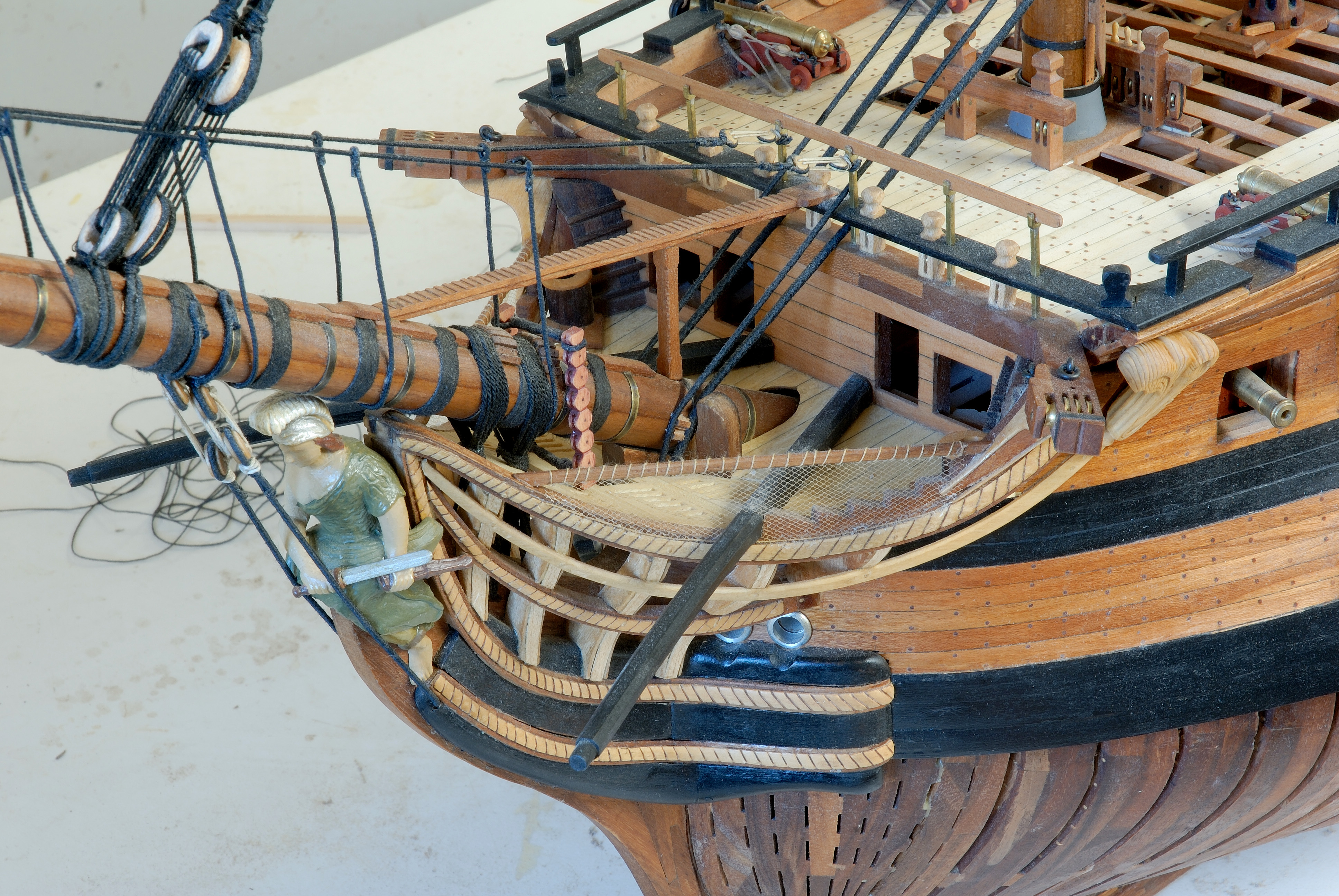

Ostatnio jestem w trakcie instalowania olinowania stalego. Pracy mnostwo a efekty prawie niezauwazalne!

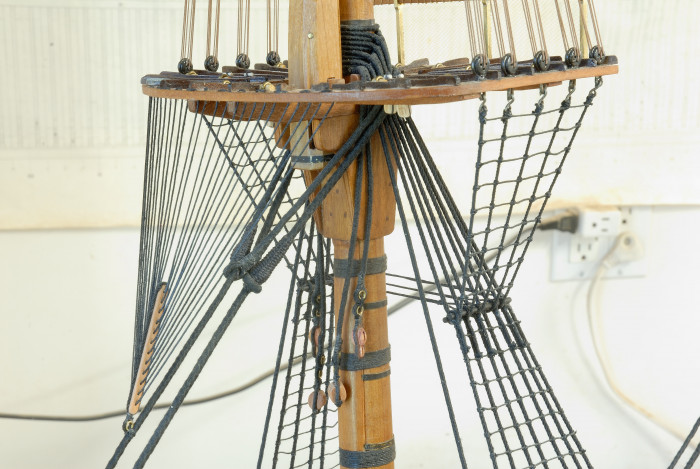

Dzis skonczylem plątać wszystkie trzy pajęczynki - detale na kazdym maszcie, zwane w zargonie anglosaskim jako crows feet (nie znam polskiego odpowiednika), tudziez katarpiny i tzw. futtock shrouds (podwantki?) z ichnimi wyblinkami.
Uff! Oczy mi zaczely odmawiac posluszenstwa i rece drżeć, ale te detaliki na szczescie juz mam za soba!
Jeszcze baksztagi i powoli zaczne myslec o przygotowywaniu rei i ichniego olinowania ruchomego!
W miedzyczasie zostaly mi do zbudowania szalupy...

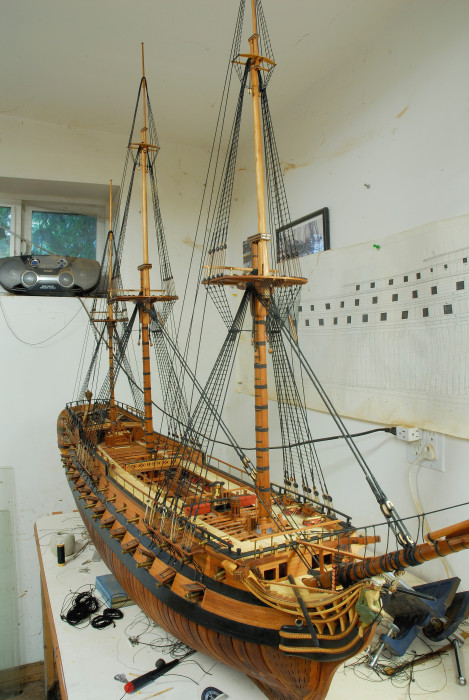

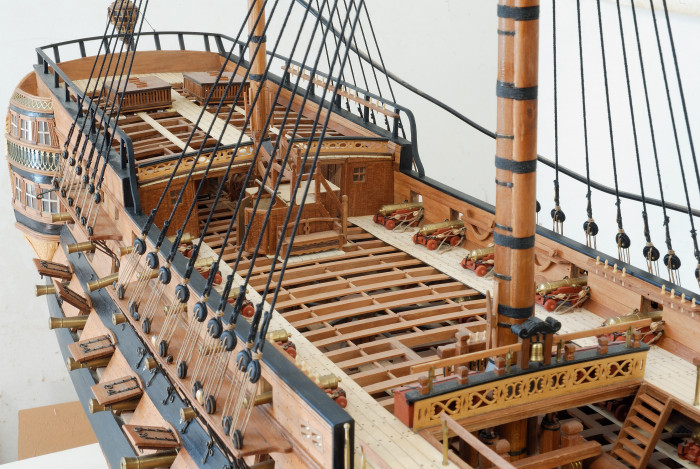

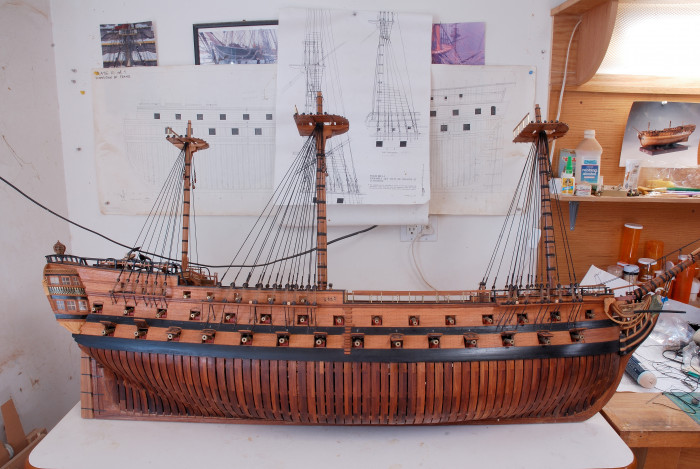

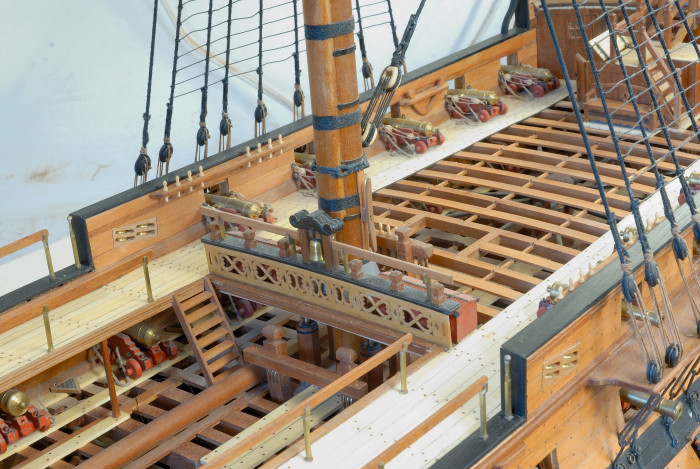

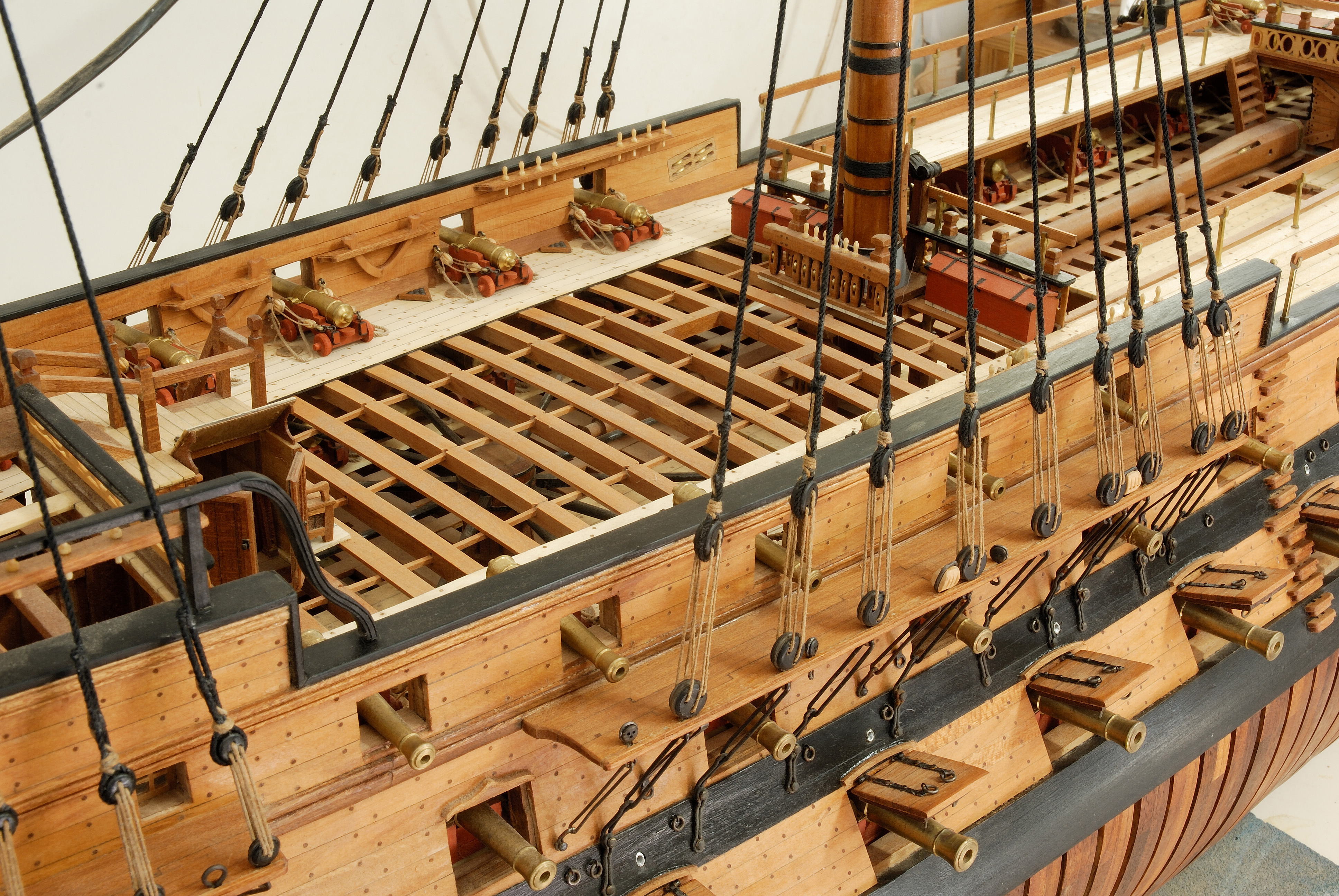

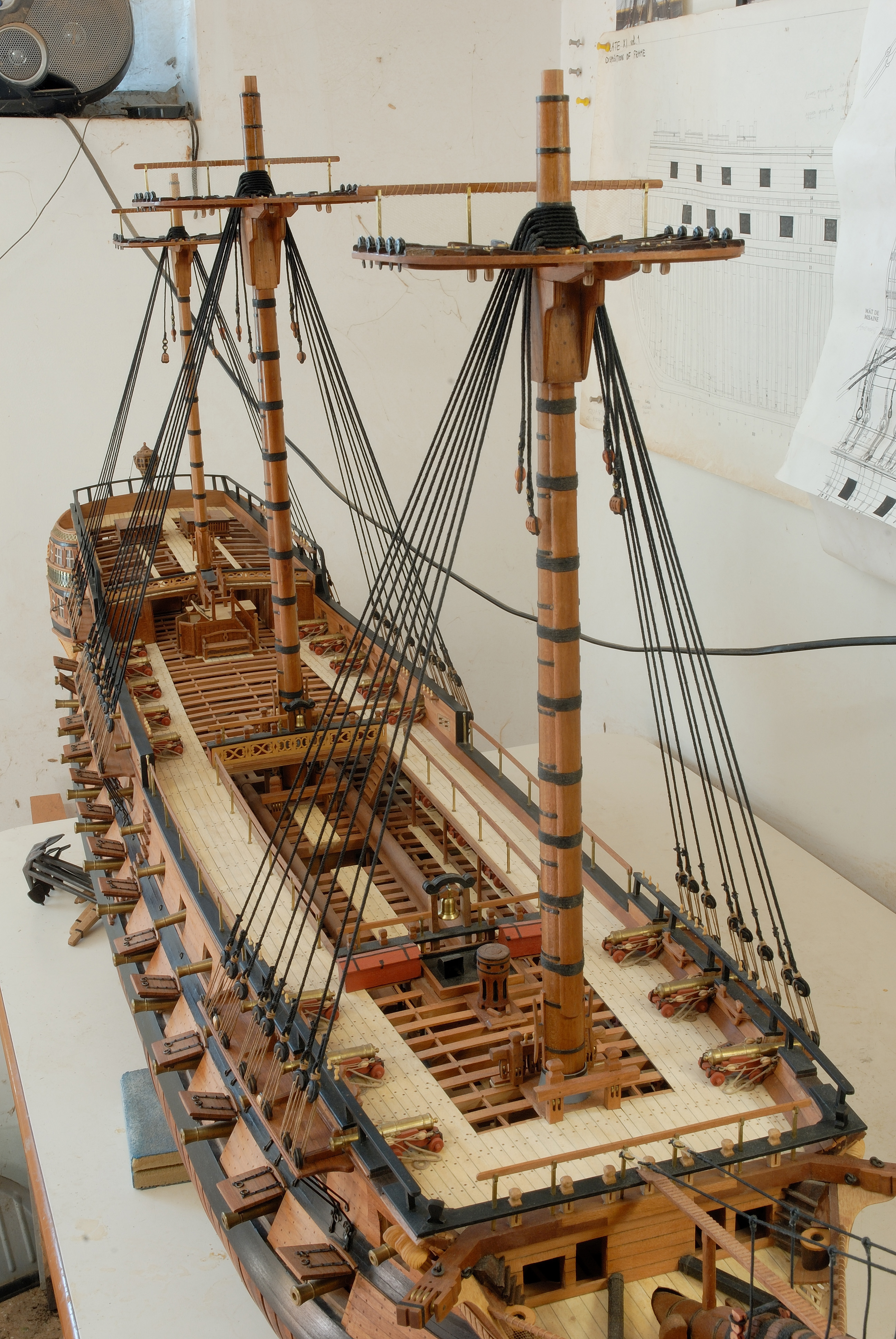

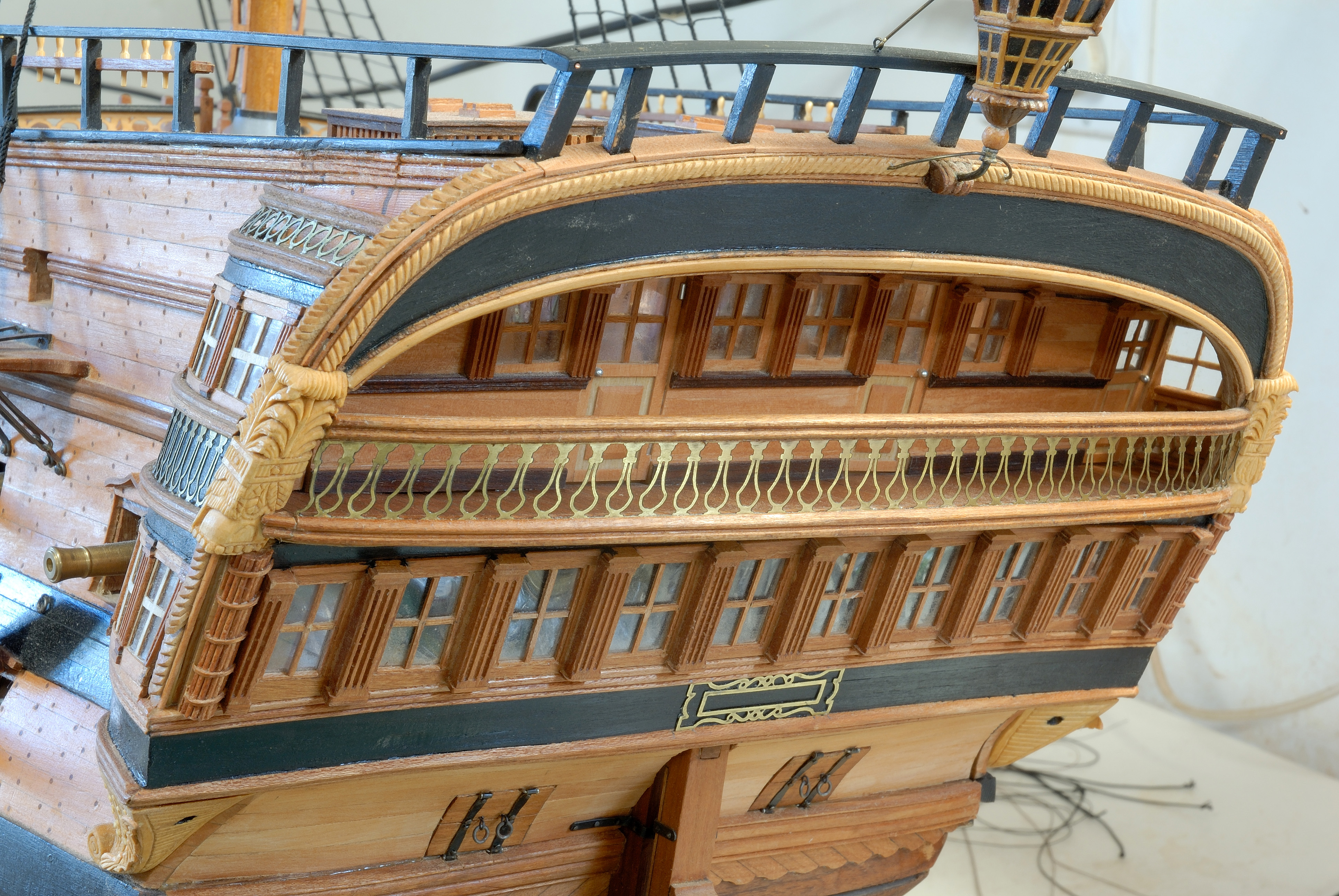

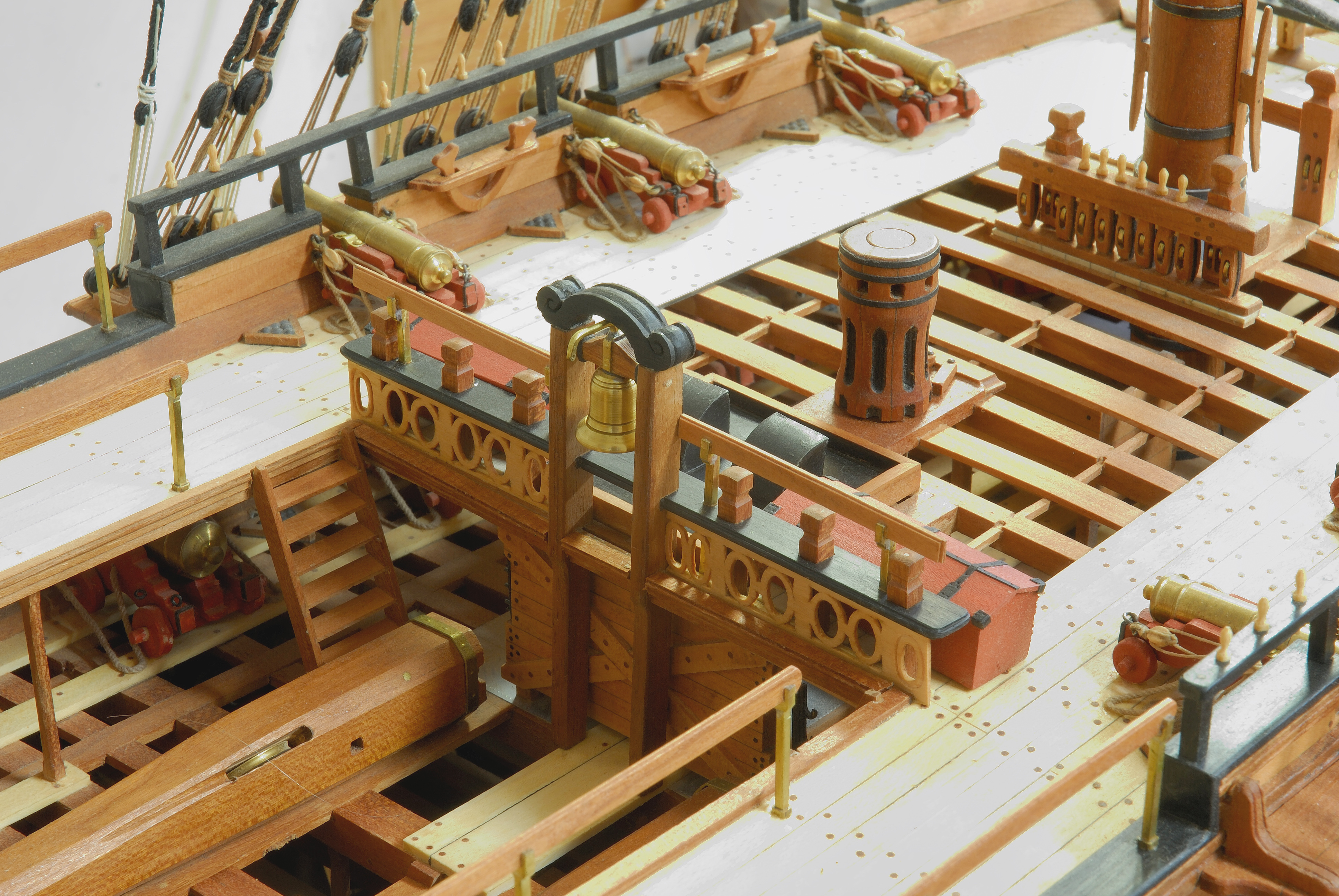

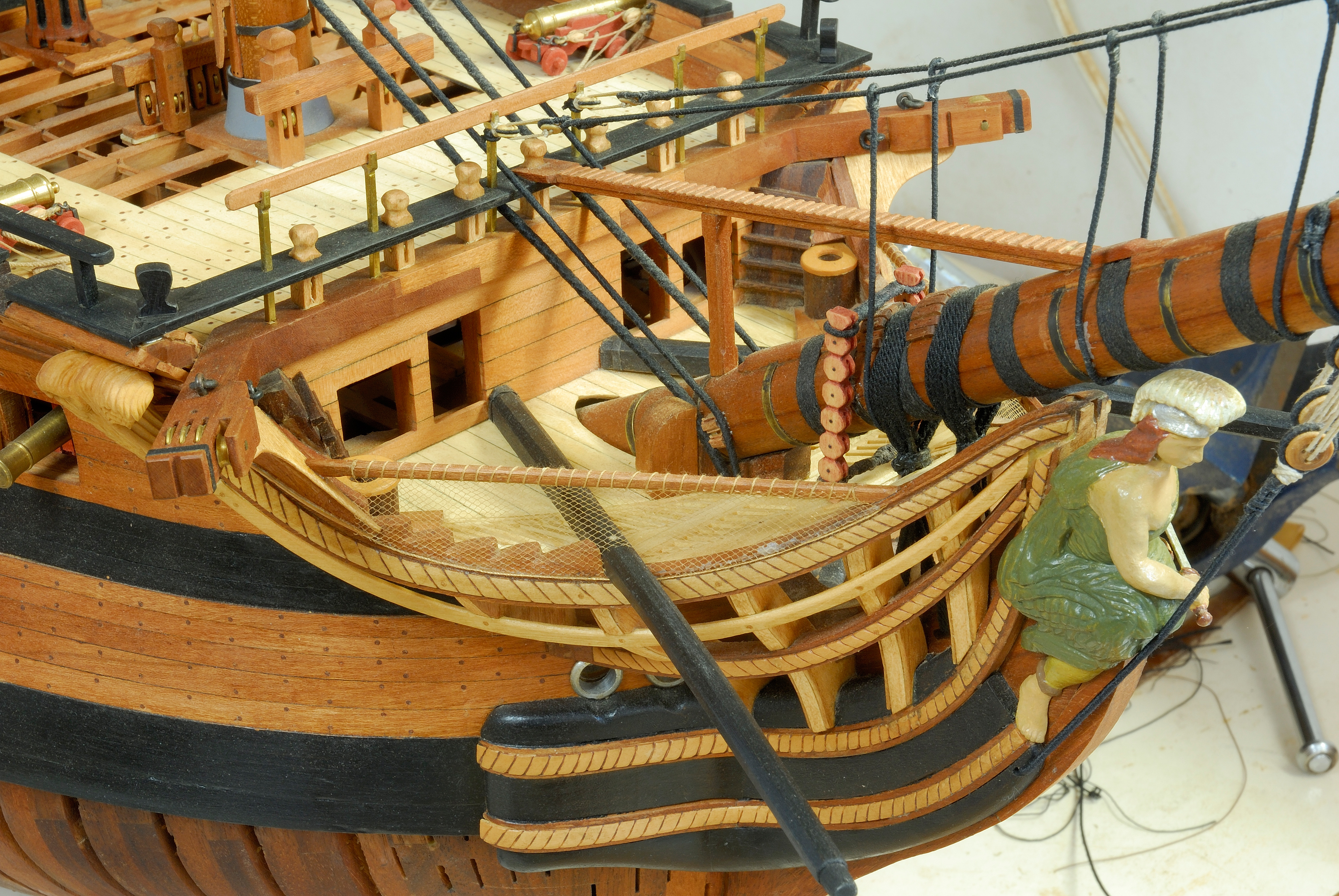

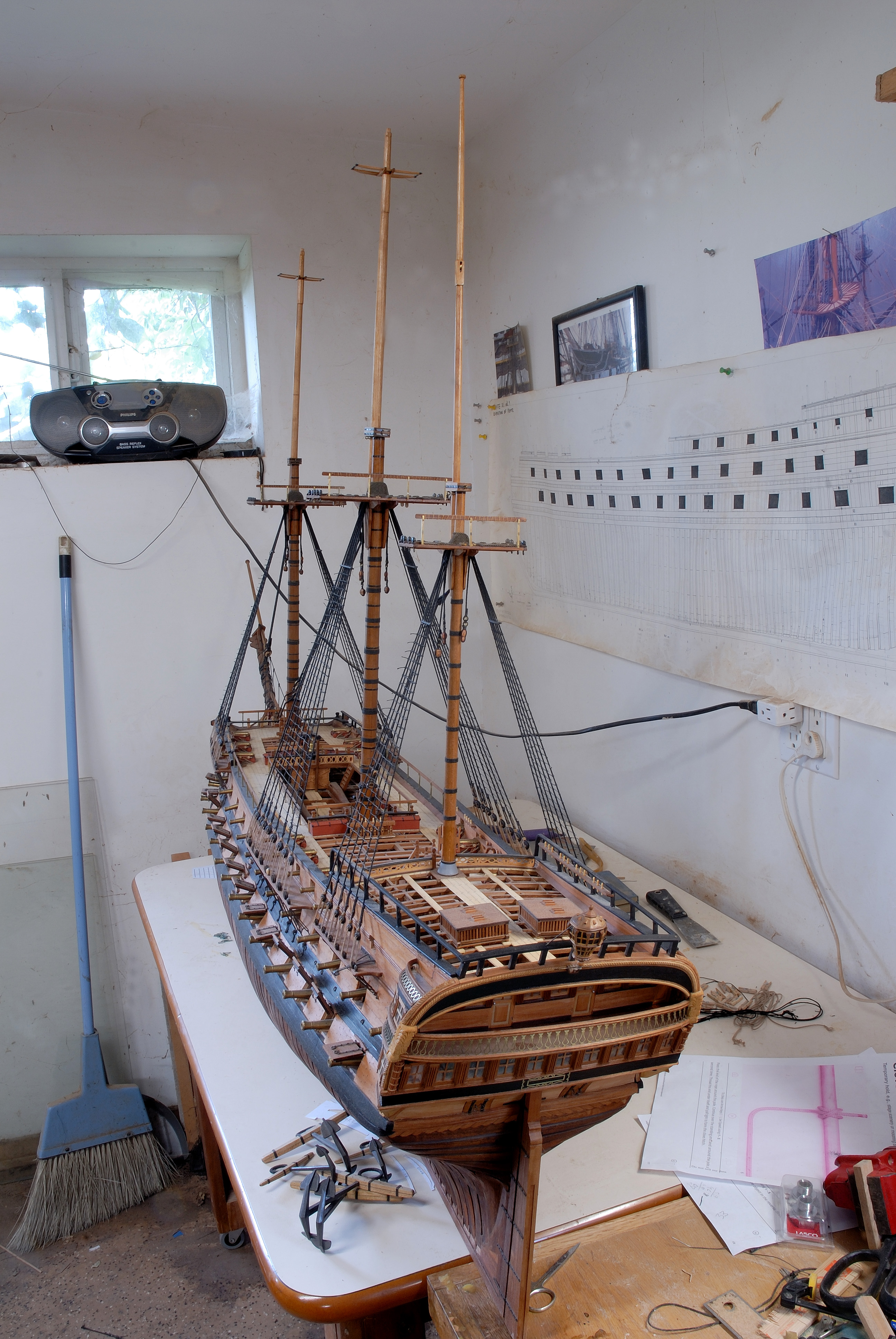

Garstka fotek ze stanu obecnego.
Pozdr.
Tomek

Artek · Post autor: **Artek** » 13 cze 2021, 11:13

Nie chcę nabijać postów... ale muszę : poezja.

kbuczen · Post autor: **kbuczen** » 13 cze 2021, 14:49

Szczere gratulacje . Przepiękny okręt , perfekcyjnie wykonany . Duże wrażenie robi kolorystyka drewna , oczywiście książkowe olinowanie . Bomba

Emerjan · Post autor: **Emerjan** » 14 cze 2021, 15:41

Nie będę uczył księdza pacierza ale zaryzykuję. Sprawdź Tomku czy crows feet nie były przypadkiem wybierane talią z dwu bloczków. U anglików i holendrów to reguła ale francuzi mogli chodzić swoimi drogami. Aktualnie też robię olinowanie i czuję tą próbę cierpliwości podobnie jak Ty. Stosuję metodę pracy z " do skoku" czyli jak poczuję chęci to siadam na 1-2 godziny i na tym koniec. Pozdrawiam Janek

TomekA · Post autor: **TomekA** » 14 cze 2021, 18:56

Zgadza sie to co piszesz odnosnie Anglikow i Holendrow (moze tez Skandynawow i Hiszpanow czy Jankesow?). Naciag owych Wronich Lap (Crows' feet) byl regulowany za pomoca krotkiej talii z dwoch bloczkow czy nawet jufersow.
Francuzi zawsze musza byc inni od reszty swiata i chetnie to demonstruja, nawet dzis.
Ja w budowie swego modelu wzoruje sie na Boudriocie i jego 4tomowej monografii pt. "Okret 74dzialowy". Jest to monumentalna praca (te ksiazki), bardzo drobiazgowa, wraz z planami i rysunkami perspektywicznymi.
W koncu, na kims musze sie wzorowac, bo sam nie znam sie na tym zanadto i tylko probuje to powielic w swym modelu. A J. Boudriot spedzil nad studiowaniem tego tematu (szkutnictwo we Francji w epoce zagla) cale swoje zycie, wiec mysle, ze facecik sie orientuje w temacie. Zreszta, on jest i dzis (jak i byl za zycia) na swiecie bardzo respektowany i ludzie mu zazwyczaj ufaja co do tych spraw

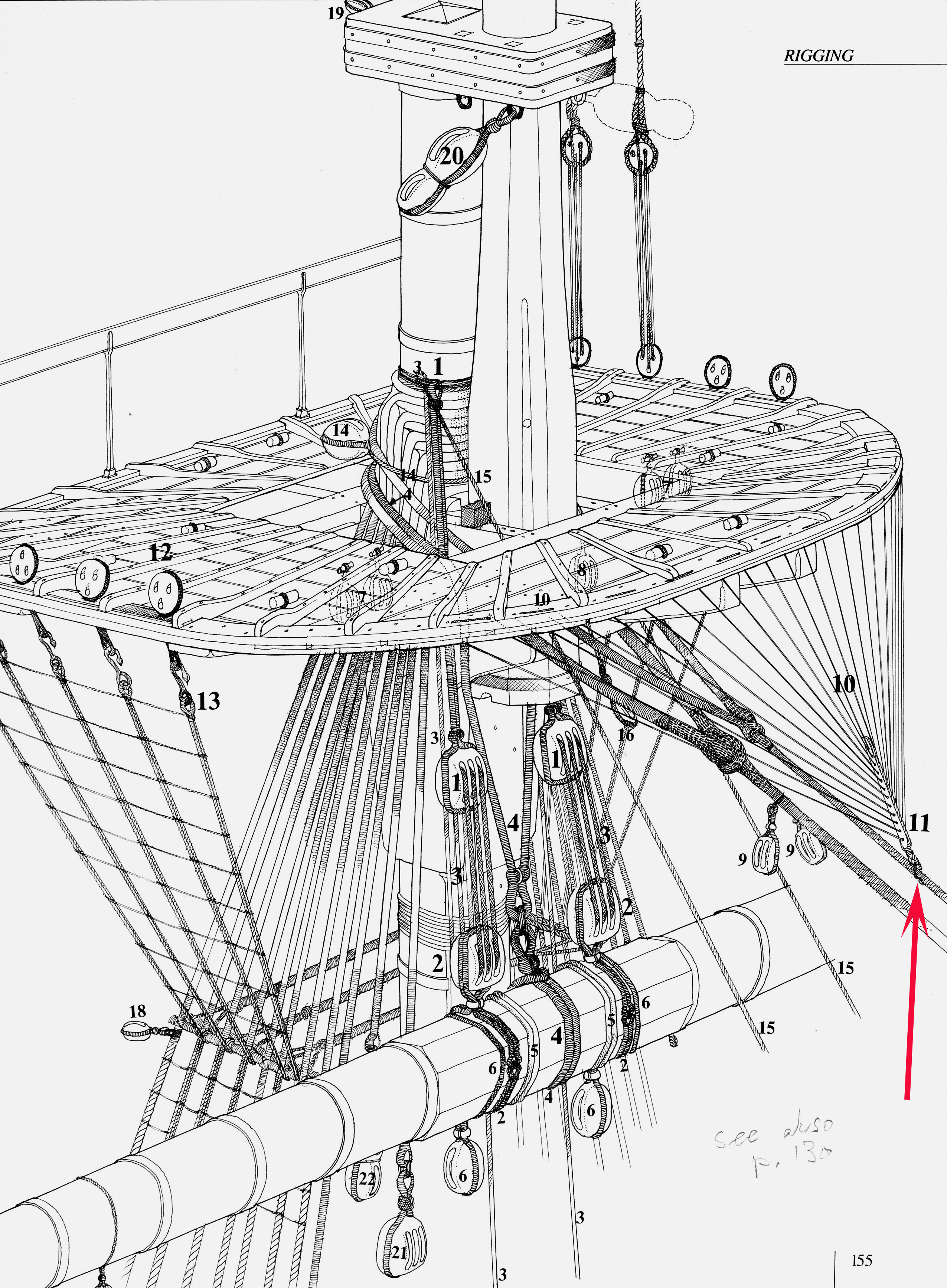

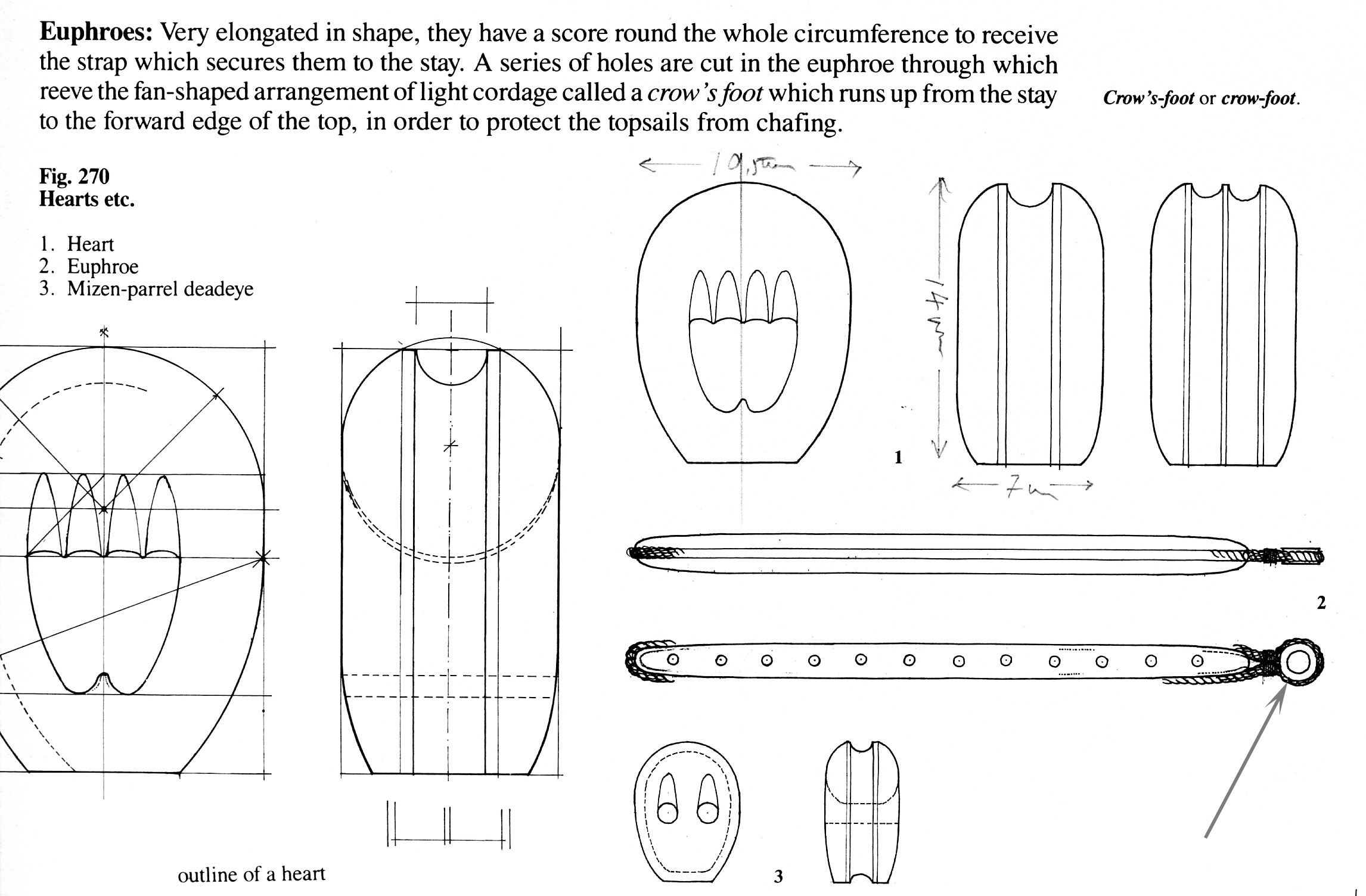

Zalaczam dwa skany z jego 3 tomu, pokazujace jak to bylo rozwiazane u Francuzow (przynajmniej na przykladzie tego okretu). Ten krotki, podluzny odcinek z drewna z ponawiercanymi otworami, przez ktore przechodzily linki od tych wronich lap (nazywa sie euphroe), byl umocowany do sztagu za pomoca metalowego 'pierscionka' i zwyklego przewiazu (zaznaczylem strzalkami), a naciag owych lap byl indywidualny poprzez naciaganie poszczegolnych linek w owej "pajeczynie".

Dzieki za uwage!

Pozdr.
Tomek A.

TomekA · Post autor: **TomekA** » 15 cze 2021, 00:30

Dzieki Kolegom za slowa pochwaly, ktore jednoczesnie sa zacheta do dalszej pracy!!!

TomekA · Post autor: **TomekA** » 29 cze 2021, 07:00

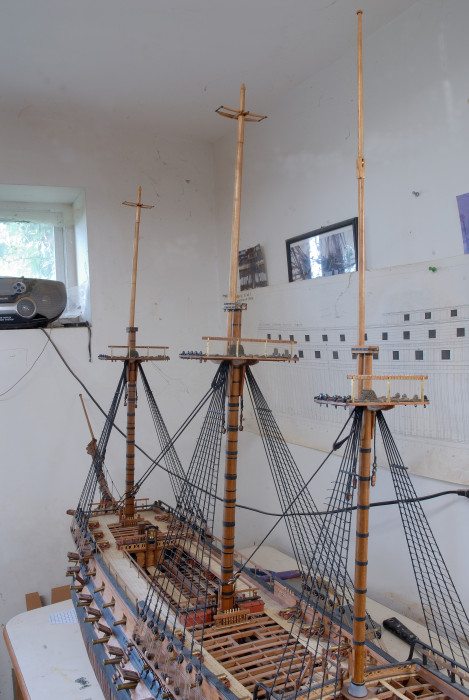

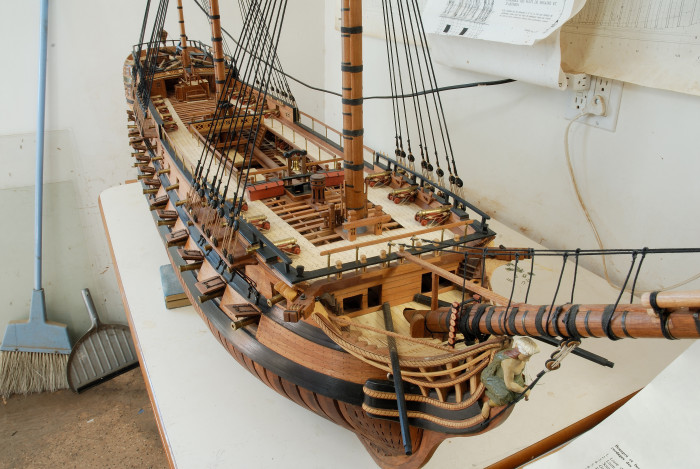

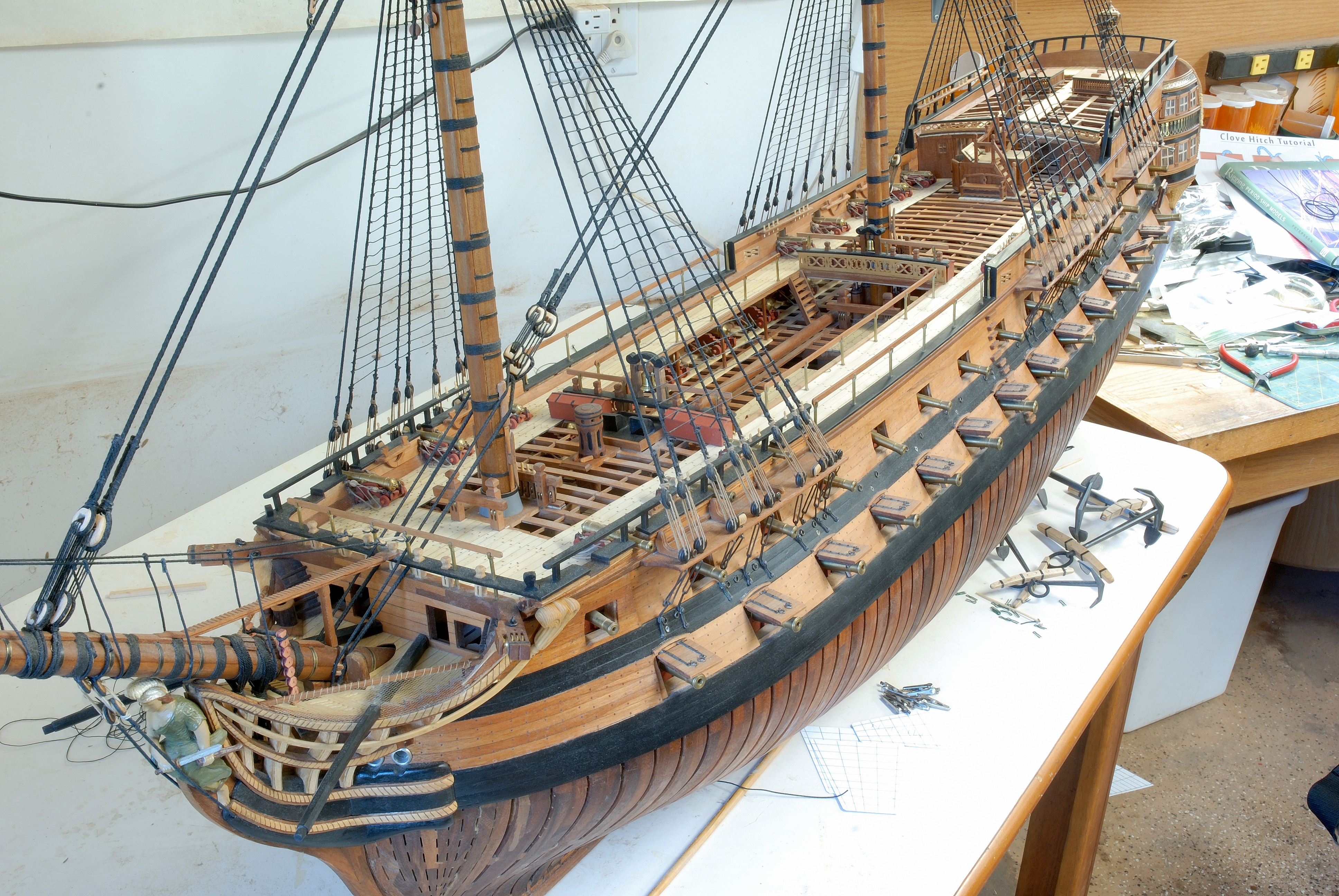

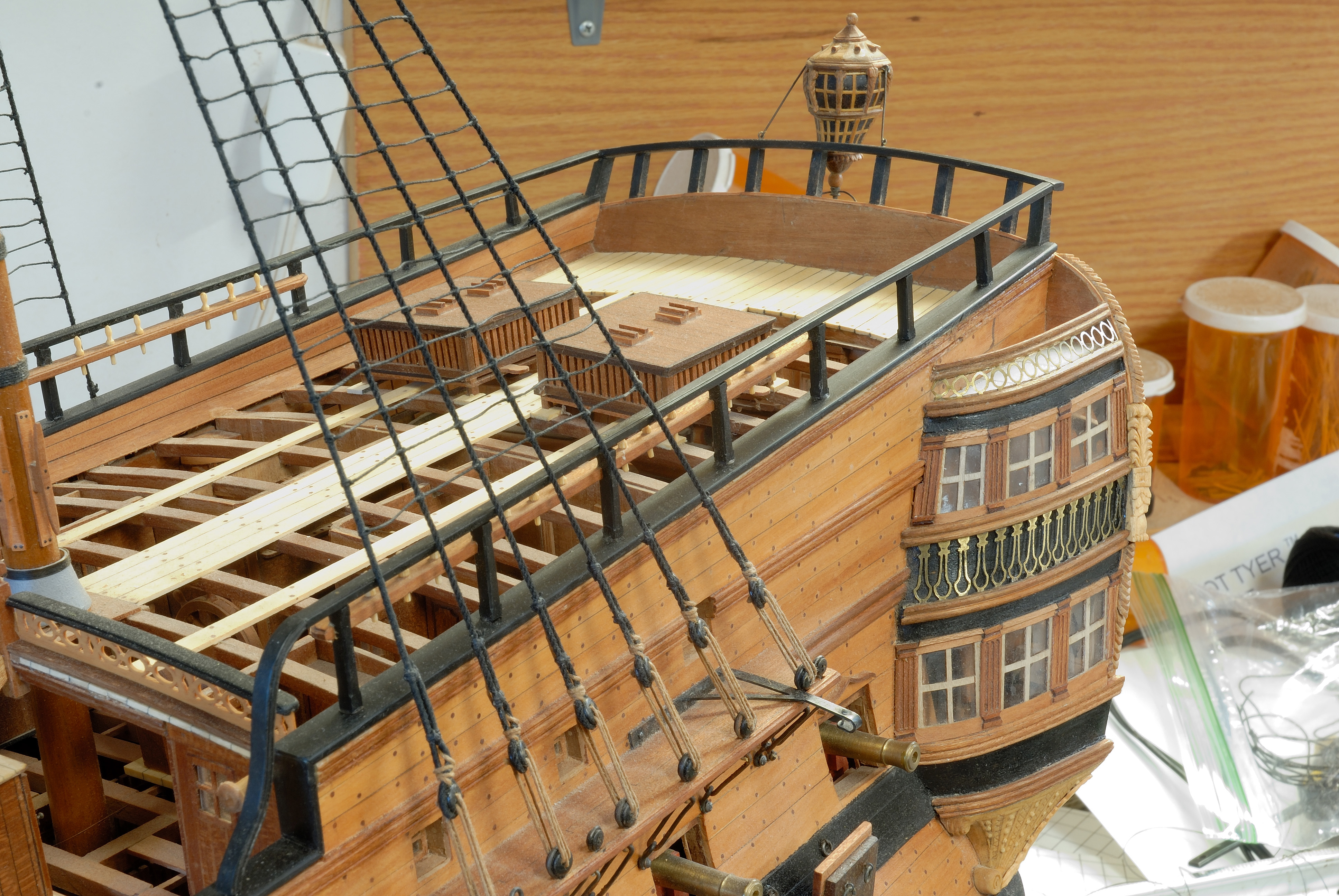

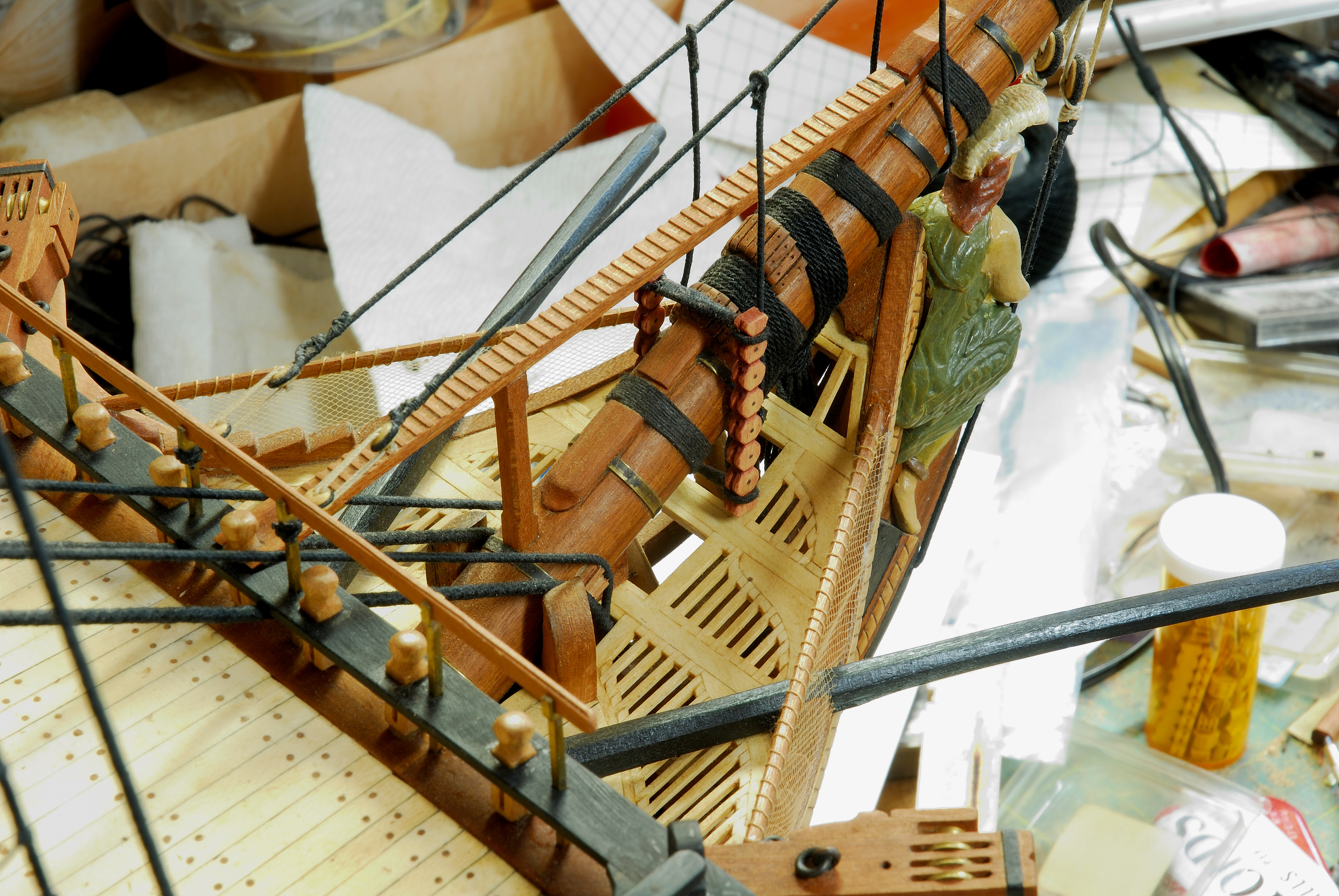

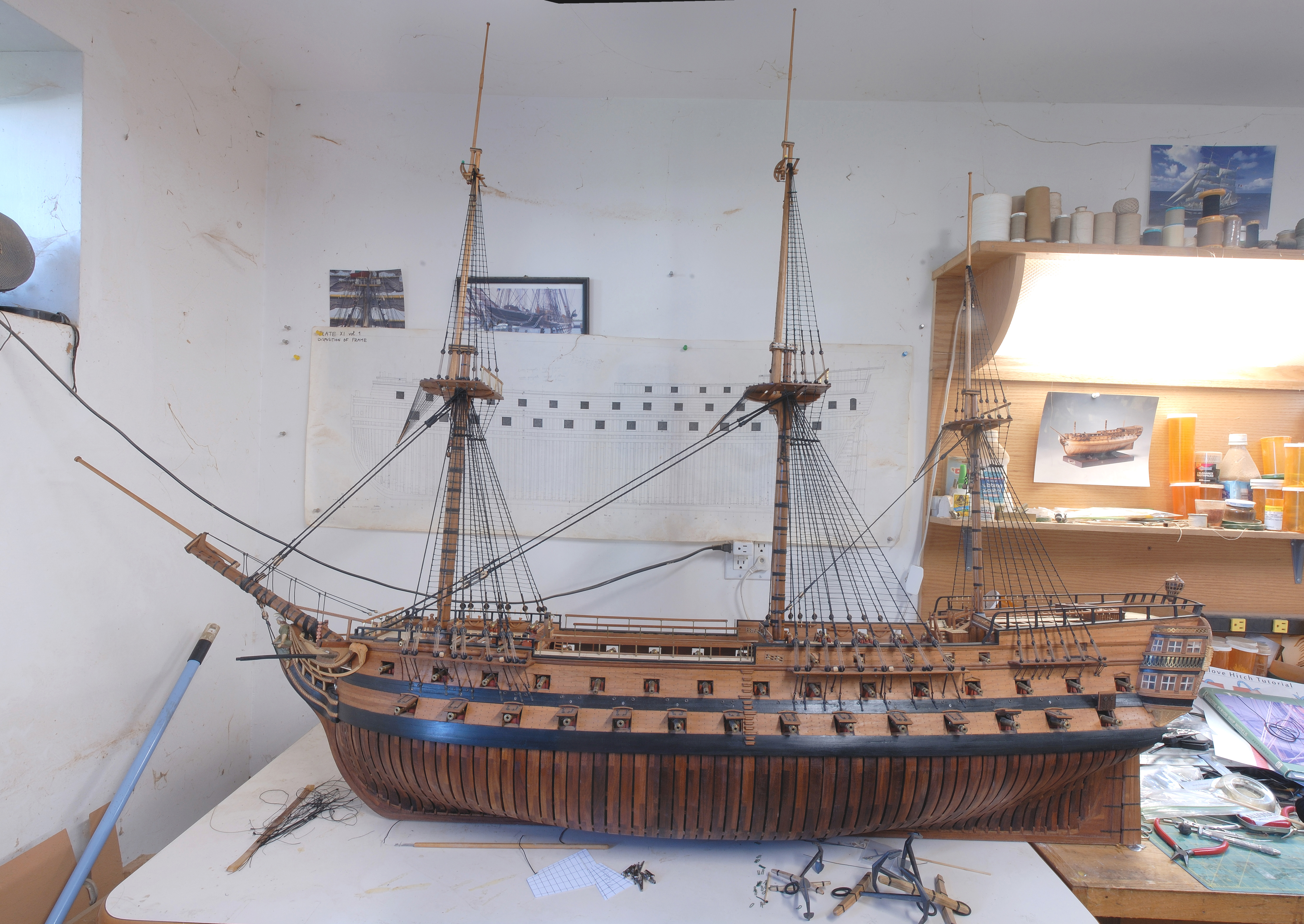

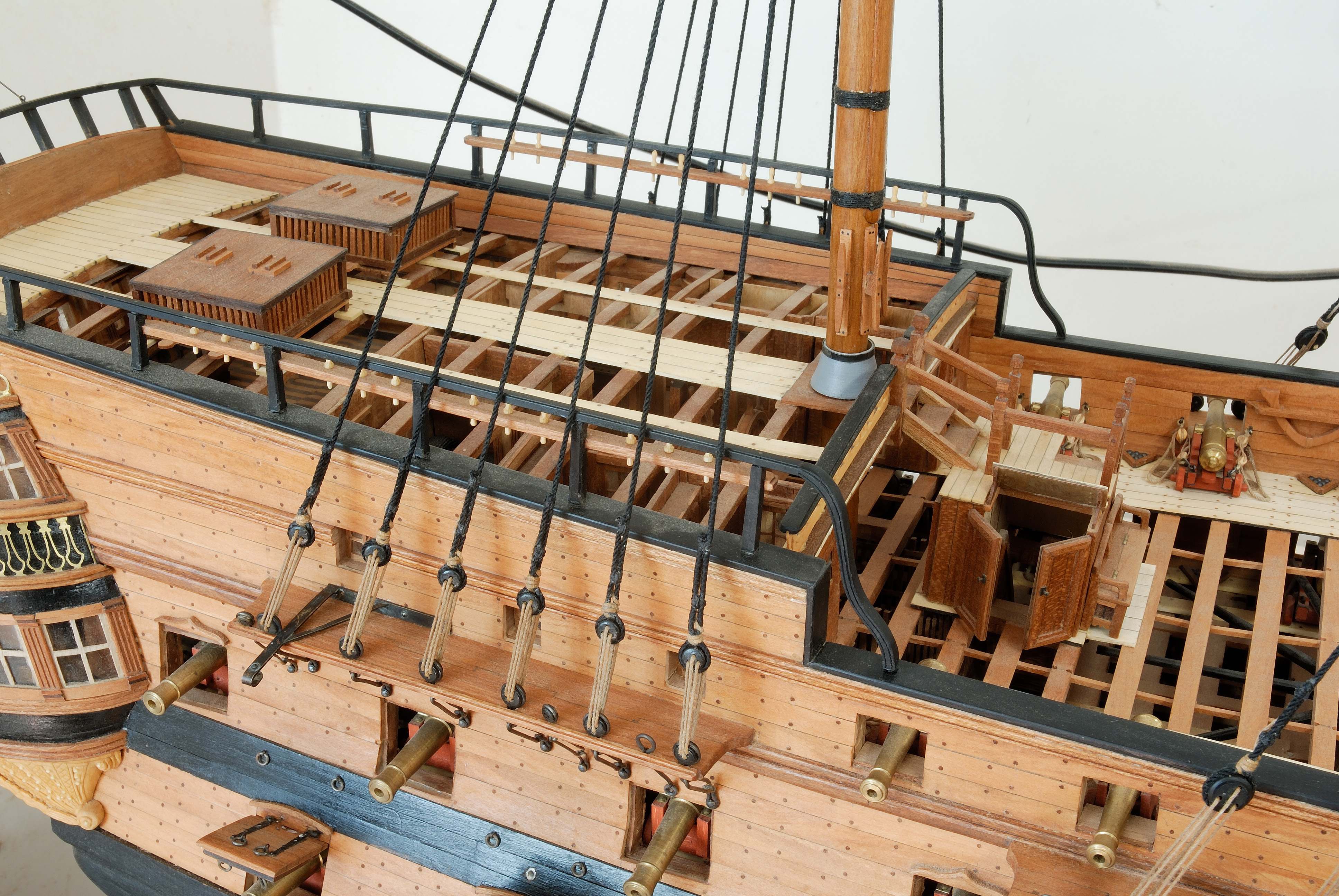

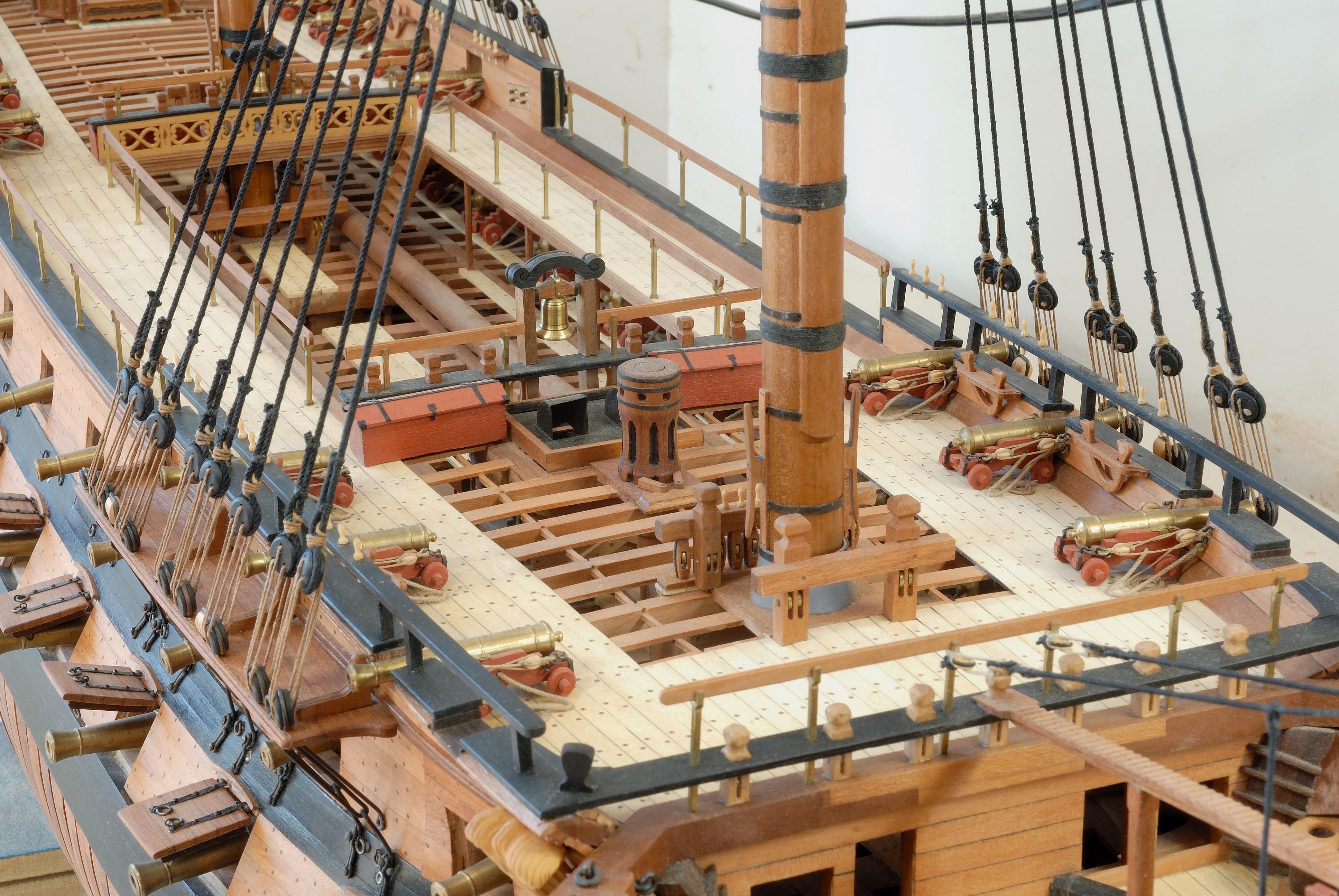

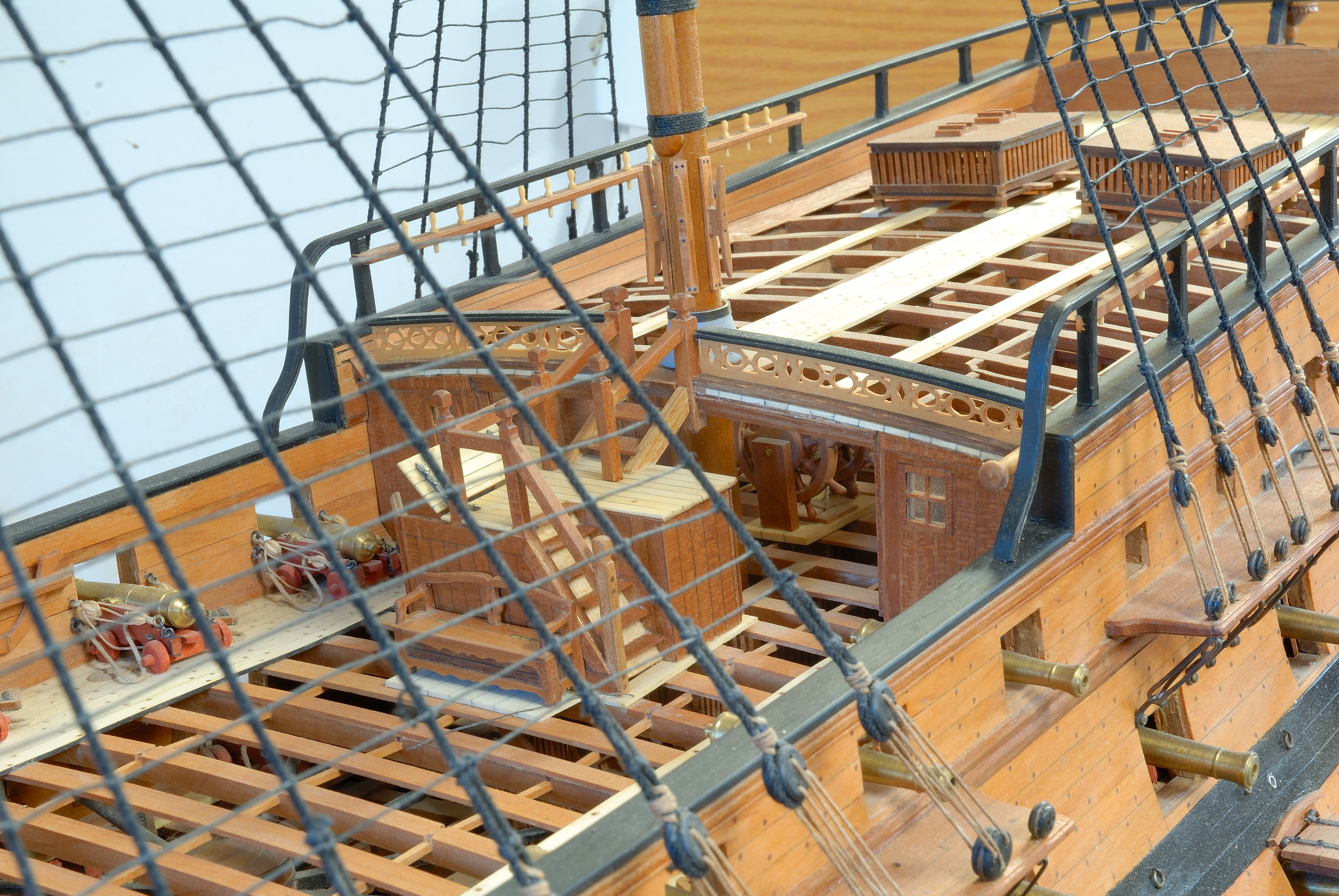

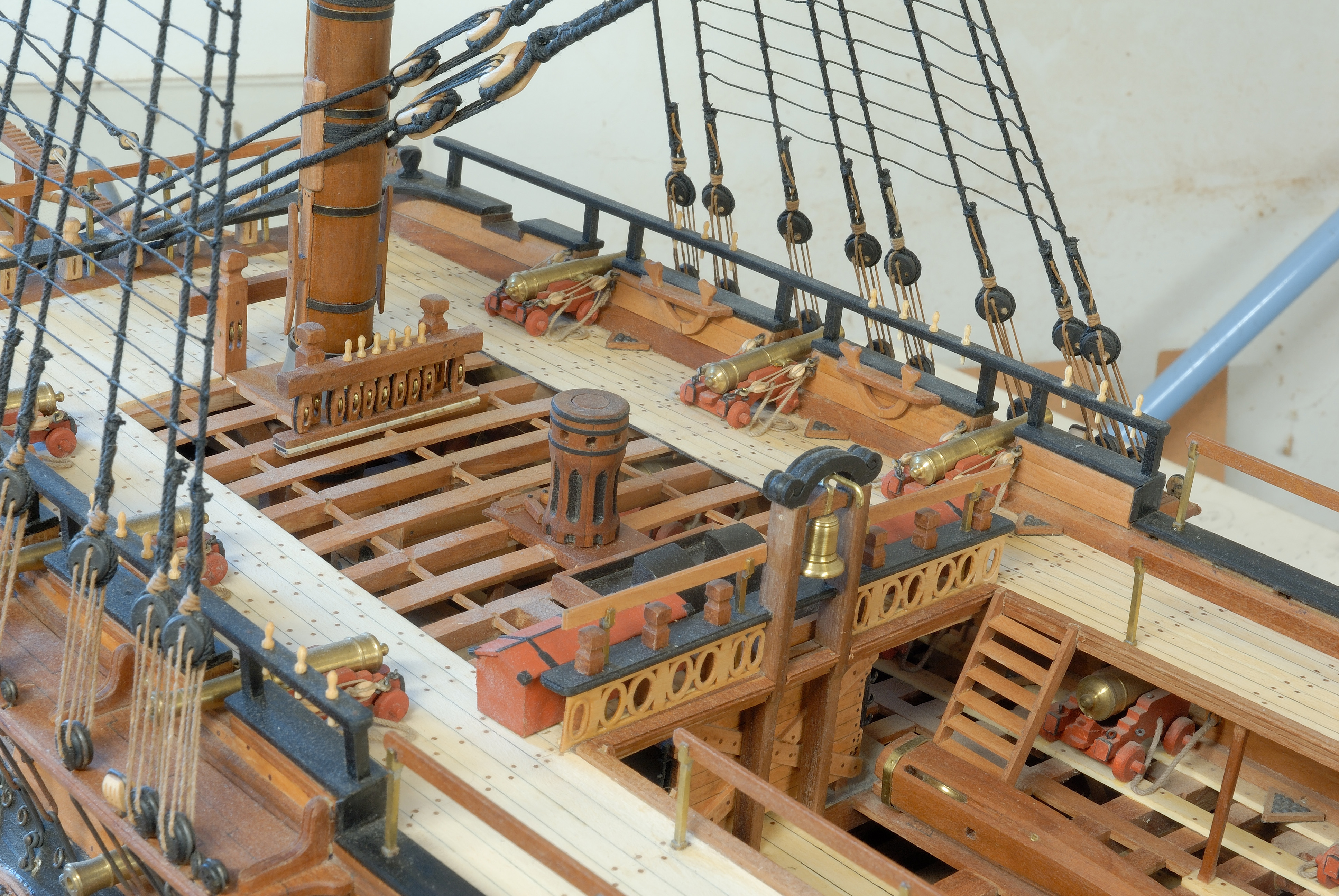

Niewielki postep prac przy olinowaniu stalym. Baksztagi, tudziez olinowanie gornych pieter masztow, etc...
(przepraszam, ze model jest bardzo zakurzony z racji prac przy nim!)
Pozdr.
TomekA
