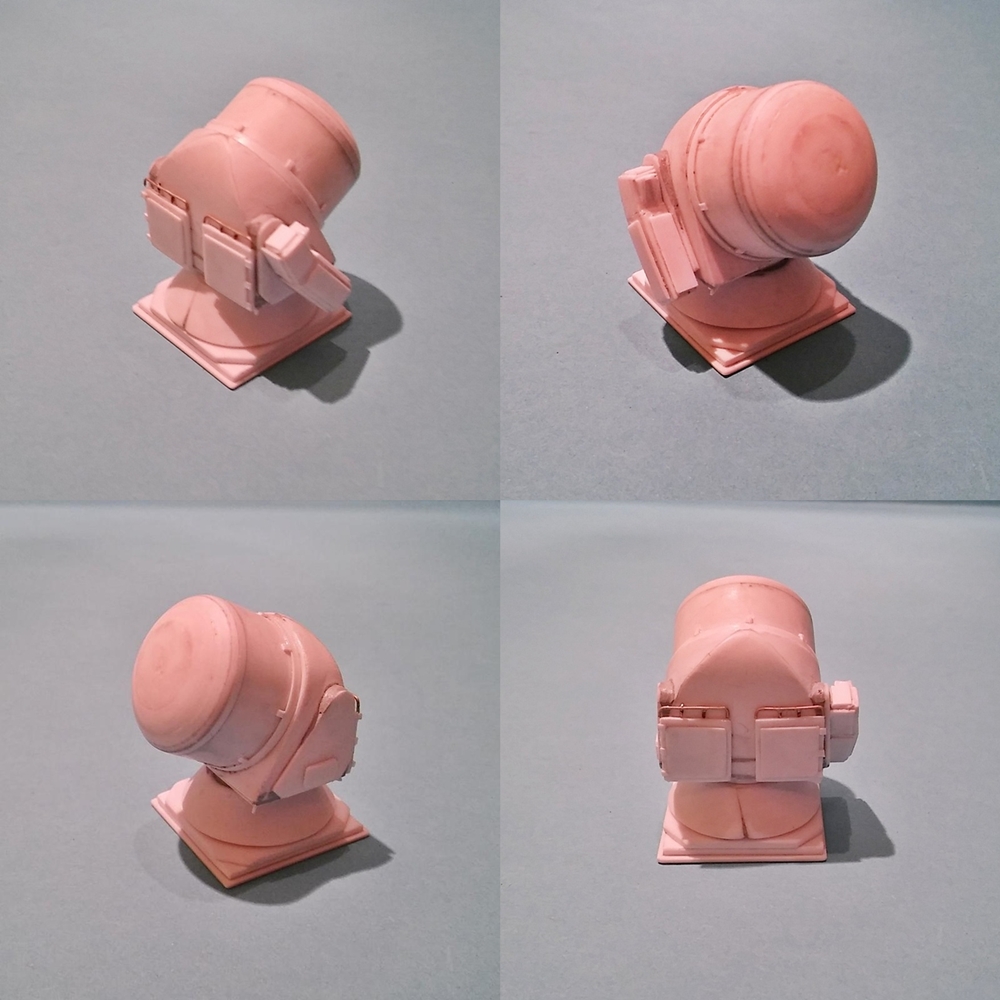

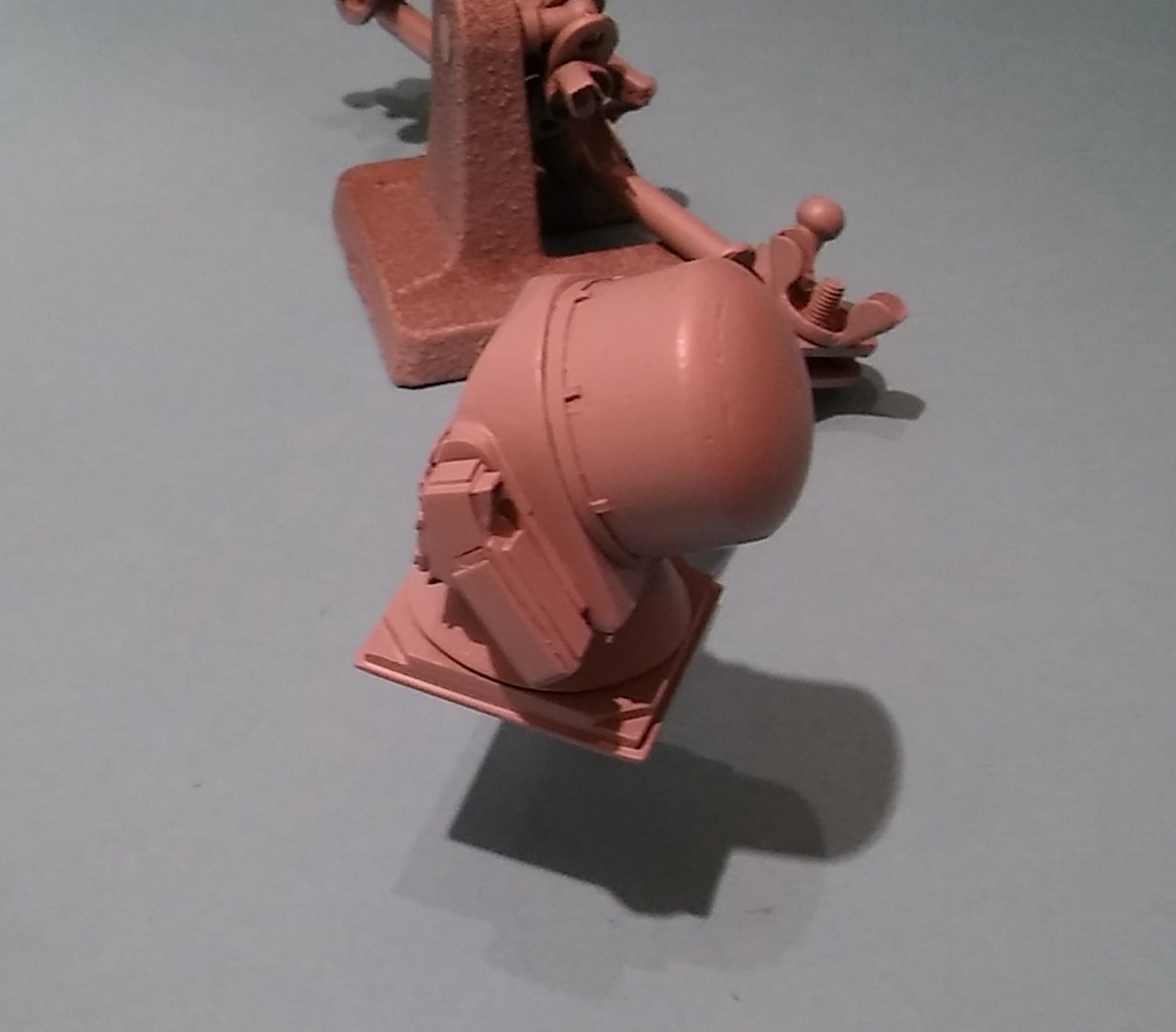

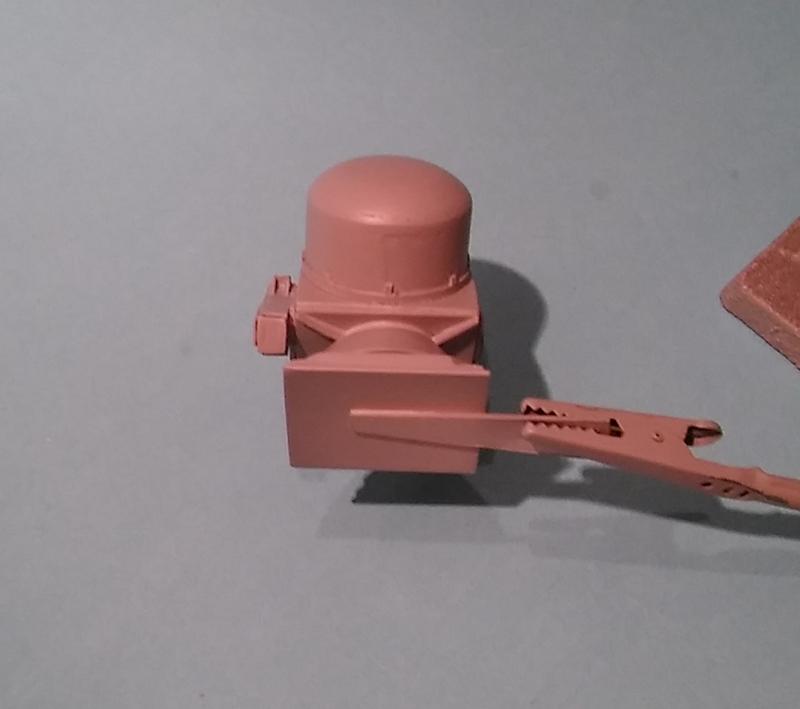

Przed malowaniem
ORP Metalowiec - skala 1:50
-
- Posty: 0
- Rejestracja: 18 paź 2014, 08:44
Re: ORP Metalowiec - skala 1:50
Pozdrawiam Wszystkich
Wojtek
Wojtek
-
- Posty: 0
- Rejestracja: 18 paź 2014, 08:44
Re: ORP Metalowiec - skala 1:50

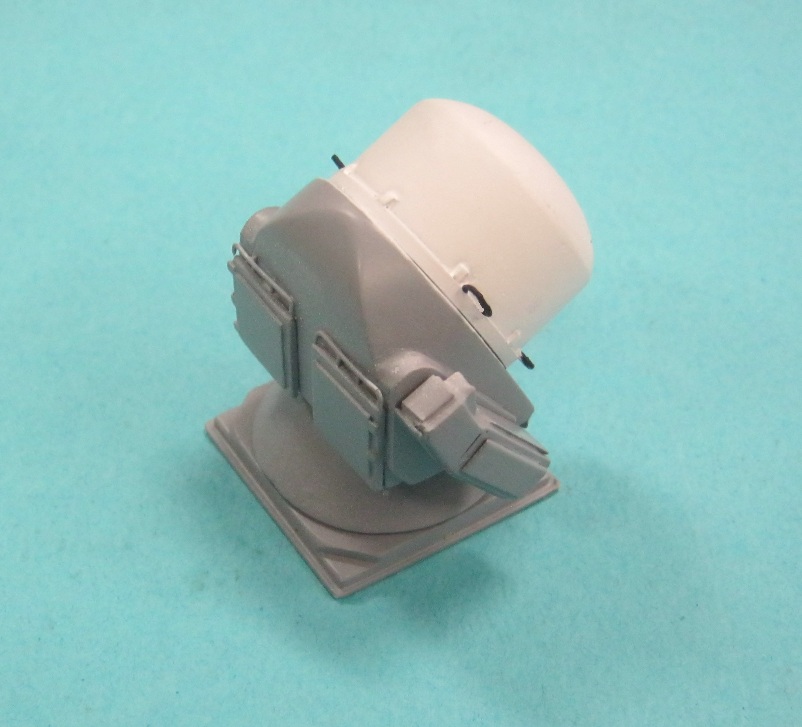

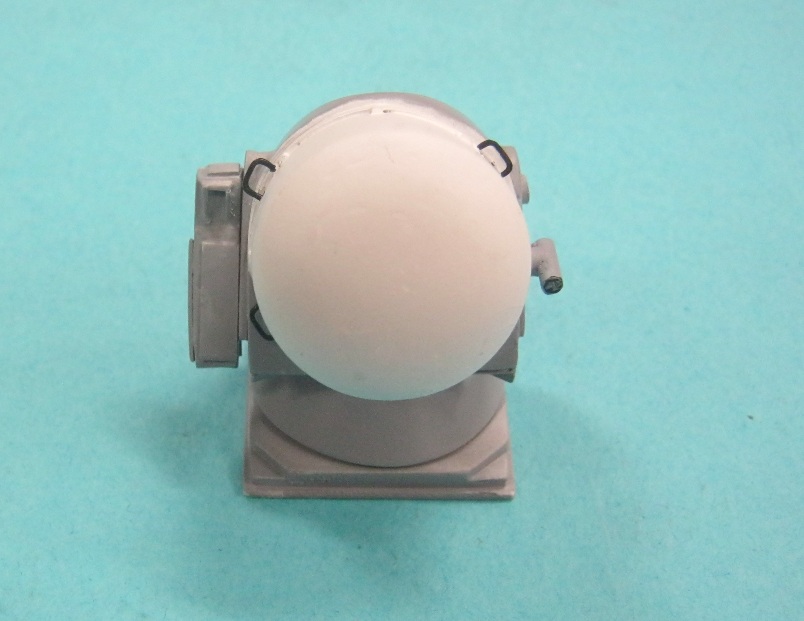

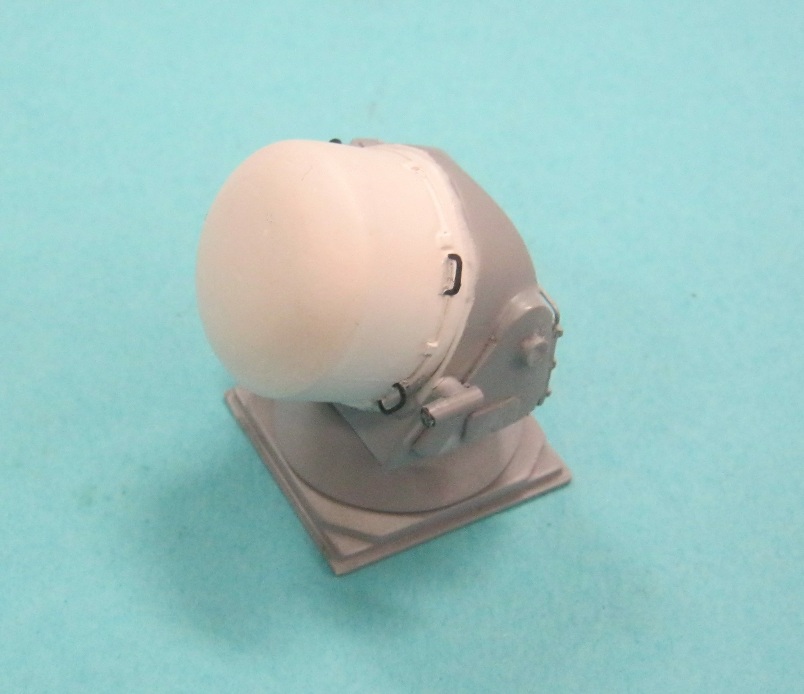

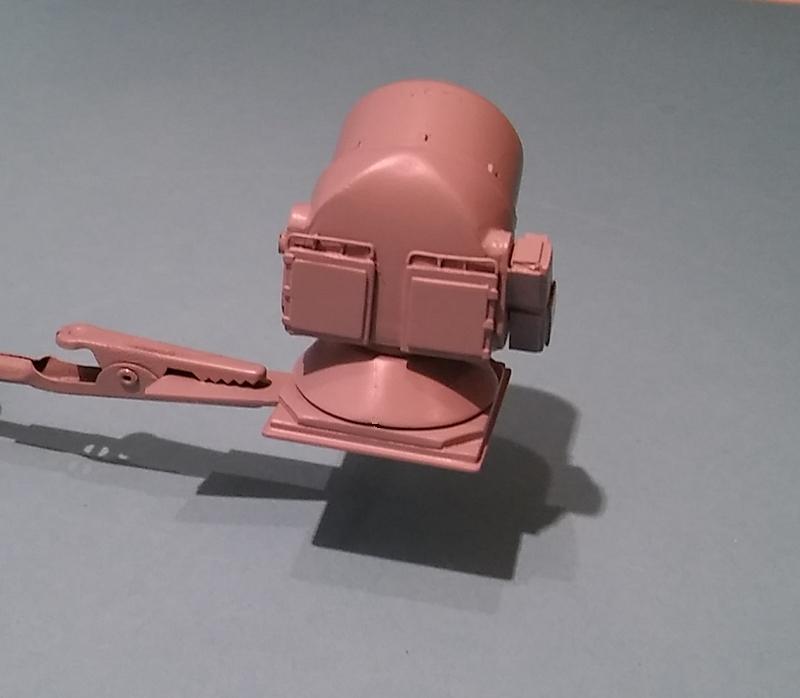

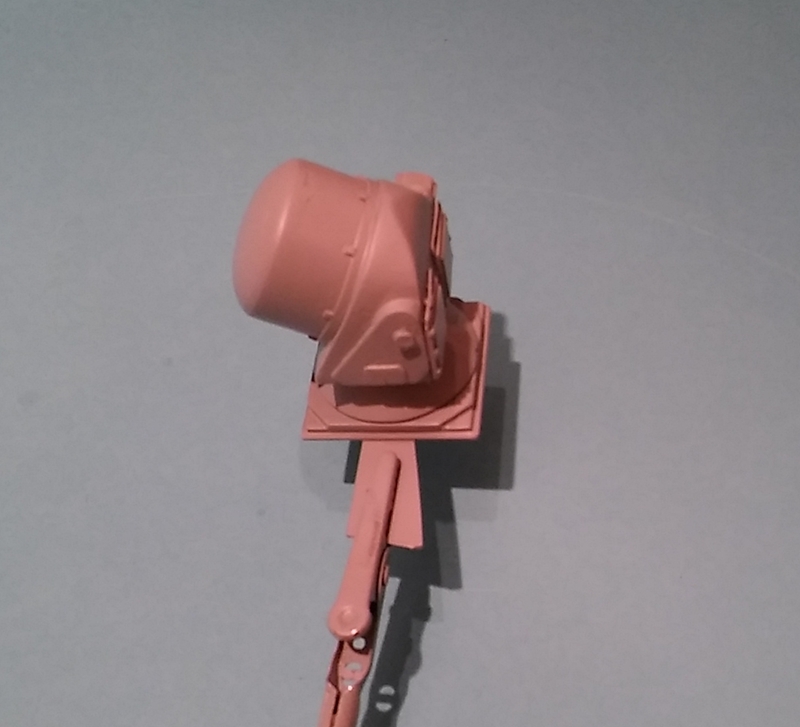

Po malowaniu. W niektórych miejscach potrzebna będzie odrobina szpachlówki.
Pozdrawiam Wszystkich
Wojtek
Wojtek
-
- Posty: 0
- Rejestracja: 18 paź 2014, 08:44
Re: ORP Metalowiec - skala 1:50

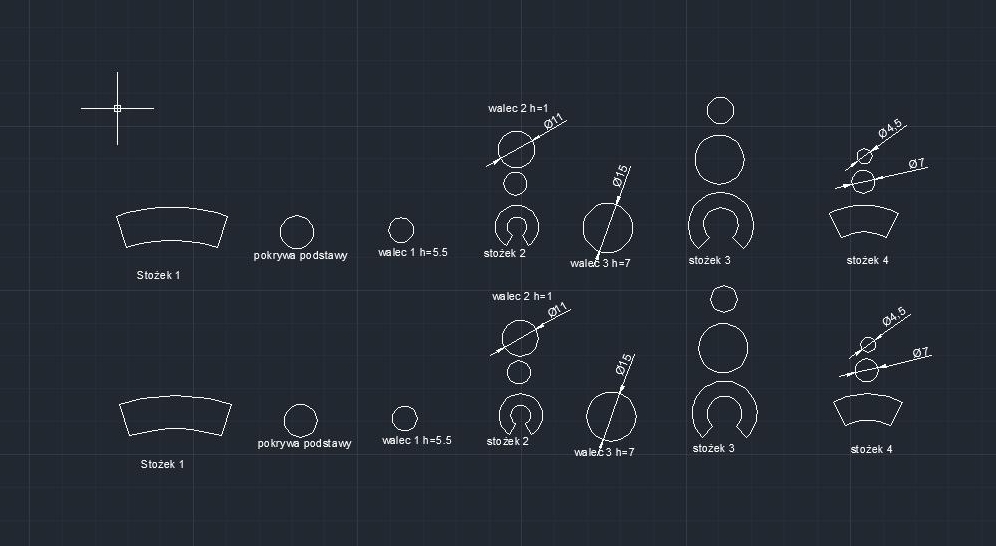

Przygotowałem rysunki do wykonania drugiego radaru. Zakładam wykonanie przez zwijanie stożków i walców z HIPSa. Jeżeli to się nie uda, trzeba będzie całość wytoczyć z jednego kawałka poliamidu.
Pozdrawiam Wszystkich
Wojtek
Wojtek
-
- Posty: 0
- Rejestracja: 18 sty 2015, 12:44
Re: ORP Metalowiec - skala 1:50
Wojtek-Opole pisze:W niektórych miejscach potrzebna będzie odrobina szpachlówki.
Stary jestem i trochę niedowidzę. Pewnie dlatego nie bardzo wiem co Ty chcesz tam szpachlować Wojtek. Radarek - "miodzio"
Pozdrawiam
Janek
W porcie:
viewtopic.php?f=530&t=46111&start=20
Na pochylni:
viewtopic.php?f=534&p=70314#p70314
Janek
W porcie:
viewtopic.php?f=530&t=46111&start=20
Na pochylni:
viewtopic.php?f=534&p=70314#p70314
-
- Posty: 0
- Rejestracja: 18 paź 2014, 08:44
Re: ORP Metalowiec - skala 1:50
Dzięki Janek za uznanie.

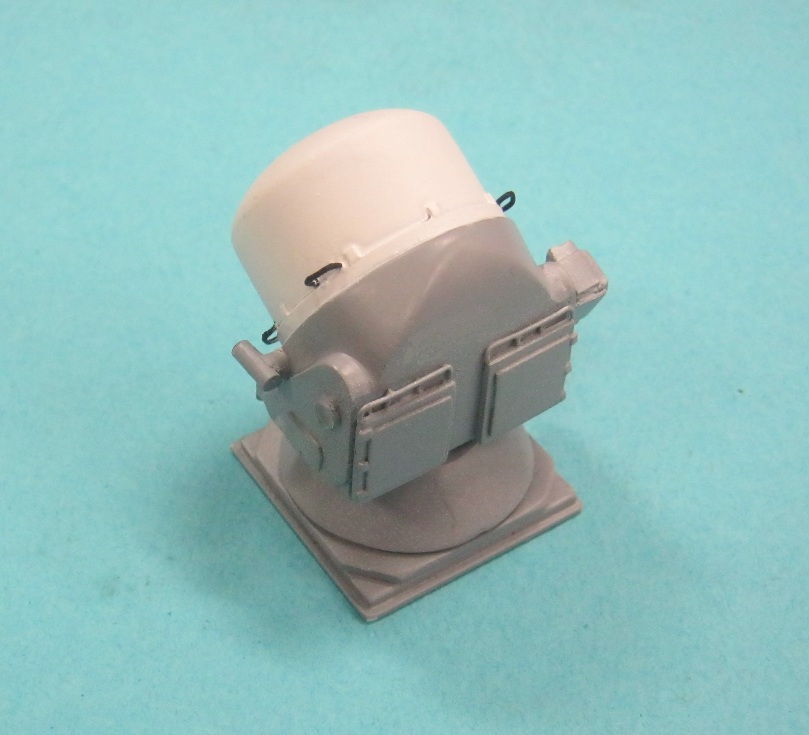

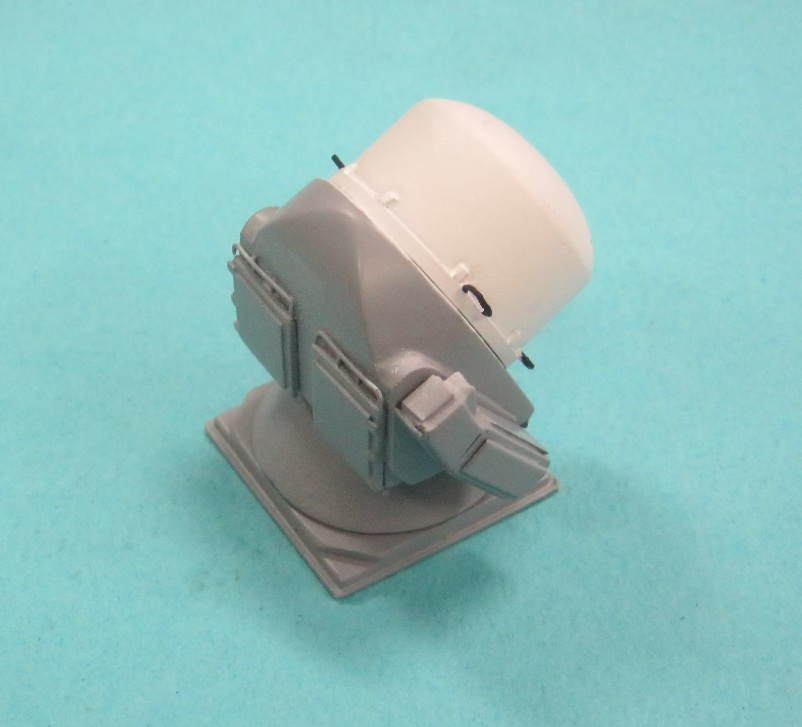

To już chyba wszystko w temacie radaru
To już chyba wszystko w temacie radaru
Pozdrawiam Wszystkich
Wojtek
Wojtek
-
- Posty: 0
- Rejestracja: 18 paź 2014, 08:44
- Andrzej1
- Posty: 1568
- Rejestracja: 04 gru 2010, 21:56
- Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}
Re: ORP Metalowiec - skala 1:50
Dzień dobry
I co, toczony czy zwijany ? (ten drugi radar).
Stawiałbym na toczony.
Pierwszy jest przeuroczy a i drugi zapowiada się bardzo very.
Z ukłonami
Andrzej Korycki
I co, toczony czy zwijany ? (ten drugi radar).
Stawiałbym na toczony.
Pierwszy jest przeuroczy a i drugi zapowiada się bardzo very.
Z ukłonami
Andrzej Korycki
-
- Posty: 0
- Rejestracja: 18 paź 2014, 08:44
Re: ORP Metalowiec - skala 1:50
Andrzej1 pisze:Dzień dobry
I co, toczony czy zwijany ? (ten drugi radar).
Stawiałbym na toczony.
Pierwszy jest przeuroczy a i drugi zapowiada się bardzo very.
Z ukłonami
Andrzej Korycki
Witam Cię Andrzeju1.
Sprawy mają się jak następuje:

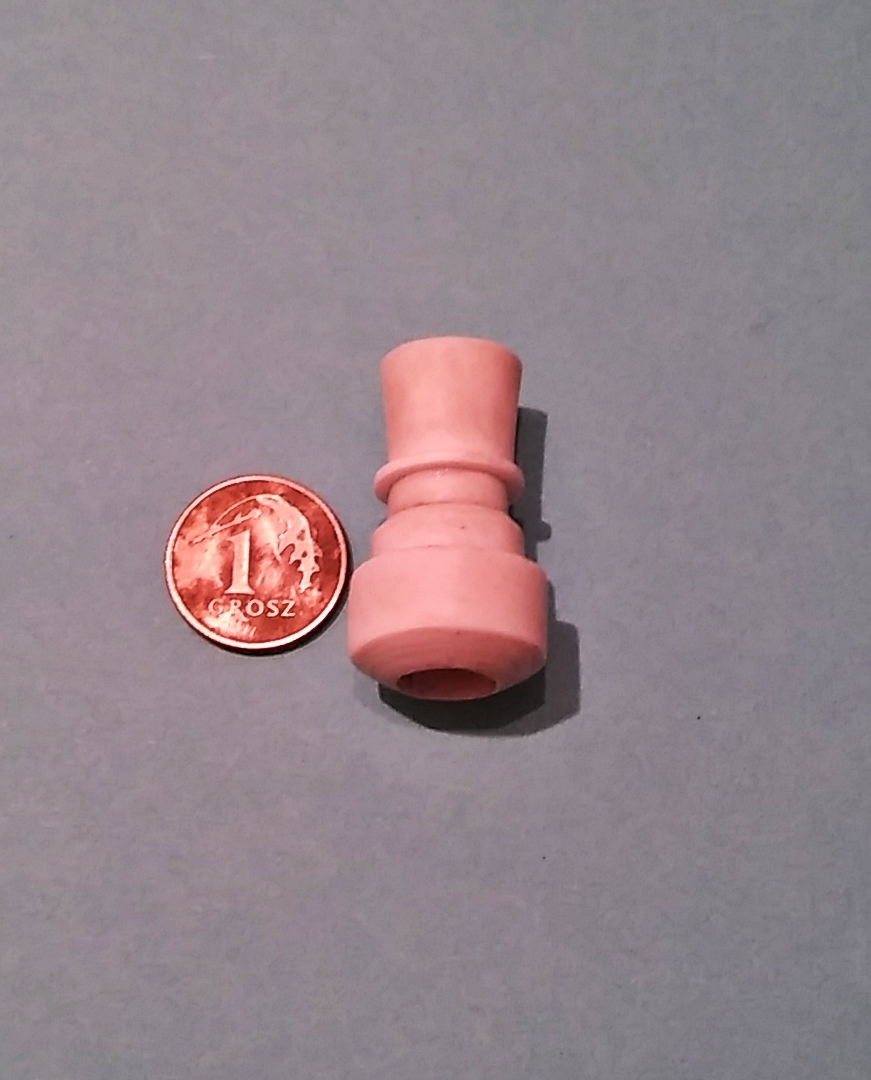

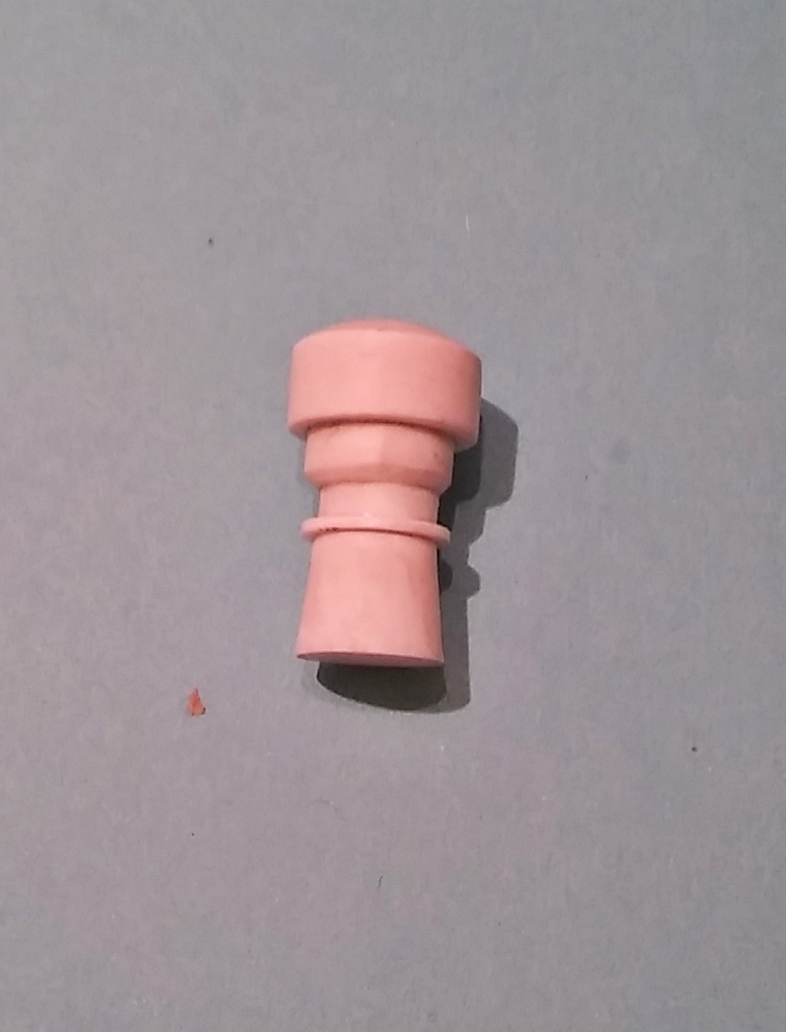

Pierwszy człon korpusu (stożek) został zwinięty z HIPSa 0.25 mm, a właściwie z dwóch identycznych elementów, które skleiłem ze sobą z niewielkim przesunięciem.
Pozostałe elementy powstały poprzez nawinięcie HIPSa 0.25 mm na pręcie fi 8mm a stożki obecne na nich postały w wyniku sfazowania na tokarce. Pierwszy radar serdecznie dziękuje za nazwanie go przeuroczym

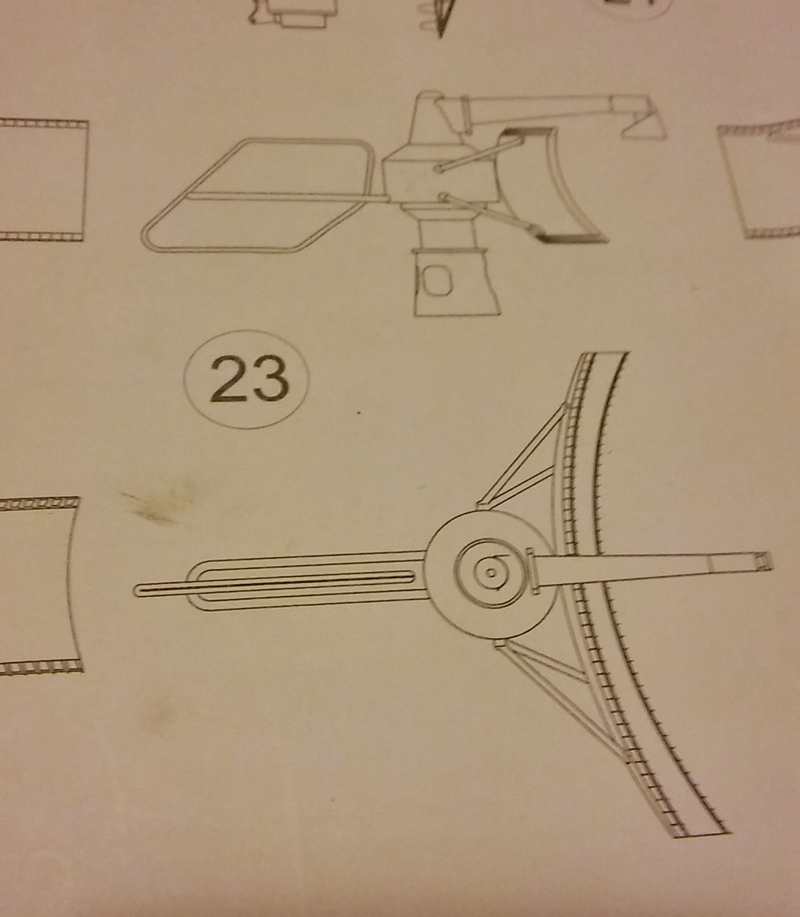

Przy okazji mam pytanie do kolegów. Na rysunku pokazany jest radar który teraz robię. Czy ktoś ma pomysł jak wygiąć ekran radaru w dwóch osiach tak jak to wiać na rysunku? Ekran chcę wykonać z HIPSa 0.5 mm.
Pozdrawiam Wszystkich
Wojtek
Wojtek
- Andrzej1
- Posty: 1568
- Rejestracja: 04 gru 2010, 21:56
- Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}
Re: ORP Metalowiec - skala 1:50
To nie da się wygiąć wcale, ale można to zrobić.
Mój pomysł na taką rynienkę jest taki :
Musisz zrobić to z trzech części.
Pierwsza o wymiarze docelowym anteny wygięta w ciepłej wodzie albo za pomocą przekleństw
lub zaklęć.
Dwie o wysokości 1/3 anteny - wygięte tą samą technologią. Zeszlifowane tak, aby po przyłożeniu
od wewnątrz do anteny miały małe (możliwie małe) schodki na połączeniu. Muszą pasować
do części głównej.
Teraz należy to skleić na klej rozpuszczalnikowy. Pasek na górze i pasek na dole.
Musi utworzyć spoiny z tego samego materiału. Może się nieco wylać. Odczekać aż to wszystko wyschnie - pewnie ze dwa dni. A następnie papierem 400 i palcem od wewnątrz wyprowadzić połączenia.
A pilniczkiem z paska blachy z naklejonym papierem 400 od zewnątrz.
I będzie coś czego nie można zrobić.
Może spece od HIPSa mają inny patent. W każdym razie ja bym zrobił tak.
Z ukłonami
Andrzej Korycki
Mój pomysł na taką rynienkę jest taki :
Musisz zrobić to z trzech części.
Pierwsza o wymiarze docelowym anteny wygięta w ciepłej wodzie albo za pomocą przekleństw
lub zaklęć.
Dwie o wysokości 1/3 anteny - wygięte tą samą technologią. Zeszlifowane tak, aby po przyłożeniu
od wewnątrz do anteny miały małe (możliwie małe) schodki na połączeniu. Muszą pasować
do części głównej.
Teraz należy to skleić na klej rozpuszczalnikowy. Pasek na górze i pasek na dole.
Musi utworzyć spoiny z tego samego materiału. Może się nieco wylać. Odczekać aż to wszystko wyschnie - pewnie ze dwa dni. A następnie papierem 400 i palcem od wewnątrz wyprowadzić połączenia.
A pilniczkiem z paska blachy z naklejonym papierem 400 od zewnątrz.
I będzie coś czego nie można zrobić.
Może spece od HIPSa mają inny patent. W każdym razie ja bym zrobił tak.
Z ukłonami
Andrzej Korycki
- PufcioFromWiocha
- Posty: 66
- Rejestracja: 04 gru 2010, 21:56
Re: ORP Metalowiec - skala 1:50
Witam,
możesz zrobić kopyto z drewna o kształcie i wymiarach tego ekranu. Nagrzewasz np. nad gazem, ale nie za mocno i naciągasz na to kawałek HIPu. Poszukaj czegoś np. o wytłaczaniu kabin do modeli.
http://www.papermodels.pl/index.php?topic=10753.0
Możesz też spróbować wytłaczania próżniowego tak jak tutaj:
http://www.koga.net.pl/forum/viewtopic.php?f=521&t=44901&start=120#p69969
Pozdrawiam
Paweł
możesz zrobić kopyto z drewna o kształcie i wymiarach tego ekranu. Nagrzewasz np. nad gazem, ale nie za mocno i naciągasz na to kawałek HIPu. Poszukaj czegoś np. o wytłaczaniu kabin do modeli.
http://www.papermodels.pl/index.php?topic=10753.0
Możesz też spróbować wytłaczania próżniowego tak jak tutaj:
http://www.koga.net.pl/forum/viewtopic.php?f=521&t=44901&start=120#p69969
Pozdrawiam
Paweł
