Alice RC

[RomekS]

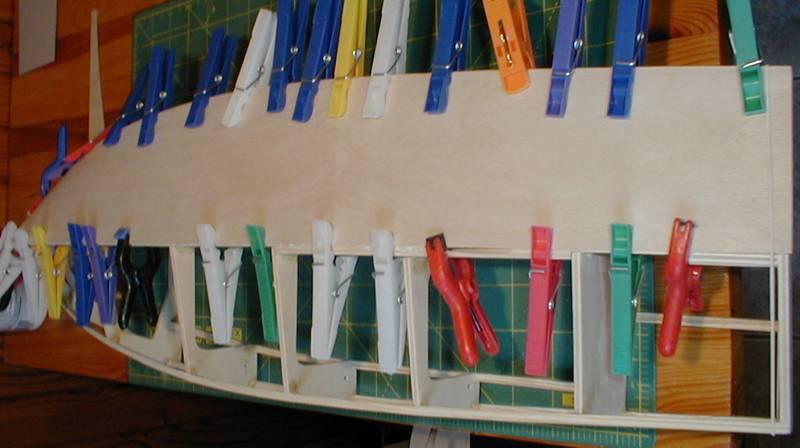

Po wielu przymiarkach i doszlifowaniach przykleilem poszycie denne,
do jutra wyschnie.

[RomekS]

Witam...

Poszycie denne sklejone.

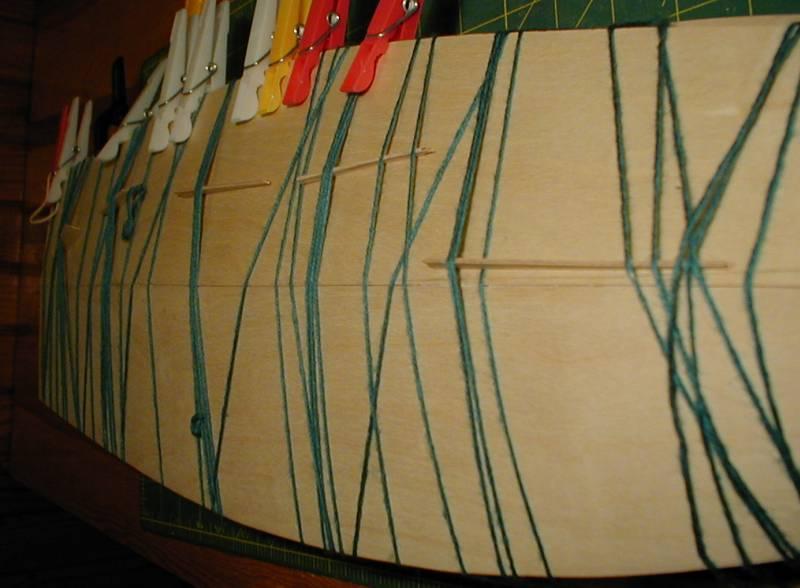

Teraz mierzę burty.



Dzisiaj był pracowity dzień...

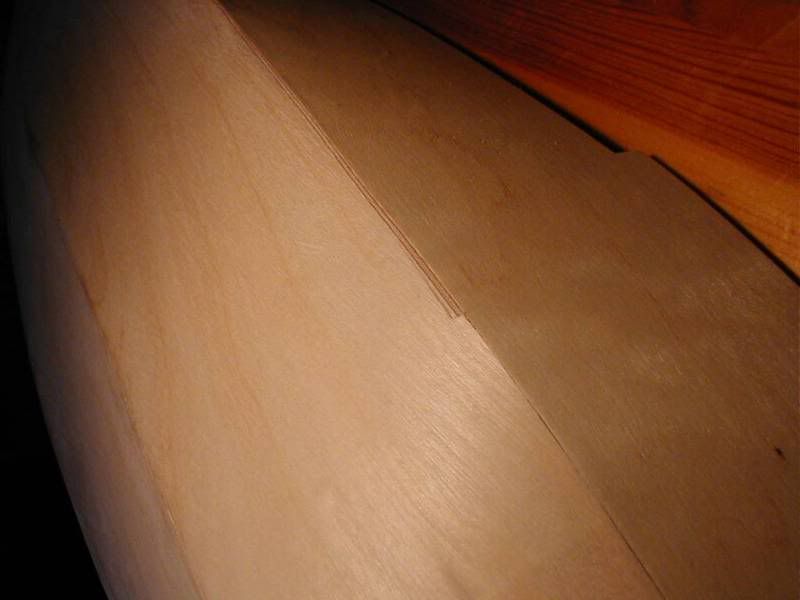

Załaczam następną fotkę, w której widac jest przejscie burty w dziób.
Chodzi o dopasowanie części burty dziobowej,
która jest na styk z częścią denną.
Natomiast w dalszej części modelu zachodzi na siebie.
Jest to dośc pracochłonne.
(chodzi o doszlifowywanie styku poszycia burtowego w częsci dziobowej)
Przedstawie to dokładniej po wyschnięciu pierwszej burty a przed przyklejeniem drugiej.
Mały model oddaje nieocenione usługi przy budowie duzego.
Własnie z częścia dziobową były największe problemy.

[RomekS]

Z okazji zakończenia poszycia ,

mala fotorelacja...




Poszycie będzie bejcowane na ciemny kolor i lakierowane .

Prośba do Kolegów o fotki podobnych łodzi.
Chodzi o to jak wyglądało olistwowanie kadłuba,
jaka stewa, listwa kilowa, ew. redany,
gdzie i jakie relingi, knagi itp.
Niestety te plany te plany z Inetu opisują w uproszczeniu
łódkę na dwie bateria płaskie....

:) :)

[RomekS]

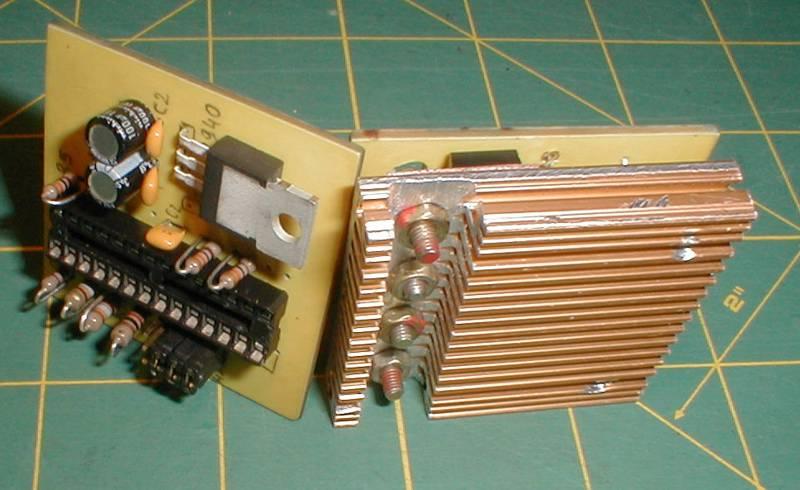

Trochę czasu poświęciłem na zdobycie części (szczególnie tranzystorów mocy) do procesorowego regulatora.
Trzeba było też sobie przypomnic wiadomości o elektronice, wytrawic płytki drukowane, wlutowa elementy...
Radiator jest z procesora 486. Tranzystory mocy są odizolowane od siebie i radiatora galwanicznie.
Najbardziej cieszy, że regulator jest robiony własnoręcznie od podstaw.
Myślę, że będzie działał....
Regulator zaprojektował Wiktor http://alexrc.com/ipw-web/bulletin/bb/viewtopic.php?p=72550#72550

W moim regulatorze dwukierunkowym uzyte tranzystory to:

P-MOSFET - IRF4905 (55V, 74A, 200W) 2 szt.
N-MOSFET - IRL3803 (30V, 120A, 150W) 2 szt
i procesor ATMEGA8-16PU (8k Flash, /16MHz)

Wkleiłem też obudowę wału.

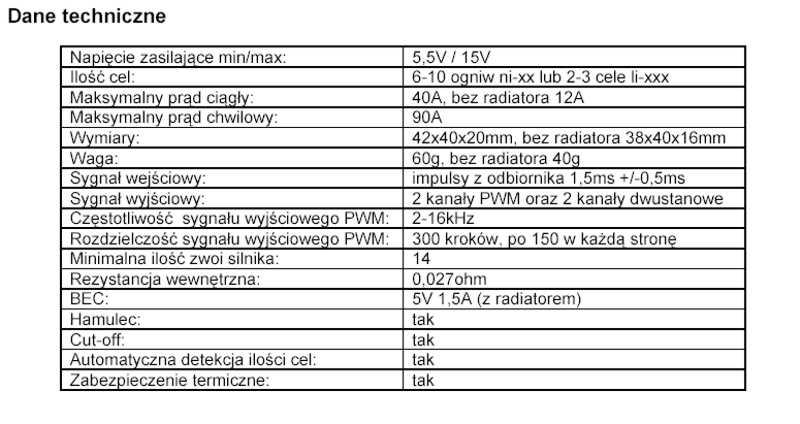

Dane techniczne (z opracowania Wiktora )




Gdyby tak jeszcze Alicja miała żagle :woohoo: :woohoo:

[antosiek]

Świetna robota. Zrobiłem kiedyś kilka regulatorów analogowych na scalakach ZN 409 od serw, ale te na procesorach są bardziej proste układowo. Trzymam kciuki.
A nie myślałeś o chłodzeniu wodnym tego regulatora? Regulator trzeba będzie zamknąć w jakiejś obudowie wodoszczelnej i tu możesz mieć problemy z odprowadzeniem ciepła.

[RomekS]

antosiek napisał:

Świetna robota. .......Trzymam kciuki.
A nie myślałeś o chłodzeniu wodnym tego regulatora? ....
tu możesz mieć problemy z odprowadzeniem ciepła.

Dzięki, :)

o chłodzeniu wodnym nie myślałem,
natomiast uszczelnienie elektroniki ,
bez radiatora chcę zrobić...
tąśmą izolacyjną :S :S .
:)

[RomekS]

Załaczam następne fotki z prac nad Alicją...
Wnętrze zostało pomalowane Caponem 2 razy.
Drewno nabrało ładnego koloru (fot.2) ...
Przed przyklejeniem pokładu pomaluję jeszcze wnętrze "Domaluxem"
(taki lakier chemoutwardzalny do parkietów).
Po przyklejeniu pokładu byłoby to trudne.
Przymierzam też podstawkę (łoże) pod silnik.

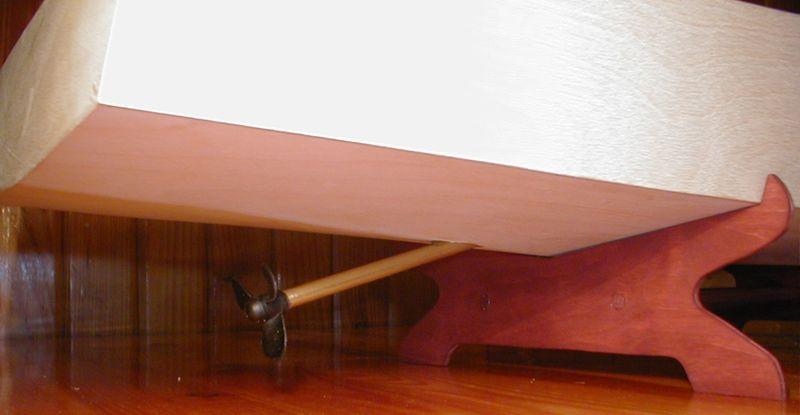

Załaczam tez fotkę z kątem nachylenia wału.
Z zewnątrz kadłub chcę pobejcować jasną bejcą i dopiero polakierować.
Na "najwyższy połysk"

[RomekS]

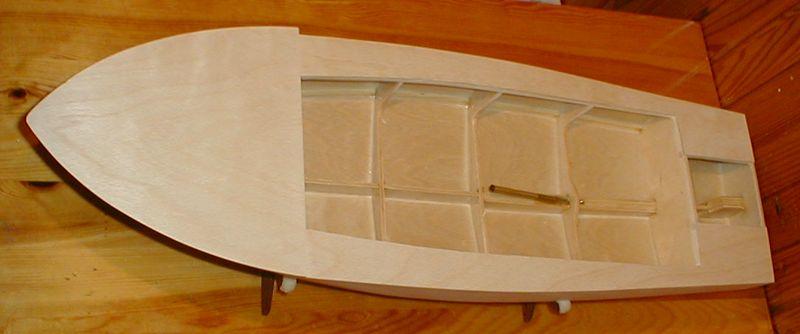

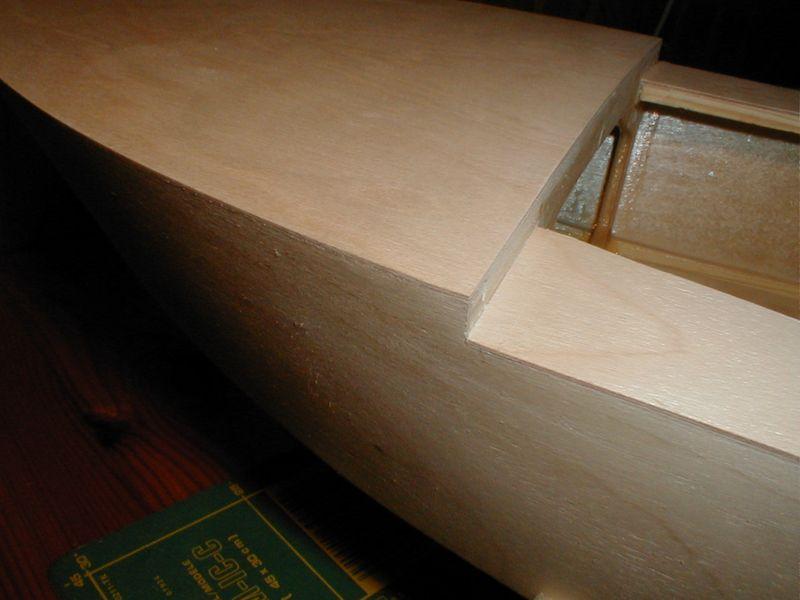

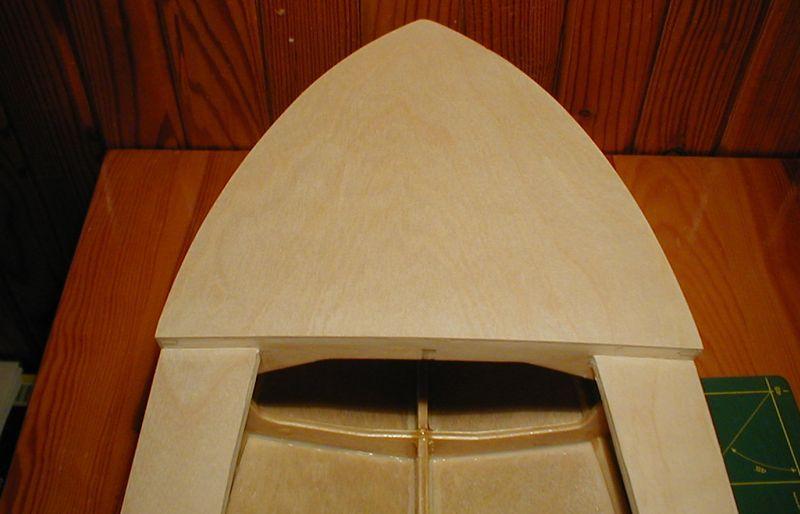

Alicja ma już pokład. Jutro jadę po bejce na kadłub.
Pokład będzie fornirowany.
Wnętrze zabezpieczyłem przed wodą dwoma warstwani caponu
i dwoma warstwami lakieru chemoutwardzalnego.
Myślę, że to wystarczy.

[mirek]

Ładna czyściutka robota , aż miło popatrzeć
Romku pokaż cały model a nie tak fragmentami

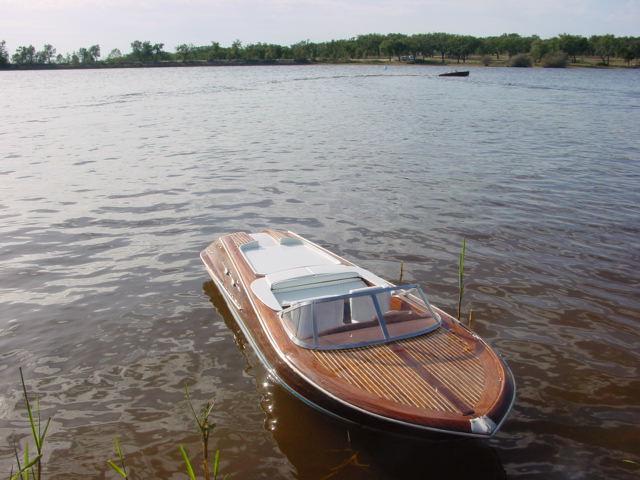

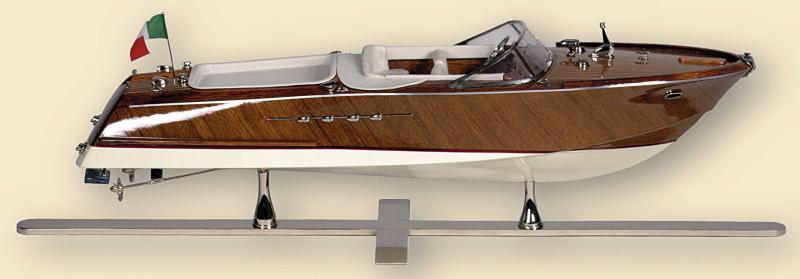

Jakby ci się chcialo to moze tak pokryjesz pokład




Albo i nawet burty !!!




Pięknie by ta Alicja sie prezentowała

[RomekS]

mirek napisał:

Ładna czyściutka robota , aż miło popatrzeć
Romku pokaż cały model a nie tak fragmentami
Jakby ci się chcialo to moze tak pokryjesz pokład
.....
Pięknie by ta Alicja sie prezentowała

Mirku chcieć to bym i chciał tak pokryć, tylko jak to zrobic ????:blink: :blink:

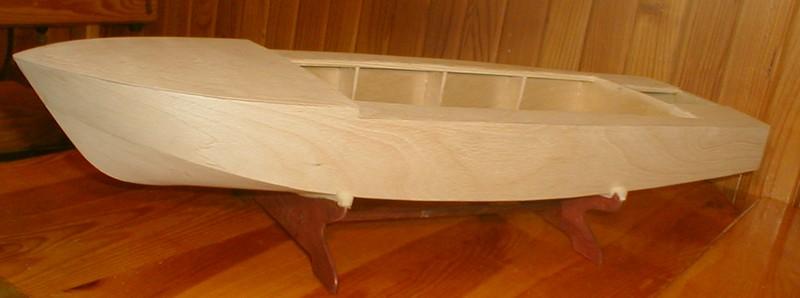

Tu fotki calego kadluba. Z lampą blyskową....:unsure:
