Nowy projekt - zapytanie

Czyli forum RC.
Awatar użytkownika
marek_c4
Posty: 80
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Swarz\u0119dz","desc":"Swarz\u0119dz,gmina Swarz\u0119dz,powiat pozna\u0144ski,wojew\u00f3dztwo wielkopolskie,PL-30,62-020,Polska,pl","lat":"52.410

Re: Nowy projekt - zapytanie

Post autor: marek_c4 »

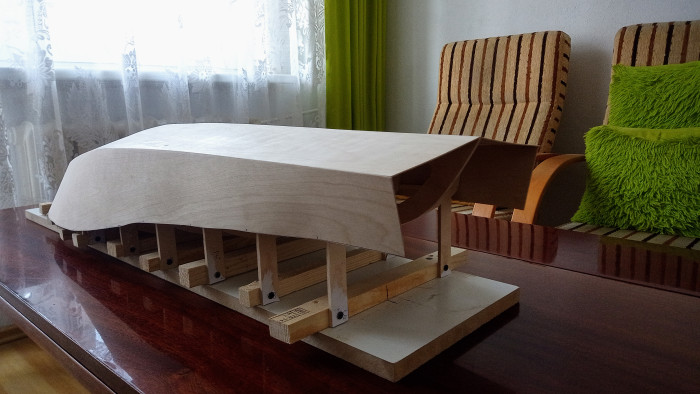

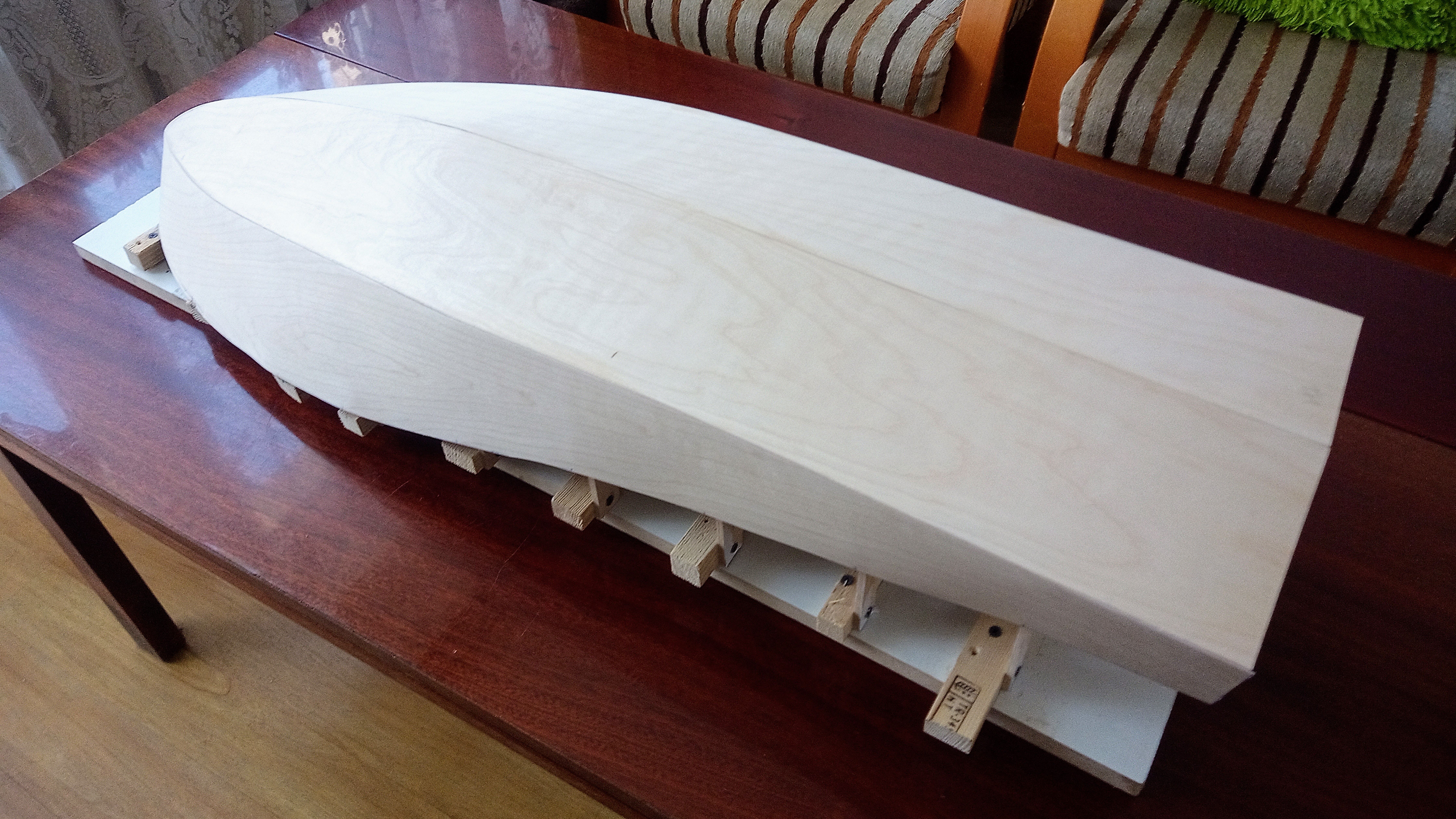

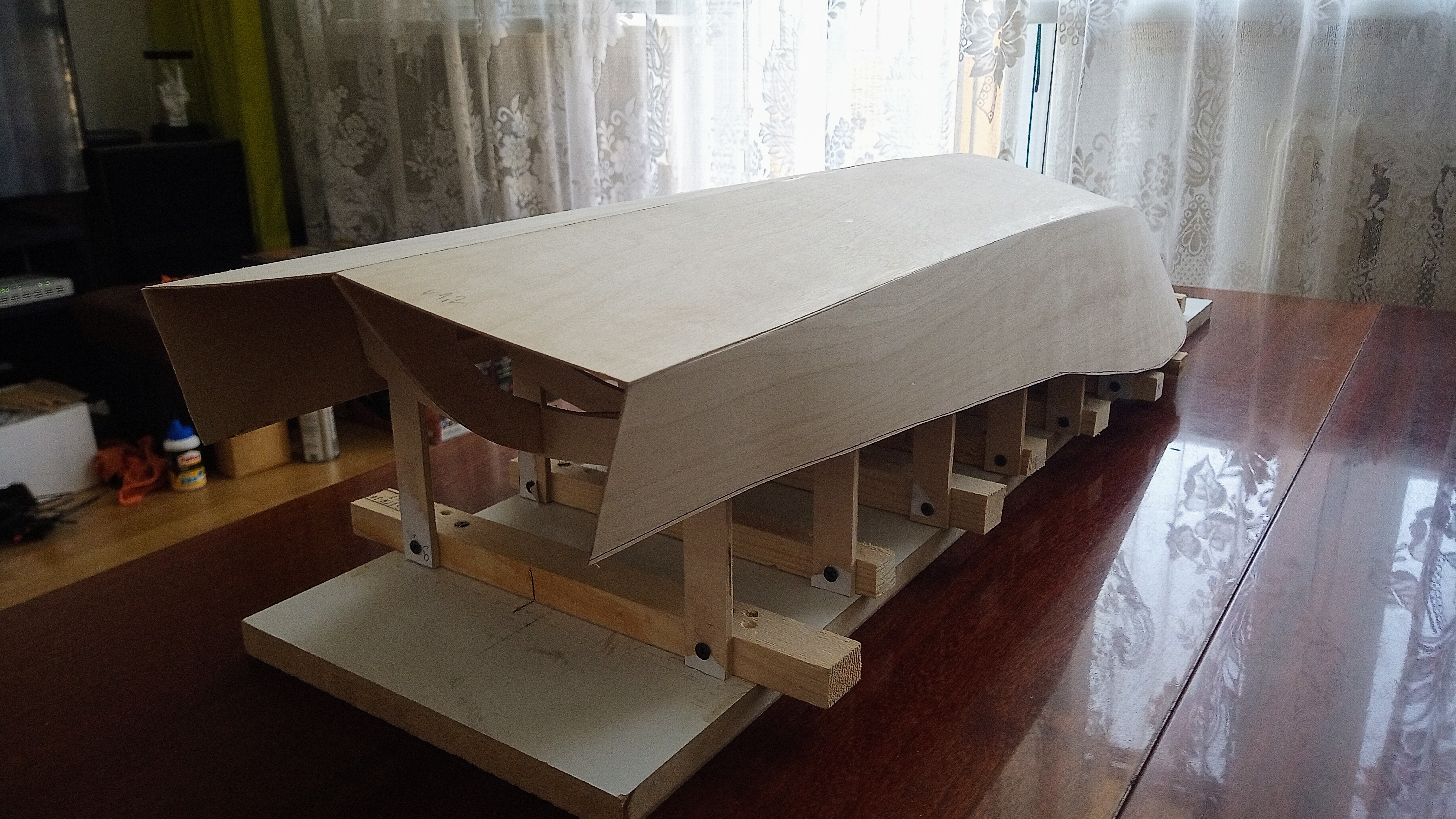

Niewielki postęp w pracach - lewa burta została oszlifowana równo z linią łączenia z dnem.
Czas zabrać się za prawą stronę.
Pozdrawiam z Poznania
Marek C
Awatar użytkownika
marek_c4
Posty: 80
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Swarz\u0119dz","desc":"Swarz\u0119dz,gmina Swarz\u0119dz,powiat pozna\u0144ski,wojew\u00f3dztwo wielkopolskie,PL-30,62-020,Polska,pl","lat":"52.410

Re: Nowy projekt - zapytanie

Post autor: marek_c4 »

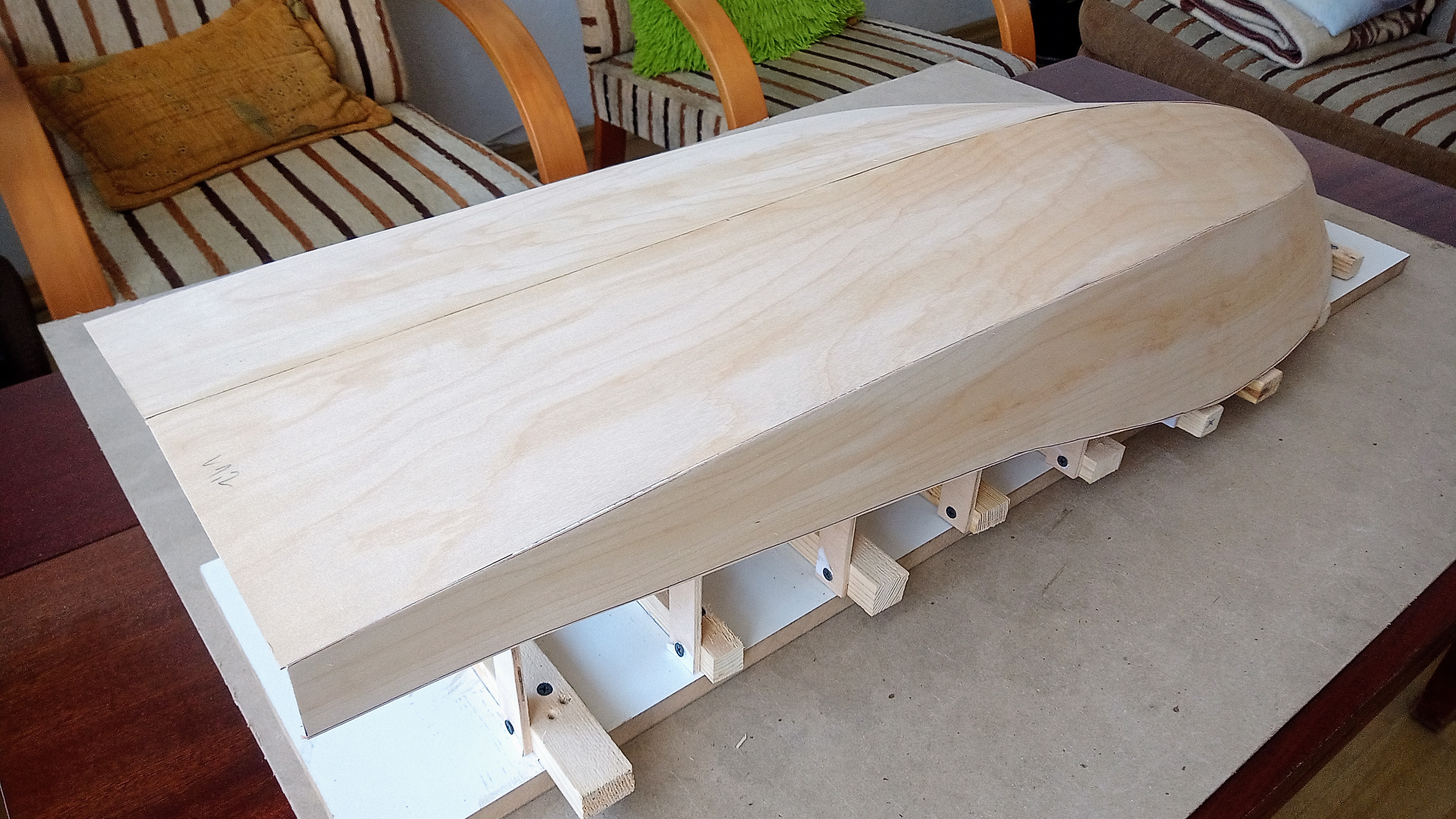

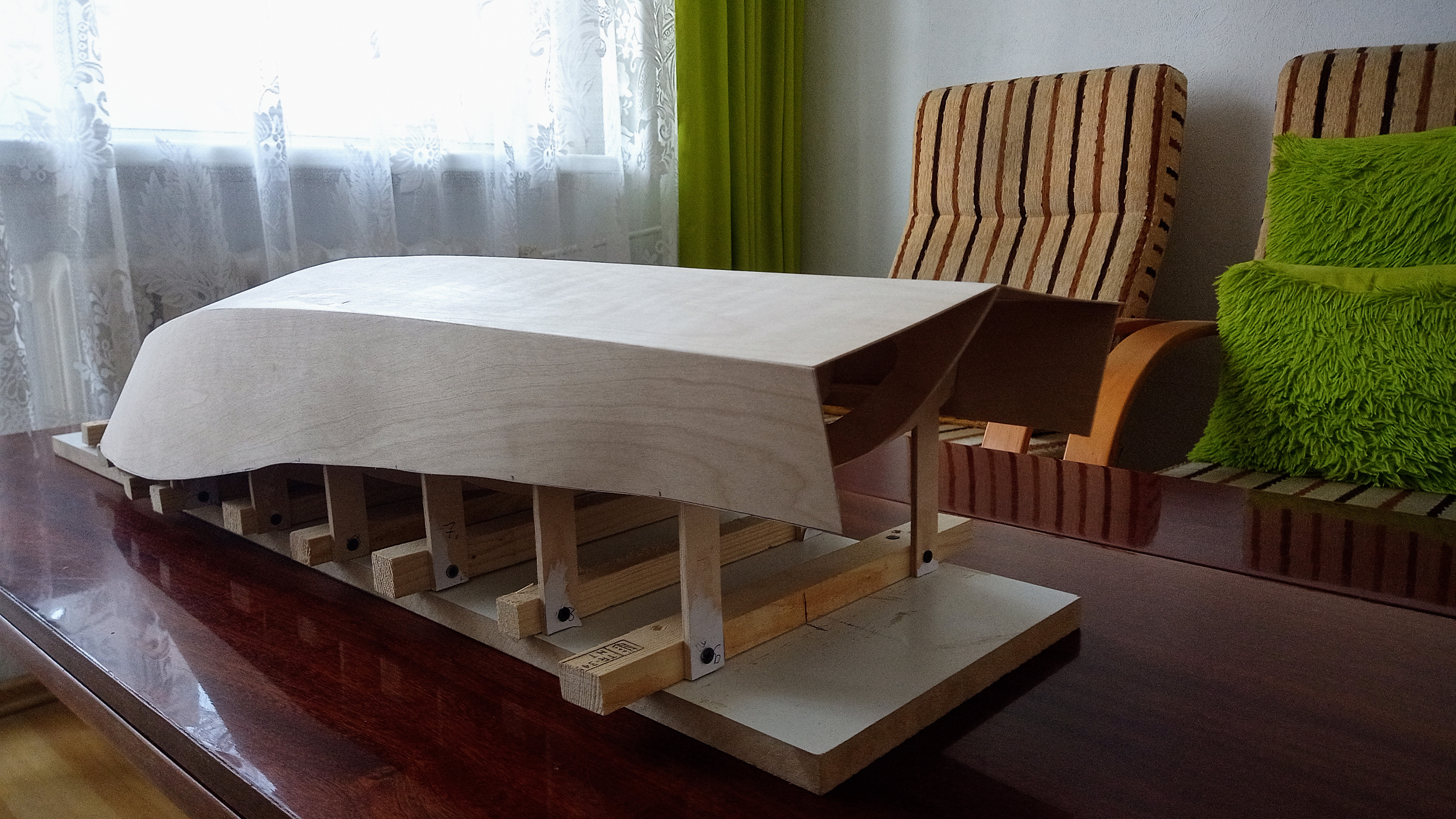

Jest druga burta.
W tak zwanym międzyczasie, zamówiłem regulator obrotów silnika, oraz kartę do jego zaprogramowania.
Wybór padł na Flycolor 120A
Pozdrawiam z Poznania
Marek C
Awatar użytkownika
marek_c4
Posty: 80
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Swarz\u0119dz","desc":"Swarz\u0119dz,gmina Swarz\u0119dz,powiat pozna\u0144ski,wojew\u00f3dztwo wielkopolskie,PL-30,62-020,Polska,pl","lat":"52.410

Re: Nowy projekt - zapytanie

Post autor: marek_c4 »

Uzupełniam zaległości w relacji
Kadłub został zdjęty z deski, i bardzo powoli (mało czasu ostatnio) zaczynam szlifowanie / obcinanie nadmiaru sklejki.
Dorobiłem też wręgi pod przyszłą zabudowę rufy.

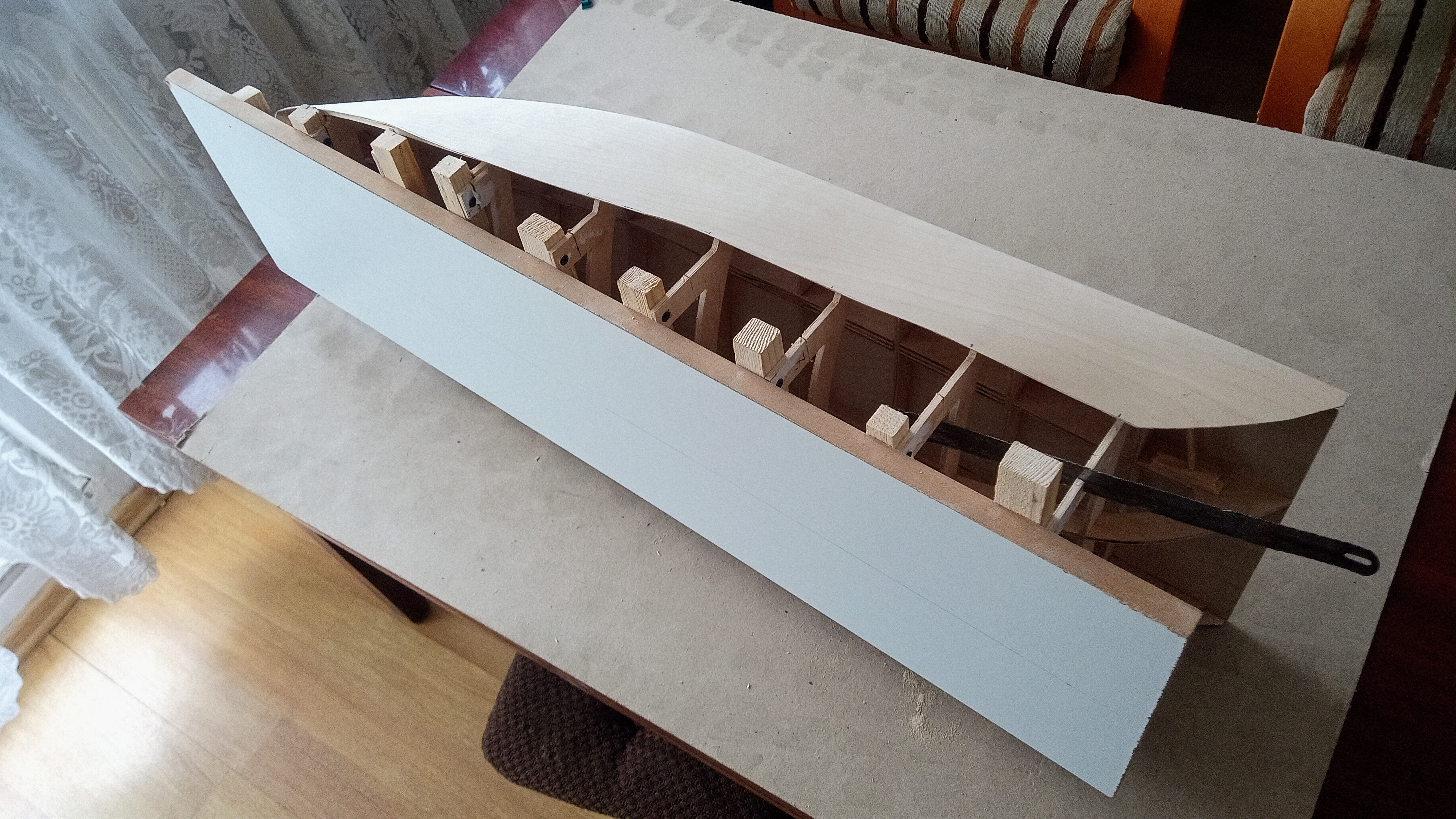

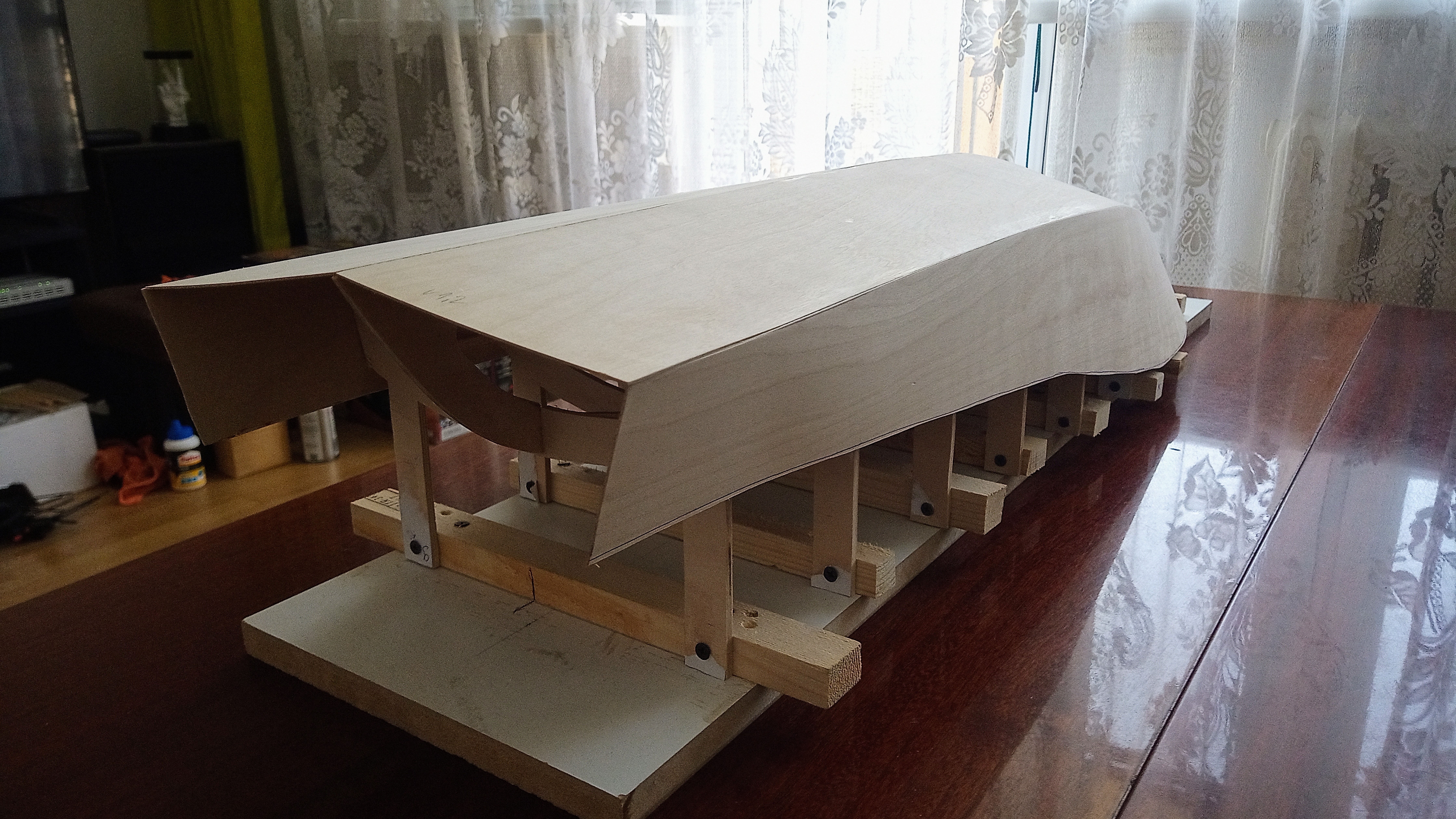

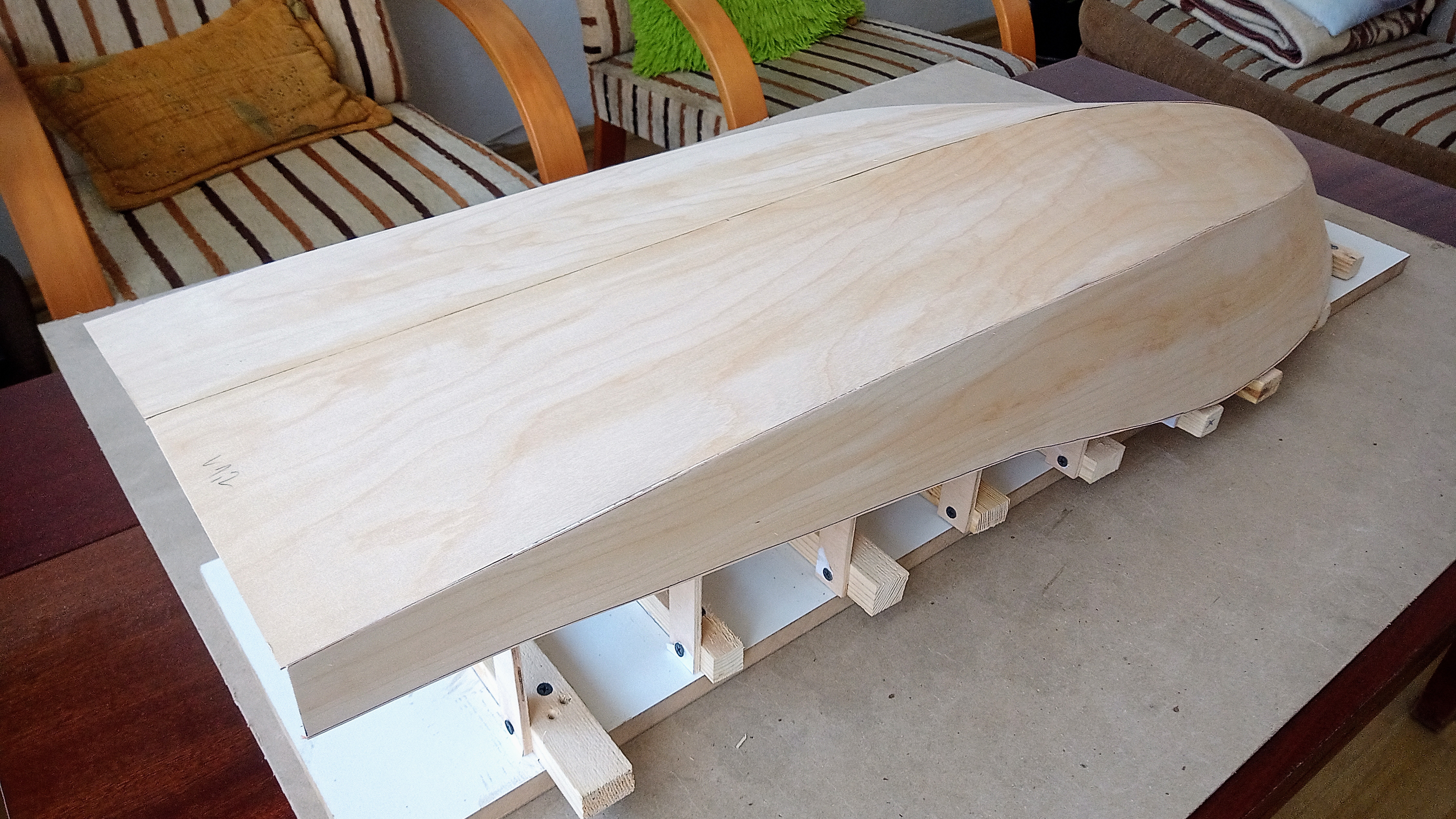

Odcinanie kadłuba od deski
Odcinanie kadłuba od deski

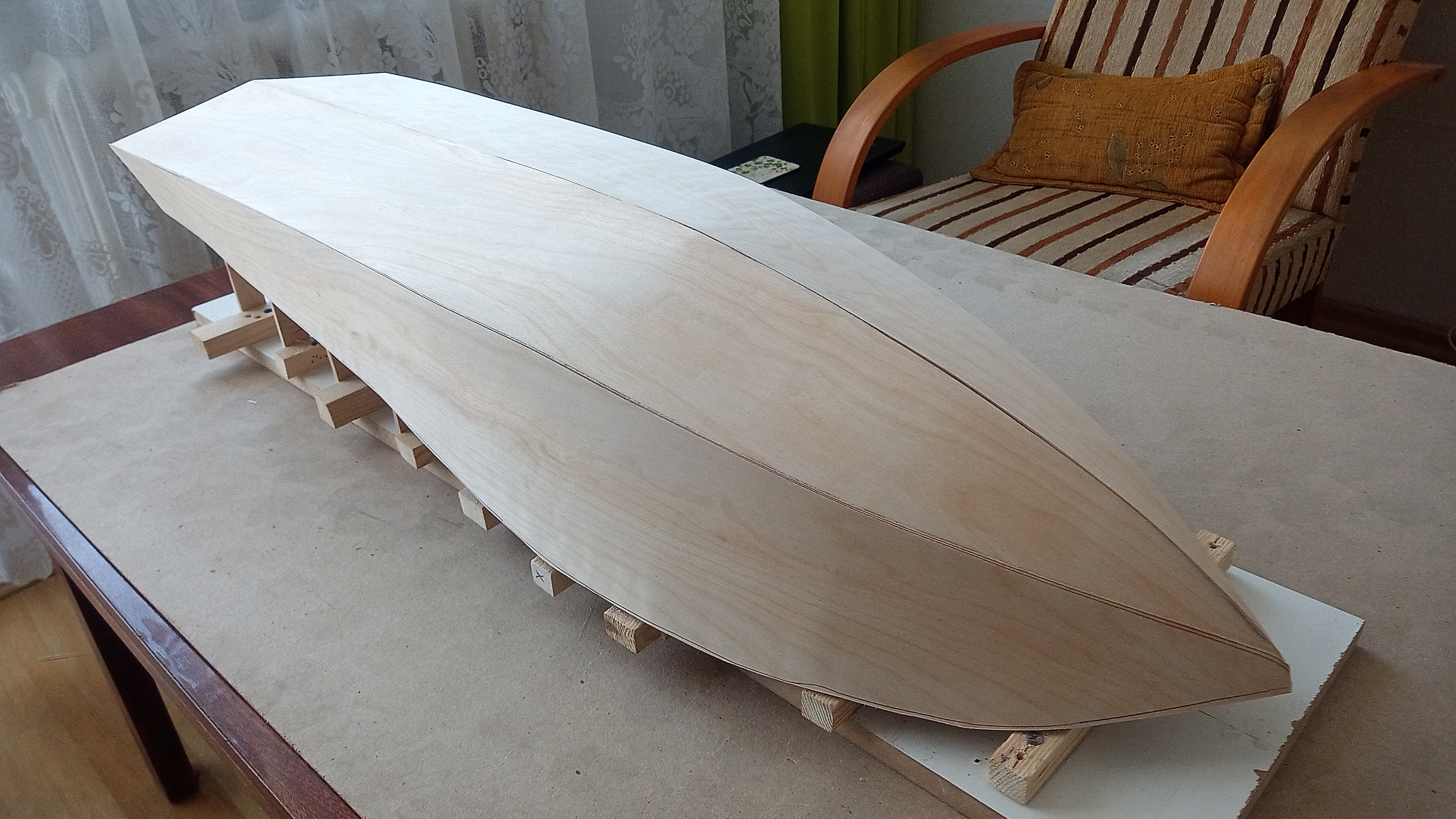

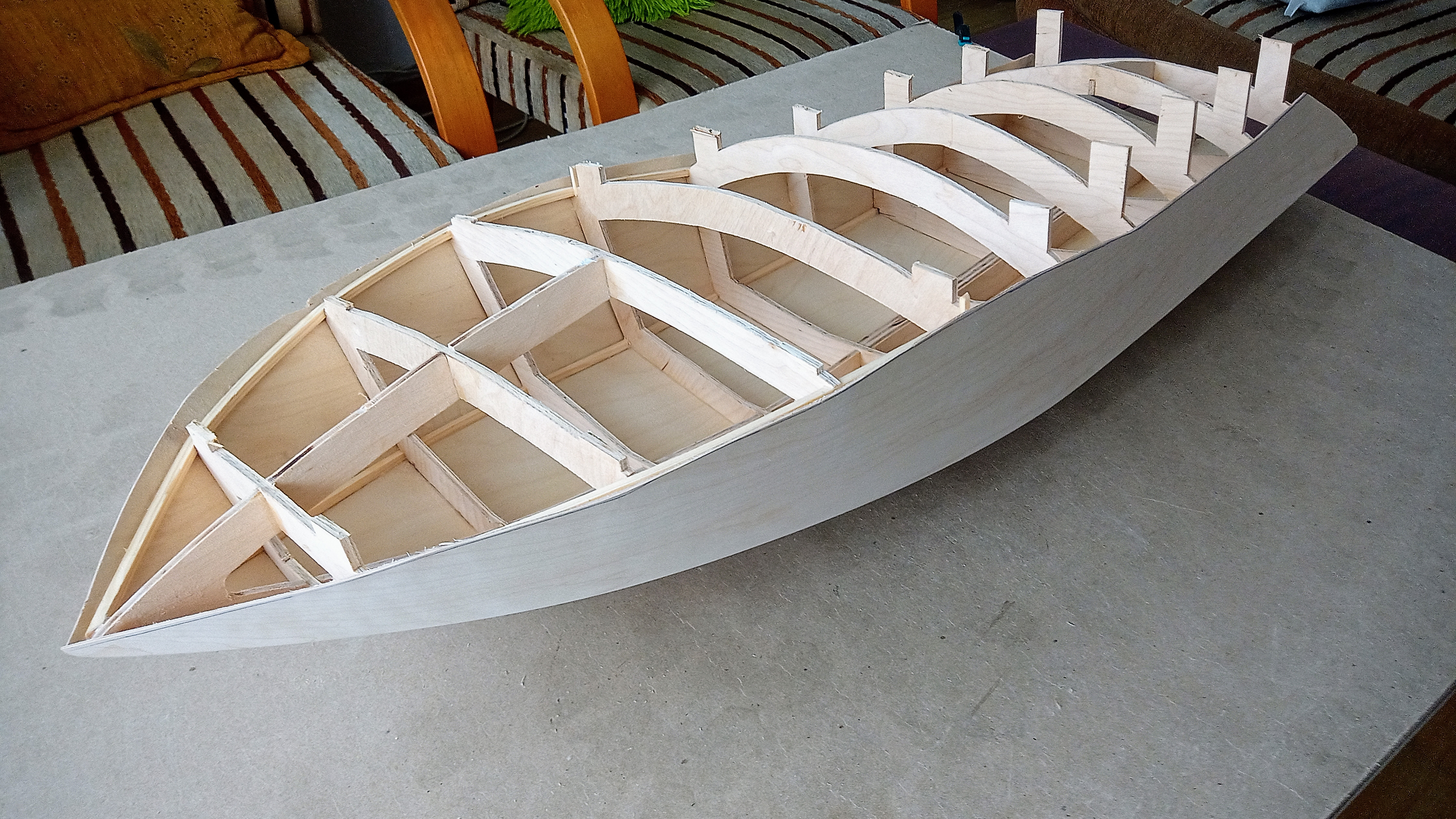

Rzut oka na kadłub
Rzut oka na kadłub

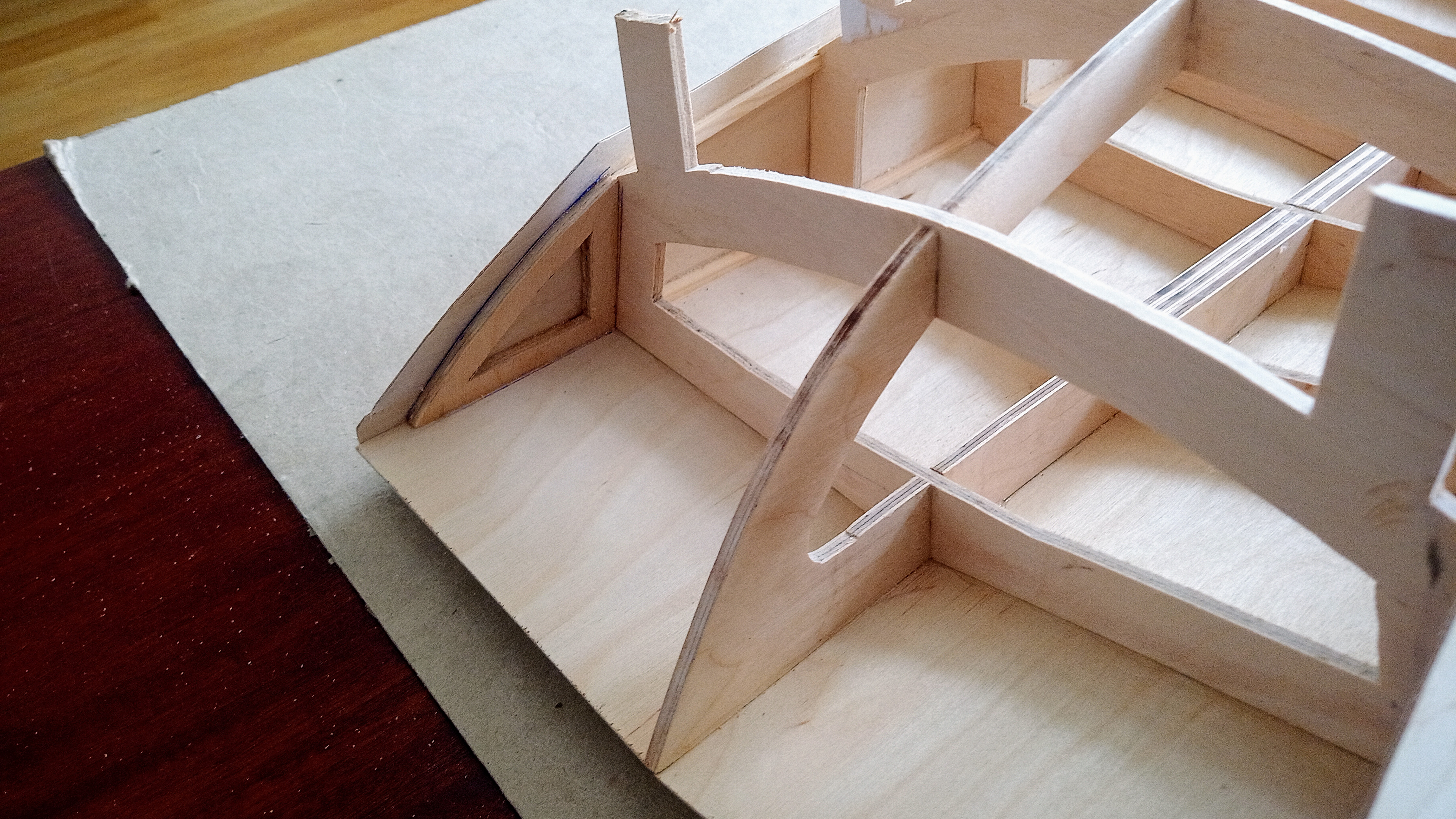

wręga rufy
wręga rufy
Pozdrawiam z Poznania
Marek C
Awatar użytkownika
marek_c4
Posty: 80
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Swarz\u0119dz","desc":"Swarz\u0119dz,gmina Swarz\u0119dz,powiat pozna\u0144ski,wojew\u00f3dztwo wielkopolskie,PL-30,62-020,Polska,pl","lat":"52.410

Re: Nowy projekt - zapytanie

Post autor: marek_c4 »

Kolejny mały krok do przodu.
Załączniki

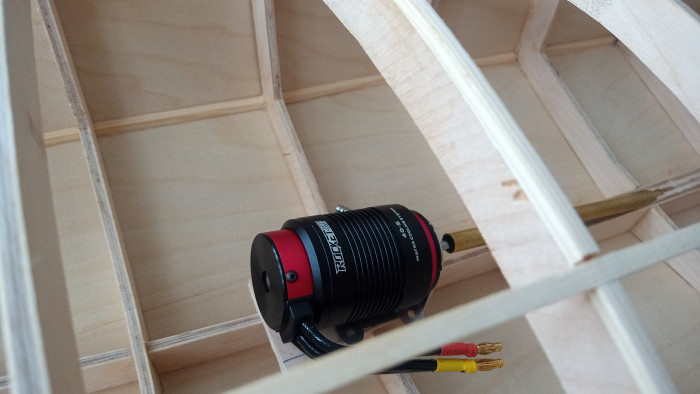

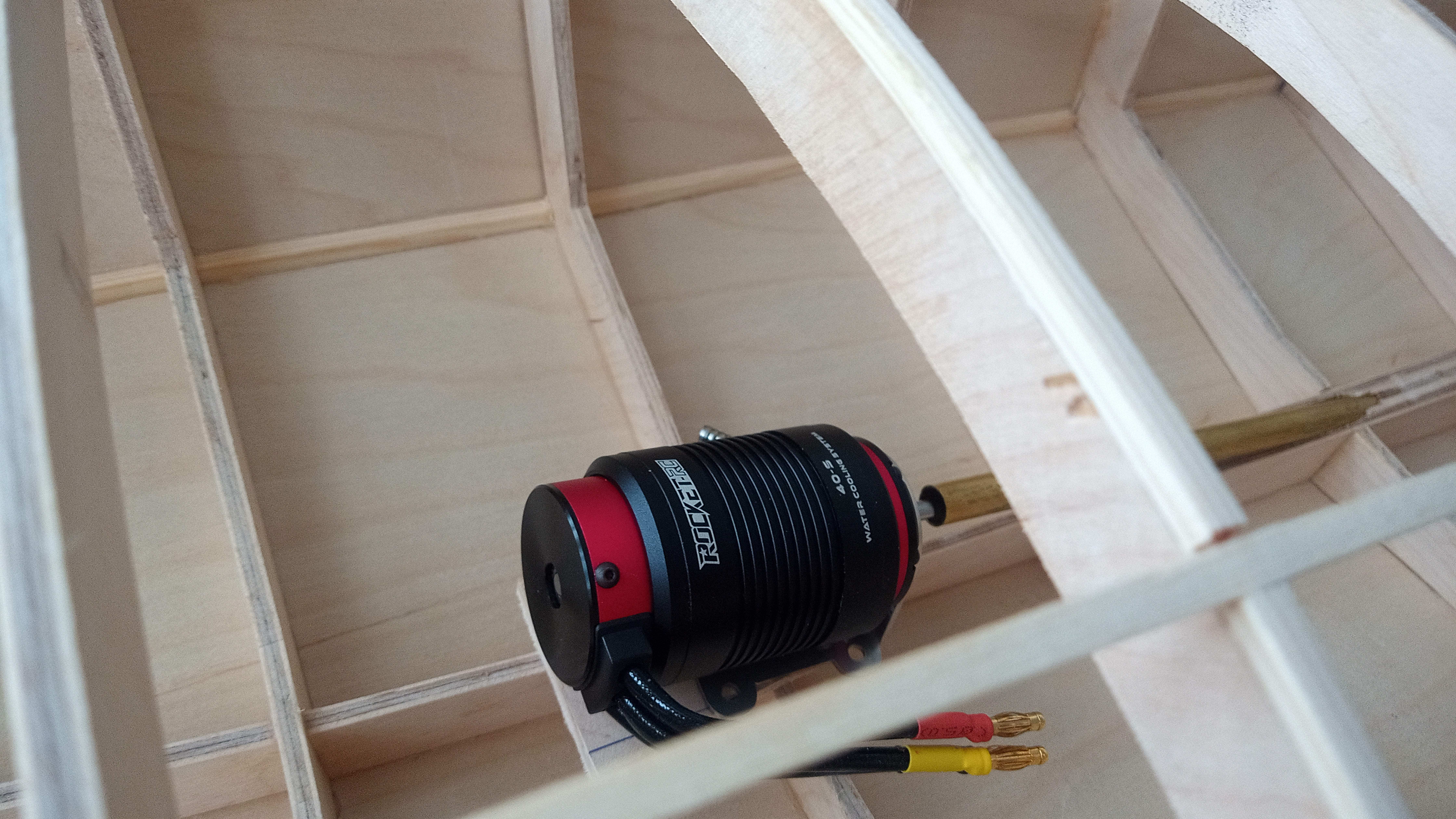

Pierwsza przymiarka silnika
Pierwsza przymiarka silnika

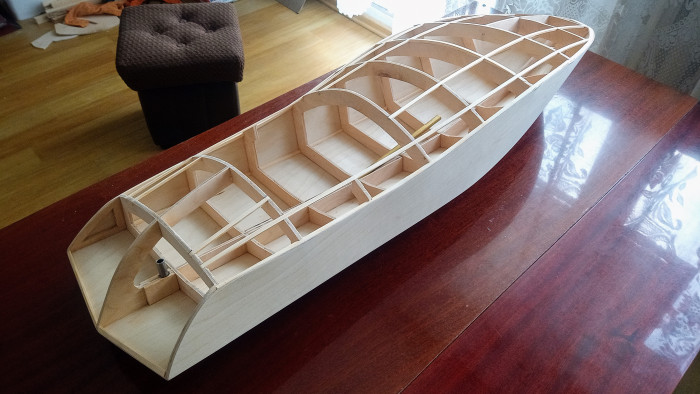

Wyciąłem górną część wręgi w miejscu gdzie powstanie przedział pasażerski, wkleiłem kilka listewek które wzmocnią przyszły pokład, wkleiłem też dławicę steru.
Wyciąłem górną część wręgi w miejscu gdzie powstanie przedział pasażerski, wkleiłem kilka listewek które wzmocnią przyszły pokład, wkleiłem też dławicę steru.
Pozdrawiam z Poznania
Marek C
Awatar użytkownika
Jarek
Posty: 461
Rejestracja: 04 gru 2010, 21:56

Re: Nowy projekt - zapytanie

Post autor: Jarek »

Duża chyba ona będzie (w tle pufa)?
Jak planujesz połączyć wał z silnikiem ?
Awatar użytkownika
marek_c4
Posty: 80
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Swarz\u0119dz","desc":"Swarz\u0119dz,gmina Swarz\u0119dz,powiat pozna\u0144ski,wojew\u00f3dztwo wielkopolskie,PL-30,62-020,Polska,pl","lat":"52.410

Re: Nowy projekt - zapytanie

Post autor: marek_c4 »

Jarek pisze: 26 paź 2022, 16:13 Duża chyba ona będzie (w tle pufa)?
Jak planujesz połączyć wał z silnikiem ?
Łódeczka będzie miała długość 100cm, a szerokość (w najszerszym miejscu) 33cm (powinno byś coś na te temat nieco wcześniej).
Wał z silnikiem myślałem połączyć stalowym kardanem, ale w końcu stanęło na sztywnym, mosiężnym łączniku.
Aktualnie walczę z jakimś zamocowaniem silnika w kadłubie ...... nie idzie mi to za dobrze, ale nie poddaję się ;)
Pozdrawiam z Poznania
Marek C
Awatar użytkownika
Jarek
Posty: 461
Rejestracja: 04 gru 2010, 21:56

Re: Nowy projekt - zapytanie

Post autor: Jarek »

No. ;)
Metrowy kadłub to już kawałek łajby !
Jeżeli mogę Ci coś zasugerować w temacie połączenia silnika z wałem i ogólnie montażu silnika, bo tutaj osiowość to podstawa.

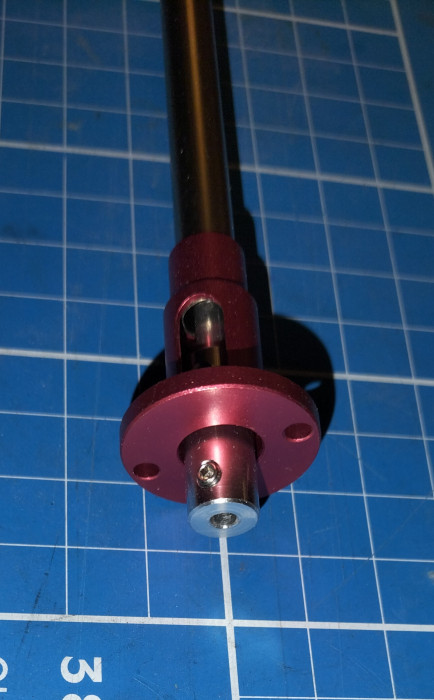

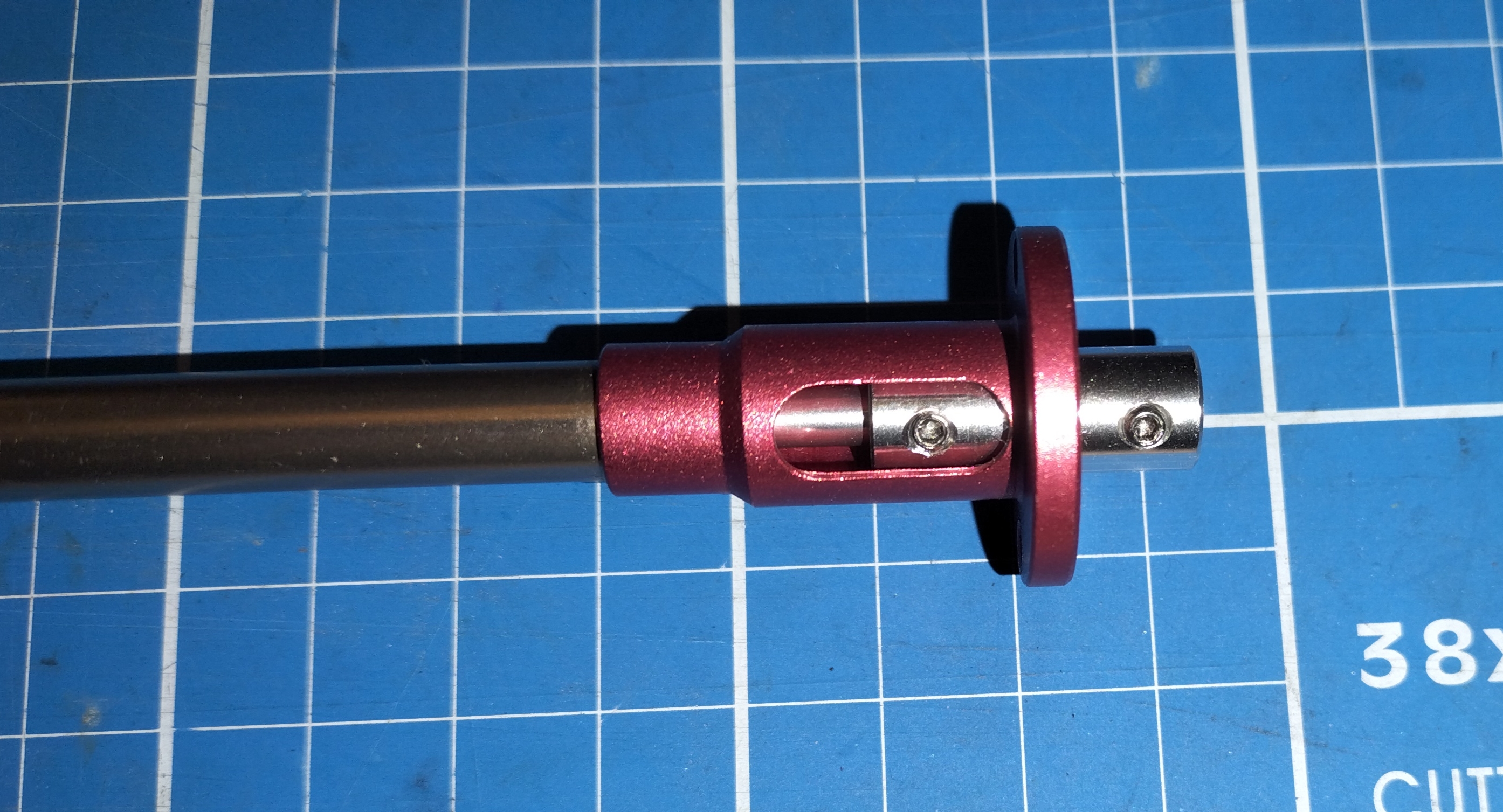

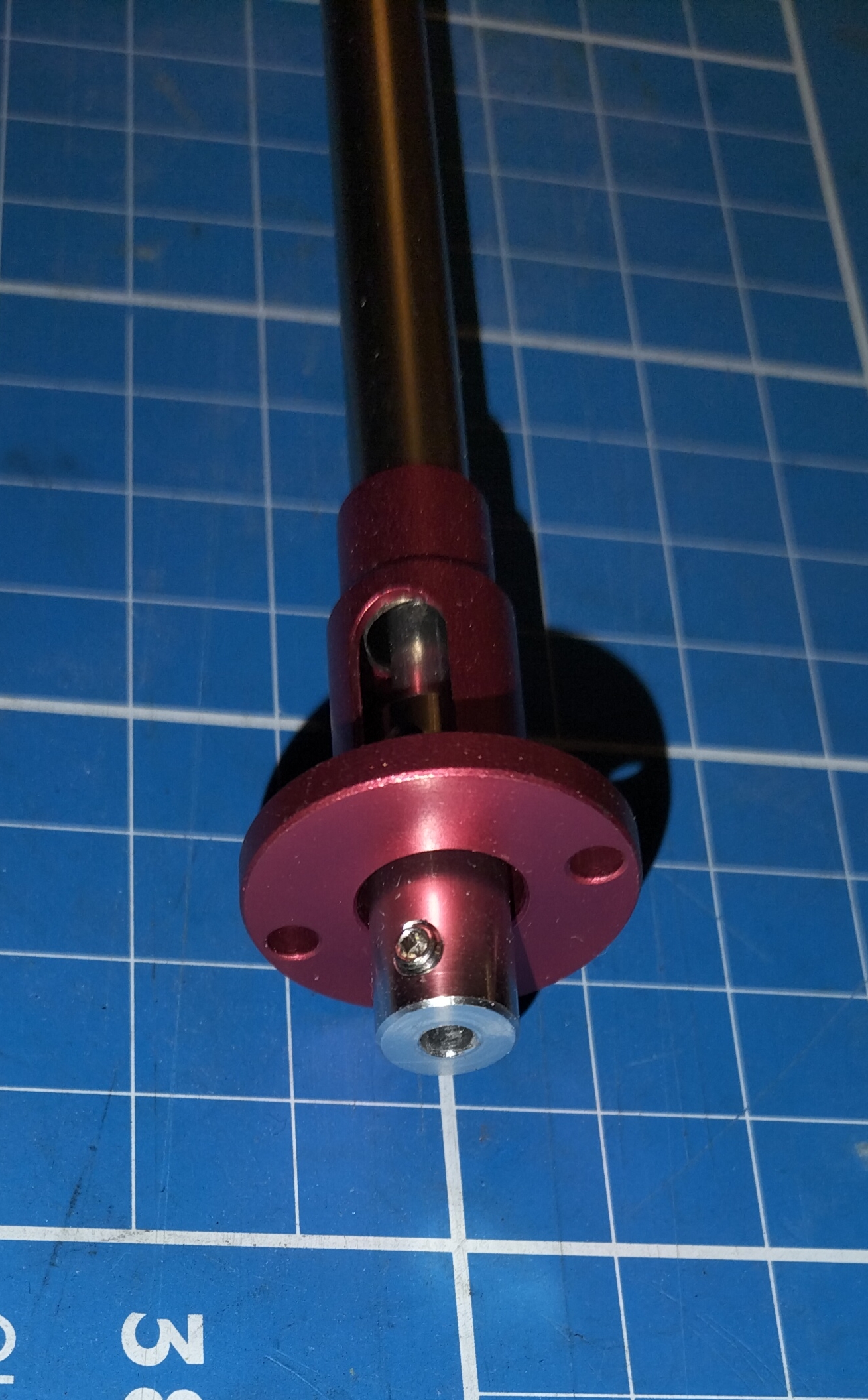

Może wykonanie specjalnej flanszy z mosiądzu i dolutowanie jej do tulei wału rozwiąże Twoje problemy.

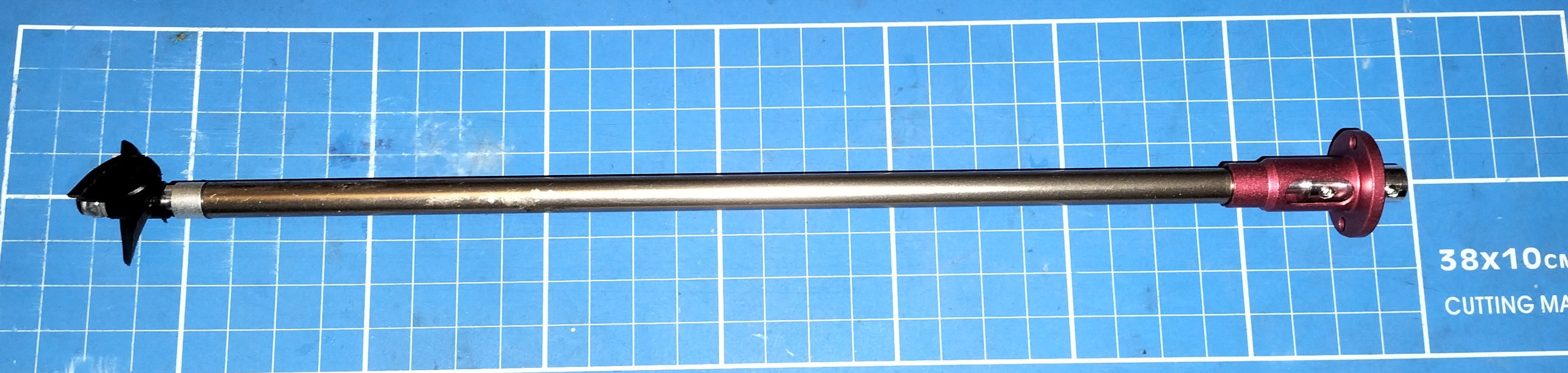

Coś w tym rodzaju:
Awatar użytkownika
marek_c4
Posty: 80
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Swarz\u0119dz","desc":"Swarz\u0119dz,gmina Swarz\u0119dz,powiat pozna\u0144ski,wojew\u00f3dztwo wielkopolskie,PL-30,62-020,Polska,pl","lat":"52.410

Re: Nowy projekt - zapytanie

Post autor: marek_c4 »

Jarek pisze: 26 paź 2022, 22:09 ...
Może wykonanie specjalnej flanszy z mosiądzu i dolutowanie jej do tulei wału rozwiąże Twoje problemy.
...
Na pierwszy rzut oka, pomysł wydaje się fajny - pozostało by wkleić wał w kadłub, a silnik przykręcić do kielicha i po sprawie.
Jednak nie jestem pewien czy "wieszanie" tak dużego i ciężkiego silnika, to do końca dobry pomysł ...
Chyba wolałbym mieć łoże wklejone w kadłub - najlepiej z możliwością regulacji - tak żeby móc dopieścić ustawienie silnika względem wału.
Cały czas myślę co tu wykombinować ...
Pozdrawiam z Poznania
Marek C
Awatar użytkownika
Jarek
Posty: 461
Rejestracja: 04 gru 2010, 21:56

Re: Nowy projekt - zapytanie

Post autor: Jarek »

marek_c4 pisze: 27 paź 2022, 16:02
...

Jednak nie jestem pewien czy "wieszanie" tak dużego i ciężkiego silnika, to do końca dobry pomysł ...

...

A i na to jest sposób ;)

1. Można na całej długości wału, aż do kielicha flanszy podeprzeć wał do dna kadłuba co zapewni mu większą sztywność.
2. Można do kielicha do którego będzie przykręcony silnik wykonać podporę i trwale usztywnić z kadłubem.
3. Można w końcu silnik podeprzeć na jego końcu, co również wyeliminuje ewentualne drgania.

A połączenie tych wszystkich trzech punktów w całość do Ci "beton".

Chodzi mi przede wszystkim o wyeliminowanie Kardana.
To niepotrzebne drgania, hałas i dość newralgiczna część podatna na uszkodzenia tym bardziej przy takiej mocy i takich obrotach.
A zakładam, że te siły będą znaczne ;)
Awatar użytkownika
marek_c4
Posty: 80
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Swarz\u0119dz","desc":"Swarz\u0119dz,gmina Swarz\u0119dz,powiat pozna\u0144ski,wojew\u00f3dztwo wielkopolskie,PL-30,62-020,Polska,pl","lat":"52.410

Re: Nowy projekt - zapytanie

Post autor: marek_c4 »

Pomysł wydaje się być spoko, ale z moim dostępem do maszyn ....... ciężko mi to będzie ogarnąć - raczej próbuję sklecić coś z gotowych podzespołów.
Co prawda mam łoże od silnika klasy 600, które pasuje do mojego silnika, ale koledzy z forum PFM, skutecznie wybili mi z głowy ten pomysł.

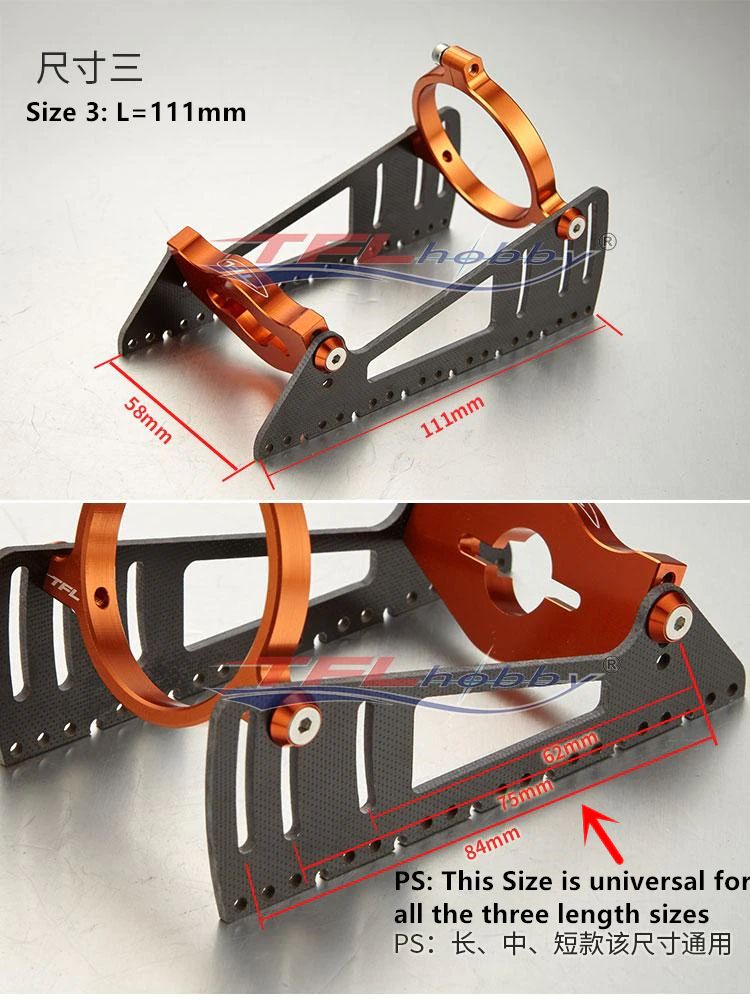

Na razie jestem na dobrej drodze do zakupu łoża z fotki, tylko nie wiem na które się zdecydować (dłuższe czy krótsze).
Wydaje mi się ze to dłuższe, daje większe możliwości dopasowania go pomiędzy wręgami.

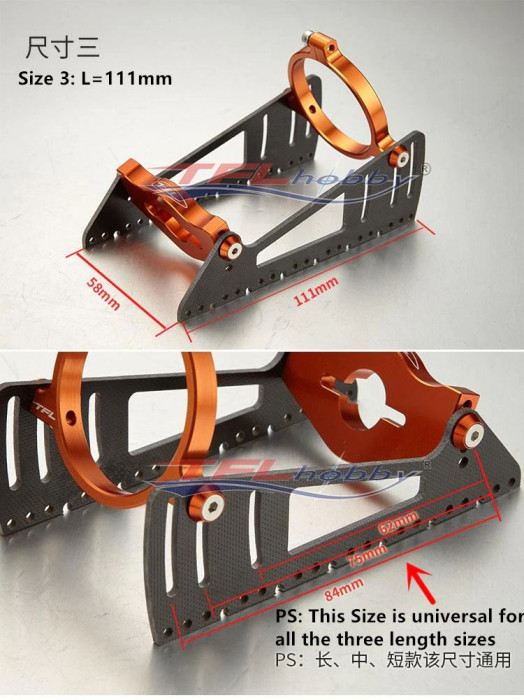

Łoże krótkie
Łoże krótkie

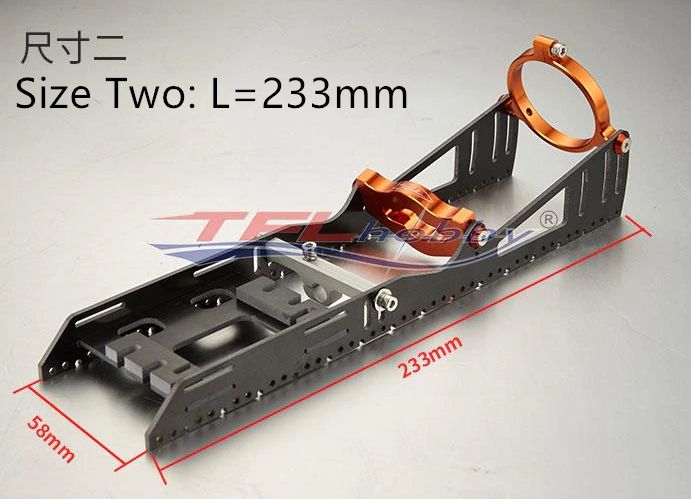

Łoże długie
Łoże długie
Łoże długie.jpg (47.81 KiB) Przejrzano 281 razy
Pozdrawiam z Poznania
Marek C
