Opałek

[wodzu]

Postanowiłem rozpocząć moją przygodę z modelarstwem RC od czegoś prostego i sprawdzonego. Zdecydowałem się na żaglówkę "Opałek".

"Opałek" jest żaglówką zaprojektowaną przez pana Pawła Dejnaka z Zespołu Pracowni Modelarskich Młodzieżowego Domu Kultury im. M. Kopernika we Wrocławiu, zgodnie z wymogami międzynarodowej klasy FOOTY.

Budowa "Opałka" nie powinna nastręczać trudności nawet komuś, kto wcześniej nie miał zbyt dużo do czynienia z modelarstwem. Projekt jest bardzo uniwersalny i można zastosować do jego realizacji całą gamę materiałów - najprostszym sposobem jest użycie sklejki po cytrusach i folii. Można skorzystać z dostępnych planów i opisu budowy w oryginalnym artykule z "Młodego Technika" (06.2008). Dostępne są również FAQ i kilka relacji z budowy.

Zaplanowałem budowę kadłuba ze spienionego PCW oraz polistyrenu. Stwierdziłem, że wykorzystam okazję na zapoznanie się z tymi materiałami.

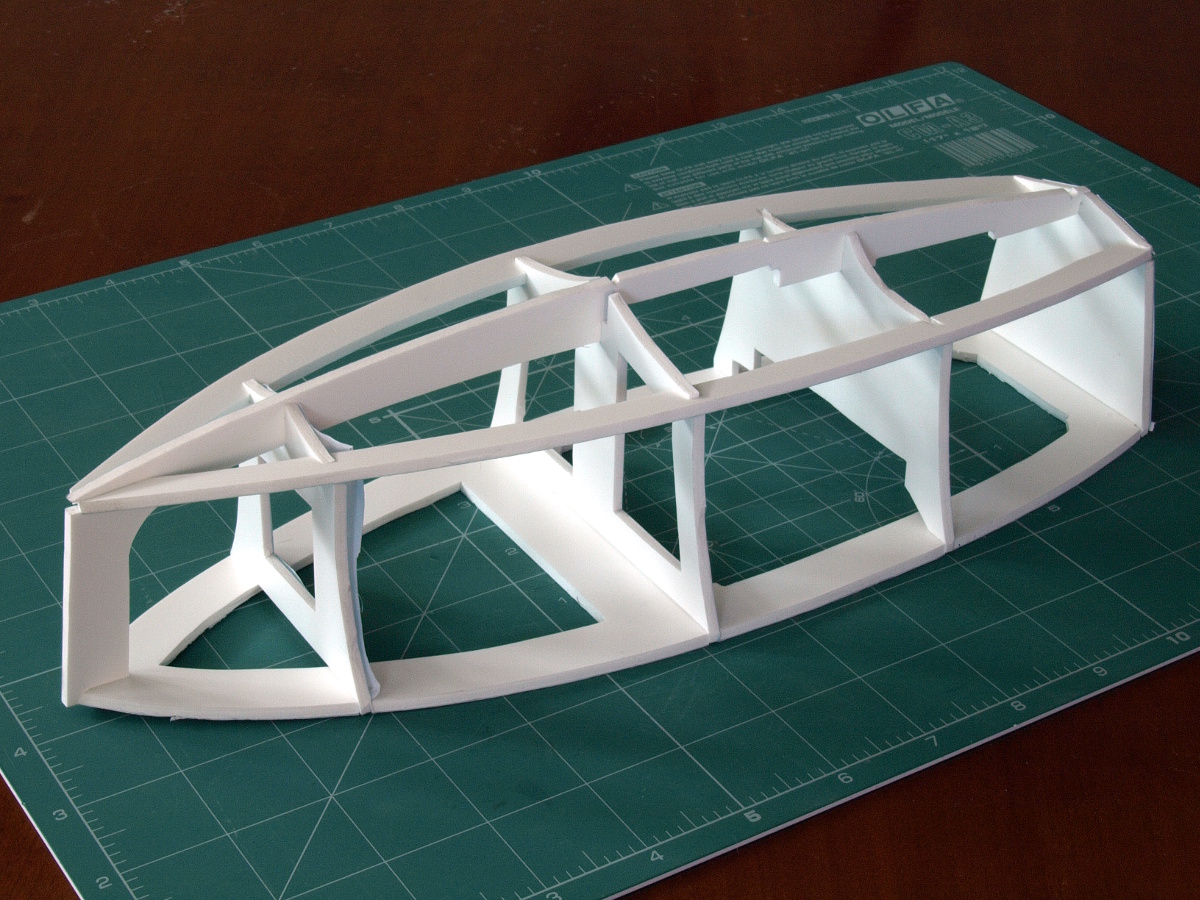

Wycięte części szkieletu i montaż "na sucho":

[mirek]

Tak na moje oko to możne być naprawdę fajny modelik pływający RC

[wodzu]

Tak na moje oko to możne być naprawdę fajny modelik pływający RC

Tak, tutaj pływający zestawowy "Opałek" na zdjęciu ze sklepu modele.sklep.pl


Zapomniałem wcześniej dodać, że dostępne są zestawy z gotowymi częściami do złożenia.

W planach jest też wersja dla drewniaków

Aktualnie przygotowuję również komercyjną wersję "klasyczną" Opałka, posiadającą całodrewniany kadłub (bardzo możliwe, że z nadbudówką), drewniane drzewca i metalowe (miast plastikowych) akcesoria.

[wodzu]

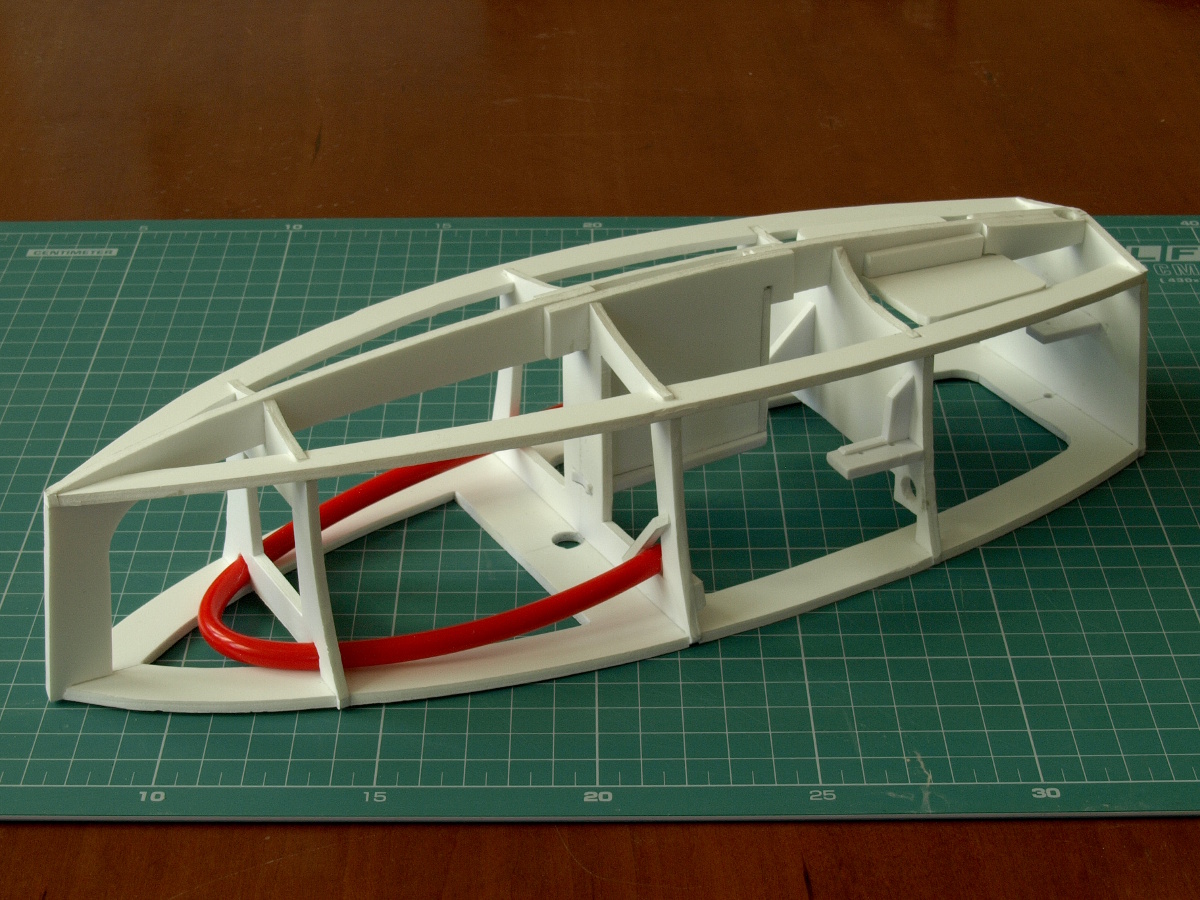

Mając już wycięte części szkieletu, które pasują "na sucho", nie pozostaje nic innego jak je skleić.

Większość części jest ze spienionego PCW. Wzmocnienia przy skrzynce mieczowej i półki pod serwa są z polistyrenu. Wstawiłem też rurkę na antenę odbiornika - wężyk od filtrów do wody - niestety klej się jej nie imał, więc jest zablokowana odpowiednio wkejonymi kawałkami.

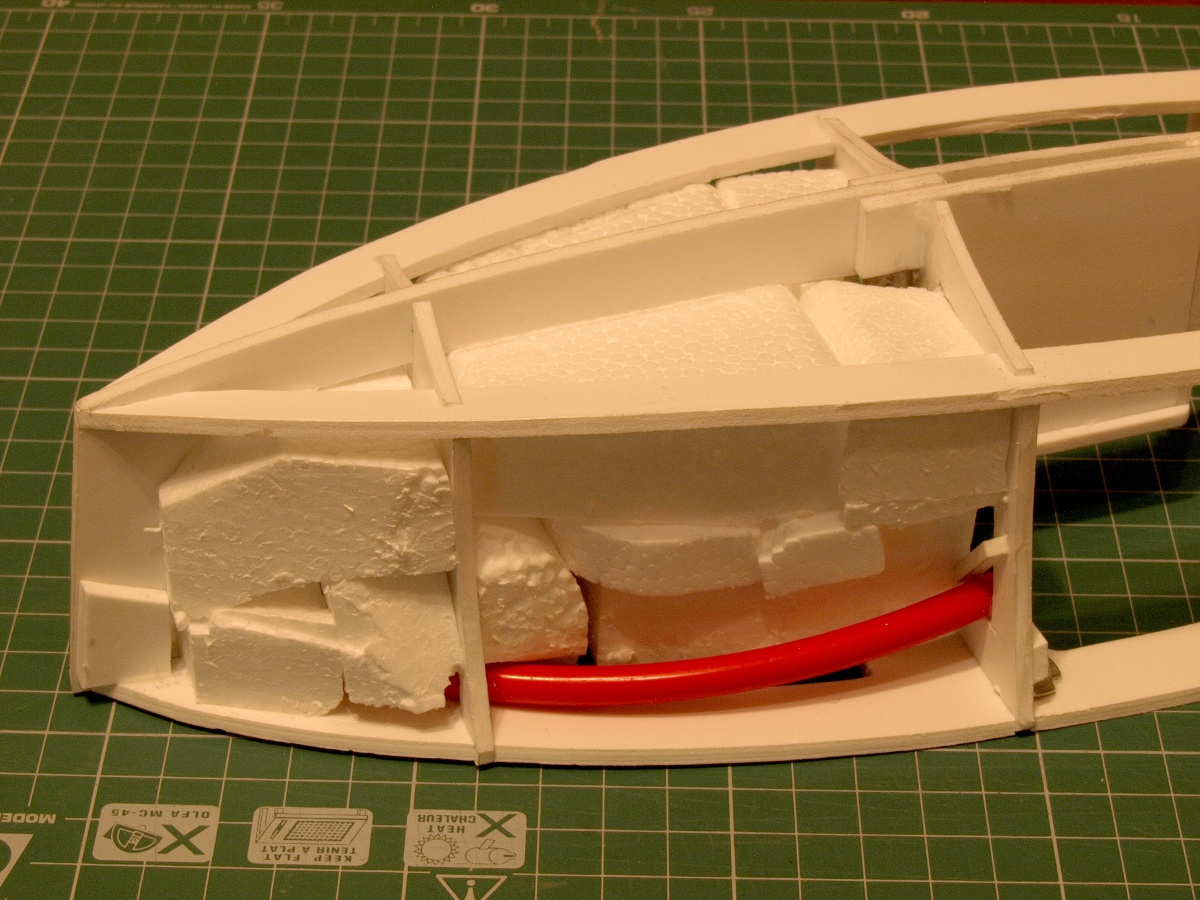

Dziób wypełniłem styropianem - ma to zapewnić unoszenie się jachtu po wywrotce i zalaniu. Mam wątpliwości czy taka ilość będzie w stanie zapewnić pozytywną pływalność jak dojdzie elektronika i balast, ale zabezpieczeń nigdy dość.

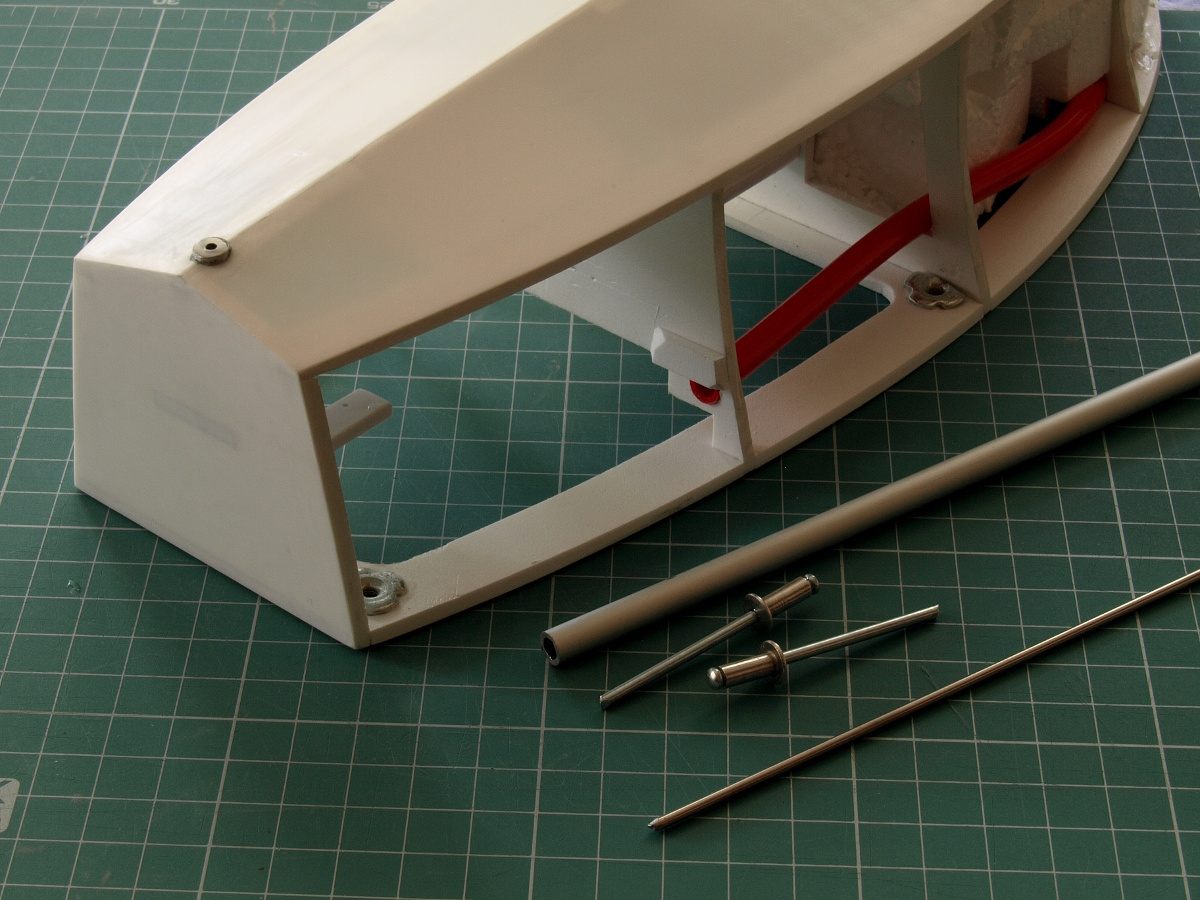

Po poszyciu dna można było wkleić gniazdo steru. Wykorzystałem pomysł autora planów. Do zakończenia rurki posłużyły części z nitów zrywalnych - służą one jako panewki dla osi steru zrobionej ze szprychy rowerowej.

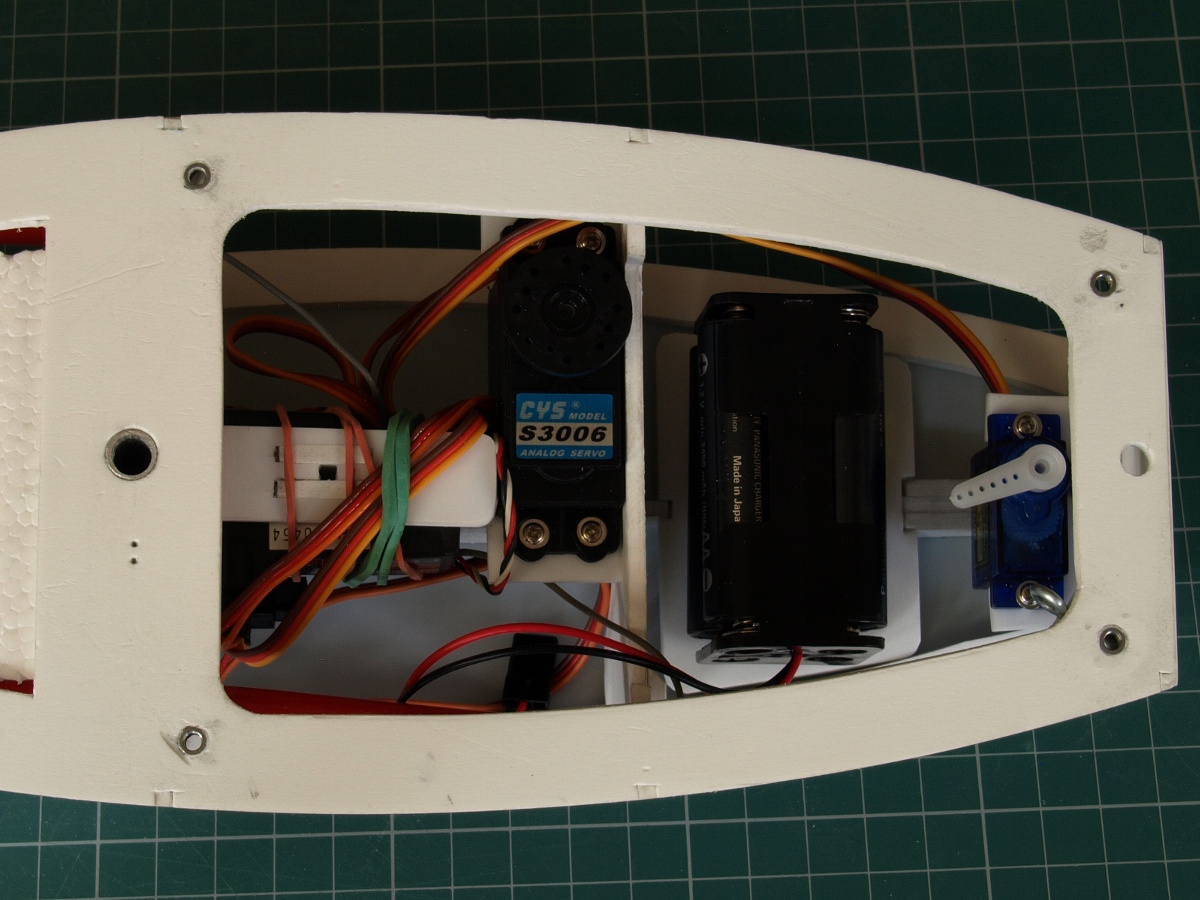

Teraz można zapakować wszystko do środka i dopracować mechanikę sterowania.

[rekmak]

Jeżeli trzeba będzie uszczelnić miejsca łączenia poszycia to ten styropian będzie przeszkodą. Pęknięcia mogą też powstać po pewnym czasie.

[wodzu]

Słuszna uwaga.

Lepszym wyjściem byłoby jakieś łatwo "wyjmowalne" wypełnienie. Może wsadzić tam zwykły dmuchany balonik - w razie W łatwo wyciągnąć i równie łatwo włożyć nowy?

[rekmak]

Nic złego nie powinno się stać. Zdarzały się pęknięcia i model nabierał wodę ale nie było dużo i model dopłynął do brzegu. Czy ja dobrze widzę, na rufie serwo? Wg planów opałka w tym miejscu jest dźwignia steru a serwo jest w innym miejscu. Są różne rozwiązania, można wygooglować. Ja zastosowałem takie http://www.rcmodelfordon.zafriko.pl/kat ... ass_stopka i takie http://www.rcmodelfordon.zafriko.pl/kat ... lass_cobra .

[wodzu]

Nic złego nie powinno się stać. Zdarzały się pęknięcia i model nabierał wodę ale nie było dużo i model dopłynął do brzegu.

W ogóle nie dawałeś żadnego wypełnienia?

Generalnie muszę chyba zmienić koncepcję pokładu. Miałem zamiar zakleić przednią część "na amen", ale teraz chyba wytnę dziurę w pokładzie i zakleję ją folią samoprzylepną (tak jak sugeruje autor w oryginalnym artykule) - to mi pozwoli na w miarę łatwy dostęp w przypadku awarii.

Czy ja dobrze widzę, na rufie serwo? Wg planów opałka w tym miejscu jest dźwignia steru a serwo jest w innym miejscu.

W starszych wersjach serwa były koło siebie na środku, w nowszych serwo steru przeniesione jest na rufę.

[rekmak]

W Cobrze jest pośrodku przegroda. W Stopce kadłub jest na styropianie. Cały styropian nie został usunięty bo warstwa styropianu a na nim cienka warstwa laminatu dają twardą powierzchnię.

[wodzu]

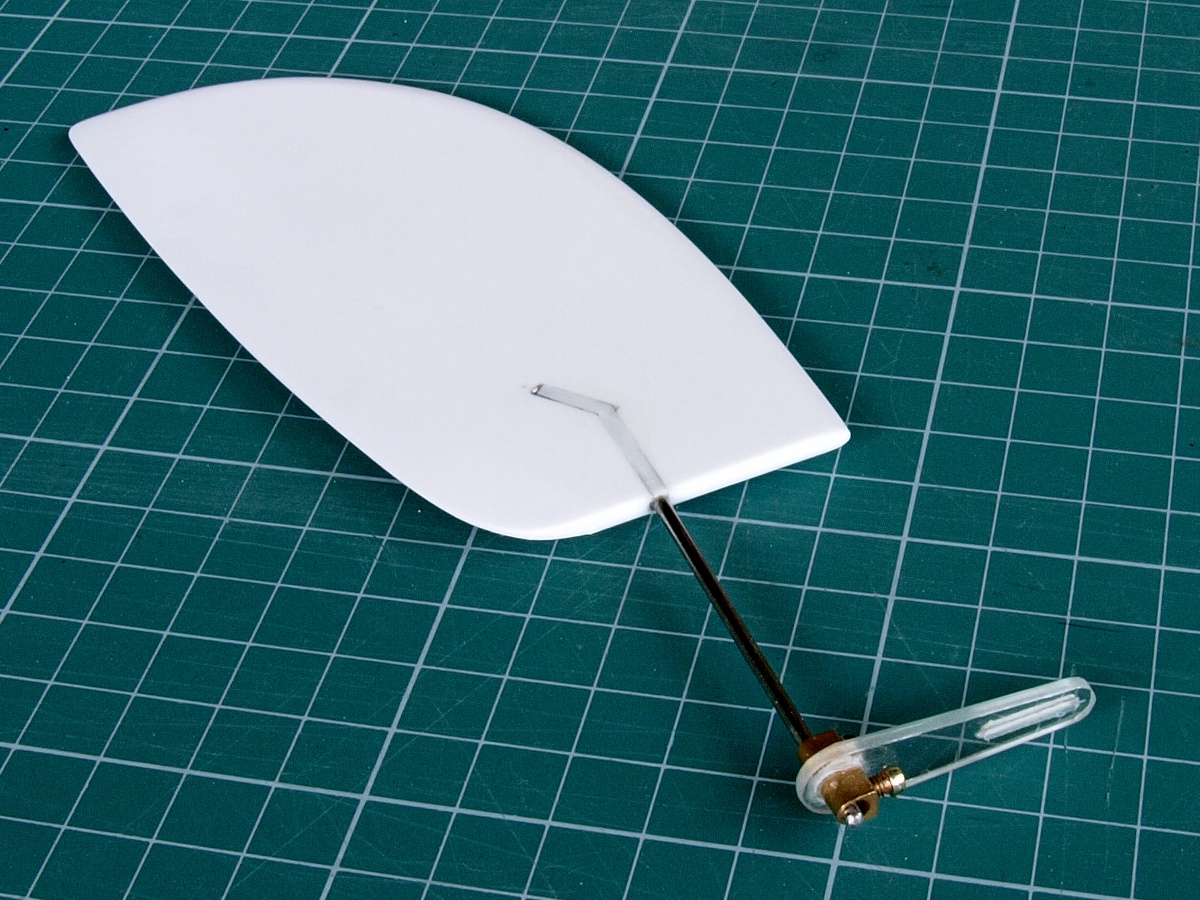

Powierzchnia steru jest dość duża w porównaniu do kadłuba. Pióro zrobiłem z polistyrenu, oś ze szprychy rowerowej, rumpel z pleksi, mocowanie rumpla do osi ze "złączki" do kabli elektrycznych.

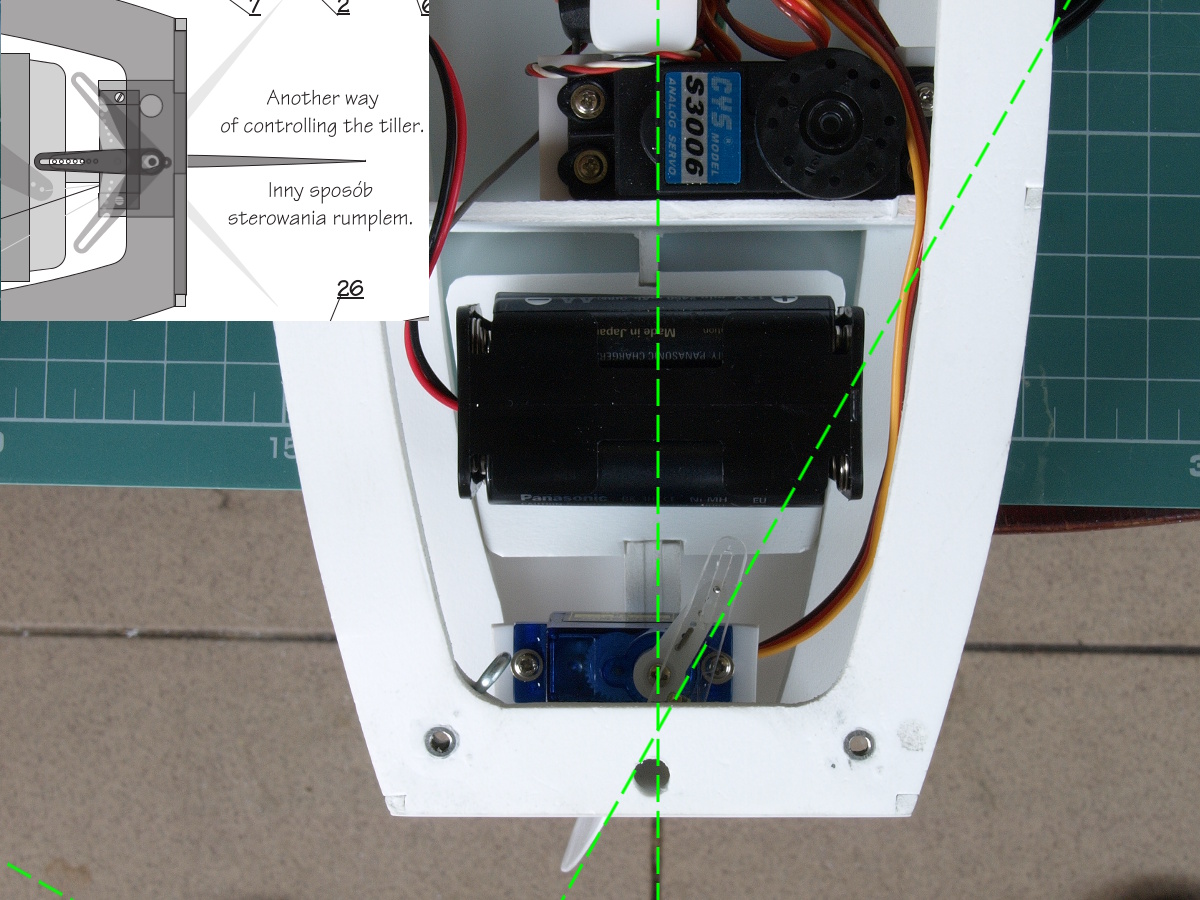

Co do sterowania, na początku przyjąłem takie rozwiązanie, w którym osie steru i serwa są w jednej linii z osią kadłuba i orczyk z rumplem "pokrywają" się w położeniu neutralnym.

Takie rozwiązanie skutkuje tym, że zakres wychylenia steru jest mniejszy niż zakres wychylenia orczyka.

Rozmawiałem z panem Dejnakiem i taki zmniejszony zakres może być zbyt mały do zadowalającej sterowności jachtu. Polecał drugie rozwiązanie, gdzie orczyk i rumpel są cały czas równoległe i zakresy wychyleń są takie same. Okazało się, że wystarczyło obrócić serwo.

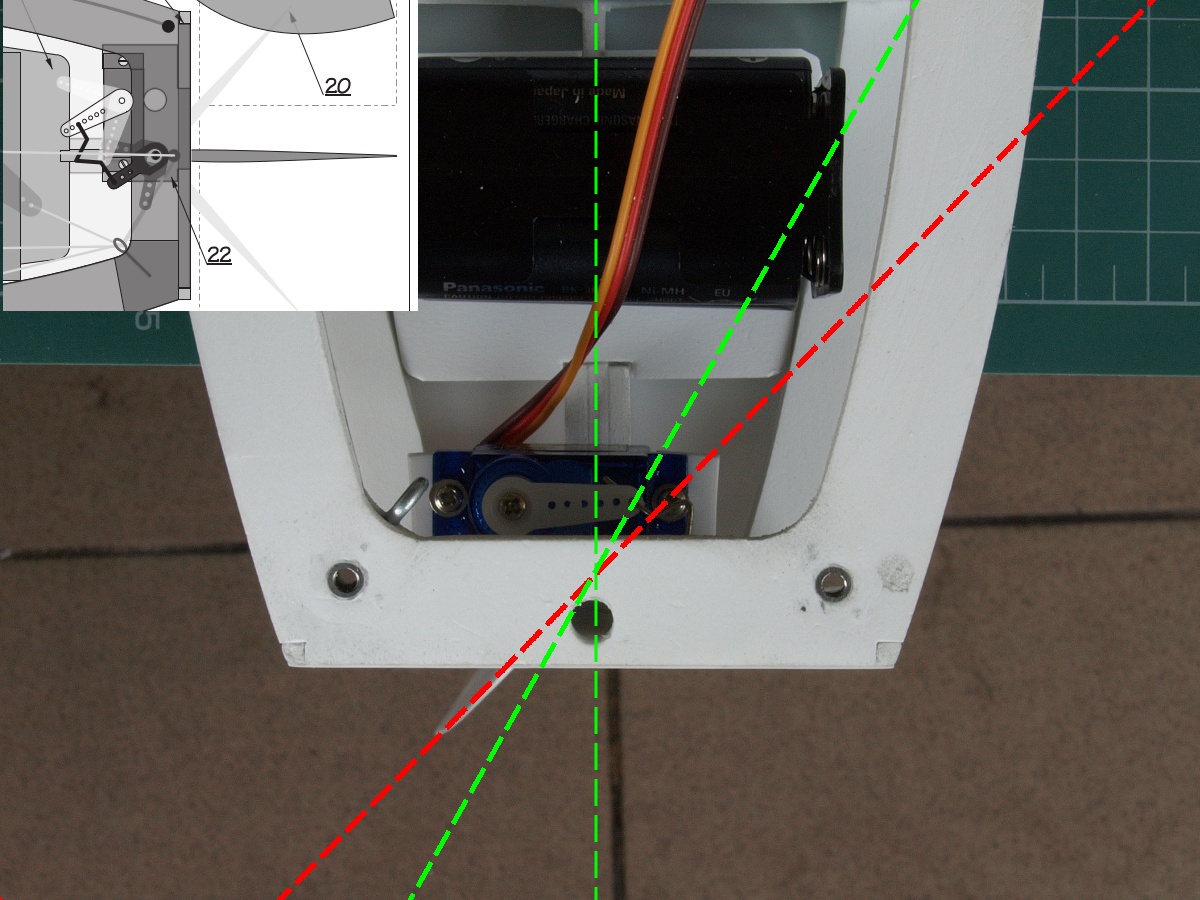

Na zdjęciu widać porównanie maksymalnego wychylenia steru przy rozwiązaniu pierwszym (zielony) i drugim (czerwony.)
