Tokarka

Post autor: RomekS »

Odkurzam stary temat z nową koncepcją.

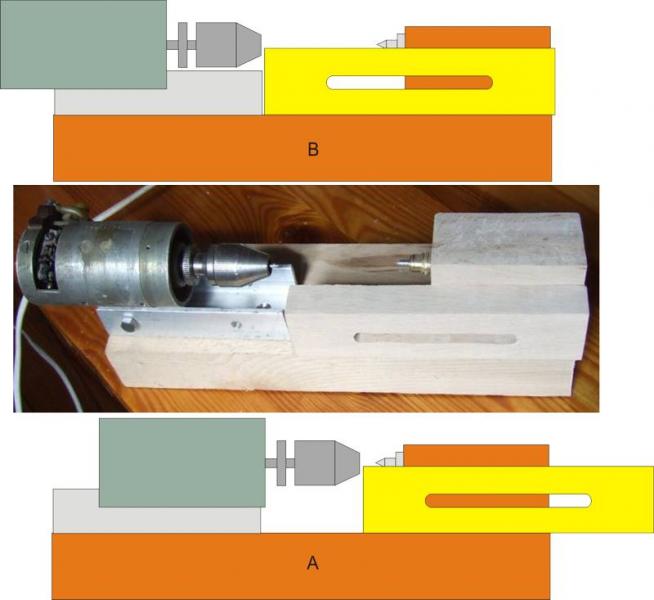

żeby za bardzo się nie rozpisywać to koncepcja jest taka jaj na fot.
Silnik jest komutatorowy na prąd stały 12 V moc gdzieś pewnie z 15 W.
Ma on łożyska kulkowe. "Futerko" jest od starej wiertarki PIKO.
Można w nim mocować pręty o średnicy do 3 mm.
Przy większych stosowany będzie kieł z przetyczką
Za kieł konika "robi" łożysko od wentylatora.

Po złożeniu zobaczę co z tego wyjdzie....

Obrazek

Zamiast teorii .... fotki. Całość jest jeszcze luzem.
Ciekawy jestem czy to "COŚ" coś utoczy....
Awatar użytkownika
Tomek Aleksinski
Posty: 410
Rejestracja: 04 gru 2010, 21:55

O:Tokarka

Post autor: Tomek Aleksinski »

Cos takiego wyglada lepiej:
http://www.grizzly.com/products/Hobby-Lathe/H2669
Awatar użytkownika
RomekS
Posty: 3201
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:Tokarka

Post autor: RomekS »

Wiem,
że fabryczne nawet chińskie narzędzia, będą lepsze od amatorskich,
ale uparłem się, że wytoczę tralki do ST z patyków od szaszłyków.

Poprzednia koncepcja „wzięła w łeb”. Teoretycznie powinno to toczyć
a praktycznie głowica od PIKO jest do bani. Nie można poprawnie
(osiowo) zamocować materiału.

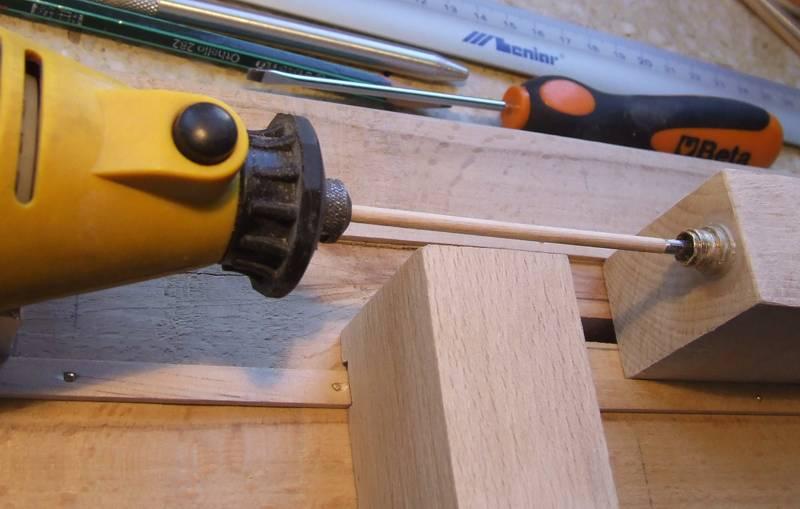

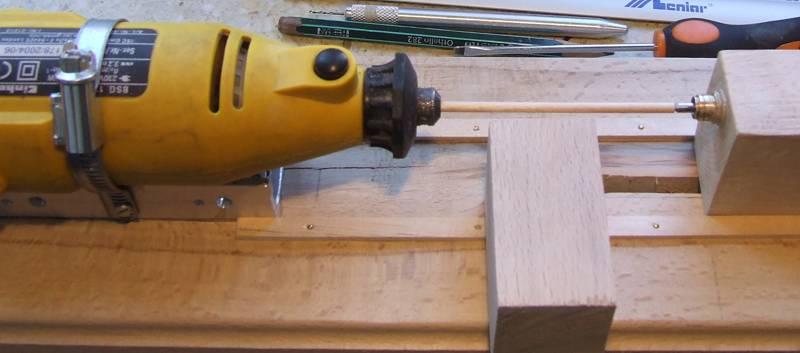

Dlatego zmiana koncepcji i powrót do starego mocnego Einhela.
Patyczki idealnie osiowo się mocują w głowicy i nie ma bicia.

Próby z wiertarką i to dobrą, bez bicia, były robione. Mam też solidny silnik z głowicą wiertarską….
Niestety toczenie drobnych elementów nie wychodzi (może „tokarz” do „d” )
przy mocowaniu w uchwycie wiertarki.
Tego typu rozwiązania moim zdaniem są dobre do większych elementów.

Dlatego dalej robię próby z obrotowym kłem i różnego typu mocowaniami.
Ta „pseudotokarka” powinna być OK.
W pracy mam dostęp do tokarki zegarmistrzowskiej, no ale jak toczyć tralki w pracy....:ohmy:
Najlepszym rozwiązaniem jest kupić tralki bo są powtarzalne i bardzo tanie po 30 gr szt.

Wtedy jednak nie będą one własne, tylko kupne......

Jak nie wyjdzie to będzie porządny statyw do Einchela pod wałek giętki.

Powinno się udać... Tylko jeszcze nie wiem czy statyw .......czy tokarka

Obrazek

Obrazek

Obrazek
Awatar użytkownika
RomekS
Posty: 3201
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:Tokarka-toczenie

Post autor: RomekS »

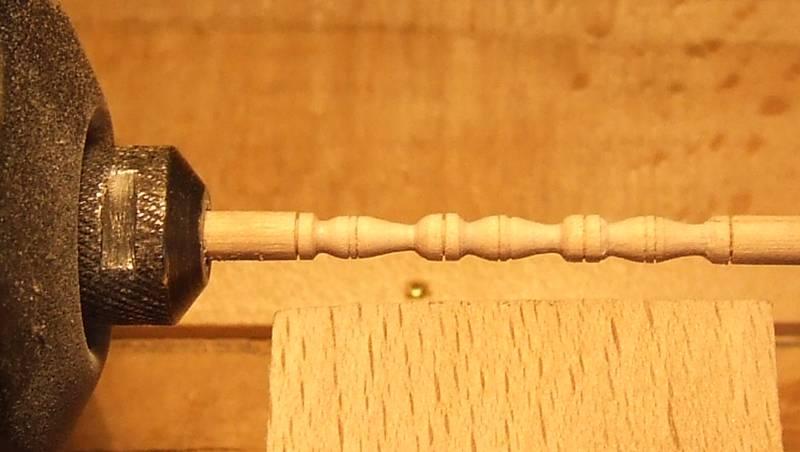

Chyba działa...:woohoo:
To pierwsze próby "na oko"

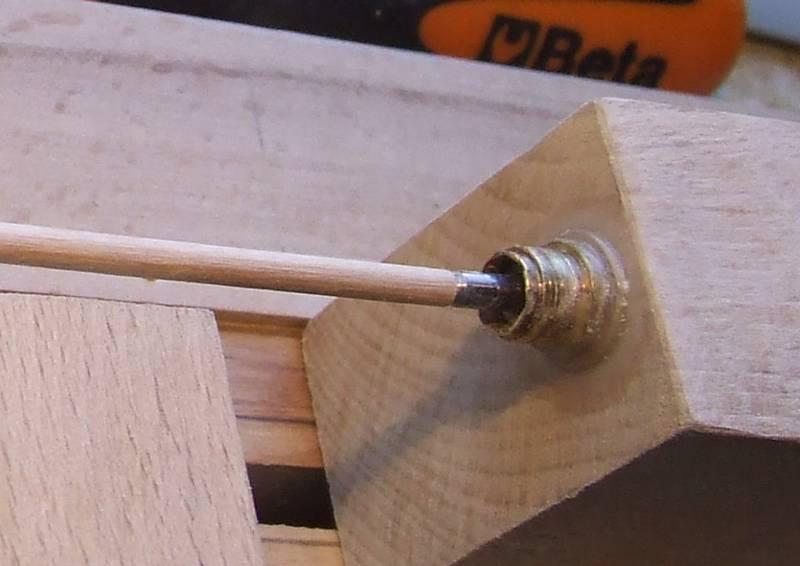

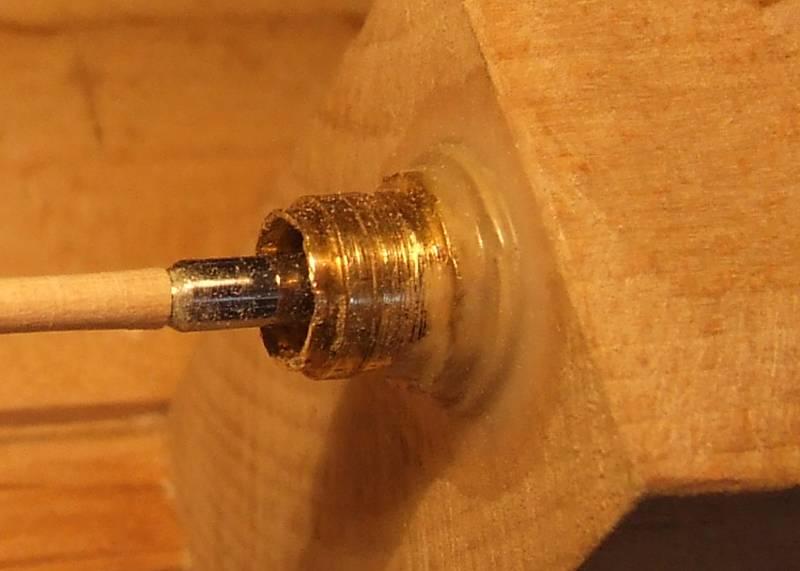

Acha, łożyska kła są z silnika od CDROM.
Te stare CDROM-y bo te nowe to są na panewkach dlatego po pół roku już nie działaja.

No i pytanie ....Jak i czym (jakie noże) toczyć.
To co zrobiłem to ostrzem od noża do tapet.

Obrazek

Obrazek


Obrazek
Awatar użytkownika
Zbyszek
Posty: 965
Rejestracja: 04 gru 2010, 21:55

O:Tokarka-toczenie

Post autor: Zbyszek »

Einchela juz mam więc połowa sukcesu teraz tylko buczynka i będzie tokareczka, super mi się to podoba, i tralki tez ładnie wychodzą.
Pozdrawiam!!!
Awatar użytkownika
RomekS
Posty: 3201
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:Tokarka-toczenie

Post autor: RomekS »

Cieszę się Zbyszku, że na coś się ta tokarka przydaje.
Zaczynam toczyć coraz szybciej i dokładniej.
Dłuto jest dużo lepsze niż noże do tapet.

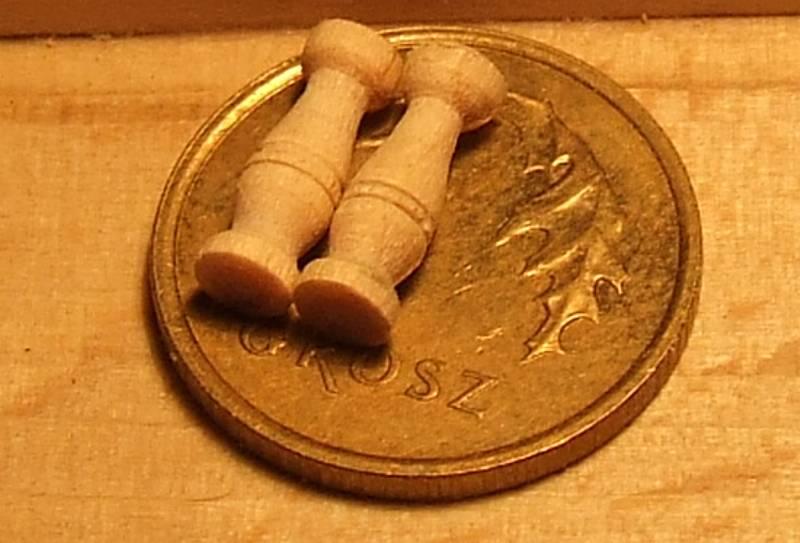

Do ST potrzebnych jest 7 tralek.
Coś się wybierze....

Obrazek

Obrazek
Awatar użytkownika
Adam70
Posty: 268
Rejestracja: 04 gru 2010, 21:56

O:Tokarka-toczenie

Post autor: Adam70 »

:woohoo: Romku tralki pierwsza klasa !!!
Pozdrawiam Adam
Awatar użytkownika
RomekS
Posty: 3201
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:Tokarka-toczenie

Post autor: RomekS »

Dzięki Adam,

myślę, że wprawię się w toczeniu i poznam jego tajniki.
Już mnie to wciąga i toczę tralki "bez opamiętania". aż się łożyska robią ciepłe.
Już się przekonałem, że nie ma co wkładąć za długich odcinków

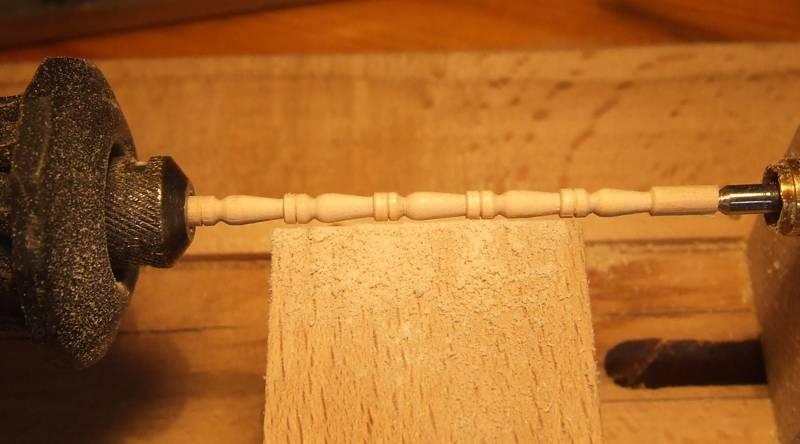

bo w części środkowej toczenie jest niedokładne. Najlepiej tak jak na fotce 4 do 5 tralek po 11 mm.

Bez podparcia i obrotowego kła można toczyć najwyżej 1 tralkę.

Kilka fotek jakby ktoś chciał sobie to zrobić.

Maszyna nie jest ładna ale funkcjonalna.

Obrazek

Obrazek

Obrazek
artur
Posty: 214
Rejestracja: 04 gru 2010, 21:56

O:Tokarka-toczenie

Post autor: artur »

Witam bardzo mi się podoba:woohoo: , efektowne rozwiązanie problemu pozdrawiam Artur
Kocham Laubzegę
artur
Posty: 214
Rejestracja: 04 gru 2010, 21:56

O:Tokarka-toczenie

Post autor: artur »

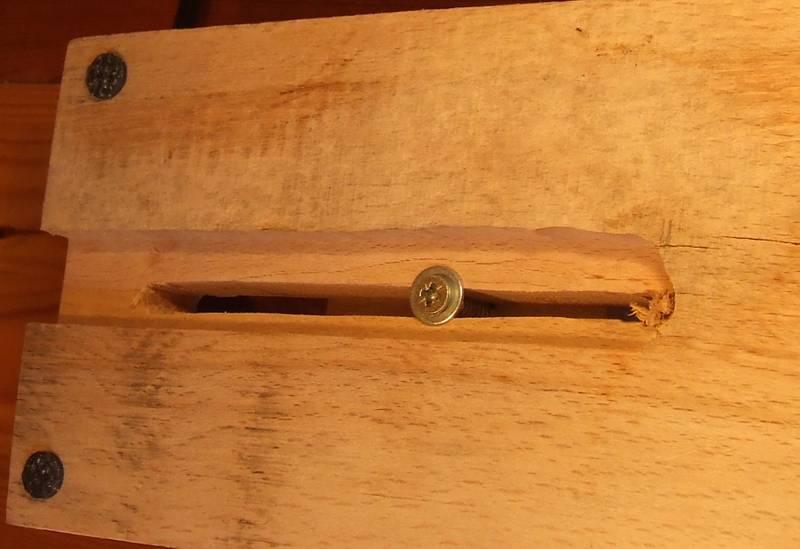

witam ponownie taka myśl mi przyszła do głowy , mógłbyś zastosować pod konik kła zamiast śrubki prowadnicę rolkową taką jak się stosuje do szuflad w meblach to tak na marginesie pozdrawiam Artur
