No istotnie kotwica została pominięta co jest naszym błędem za co przepraszam jako współautor projektu.
Chcąc pomóc posłużę sie Książką Mondfelda , który podaje proporcje kotwic , Francuskiej i Angielskiej
Kotwica Angielska od roku 1800 :
Szerokość żaglowca : 2 = Długość kotwicy
Kotwica Francuska od roku 1800:
(Szerokość żaglowca X 4) : 10 = Długość kotwicy
Jedynie tak mogę ci pomóc
Jeżeli popełniam błąd to niech mnie koledzy wyprostują
Karl und Marie
- Budrys
- Posty: 577
- Rejestracja: 04 gru 2010, 21:55
O:Karl und Marie
mirek napisał:
Wzajemne proporcje samej kotwicy postaram się odnaleźć w swoich notatkach. W stosunkowo małej jednostce mogła być raczej mniejsza kotwica jak 1/2 szerokości na pokładzie? Nie wiem też czy była w wydaniu z belką poprzeczną (drewnianą) czy z metalową poprzeczką (prętem). Ale to może być uzależnione raczej od okresu.:huh:
No istotnie kotwica została pominięta co jest naszym błędem za co przepraszam jako współautor projektu.
Chcąc pomóc posłużę sie Książką Mondfelda , który podaje proporcje kotwic , Francuskiej i Angielskiej
Kotwica Angielska od roku 1800 :
Szerokość żaglowca : 2 = Długość kotwicy
Kotwica Francuska od roku 1800:
(Szerokość żaglowca X 4) : 10 = Długość kotwicy
Jedynie tak mogę ci pomóc
Jeżeli popełniam błąd to niech mnie koledzy wyprostują
Wzajemne proporcje samej kotwicy postaram się odnaleźć w swoich notatkach. W stosunkowo małej jednostce mogła być raczej mniejsza kotwica jak 1/2 szerokości na pokładzie? Nie wiem też czy była w wydaniu z belką poprzeczną (drewnianą) czy z metalową poprzeczką (prętem). Ale to może być uzależnione raczej od okresu.:huh:
Pozdrawiam
Wojciech [Budrys]
- - - - - - - - - - - - - - - - - - - - - - - - - - - - -
"Where there is a will there is a way"
- - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Wojciech [Budrys]
- - - - - - - - - - - - - - - - - - - - - - - - - - - - -
"Where there is a will there is a way"
- - - - - - - - - - - - - - - - - - - - - - - - - - - - -
- mirek
- Posty: 1879
- Rejestracja: 04 gru 2010, 21:55
O:Karl und Marie
Wreszcie znalazłem post Romka o kotwicach
http://koga.net.pl/component/option,com_joomlaboard/Itemid,293/func,view/id,1561/catid,517/limit,6/limitstart,246/
http://koga.net.pl/component/option,com_joomlaboard/Itemid,293/func,view/id,1561/catid,517/limit,6/limitstart,246/
Pozdrawiam Mirek Rybus
- wurcelstock
- Posty: 267
- Rejestracja: 04 gru 2010, 21:56
O:Karl und Marie
Witam;
Przepraszam, ze sie wetnę nieco nie na temat, ale poruszałem go już wcześniej...
Czy ktoś z szanownych Panów wie czy Karl und Marie posiadał pompy zęzowe? Nigdzie jakoś nie mogę znaleźć odpowiedniej informacji...
Tomek
Przepraszam, ze sie wetnę nieco nie na temat, ale poruszałem go już wcześniej...
Czy ktoś z szanownych Panów wie czy Karl und Marie posiadał pompy zęzowe? Nigdzie jakoś nie mogę znaleźć odpowiedniej informacji...
Tomek
- jerry_bee
- Posty: 922
- Rejestracja: 04 gru 2010, 21:55
O:Karl und Marie

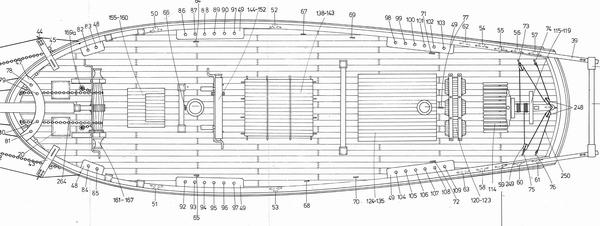

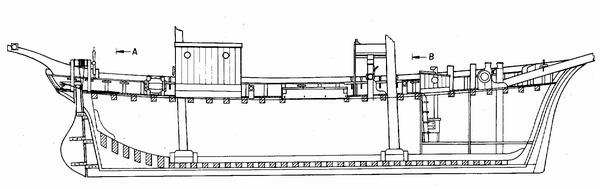

zdrowy rozsądek podpowiada, że powinny być. ale na żadnym z rysunków, które mieliśmy do dyspozycji ich nie ma...
a na marginesie: ktoś kiedyś pytał o ustawienie koła sterowego - na tych rysunkach widać, że sternik rzeczywiście mógł stać plecami do kierunku jazdy.
a na marginesie: ktoś kiedyś pytał o ustawienie koła sterowego - na tych rysunkach widać, że sternik rzeczywiście mógł stać plecami do kierunku jazdy.
--------------------------
pozdrawiam, jerry_bee
pozdrawiam, jerry_bee
- wurcelstock
- Posty: 267
- Rejestracja: 04 gru 2010, 21:56
O:Karl und Marie
Fajne te rysunki...
Można je gdzieś znaleźć w większym formacie?
Można je gdzieś znaleźć w większym formacie?
- wurcelstock
- Posty: 267
- Rejestracja: 04 gru 2010, 21:56
O:Karl und Marie
Co do wielkości kotwicy to za Hoekler'em:
[длина судна + ширинa] х ширину /2 = вес,
(długość statku + szerokość) x szerokość [w metrach] /2 = masa kotwicy [w tonach]
długość kotwicy = pierwiastek trzeciego stopnia z iloczynu masy kotwicy x współczynnik 1160

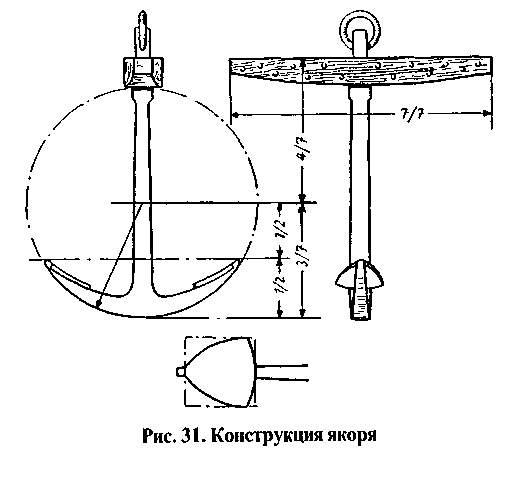

reszta wymiarów:
Curti pisze, że od 1840 do użytku wchodzą kotwice Wiliama Parkera (po kolejnych przeróbkach nazywane od 1852 kotwicami Admiralicji). Podstawową różnicą w stosunku do poprzednich jest to, że mają eliptyczny przekrój trzonu i mają składaną belkę (metalowy pręt). Proporcje i wymiary kotwicy pozostają jednak bez zmian.

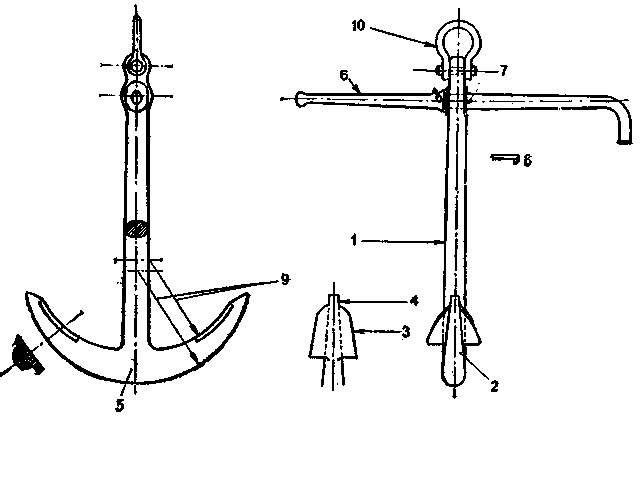

Рис. 452. Адмиралтейский якорь.
1 — веретено (trzon); 2 — рога (rogi); 3 — лапы (łapy); 4 — носок рога; 5 — тренд; 6 — подвижный
шток (składana belka); 7 — штырь скобы (trzpień ucha); 8 - чека; 9 - радиусы кривизны рогов (promienie krzywizny rogów); 10 — скоба якоря (ucho).
[длина судна + ширинa] х ширину /2 = вес,
(długość statku + szerokość) x szerokość [w metrach] /2 = masa kotwicy [w tonach]
długość kotwicy = pierwiastek trzeciego stopnia z iloczynu masy kotwicy x współczynnik 1160
reszta wymiarów:
Curti pisze, że od 1840 do użytku wchodzą kotwice Wiliama Parkera (po kolejnych przeróbkach nazywane od 1852 kotwicami Admiralicji). Podstawową różnicą w stosunku do poprzednich jest to, że mają eliptyczny przekrój trzonu i mają składaną belkę (metalowy pręt). Proporcje i wymiary kotwicy pozostają jednak bez zmian.
Рис. 452. Адмиралтейский якорь.
1 — веретено (trzon); 2 — рога (rogi); 3 — лапы (łapy); 4 — носок рога; 5 — тренд; 6 — подвижный
шток (składana belka); 7 — штырь скобы (trzpień ucha); 8 - чека; 9 - радиусы кривизны рогов (promienie krzywizny rogów); 10 — скоба якоря (ucho).
- Paliwiak1
- Posty: 243
- Rejestracja: 04 gru 2010, 21:56
O:Karl und Marie
Bardzo dziękuje wszystkim za pomoc, teraz już sobie poradzę z wykonaniem kotwic rozrysuje ją sobie w AutoCadzie i mogę się śmiało za nią zabrać.:cheer:

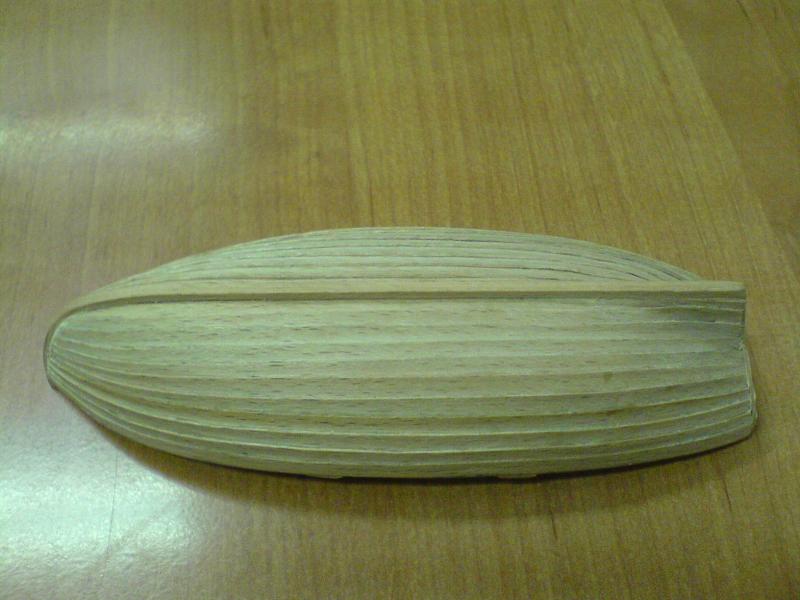

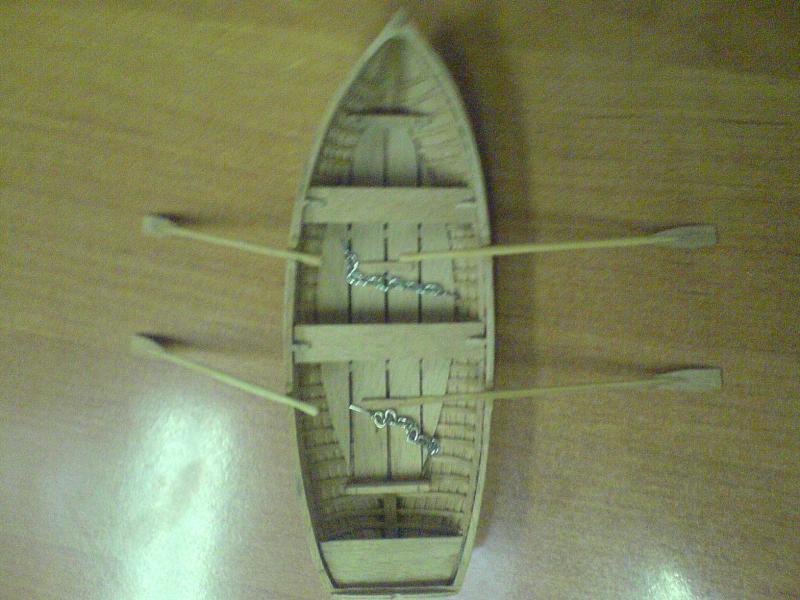

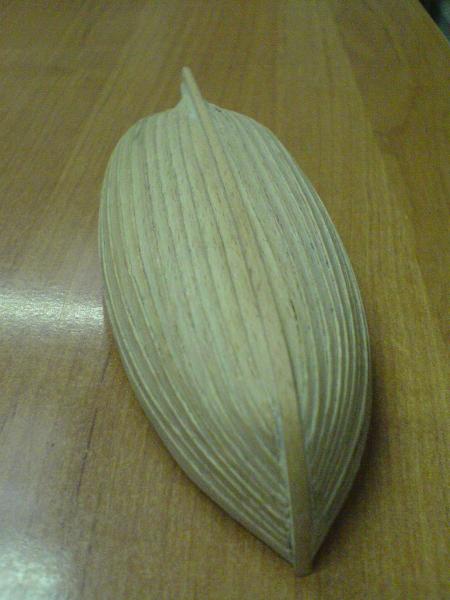

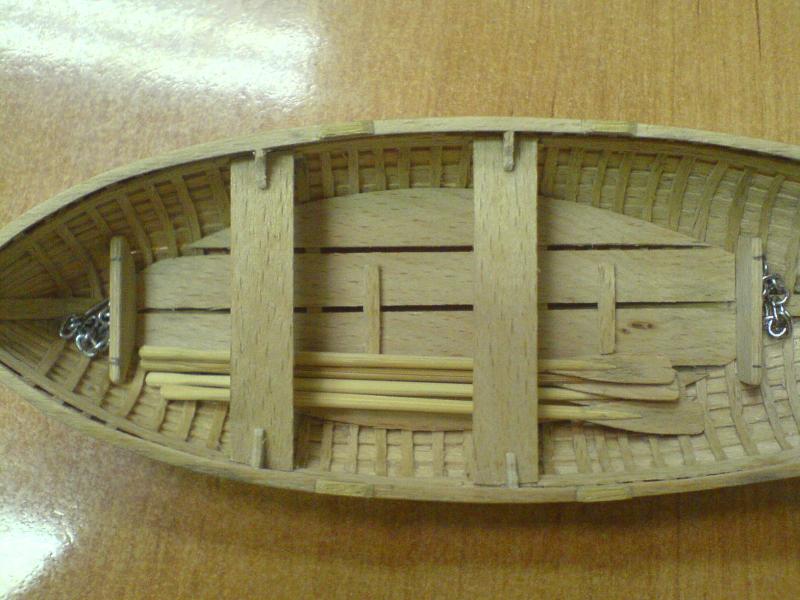

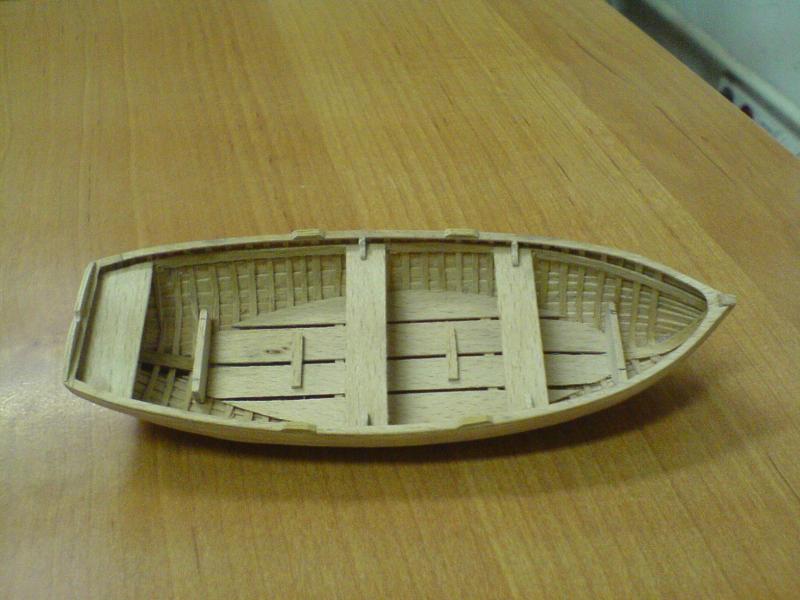

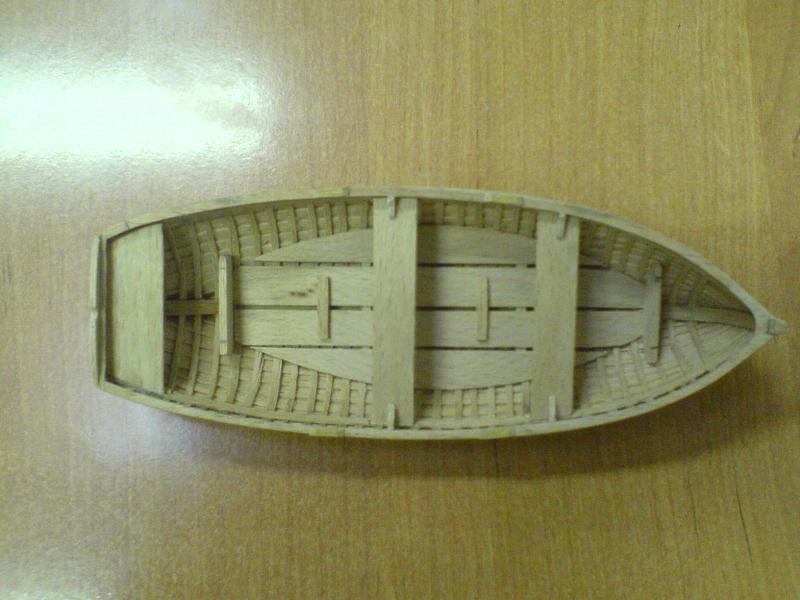

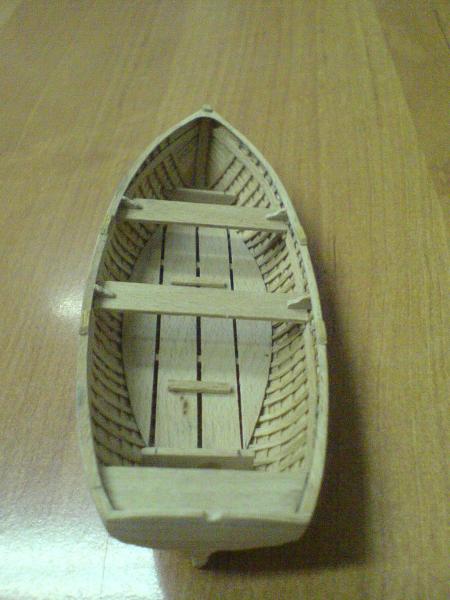

Tak obecnie wygląda moja szalupa. Jest prawie skończona pozostało tylko zamocować łańcuchy i wstawić kołki na dulki. :P
Tak obecnie wygląda moja szalupa. Jest prawie skończona pozostało tylko zamocować łańcuchy i wstawić kołki na dulki. :P
Z poważaniem Paliwiak
- Paliwiak1
- Posty: 243
- Rejestracja: 04 gru 2010, 21:56
O:Karl und Marie
Wysokość kotwic według Mirka powinna wynosić 90mm dla żaglowców Angielskich a dla Francuskich 72.
Moim zdaniem jest ona za duża w obu wypadkach. Chyba, że źle obliczałem, bo przyjmowałem wymiar szerokości modelu, ale to chyba niema różnicy, bo proporcje muszą być takie same.:)
Biorąc pod uwagę to, co na pisa wurcelstock kotwica powinna mieć wysokość 42mm i tej wersji się będę trzymał, jeśli się mylę to proszę o poprawkę.
Moim dowodem, że taki powinien być wymiar kotwicy jest zdjęcie RomekS na stronie http://koga.net.pl/component/option,com_joomlaboard/Itemid,293/func,view/id,1561/catid,517/limit,6/limitstart,84/
Chodzi mi o zdjęcie gdzie kotwice leżą na pokładzie i przyjmując, że szerokość listew pokładowych ma 6mm i uwzględniając, że stoją one pod kątem 60 stopni i długość belki poprzecznej jest taka sama jak całej kotwicy wychodzi dokładnie 42mm. :silly:
Moim zdaniem jest ona za duża w obu wypadkach. Chyba, że źle obliczałem, bo przyjmowałem wymiar szerokości modelu, ale to chyba niema różnicy, bo proporcje muszą być takie same.:)
Biorąc pod uwagę to, co na pisa wurcelstock kotwica powinna mieć wysokość 42mm i tej wersji się będę trzymał, jeśli się mylę to proszę o poprawkę.
Moim dowodem, że taki powinien być wymiar kotwicy jest zdjęcie RomekS na stronie http://koga.net.pl/component/option,com_joomlaboard/Itemid,293/func,view/id,1561/catid,517/limit,6/limitstart,84/
Chodzi mi o zdjęcie gdzie kotwice leżą na pokładzie i przyjmując, że szerokość listew pokładowych ma 6mm i uwzględniając, że stoją one pod kątem 60 stopni i długość belki poprzecznej jest taka sama jak całej kotwicy wychodzi dokładnie 42mm. :silly:
Z poważaniem Paliwiak
- RomekS
- Posty: 3205
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}
O:Karl und Marie
Paliwiak1 napisał:
O kurcze ale skomplikowany sposób obliczeń :woohoo:

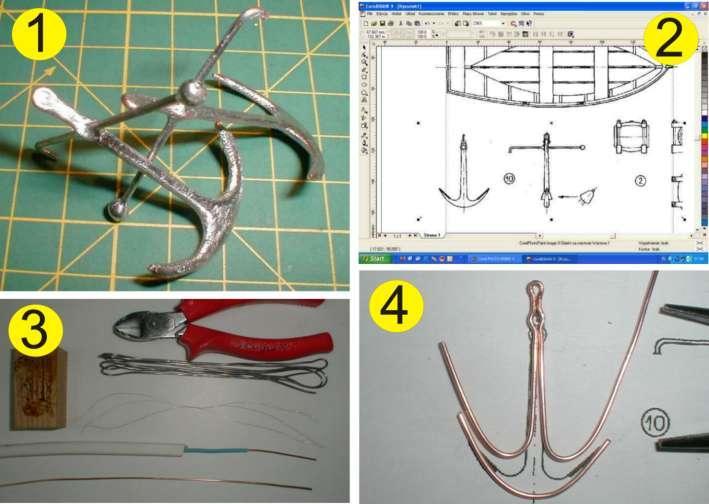

Robiąc kotwice znałem wymiar szalupy i
po odpowiednim wyskalowaniu planu w Corelu otrzymałem wymiar kotwic.
Plany mam na kompie domowym. Niemniej wymiar 42 mm jest raczej poprawny.
Chodzi mi o zdjęcie gdzie kotwice leżą na pokładzie i przyjmując, że szerokość listew pokładowych ma 6mm i uwzględniając, że stoją one pod kątem 60 stopni i długość belki poprzecznej jest taka sama jak całej kotwicy wychodzi dokładnie 42mm. :silly:
O kurcze ale skomplikowany sposób obliczeń :woohoo:
Robiąc kotwice znałem wymiar szalupy i
po odpowiednim wyskalowaniu planu w Corelu otrzymałem wymiar kotwic.
Plany mam na kompie domowym. Niemniej wymiar 42 mm jest raczej poprawny.
