Ja miałem taką okazje w roku 1963 i 1964 . Niezapomniane chwile .
Ale dość wspomnień . Post ten powstał jako efekt postu w dziale ogłoszeni " wymiana Planów " . Część kolegów podała że plany zawiszy nie istnieją , a jak nie to trzeba je stworzyć .
Na początek zainteresowanych odsyłam do strony armatora gdzie zamieszczono historie żaglowca ;
http://sztandary.graptolite.net/Zawisza_Czarny_II.html , http://www.sailingadventure.eu/SailingA ... _opis.html .

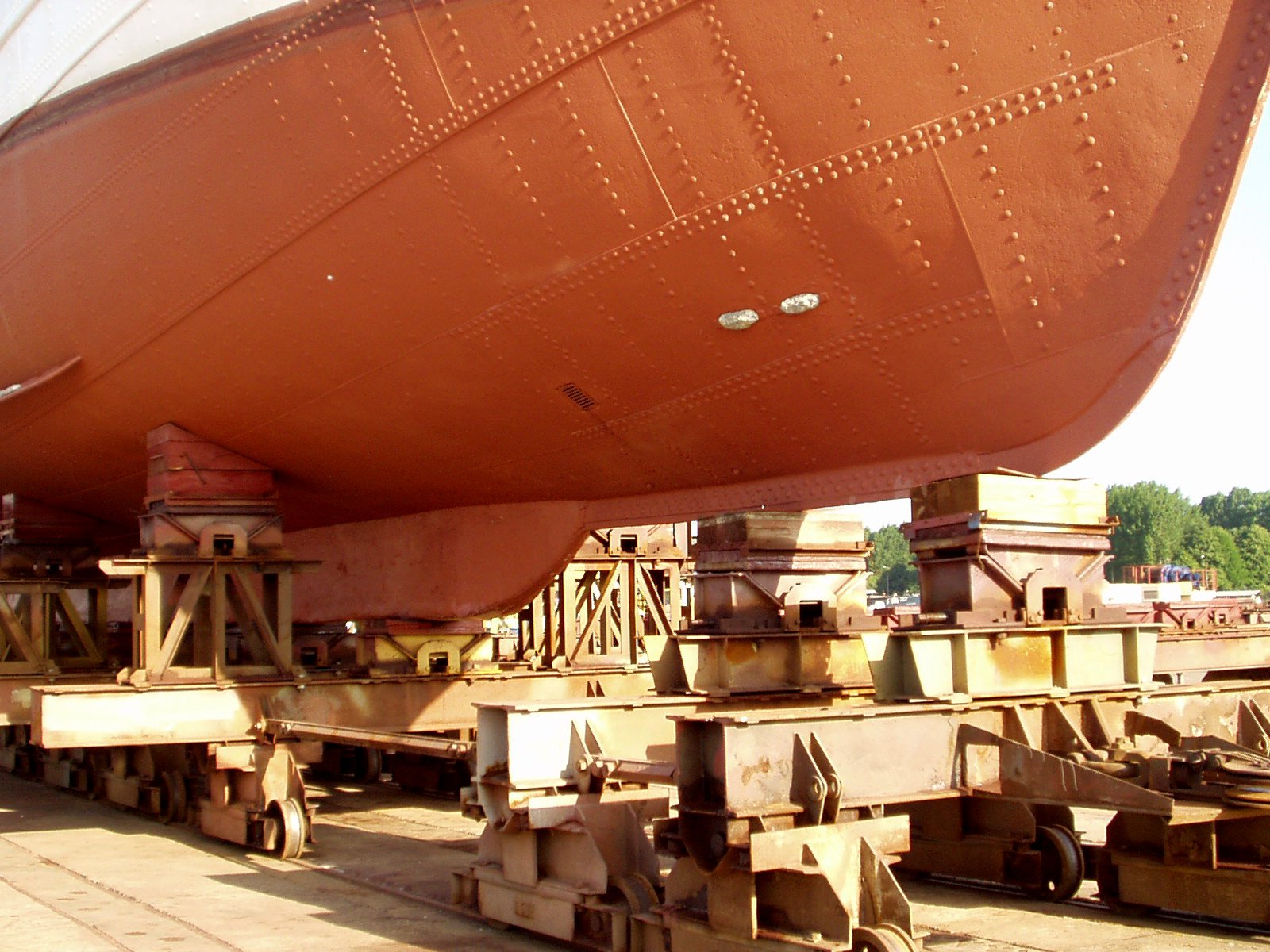

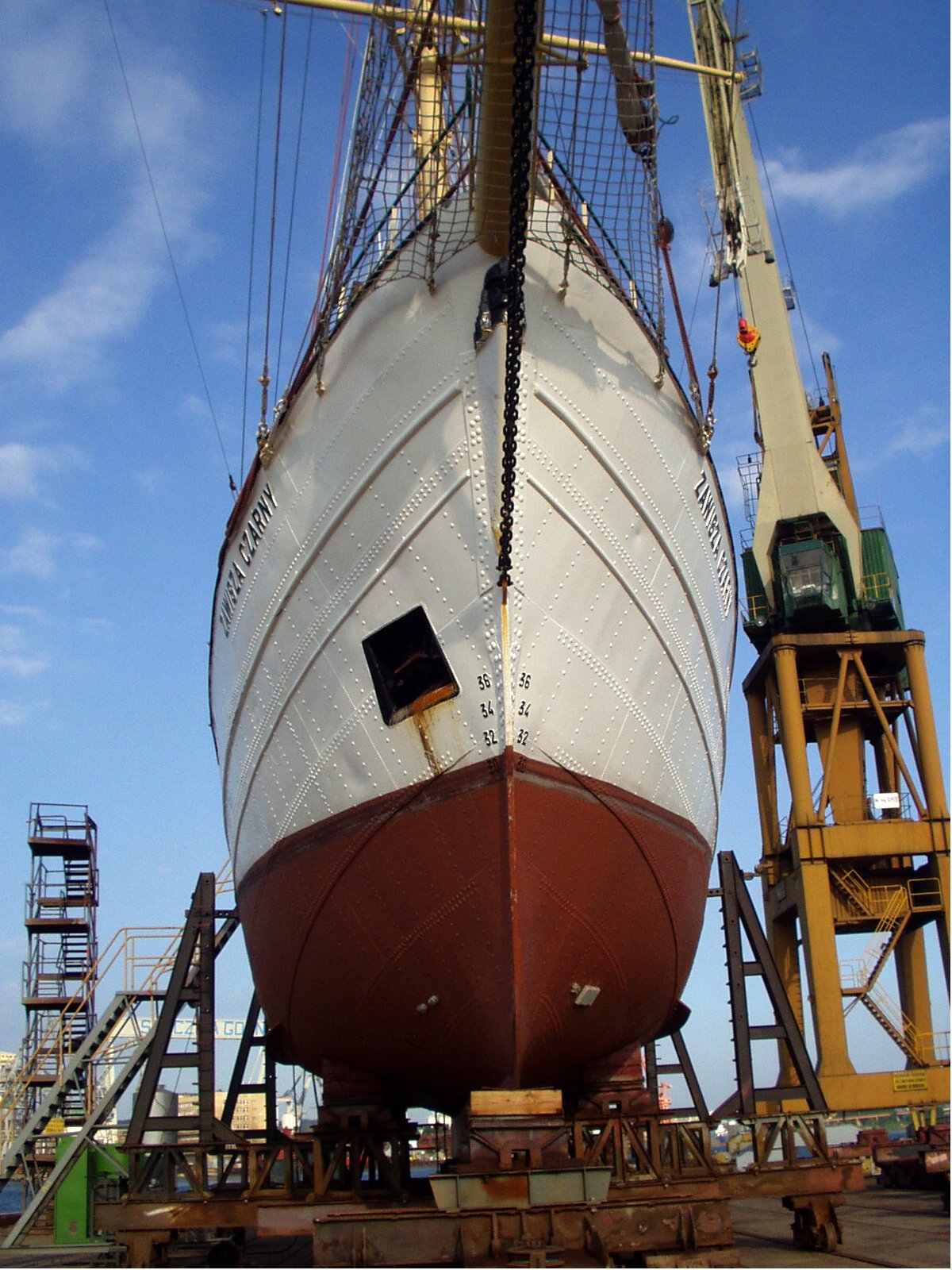

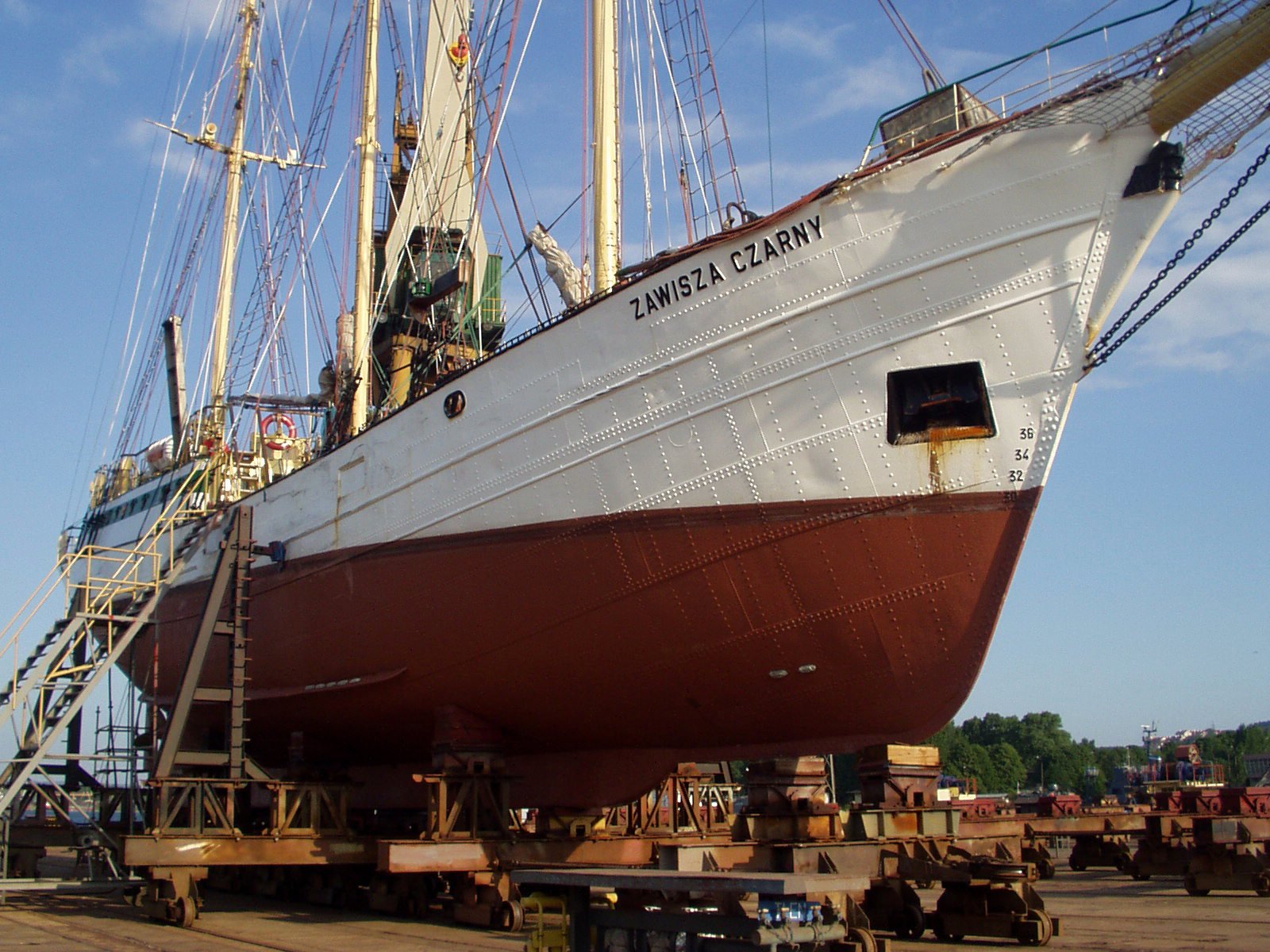

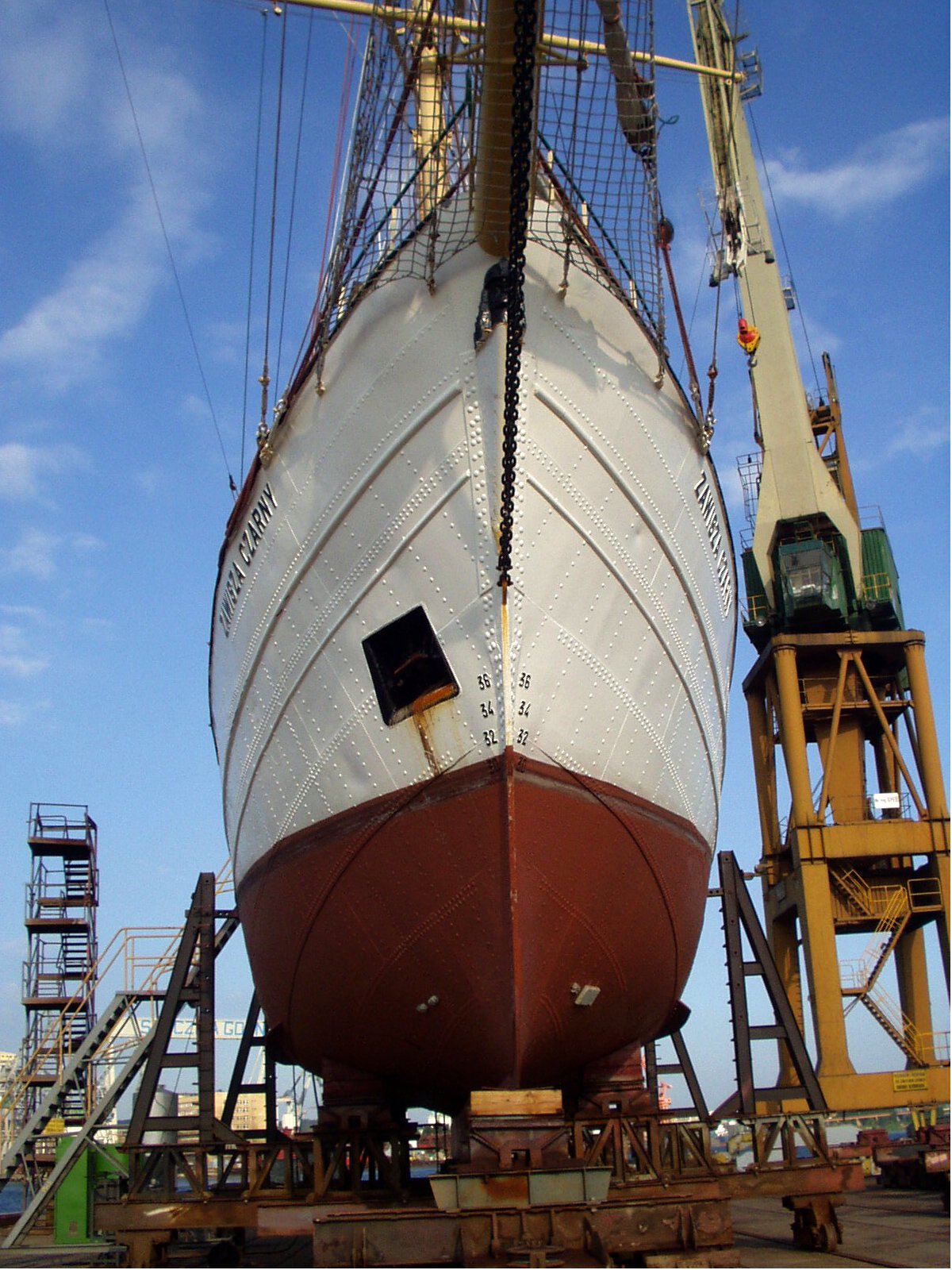

No to zaczynamy S / Y ZAWISZA CZARNY , wielki patron , mały żaglowiec ( ale wspaniały ) .

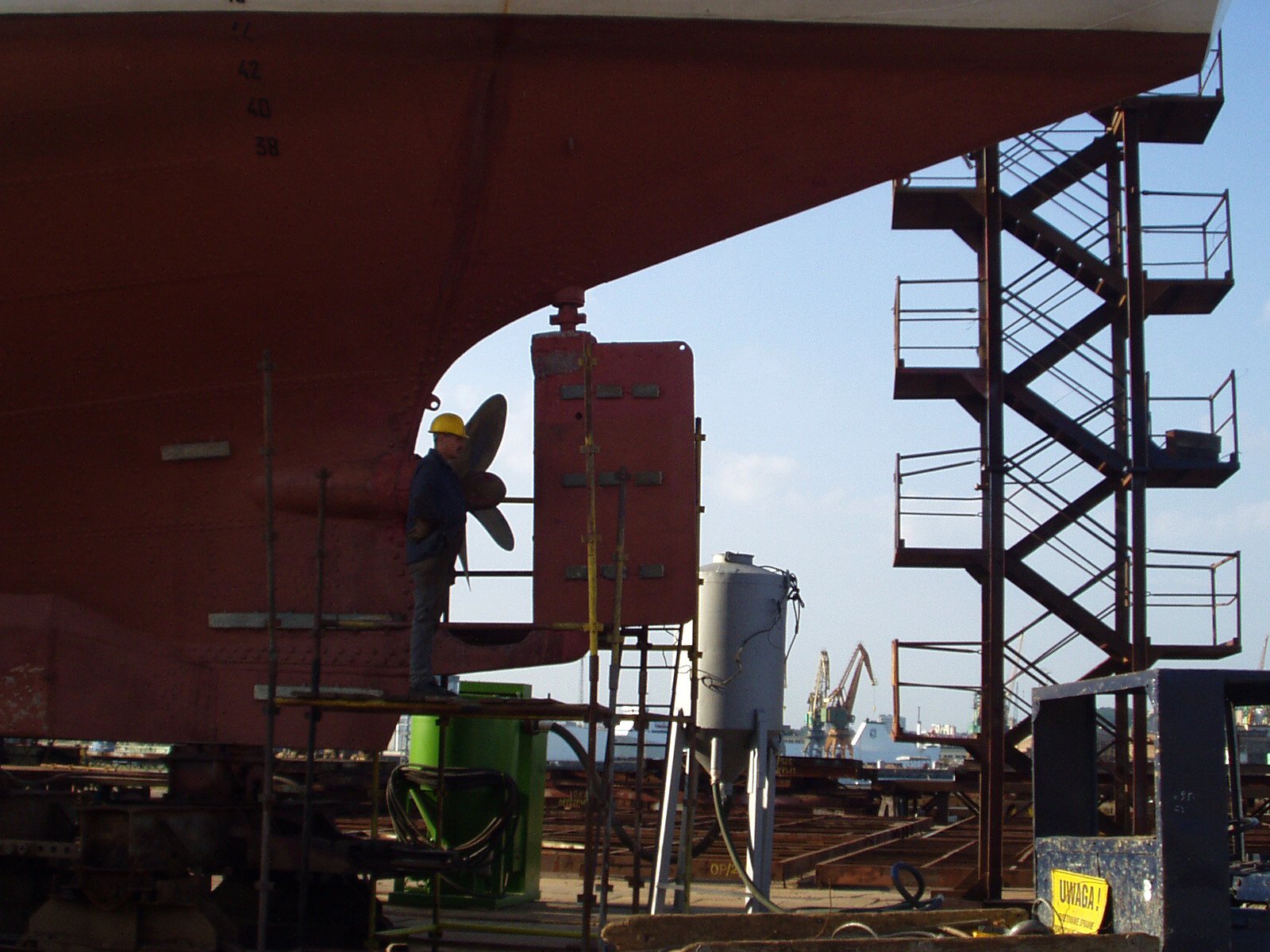

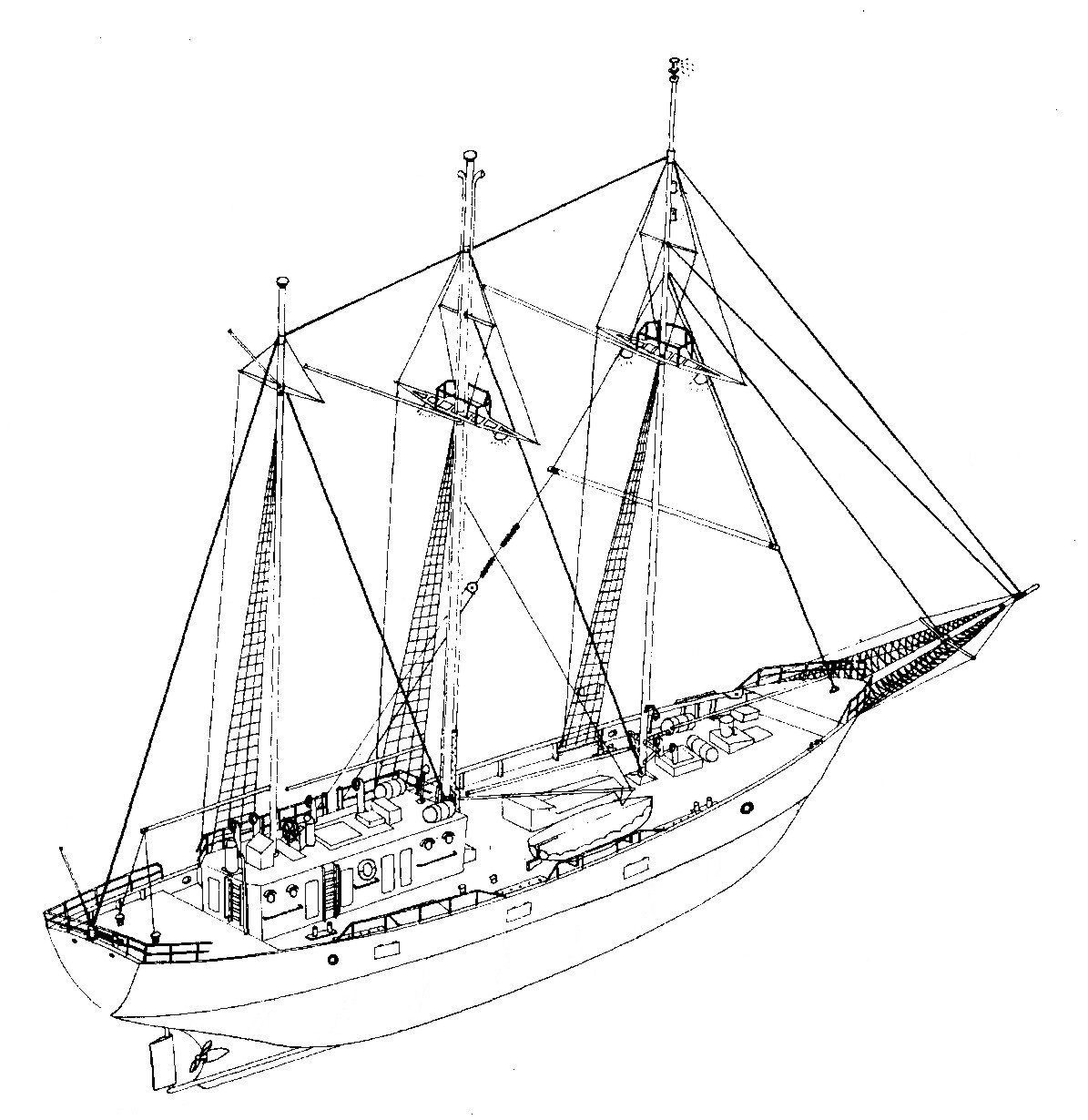

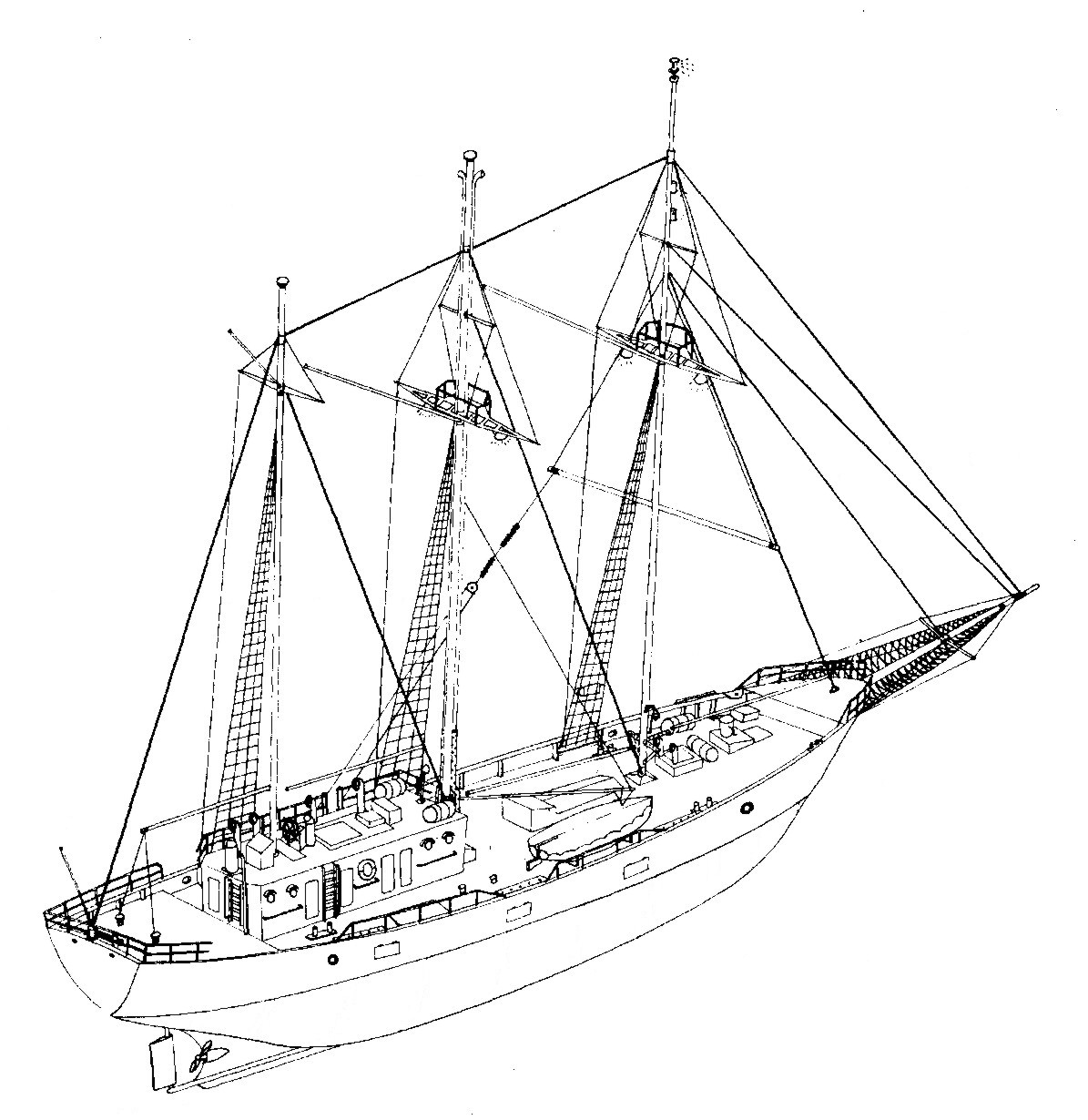

Rysunek S / Y " Zawisza Czarny " z Małego modelarza.

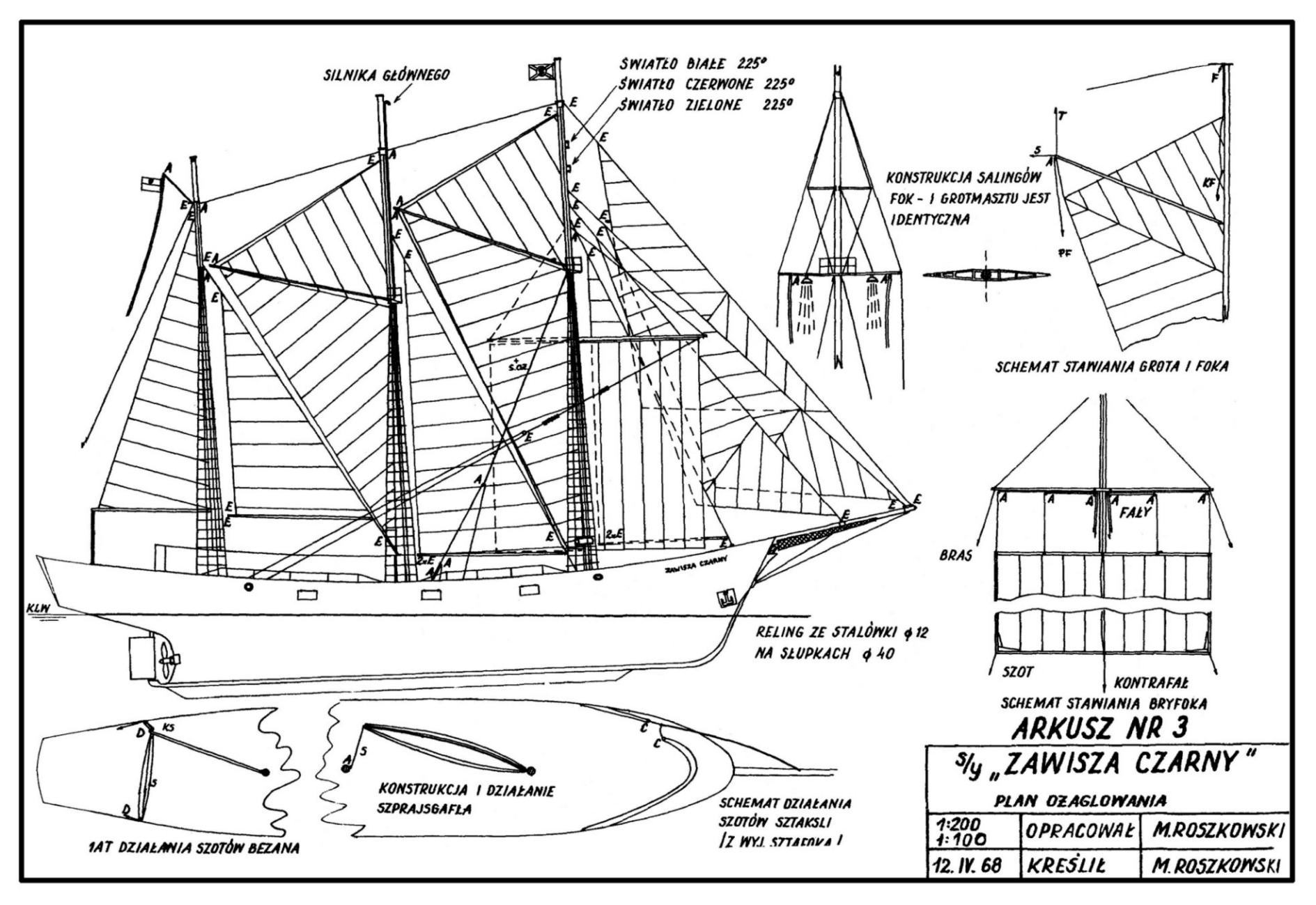

Rysunek S / Y Zawisza Czarny Plan ożaglowania .
Przy pomocy kolegów ustaliłem co następuje ;
Żaglowiec był przebudowanym lugotrawlerem B 11 M / S " Cietrzew " .Są opublikowane planu bliźniaczego lugotrawlera M / S " Dudek "
Znalazłem też dokumentacje jednostki na tym samym kadłubie , jest to M / S ZENIT statek instumentalnu szkoły morskiej . Oraz M / S KASZUBSKI BRZEG , statek badawczy muzeum morskiego w Gdańsku .
Reasumując mamy do dyspozycji plany następujących jednostek ;
1 . Modelarz 6 - 1968 " Zawisza Czarny " skala 1 : 100 , 1: 200 4 arkusze autor M . Roszkowski
2 . Modelarz 7 - 8 - 9 " Zawisza Czarny " skala 1 : 100 , 1 : 200 6 arkuszy ten sam autor
3 . Morze 1952 i 1953 lugotrawler B - 11 " Dudek " niestety nie znam autora
4 . Modelarz 11 - 1997 " Kaszubski Brzeg " 5 arkuszy skala 1 : 50 , 1 : 100 , Autor Czesław Greszkiewicz

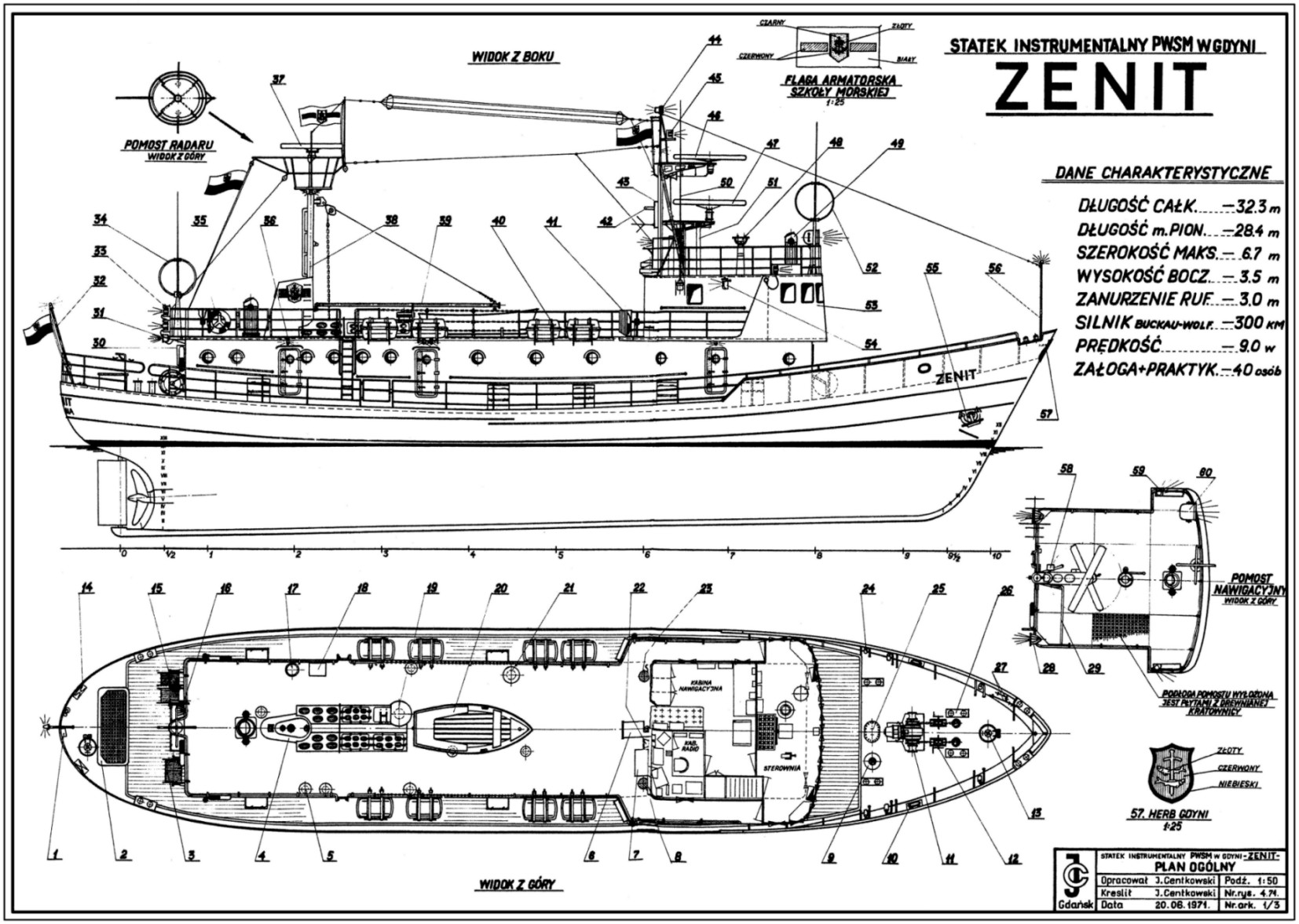

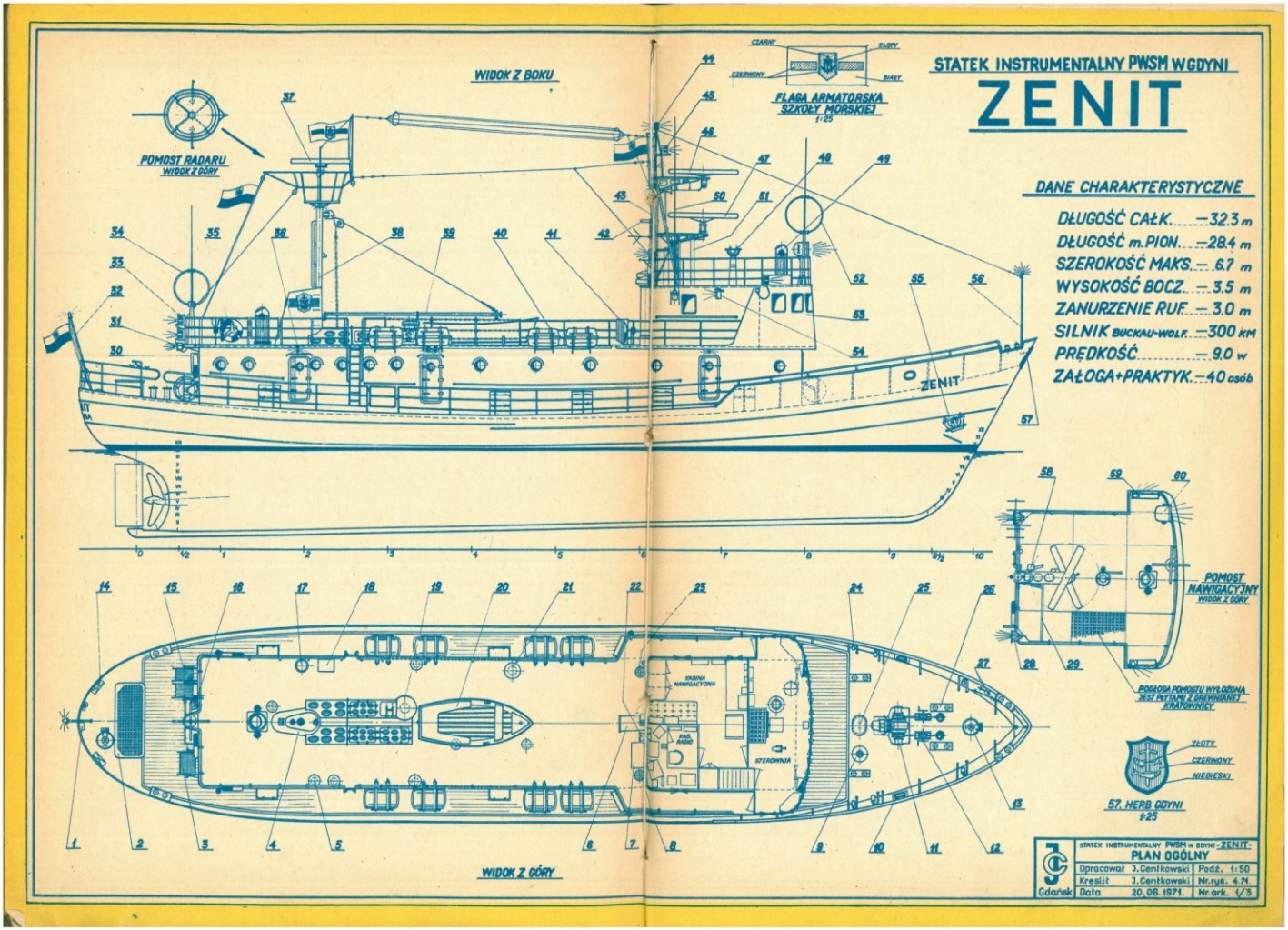

5 . Modelarz 10 - 11 1971 " Zenit " 3 arkusze A 3 skala 1 : 100 Autor Jacek Centkowski
6 . Mały modelarz 7 - 1975 " Zawisza Czarny " niestety nie znam autora ( brak części opisowej )
Chciałbym omówić jakość i przydatność poszczególnych rysunków pod kontem budowy modelu .
Na początek dodam ze wszystkie rysunki są obrobione cyfrowo ( oczyszczanie tła , kontrast , oraz korekcja skali jak i błędów typowo drukarskich , skręceń czy zmian perspektywy ).Użyłem programu Corel PHOTO-PAJN oraz bezpłatnego programu GIMB , ten ostatni serdecznie polecam .Program ten można pobrać ze strony http://www.gimpuj.info/ .
Przykład obróbki ze skanowanych rysunków .
Rysunki Pana M . Roszkowskiego , publikacja z modelarza roku 1968 . Jest mocno znikształcona , zdeformowana i rościągnieta w poprzek . Wadą jest też mały format A 4 . Troszkę lepiej wyglądają rysunki z roku 1975 .
Lugotrawler M / S " Dudek " przy formacie A 3 jak na rok opracowania rysunki bardzo dobre i dokładne .
To samo można powiedzieć o M / S " Zenit Pana Jacka Centkowskiego , \którego za jego plany bardzo cenie .
M / S " Kaszubski Brzek " format A 1 Najdokładniejsze rysunki ,autorstwa pana Czesława Groszkowskiego .
Wymiary Zawiszy ustaliłem następująco ;
1 . Długość całkowita 42,70 m . niektóre źródła 42, 90 m .
2 . Długość po pokładzie 36,10 m .
3 . Szerokość 6,70 m .
4 . Zanurzenie 4,50 m .
5 . Wysokość z masztami --------
Problemy były z wymiarami " ptaszków " , jedyny wspólny wymiar to szerokość 6,70 m .Pozostałe to czysta fantastyka , np . długość od 36 m . do 31 m . Znając dokładność pana Centkowskiego przyjąłem wymiary kadłuba następująco ;
1 .Długość po pokładzie 32,30 m .
2 . Szerokość 6,70 m .
3 . Zanurzenie 3,50 m .

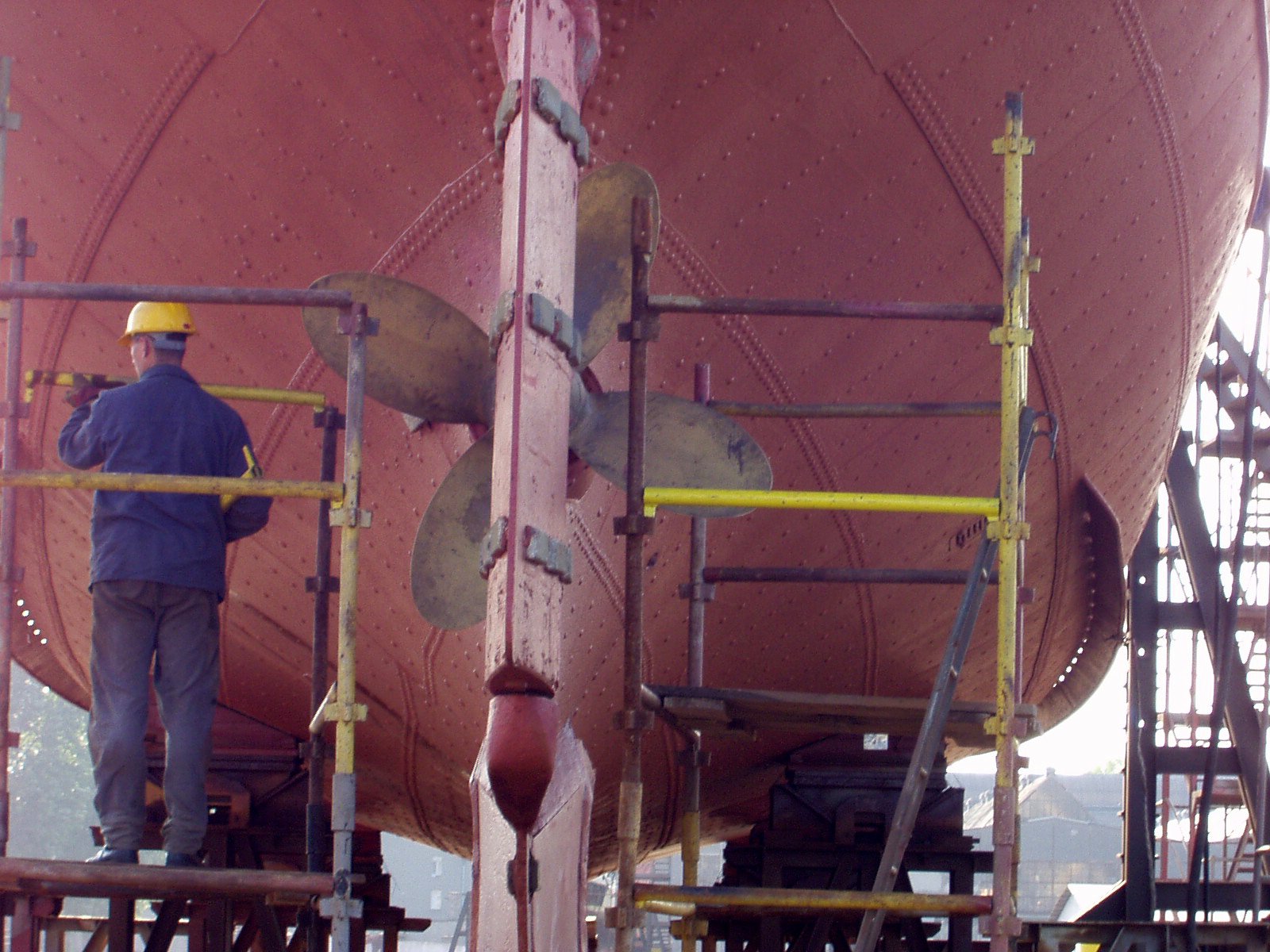

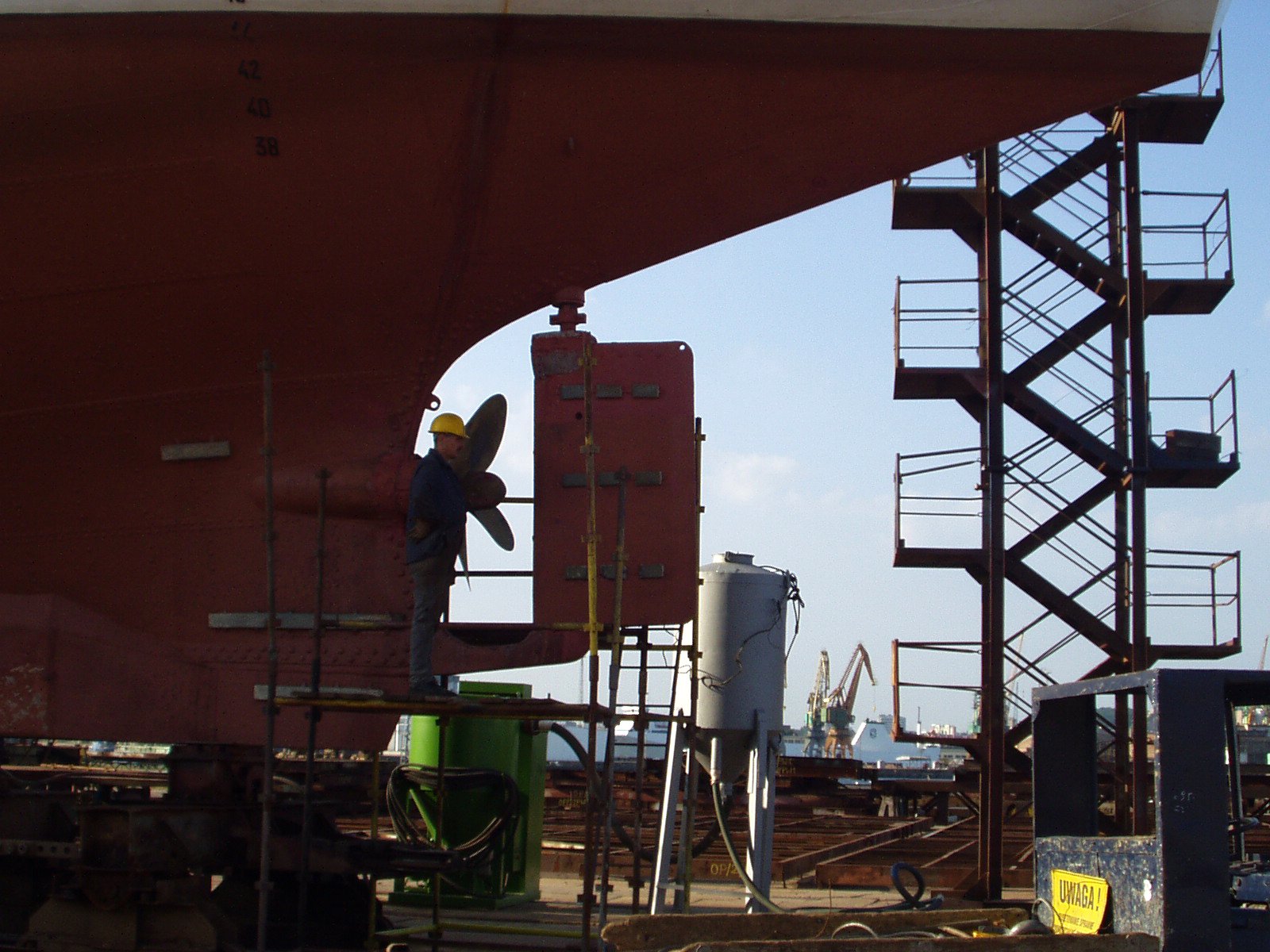

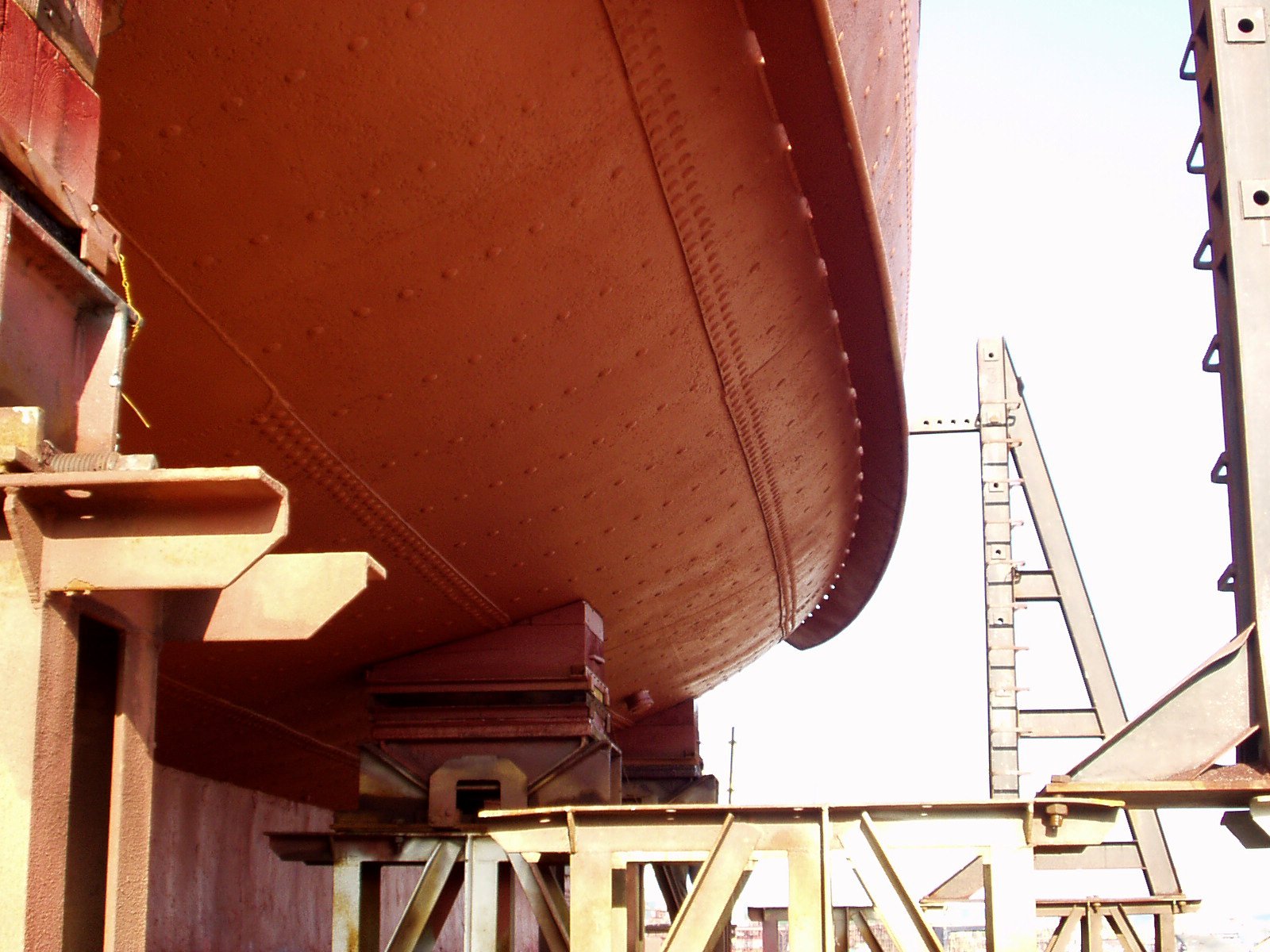

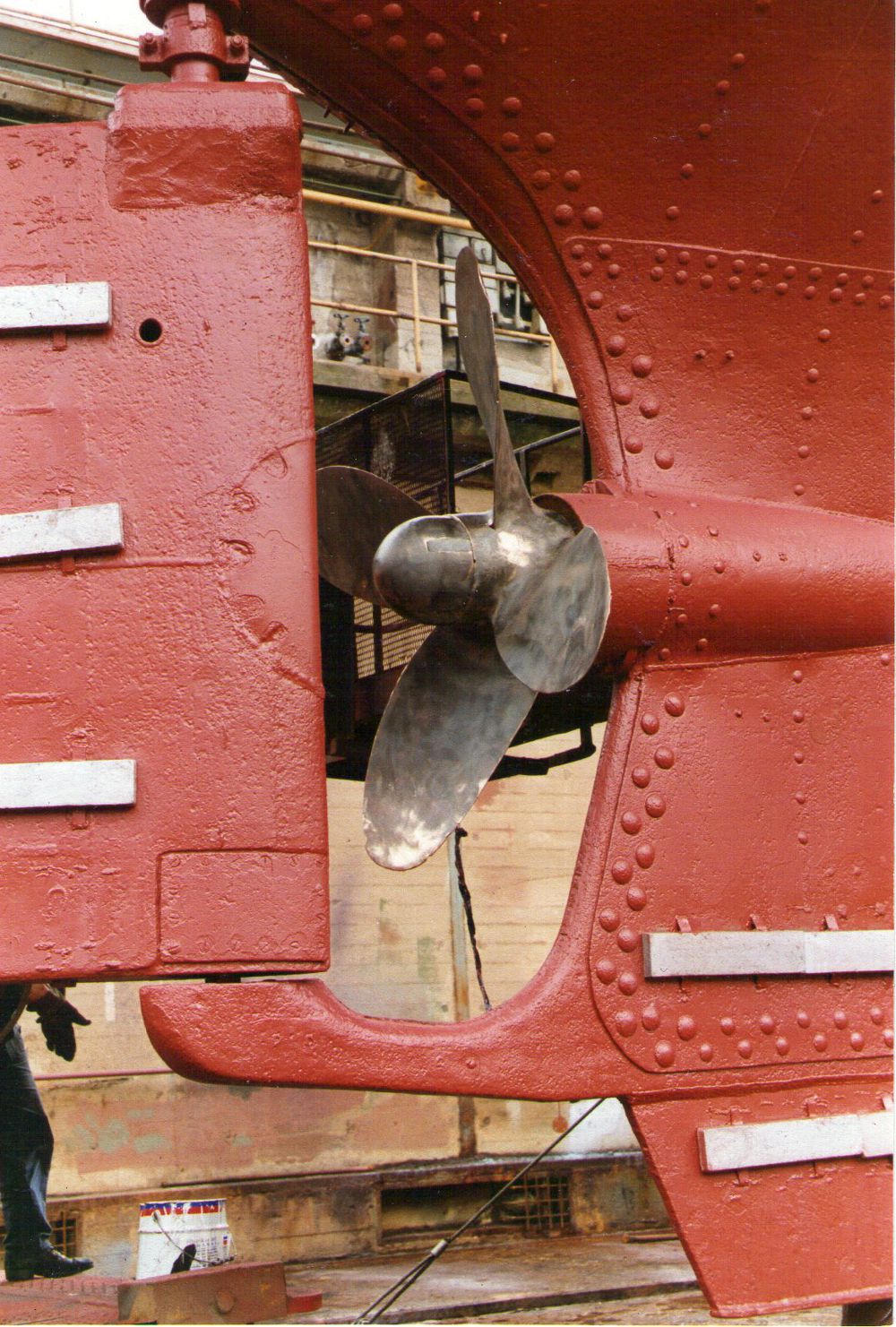

Są to wymiary statku rybackiego . Zawisza jest dłuższy o 3,80 m . W czasie remontu w 1966 roku zmieniano rufę na pawężową i ją przedłużono .
W dokumentacji opisowej M / S " Kaszubski Brzeg " podano długość 34,45 m A po pomierzeniu rysunków okazało się że długość wynosi 32,30 m . Wobec powyższego można śmiało stosować plany wszystkich jednostek do budowy kadłuba z wątkiem części rufowej .
Dla pewności w programie GIMB nałożyłem na siebie żuty z góry i boku , okazały się takie same . Oczywiście w granicach błędu rysunkowego .
Na forum chce przedstawić porównanie wszystkich kadłubów do Zawiszy .
Dla przejrzystości Zastosowałem następujące kolory ;
! . Zawisza Czarny - czarny
2 . Zenit - niebieski
3 . Dudek - zielony
4 . Kaszubski Brzeg - czerwony

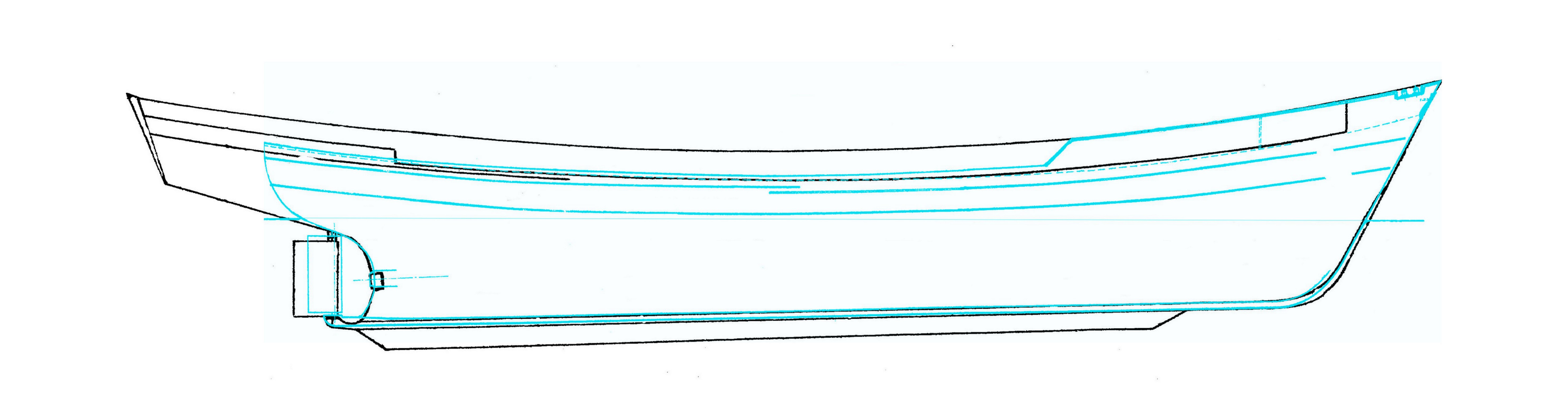

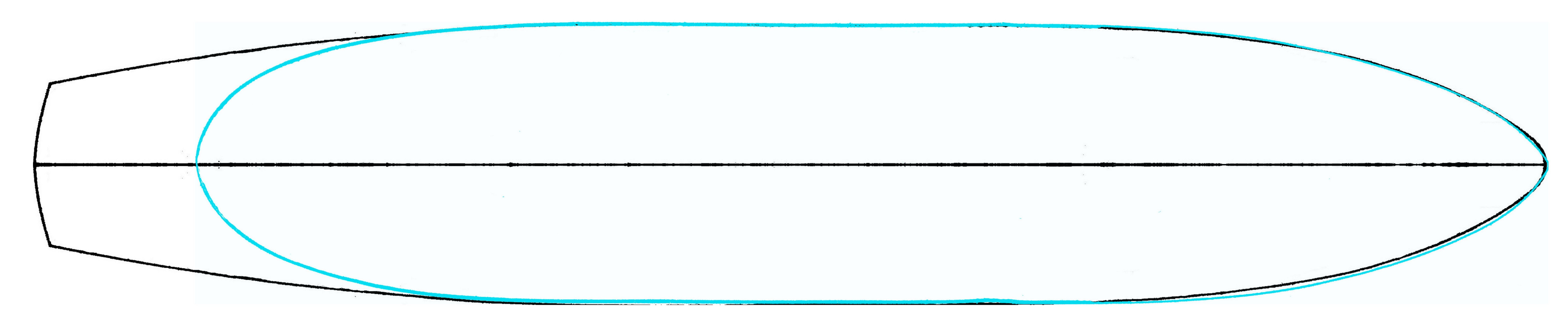

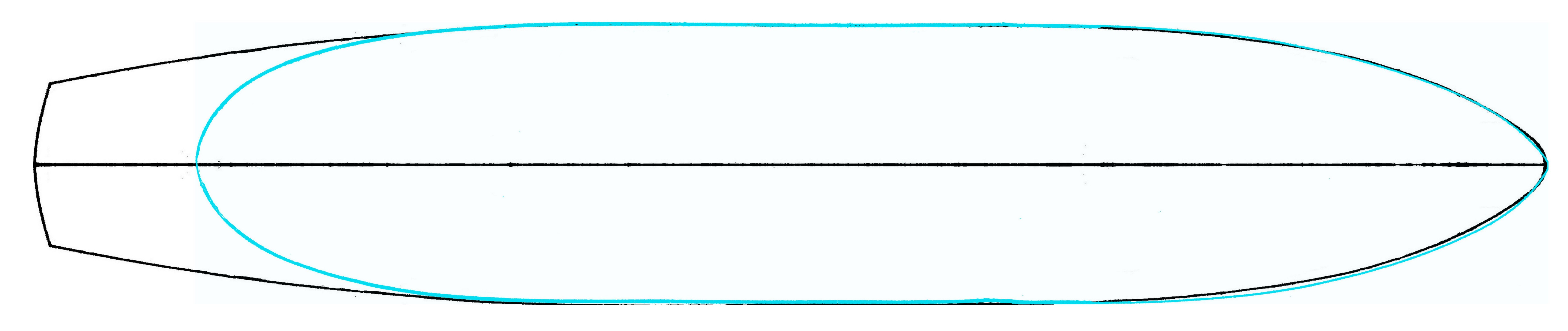

Zawisza i Zenit

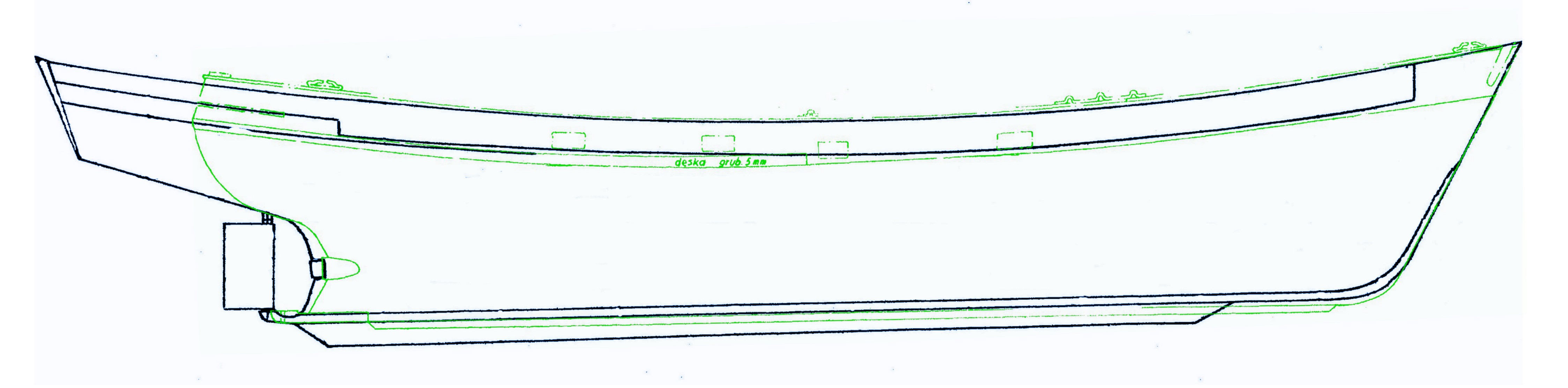

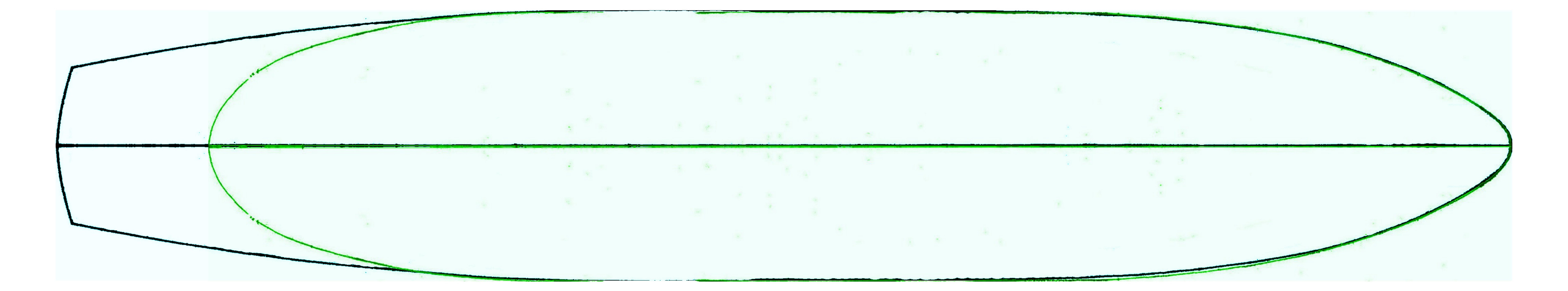

Zawisza i Dudek

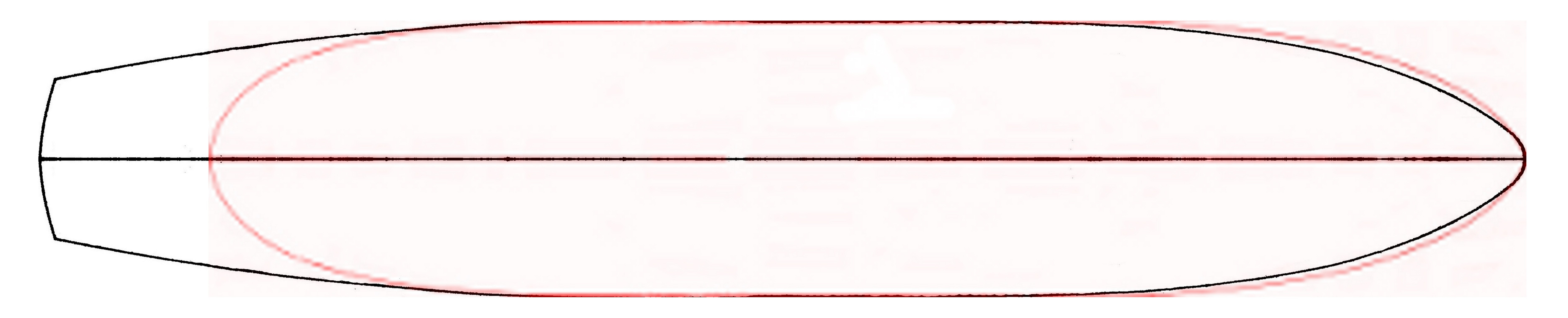

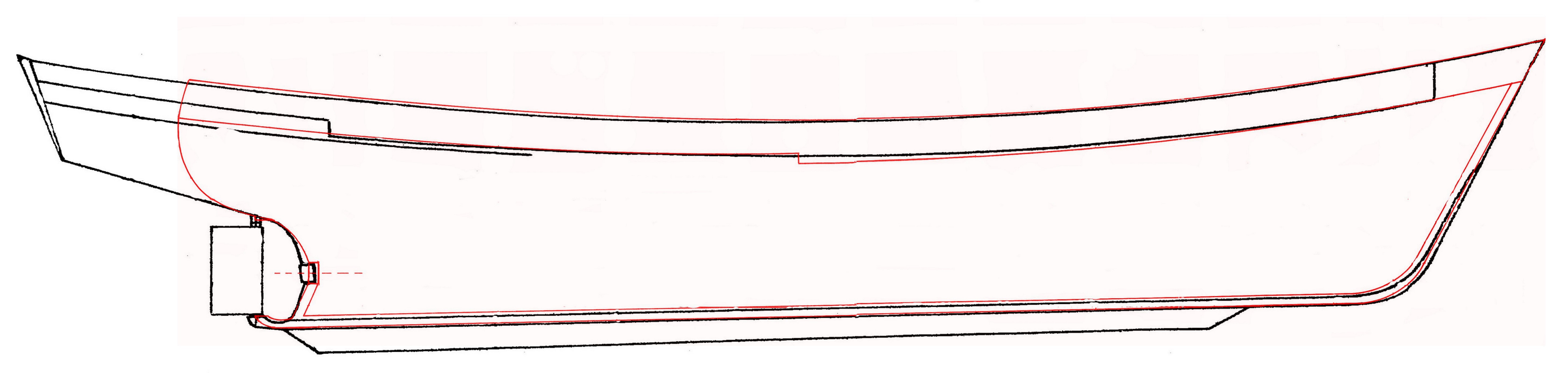

Zawisza i Kaszubski Brzeg
Na koniec jeszcze porównanie wręg . Wybrałem Zawisze i Kaszubski Brzeg z racji identycznego nachylenia lini wodnej do stępki .

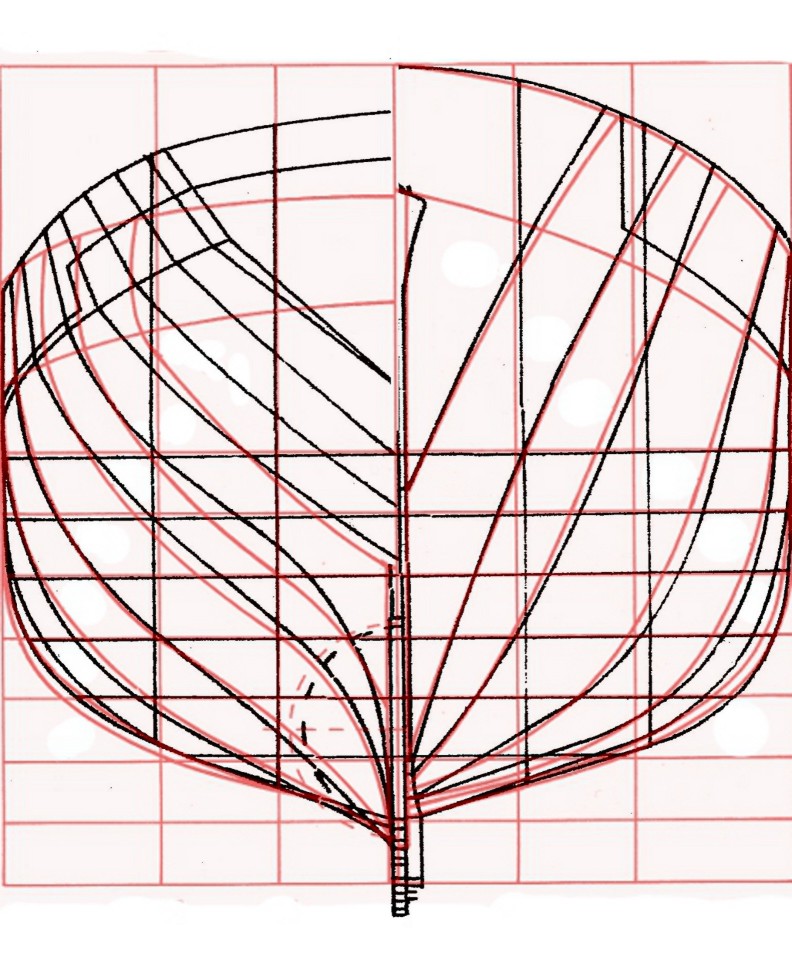

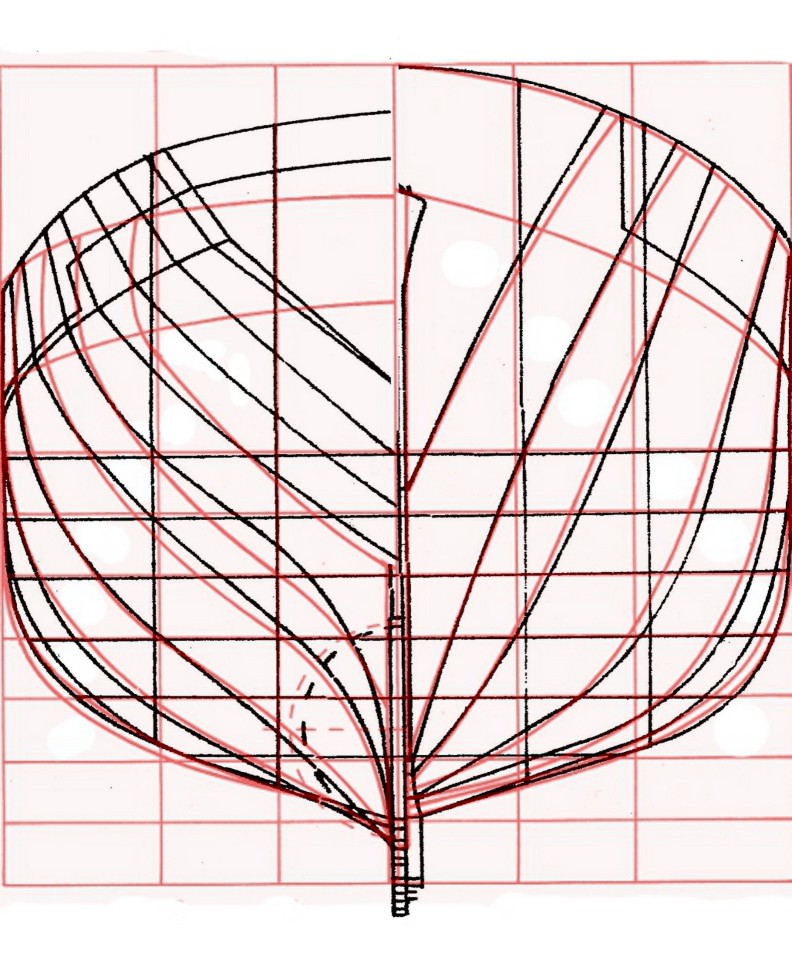

Wręgi Zawisza i Kaszubski Brzeg
Niedokładności wynikają z trochę innego rozstawienia wręg .
No to starczy tego wymądrzania się . Mam nadzieje że komuś się przyda .
Traktuje ten post jako wstęp do powstania dokładnych planów modelarskich Zawiszy . Serdecznie proszę o zabieranie głosu i porady .
Jednocześnie zwracam się z gorącą prośbą , przysyłajcie zdjęcia z dokładnym opisem . Mile widziane też są szkice i rysunki .Wszystkie te materiały będą udostępniane zainteresowanym .
W tej chwili cała posiadana dokumentacja jest do dyspozycji kolegów .
Życzę miłej lektury ,
Joker
