60x60 warsztat w kuchni

Czyli rozmowy o wszystkim i niczym, techniki modelarskie i warsztat modelarski
Awatar użytkownika
ryszardw
Posty: 898
Rejestracja: 04 gru 2010, 21:56

O:60x60 warsztat w kuchni

Post autor: ryszardw »

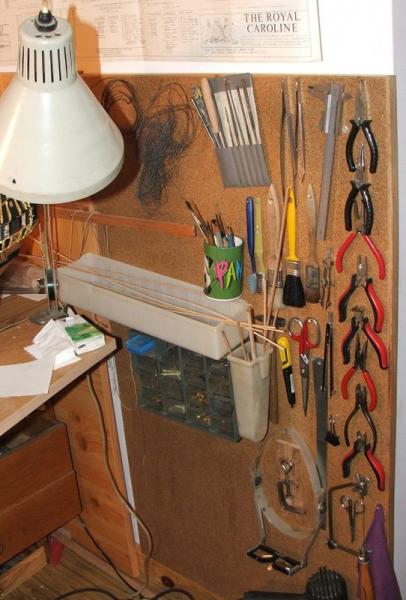

Dobrze by było na drzwiczkach powiesić drobny sprzęt żeby był pod ręką.Coś w takim stylu.R.
Obrazek
Awatar użytkownika
RomekS
Posty: 3205
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:60x60 warsztat w kuchni

Post autor: RomekS »

Dzięki, śliczne, właśnie o takie fotki mi chodzi.
Co do drzwiczek to są "niestety"
odchylane do góry specjalnymi
pneumatyczno sprężynowymi siłownikami.
(System Aventos HL ).

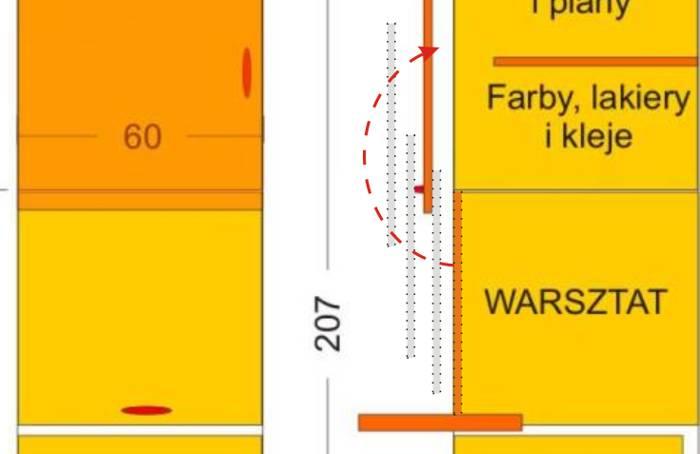

Nawet fajnie to działa, jak na schemacie.
Fotka Ryszarda zainspirowała mnie do pewnych rozwiązań.
Piotr też podpowiedział rozwiązanie na sklejki i forniry.
Dzięki i proszę o więcej warsztatów.


Obrazek
Awatar użytkownika
Hadżi
Posty: 448
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

O:60x60 warsztat w kuchni

Post autor: Hadżi »

Witam!

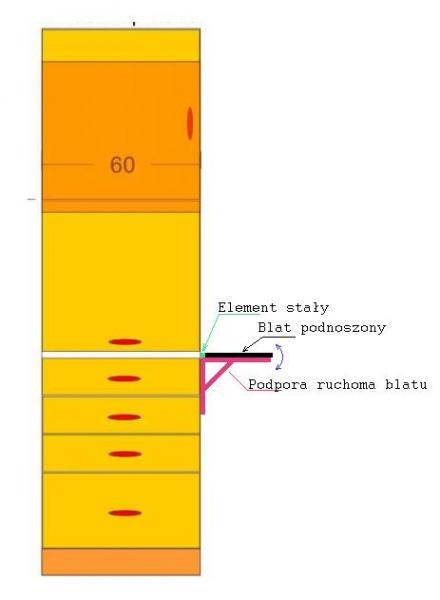

Jeżeli po obu stronach szawki jest trochę miejsca, to proponuję dwa dodatkowe podnoszone blaty na wysokości tego wysuwanego. Na poniższym rysunku przedstawiam rozwiązanie jednej strony. Druga jest anologicznie lustrzana.
Obrazek

Listwa stała [zielona] jest przytwierdzona na stałe do szawki i powinna być conajmniej grubości podpory lub nieco szersza. Do tej listwy na zawiasach listwowych powinien być przymocowany blat podnoszony od dołu w górę do poziomu. Podpora powinna być mocowana listwą pionową również do boku szawki i po podniesieniu blatu odchylana w bok od szawki do środka szerokości blatu. To rozwiązanie zwiększa powierzchnię roboczą na czas pracy, a po jej skończeniu złożona zajmuje minimalnie miejsca. To rozwiązanie można jeszcze modyfikować.

Pozdrawiam

teoretyczny "Hadżi"
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
RomekS
Posty: 3205
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:60x60 warsztat w kuchni

Post autor: RomekS »

Dzisiaj po południu dostałem "swój warsztat".
Na razie skręciłem szuflady i zrobiłem pierwsze przymiarki.


Fotki ....musiałem usunąć. Polecenie wyższych przełożonych ;)

OCENZUROWANE

Pozdrowienia dla księgowych z Expolu.
Awatar użytkownika
Zbyszek
Posty: 968
Rejestracja: 04 gru 2010, 21:55

O:60x60 warsztat w kuchni

Post autor: Zbyszek »

No i Romek w końcu masz swoje miejsce na ziemi :woohoo: o mieszkanku nie wspomnę.
Pozdrawiam!!!
Awatar użytkownika
RomekS
Posty: 3205
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:60x60 warsztat w kuchni

Post autor: RomekS »

Zawiasy musiałem zmienić, gdyż
te podnoszone pionowo zostawiały prześwit tylko 40 cm zamiast 60.

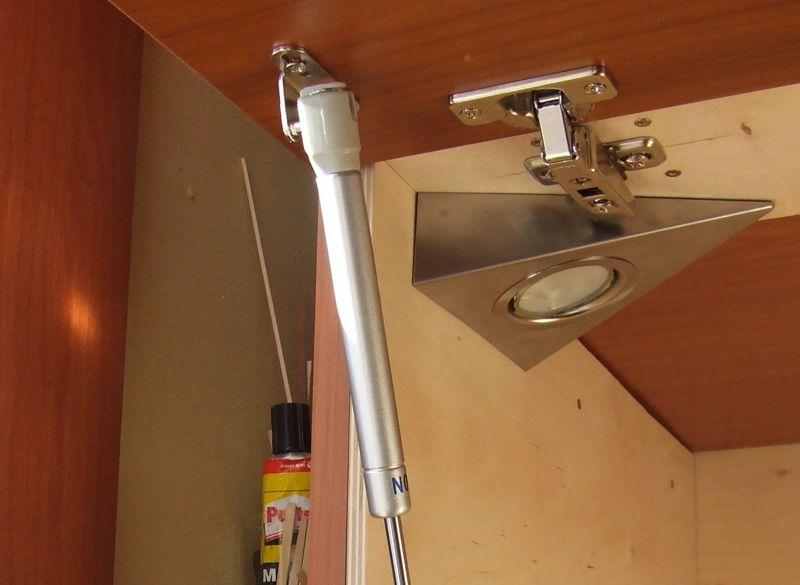

Zastosowałem podnośniki pneumatyczne 100 N.
Drzwiczki ważą 4,5 kg.

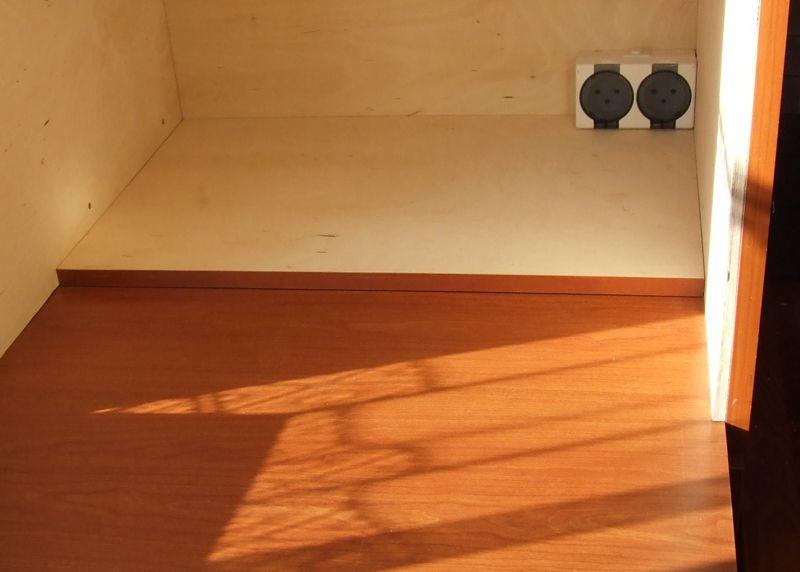

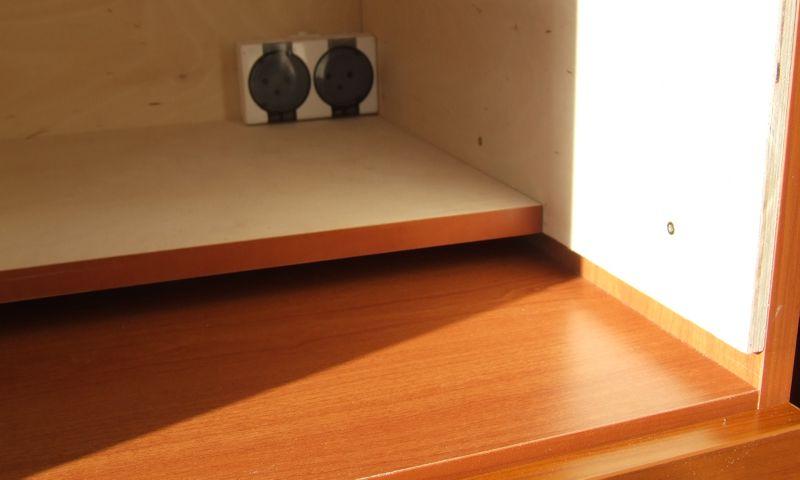

Wnętrze obiłem sklejką 8 mm, w którą bardzo łatwo wbija się gwoździki.
Na razie "aranżacja" na chybił trafił. Zawsze można wyciągnąć gwoździki i wbić je w innych miejscach.
Blat roboczy wysuwa się z pewnym oporem. Na prowadnicach trzeba by było go blokować.
Ten blat jest stabilny i mocno zamocowany.

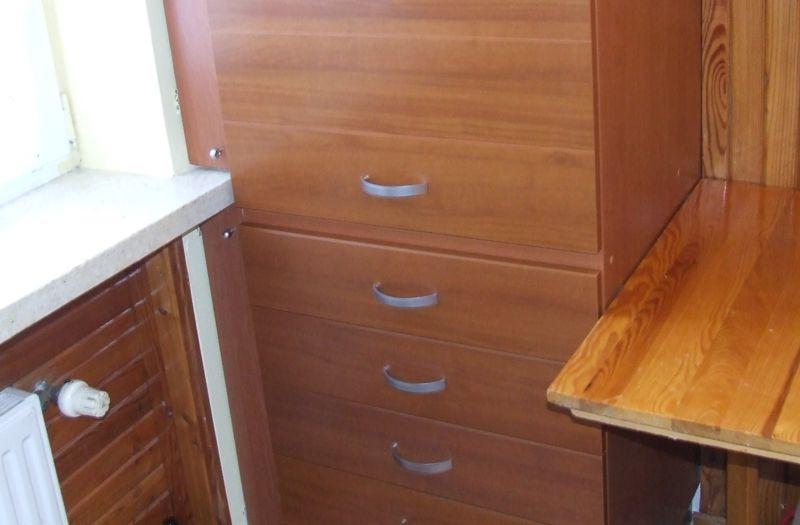

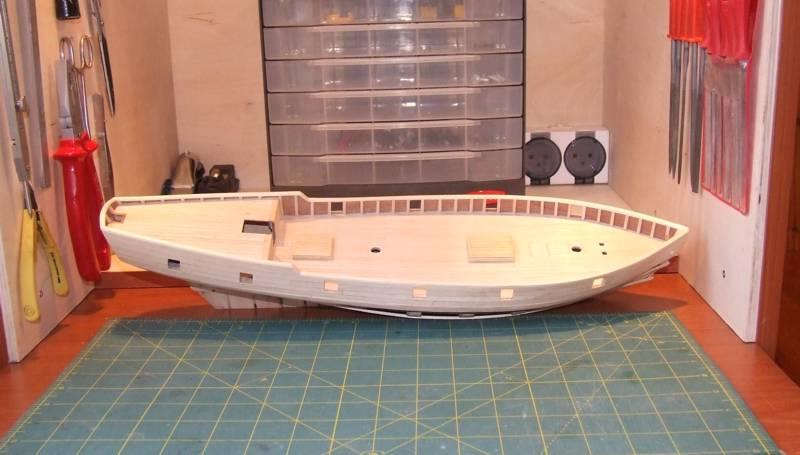

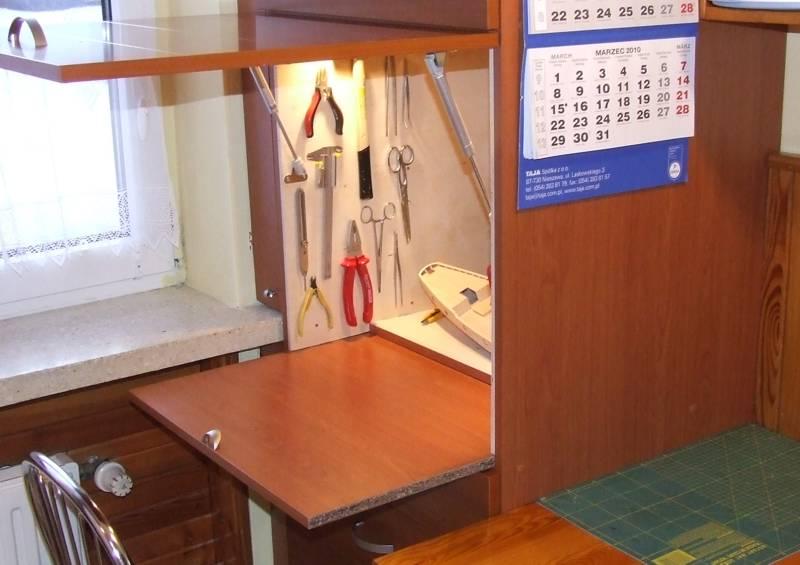

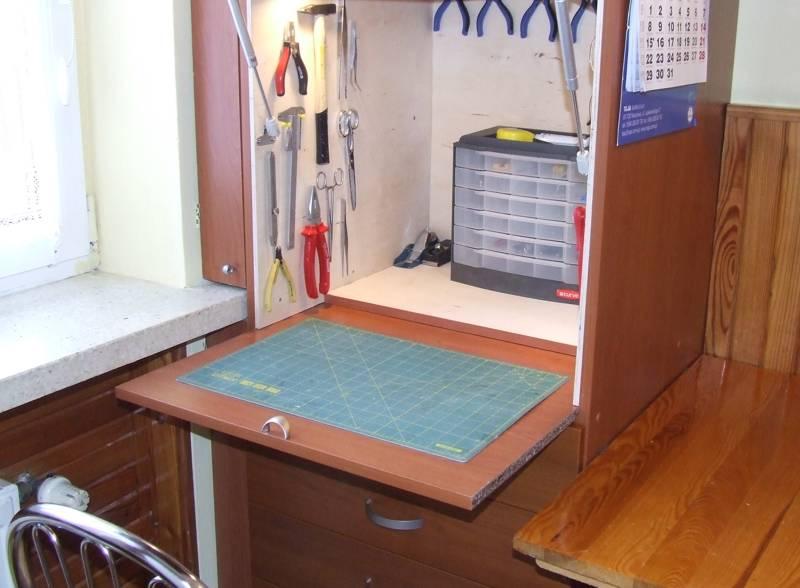

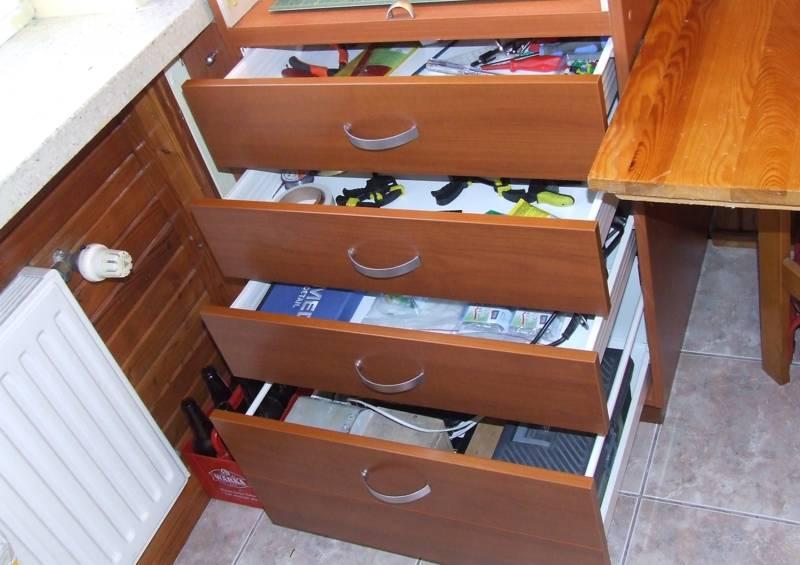

Reszta na fotkach.

Obrazek



Obrazek



Obrazek



Obrazek



Obrazek
Awatar użytkownika
RomekS
Posty: 3205
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:60x60 warsztat w kuchni

Post autor: RomekS »

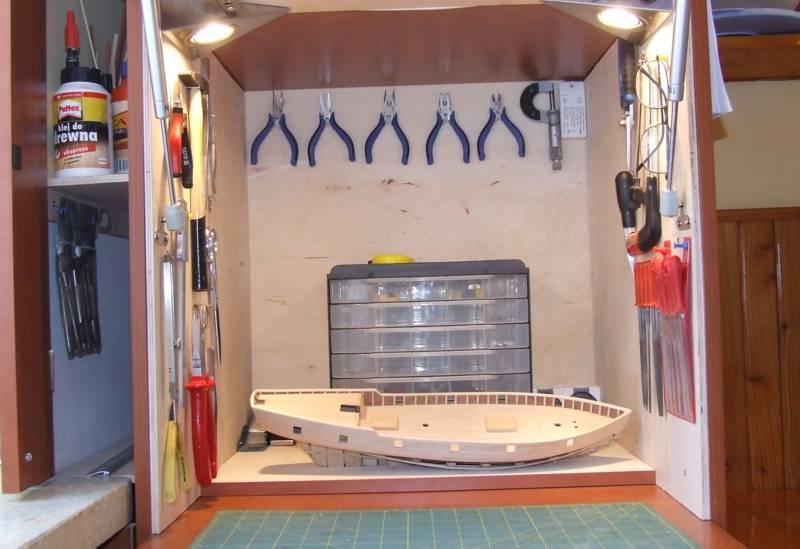

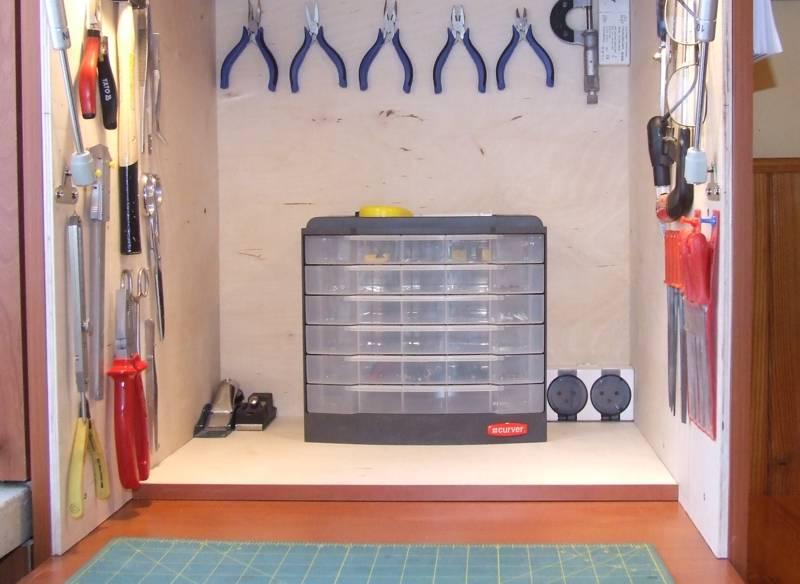

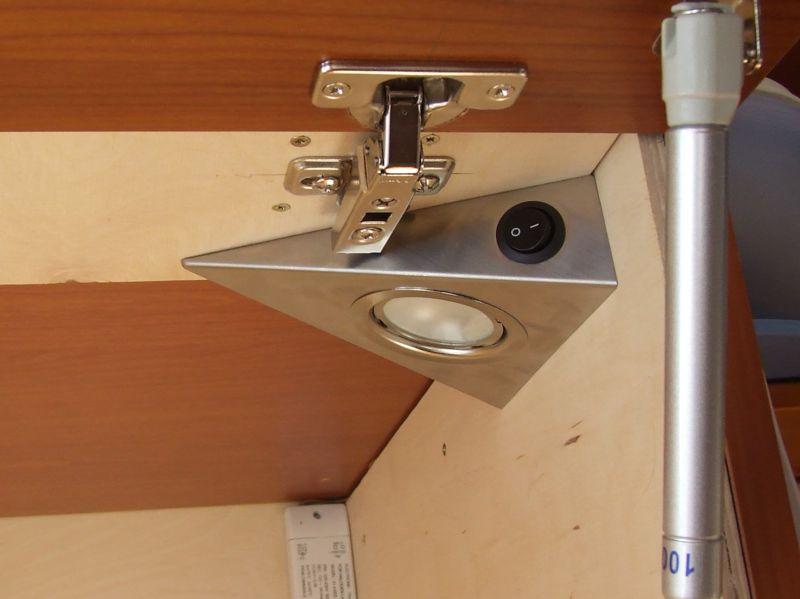

Oświetlenie halogenowe 2x20 W (12 V). Dodam jeszcze halogenek 50 W/220V.
Miejsca sporo. Trzeba tylko będzie zapamiętać gdzie co jest.
Na tylnej ściance będą jeszcze dorobione półki.



Obrazek



Obrazek



Obrazek



Obrazek



Obrazek


.
Obrazek
Awatar użytkownika
krzwoj
Posty: 29
Rejestracja: 04 gru 2010, 21:56

O:60x60 warsztat w kuchni

Post autor: krzwoj »

Gratulacje Romek, Twój podręczny warsztacik prezentuje się naprawdę wyśmienicie. Pozdrawiam.
Awatar użytkownika
PanLipazMiodem
Posty: 357
Rejestracja: 04 gru 2010, 21:56

O:60x60 warsztat w kuchni

Post autor: PanLipazMiodem »

Genialne dla małych pomieszczeń
Awatar użytkownika
Andrzej1
Posty: 1568
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}

O:60x60 warsztat w kuchni

Post autor: Andrzej1 »

Witaj(cie)
A parapet nie uwiera w lewy łokieć ?

Z ukłonami
Andrzej Korycki
