Listwa burtowa -pomocy!

[Irek350]

Witam
Mam pytanie do bardziej obeznanych konstruktorów.

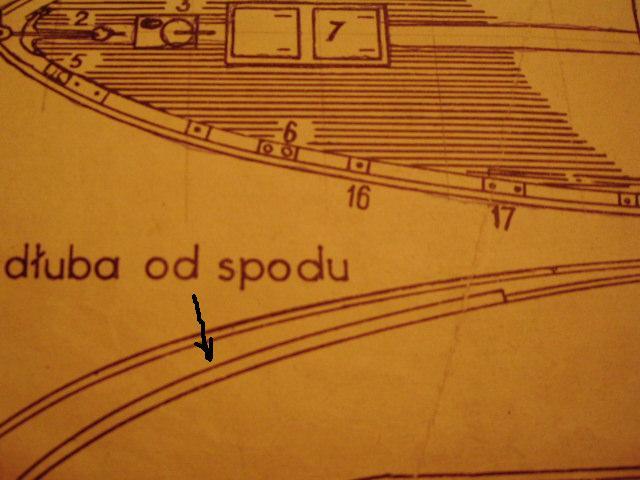

Czy listwa (zaznaczona strzałką) na pierwszym rysunku, powinna wystawać pod kątem prostym w stosunku do lini wręg, czy linii wody ? ? ?

[Handszpak]

Po pierwsze co to są za plany i czego. Po drugie to akurat tego o co pytałes nie widac bo zasłoniły to te twoje linie.

[Irek350]

Są to plany Polskiego Ścigacza Okrętów Podwodnych.
Właśnie w tym problem, że mój rysunek niczego nie przesłonił.
Na rysunkach wręg nie ma tych listew i stąd moje pytanie.

[Zbyszek]

Tu masz fotkę z podobnym rozwiązaniem

[Irek350]

Dzięki Zbyszku, ale u mnie jest wyraźnie wystająca listwa, a na tym obrazku jest tylko wypukłość .
Wystaje na jakieś 4-5mm (przy mojej skali modelu)

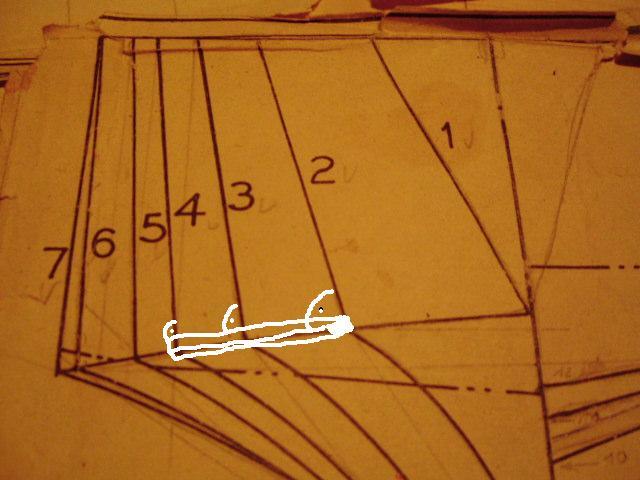

Może ten obrazek będzie lepszy:

[Handszpak]

Mam tu zdjęcie twojej jednostki możliwe że już widziałeś, ciężko stwierdzić jak idzie ta belka, ale moim zdaniem tak jak u ciebie na rysunku z prawej strony.

[Irek350]

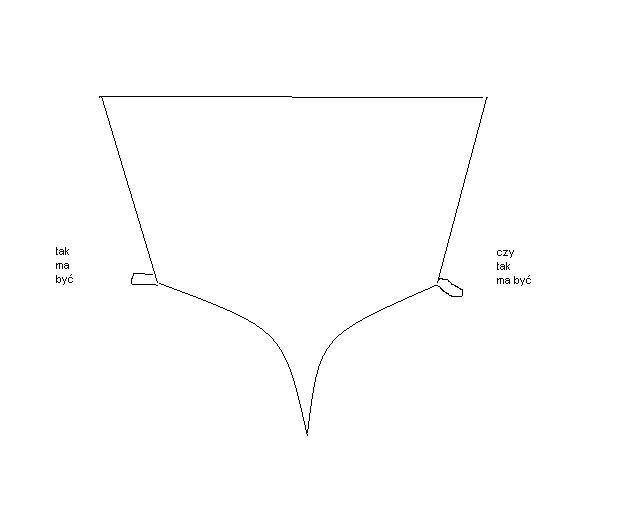

Też mi się wydaje, że powinna iść tak jak mówisz, czyli wersja prawa (niekoniecznie sprawiedliwa).
Chyba tak wykonam ten element.
Dziekuje wszystkim za pomoc i do zobaczenia przy następnym problemie ;)

[Irek350]

Holender, dwa razy mi sie klikło. :angry:
