MARSY / PLATFORMY MASZTÓW


Temat który poruszam (z dużym wyprzedzeniem, gdyż zaczną się pojawiać od 128 numeru) to platformy masztów czyli marsy.
Jak się można zorientować z zachodnich instrukcji, marsy są niestety bardzo, ale to bardzo uproszczone (sklejka - bez oklejania deskami, saling - podpora marsa i promieniście naklejone listewki).



Jak na okręt królewski, bardzo zdobny, z drugiej połowy XVII w (przypomnę francuski barok w rozkwicie, z najsłynniejszą budowlą jaką był pałac w Wersalu) takie uproszczenie aż razi w oczy ;-)
Zakładam wątek, żeby zebrać wszelkie informacje dot. marsów z epoki, aby można było z czystym sumieniem dodać coś od siebie ;-) (jak będzie czas i ochota, a i wzorce będą odpowiadać ;-) ).

PLATFORMA - MARS

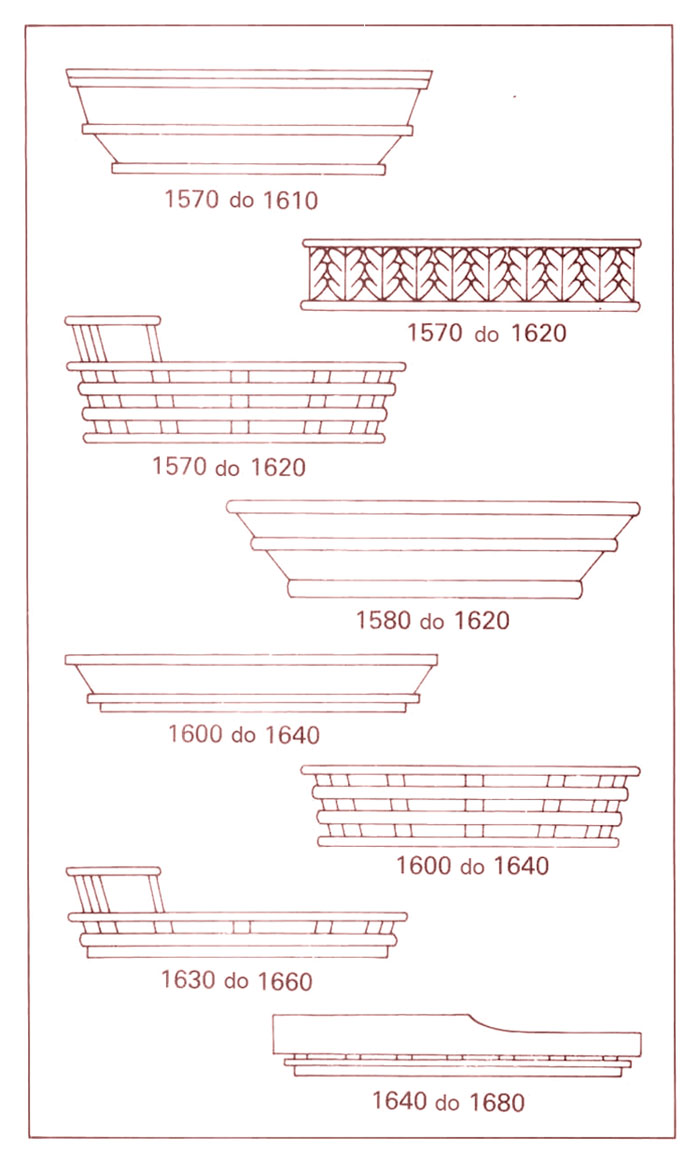

W literaturze znalazłem przykłady XVII w. platform



Jak widać na marsie z repliki Golden Hind "pokładzik" platformy jest z desek (czego brak w kolekcji).

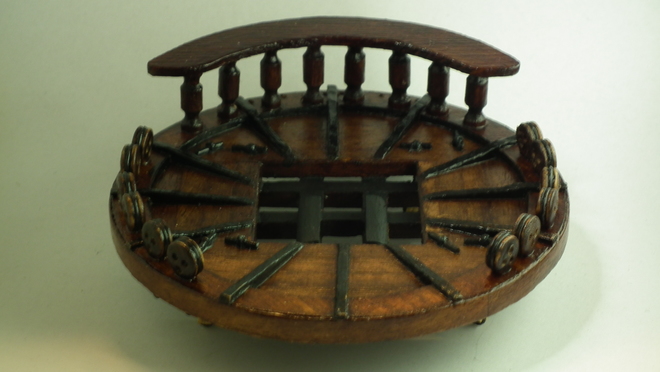

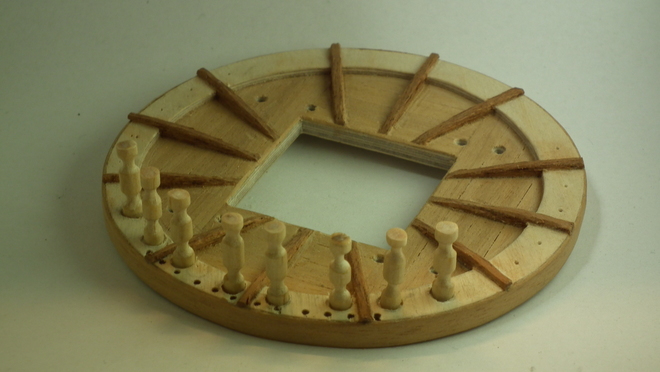

Modernizując mój GALEON zdecydowałem się również zmodyfikować platformy (mimo, że nie były tak ubogie jak w SR), które zrobiłem na wzór kolekcji - dodałem jeszcze jedną obręcz, ze wspornikami pod kątem, nieco zwiększając ich średnicę



oraz zwiększyłem dwukrotnie (z 8 na 16) ilość wsporników pierwszej obręczy.



Nie tylko mnie nie przypadły do gustu platformy z kolekcji. W relacjach SJB znalazłem rozwiązania modyfikowanych platform, które nie ukrywam zainspirowały mnie do zmiany:


mars fokmasztu




mars grota

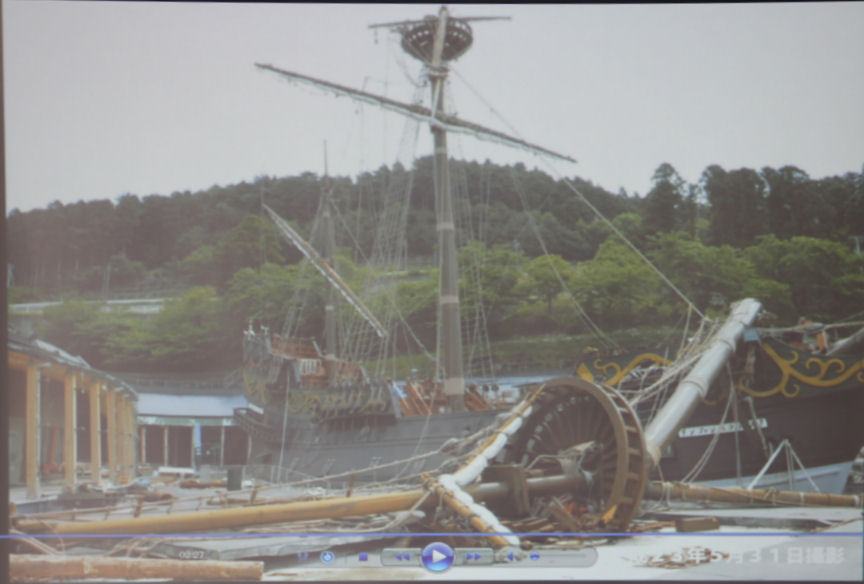

Na marginesie dodam zdjęcie marsów z japońskiej repliki SJB



gdybym wtedy miał to zdjęcie, wzorowałbym się na nim.

Dobrym przykładem są też marsy z ostatnich kolekcji jak Sovereign of the Seas czy Vasa.

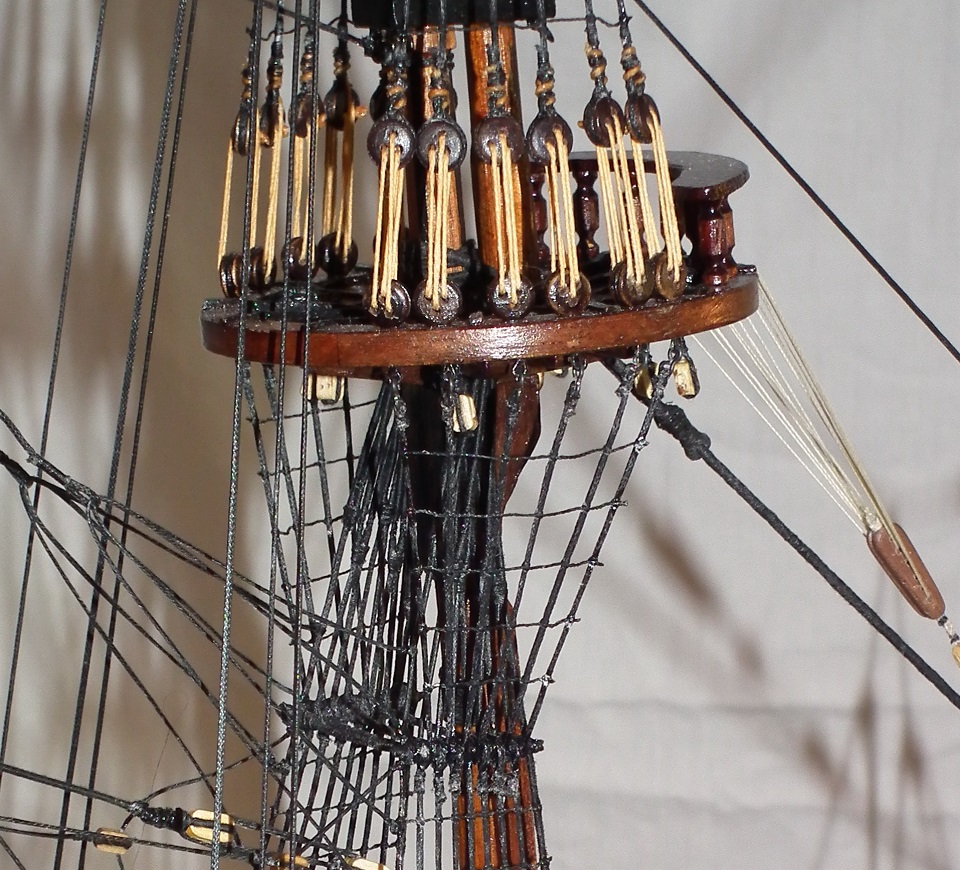

W kolekcji SotS marsy wyglądały tak:


zdjęcie z relacji Marka

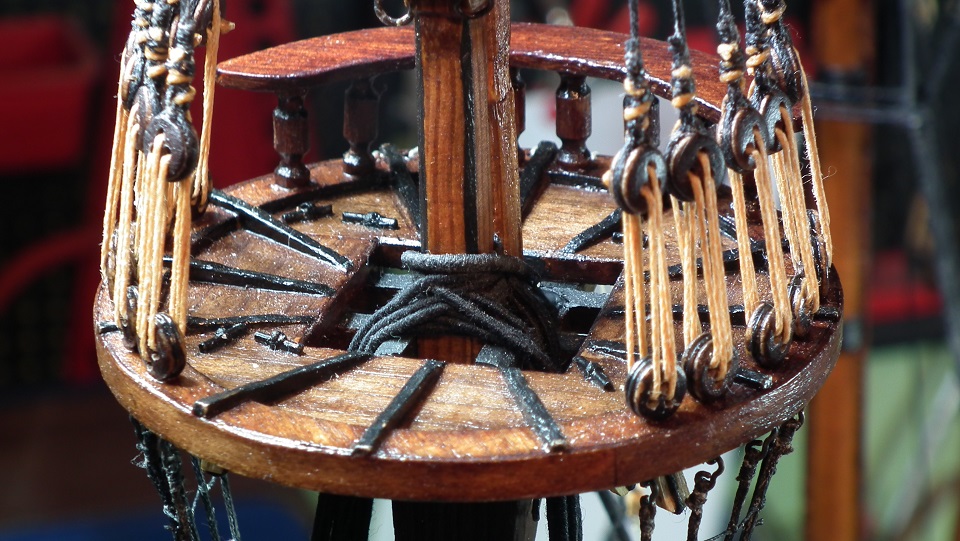

a w Vasie tak:


zdjęcie z relacji Marka

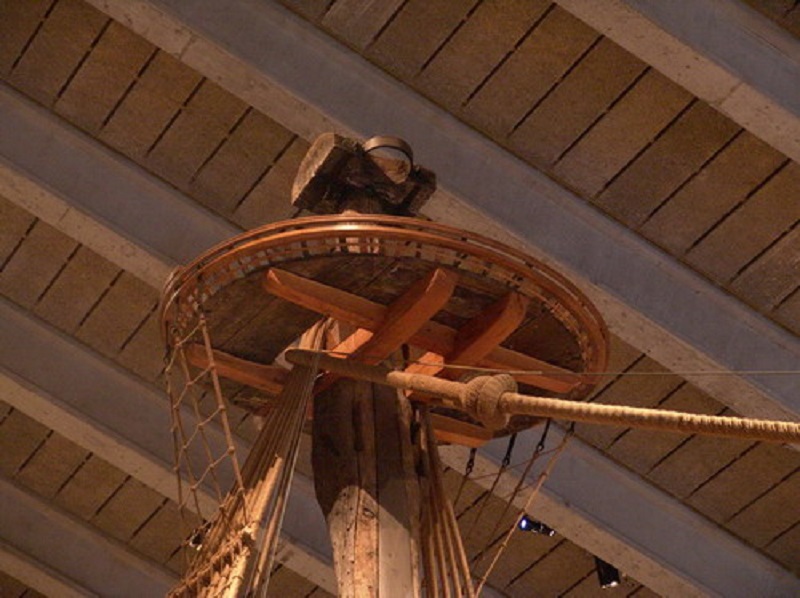

rekonstrukcja marsa w muzeum w Szokholmie

WALORYZACJA


Uproszczenie z kolekcji SR można zmodernizować choćby dodając "reling" z tralek:

https://modellbygge.ifokus.se/articles/55f145c1ce12c408b700023e-le-soleil-royale-del-15#43








Jak widać, kol. modelarz poszył sklejkę platformy listewkami, ścienił i zeskosował listwy "promieniste", dodał obręcz, i okleił krawędź okrągłej podstawy. Dodał też przewiąz sztagu z wieloramiennikiem/nawlekiem.



Wklejajcie kolejne przykłady, może ktoś wykorzysta do waloryzacji.
_________________



Na przykładzie powyżej, ta "balustradka" - reling wygląda dużo lepiej niż na moim przykładzie - modelarz dał cieńsze tralki i odpowiednią ich ilość (po 14 na fok i grotmarsie), ponadto widzimy też większą liczbę listewek "promienistych".

Pierwszy post poszerzyłem o opis m.in. przewiąz sztagu.

Zobacz też temat:
» Takielunek » Elementy olinowania
http://santisimatrinidad.jun.pl/viewtopic.php?p=17158#17158
_________________
Pozdrawiam
Karol
.
