Temat w opracowaniu, uzupełniany o nowe info.


UZBROJENIE


W poście na swoim forum, na temat uzbrojenia Soleil Royal pan Krzysztof Gerlach napisał:
    Teoretycznie miał nosić 110/120 dział, czyli
    28 armat 48- i 36-funtowych,
    30 dział 18-funtowych,
    28 dział 12-funtowych,
    20 dział 6-funtowych
    i od 4 do 14 armatek 4-funtowych.

    W praktyce różnie z tym bywało, np. w maju 1692 był uzbrojony w 104 następujące działa:
    28 sztuk 36-funtowych,
    30 sztuk 18-funtowych,
    30 sztuk 12-funtowych,
    12 sztuk 6-funtowych
    i 4 działka 4-funtowe.

    W wariancie 110-działowym na trzech pokładach niósł w sumie 90 dział, na pokładach dziobowym i rufowym razem 16, a na rufówce - 4 sztuki.




Wg noty biograficznej z francuskiej Wikipedii Soleil Royal został uzbrojony początkowo w 98 dział (36, 18, 12, 8 i 4 funtowych) na trzech pokładach, forkasztelu i rufówce, a następnie 104 działa.

I chyba 104 działa ma model w kolekcji - po przeliczeniu ambrazur na zdjęciu tak mi wyszło.



30 dział na pierwszym pokładzie działowym - 26 dział na burtach i 4 na rufie;
30 dział na drugim pokładzie działowym - 28 dział na burtach i 2 działa pościgowe na dziobie;
28 dział na burtach trzeciego pokładu działowego;
6 dział na forkasztelu;
8 dział na śródokręciu;
2 działa na ćwierćpokładzie;
co daje w sumie 104 działa.

Do modelu będzie potrzeba 28 dział najmniej dwóch kalibrów (z lawetami) i 76 atrap dział dwóch wielkości - do sprecyzowania ilości poszczególnych kalibrów.



atrapy i działa z kolekcji


Po roku 1688 Soleil Royal został dozbrojony o kolejne działa, cyt. "...okręt uzbrojony w 112 armat z brązu - 36, 18, 12, 8, 6 i 4 funtowe...". Pomiędzy 1670, a 1692 r. ilość też ulegała zmianie (od 110 do 114 dział). Znalazłem kilka konfiguracji na francuskich portalach (linkowałem relacje w LINKOWNI).

W jednej relacji znalazłem informacje na temat wersji 114 działowej brak roku, ale za to z rozpisaniem kalibrów (brak informacji o działach 6-funtowych):
30 dział 36 funtowych - 15 dział na każdej burcie pierwszej baterii (pierwszy pokład działowy);
30 dział 18 funtowych - 15 dział na każdej burcie drugiej baterii (drugi pokład działowy);
30 dział 12 funtowych - 15 dział na każdej burcie trzeciej baterii;
20 dział 8 funtowych i
4 działa 4 funtowe, razem 114 dział.
Brak lokalizacji, ale to są te na widocznych pokładach.


Jeszcze jedno info o wersji 110 dział w całości z brązu.

https://5500.forumactif.org/t54-soleil-royal-1692#109

30 canons de 36 en première batterie plus deux sabords dits de chasse
30 canons de 18 en deuxième batterie
30 canons de 12 en troisième batterie
10 canons de 8 sur le Gaillard arrière
6 canons de 8 sur le Gaillard avant
4 canons de 4 sur la dunette

30 dział 36 funtowych - 15 dział na każdej burcie pierwszej baterii (pierwszy pokład działowy);
30 dział 18 funtowych - 15 dział na każdej burcie drugiej baterii (drugi pokład działowy);
30 dział 12 funtowych - 15 dział na każdej burcie trzeciej baterii;
5 dział 8 funtowych na burcie pokładu rufowego - razem 10;
3 działa 8 funtowe na burcie forkasztela - czyli 6 na obu burtach;
4 działa po 4 funty na rufie.
cyt.: " ... Przypominam, że ambrazury odwrotu [na pawęży] i pościgowe [na dziobie] nie były uzbrojone, podobnie jak pierwsza ambrazura pierwszej baterii [na pierwszym pokłądzie działowym]. ..."

____________________________________________________________________

W poście
https://5500.forumactif.org/t2470-soleil-royal-1669-collection-altaya#73883

kolejna informacja:
"... 110 dział? Ahh .. W „zestawie” znajdują się:
2 na płycie głównej - pościgowe na dziobie,
4 pod pawężą,
24 na pierwszym pokładzie (3. linia);
28 w drugiej linii
26 w pierwszej linii
12 na drugim pokładzie,
10 na 3 i 4 pokładzie,

Dodam 2 kanony w pierwszym wierszu, w sumie zrobię 106 dział! ..."

______________________________________________________________

SOLEIL ROYAL - działo

W dalszej części przedstawię materiały przydatne w waloryzacji dział.

O ile mnie pamięć nie myli to zachowała się lufa działa (1670) z Soleil Royal w muzeum w Tatihou, kaliber 24, waga 2259 kg, długość 3,62 m.




grono przedstawia głowę rogatego satyra, fauna






Popiersie Ludwika XIV



Symbol słońca



Herb Delfina





Dekor "pyska"



Ponadto na lufie są umieszczone lilijki


_________________

MODEL LUFY

Jak zwykle przedstawiam przykłady przydatne w waloryzacji. Głównie na francuskich forach (ale nie tylko) można znaleźć wszelkie materiały związane z wyglądem luf, lawet i ogólnie dział z XVII w. przypisując je Soleil Royal jak np. rysunek poniżej


dekor lufy z brązu wersja 1670 r.

Tylko ta lufa jest z 1689 roku jak widać na innym rysunku.



Najważniejsze, że delfinki się zgadzają i "głowa fauna" jako grono Wink.


i jest w necie sporo wzorów "replik" wzorowanych na tym dziale, jak np. lufa w skali 1:24








LAWETA










Arrow Tylko dla zalogowanych na forum:
https://www.segelschiffsmodellbau.com/t513f221-Pndr-Kanone-der-Soleil-Royal-M.html#msg3477


SZKUTNIK napisał:

Ahoj!

Lufy możemy wykonać w różnych skalach. Cena takiej lufy do zestawu wynosi 1.50 PLN za sztukę, lub komplet luf do Soleil Royal (104 sztuki) - 100 PLN + koszt przesyłki.

Projekt SZKUTNIKOWEJ LUFY do okrętu SOLEIL ROYAL wygląda tak.




Teraz trzeba dopasować kaliber, wykonać matki, przygotować formy i można odlewać.


Jak widać projekt wzorowany na dekorze działa z muzeum, są nawet lilijki


Lufy Alexa Baranowa





Jak zobaczycie ofertę w sklepie, wykonywał jeszcze lufy dla kilku innych francuskich żaglowców.

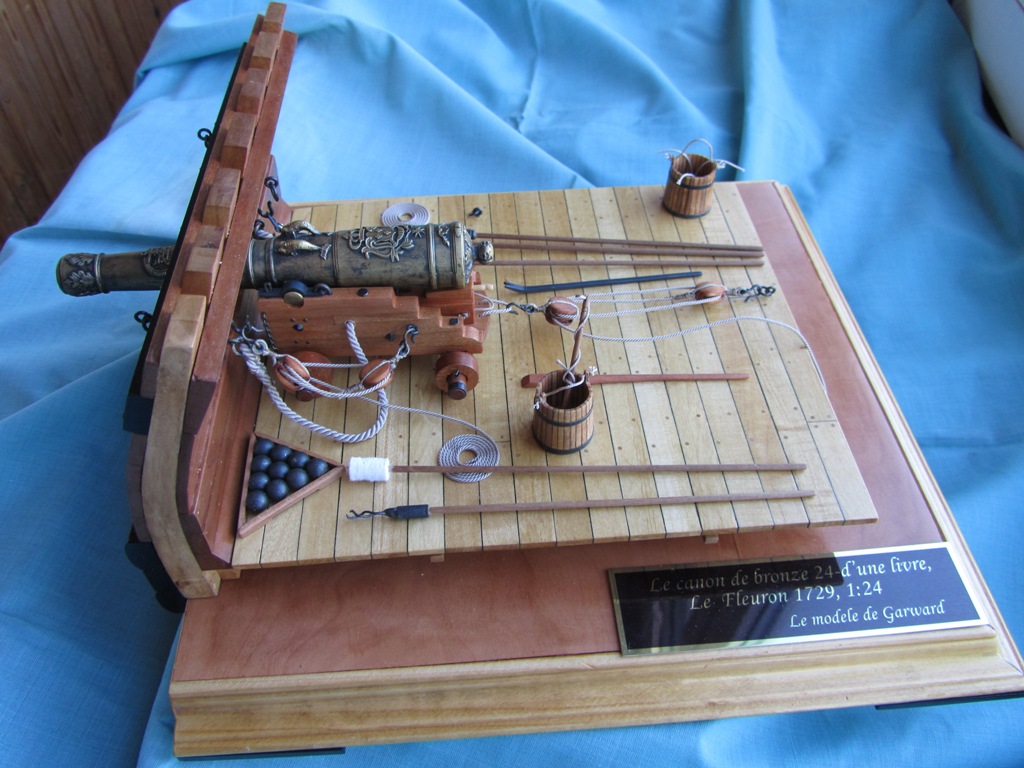

Lawety XVII-XVIII w. w dioramce Le Fleuron
http://santisimatrinidad....php?p=3702#3702




Nowa kolekcja

Działo z lawetą w wersji obecnie wydawanej na zachodzie i wschodzie - zestaw Artesania Latina, prezentuje się znacznie lepiej, i jak widać jest wzorowane na tym muzealnym.
Na lufie jest dekor, delfinki i nawet charakterystyczne grono na deklu w kształcie rogatej głowy.



Drobne elementy okuć na burcie lawety są odzwierciedlone na blaszce - kolejne nowum jak blaszki poprzeczki kotwicy.
No cóż jest to jakieś uproszczenie modelarskie (producent zapewne ułatwił pracę niewprawnym amatorom), pamiętać należy, że w prawdziwych lawetach nie stosowano takiego zabiegu.
Lawety były z drewna i metalowych okuć oraz innych drobnych elementów.





Elementy działa Soleil Royal


Niestety nie spotkałem możliwości nabycia dział z dekorem i jak nie mamy możliwości toczenia własnych luf możemy zakupić lufy bez dekoru i takowy wykonać samemu.

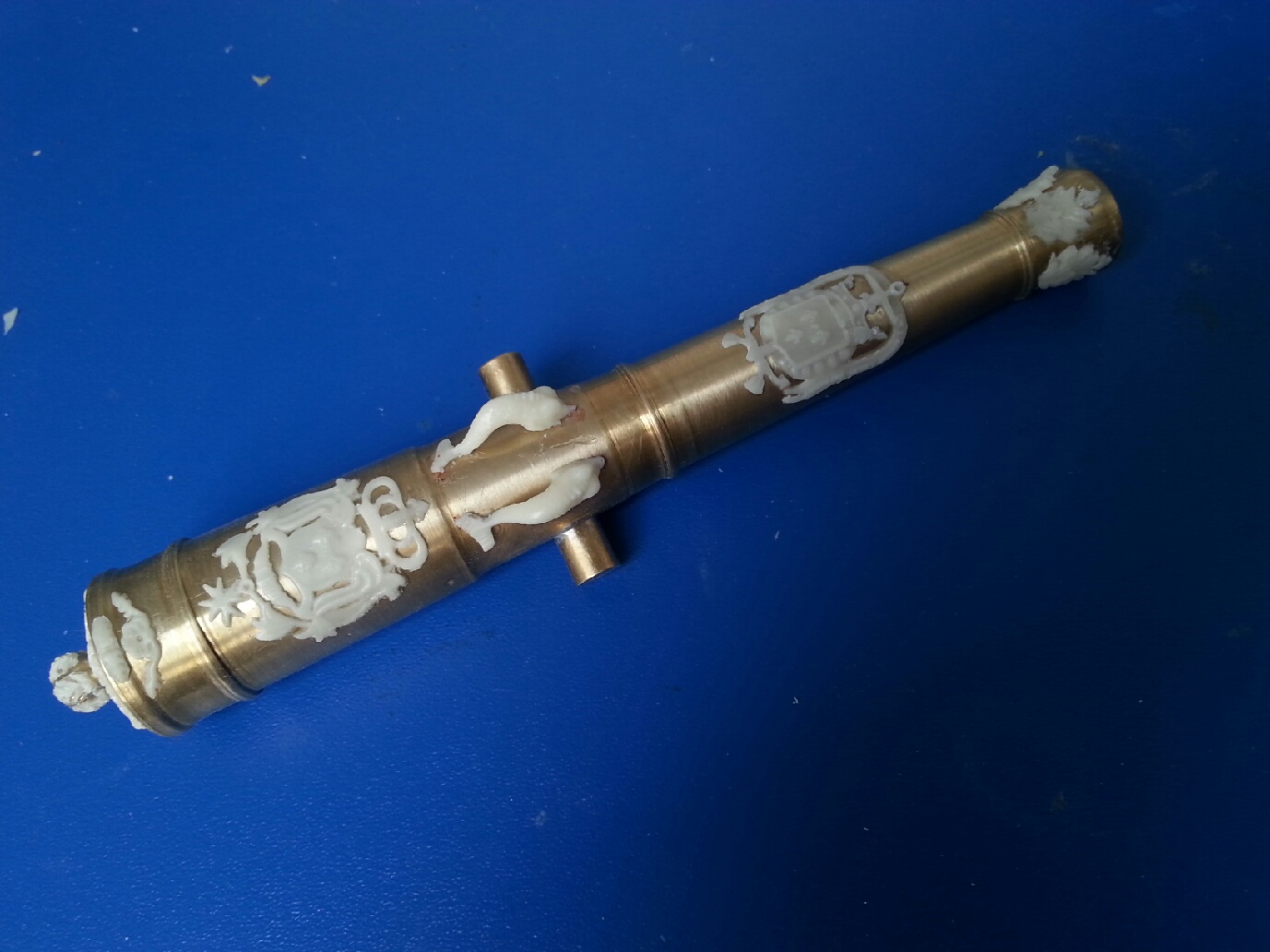

Jak robić profesjonalny dekor na lufach można prześledzić w relacji kol. tadheus
http://www.koga.net.pl/fo...php?f=7&t=45932


DZIAŁO






lufa z epoki


Laweta kontynentalna XVII w.




Różne typy lawet XVII-XIX w.

laweta kontynentalna XVII-XVIII w.; laweta angielska XVII-XIX w.; laweta kontynentalna XVII-XIX w.




Laweta kontynentalna



Kaziu na Kodze robił lawety i działa do Soleil Royal

http://www.koga.net.pl/fo...?p=37630#p37630










___________________________


____________________________
Pisałem, że nie znalazłem luf z dekorem, ale jest taka opcja, mianowicie na stronie


można zamówić same lufy jak i z lawetami do modelu Soleil Royal Hellera w skali 1:100.
Jeden z kolegów dostał informacje od właściciela, że może on wykonać lufy w skali 1:70 do modelu z kolekcji.

jak np. lufa za 81 eurocentów (0,81 euro)


Przy 28 lufach to coś ok. 22,68 euro.


48 dział za 26 euro - tu 28 luf za 15,17 euro (jedna lufa ok. 55 eurocentów) + koszty przesyłki i zostaje 20 luf. Przy pięciu chętnych trzeba 3 paczek (144 szt.) i zostają 4 lufy - jeden będzie poszkodowany.

Jest też opcja samych lawet i dział z lawetami






Z oferty na stronie zrozumiałem, że potrzeba 60 dział (do modelu Hellera), a jedna paczka ma 30 dział i ich koszt to 75 euro - poprawcie jak coś źle zrozumiałem.
