Re: Beagle Occre ref.12005 Scala 1:60
: 14 wrz 2020, 03:46
autor: TomekA
Sylwsz pisze:Tomek Twoje koło to nawet nie chce zgadywać z ilu elementów się składa
Pewnie wszystko ręczna robota ,gratuluje mega cierpliwości.
Do takich detali pewnie i odpowiednie narzędzia są potrzebne.
Wracając do mojego problemu to akurat o inny detal mi chodzi tu akurat zanaczylem
czerwona obwódka.
Bez tytułu.png
to instrukcja
to filmik instruktażowy
jeśli trzymać się książki to po obu stronach jest miejsce tylko na jeden pin
Albo jest to tylko pusta poprzeczka i tak to wygląda.
Myślę że tak to trzeba zrobić
Jezeli dasz te nagle (czy piny - jak je nazywasz) tak, jak jest pokazane na tych ilustracjach, to potem nie bedziesz w stanie okrecic tam linki od zagli - albo te nagle sa za grube, albo sa zbyt ciasno rozstawione i prawie nie ma miedzy nimi przestrzeni na linki!
PS: Do budowy takiego podwojnego kola sterowego trzeba miec tokareczke, etc...
Tu masz dokladny opis wytoczenia malenkiego podwojnego kola sterowego do mego modelu HMS Victory skala 1:98
viewtopic.php?f=10&t=44975&p=50793&hilit=kolo+sterowe#p50793
Re: Beagle Occre ref.12005 Scala 1:60
: 16 wrz 2020, 00:08
autor: Sylwsz
W tym modelu nagle są absolutnie nie w tej skali i byłoby je trzeba zrobić całkiem od od nowa.
Taka tokareczką jak czytałem w Twoje udostępnianej relacji Tomek na pewno byłoby to możliwe
Bardzo ciekawa lektura która pokazuje jak wiele wyzwań jest modelarstwie ..
Wykonałem ten element
I wygląda on tak
odległości miedzy naglami nie wyszły aż tak ciasno
lecimy dalej i tu są znów schody
w malowaniu sugerowałem się tym zdjęciem z repliki
pierwszy problem wygięte elementy wg szablonu tzn z małą poprawką kształtu spostrzeżoną w książce
nie daje w ogóle symetrii , końce sa na rożnej wysokości i będę musiał je wygiąć jeszcze raz
drugi problem
wychodzi na to ze będę musiał znów odkleić schodki i je zmodyfikować ponieważ kont pod jakim są przyklejone przeszkadzają w przyklejeniu w prawidłowym miejscu "windlass", też nie znam polskiej
nazwy
no trzecia modyfikacja
trzeba przyciąć zaznaczona podpory żeby się zmieściły słupki wg tego rzutu zaznaczone miejsce zielonym markerem
no to do dzieła
Re: Beagle Occre ref.12005 Scala 1:60
: 16 wrz 2020, 06:40
autor: TomekA
Ejże, odczytuję te Twoje wpisy, jakby to była jakaś męka! A powinno być odwrotnie - ta budowa powinna dawać Ci satysfakcję i poczucie dumy z własnych zdolności manualnych.
Ha, skoro zdecydowałeś się budować z zestawu, ale modyfikować go wg. tej książeczki z AOS, będziesz ciągle napotykał jakieś nieścisłosci, czy uproszczenia zestawowe. Trzeba się tego spodziewać.
Jako początkujący, powinieneś raczej,- tak myslę,- albo budować w 100% z zestawu, albo wzorować się tylko na w/w książeczce - albo jedno- albo drugie, nie oba naraz, aby uniknąć frustracji. Frustracja jednak będzie, gdy będziesz zmieniać zestaw i wzorować się na książce AOS.
Książeczka jest dokładniejsza, choć i tam zauważyłem pewne błędy...
Po drugie, czy Ty czasem nie pomyliłes ilustrację książkową oznaczoną jako rysunek E10 z rysunkiem E5?
Na rysunku E5 masz tzw. "Main jeerbits with attached winch" (pachoły od głównego masztu z przylegającą doń Wyciągarką), a na rys. E10 jest "Windlass - Kołowrót z przynależnymi tam Fore topsail sheet bits" (pachoły od górnego żagla na fokmaszcie). Przestudiuj te rysunki uważnie.
Na rys. E10 jest powiększenie tego elementu ze str. 75, którą załączyłeś w poprzednim wpisie.
Windlass to po polsku znaczy - Kołowrót. Czyli przypomina on swoją funkcją pionowy kabestan (capstan po ang.) Różnica tylko w tym, że kołowrót leży w poziomie. Nie poprawiaj tych korb z drutu - zamontowałeś je prawidłowo - z jednej strony korba jest w pozycji górnej, a jednocześnie ta druga powinna być w pozycji dolnej - grupki marynarzy (dwóch, trzech po każdej stronie) obracają tymi korbami naprzemiennie, wciągając kotwicę na linie/łańcuchu, który się nawija na bęben kołowrotu.
Schody/drabiny powinieneś poprawić - powinny być zamontowane bardziej pionowo - zauważ, że na załączonym przez Ciebie rysunku/planie ze str. 75, dolne końce schodow leżą tuż obok ok. 1/3 długości tej krótszej półki talrepowej z trzema naglami, podczas gdy w Twoim modelu są one bardziej ku rufie, tam gdzie w/w półka się kończy. Czyli leżą pod zbyt małym kątem. Jeśli zmienisz kąt ustawienia owych schodów, będzie wystarczająco miejsca dla w/w korb od kołowrotu.
A w ogóle, to gdzie zauważyłeś, że na w/w pachole (pozioma belka) są cztery otwory na nagle? Ja ich nigdzie nie mogę widziec!
Myśle też, ze nie trzeba skracać tych wsporników do Kołowrotu, by tam dostawić te pachoły - na Twoim rysunku/planie z książeczki widać wyraźnie, że ta pozioma belka od w/w pachołów leży częściowo już pod forkasztelem (linia przerywana tam), pół-na-pół i otacza od przodu fokmaszt, przy czym od tyłu go otacza ten Kołowrót (Windlass).
Re: Beagle Occre ref.12005 Scala 1:60
: 16 wrz 2020, 11:39
autor: Sylwsz
Nie Tomku jeśli chodzi o frustracje to możne tak wyglądać
ale jest wszystko Ok lobię wyzwania i jeśli tylko mam jak i czym to będę starał się to okiełznać
Zawsze to przyniesie to nowe doświadczenia.
Z tym budowaniem zestaw czy AOS wyszło tak samo z siebie. Jak widzę jak jest w oryginale to jakoś tak nie mogę tego zostawić.
Przecież na pocztu pisałem ze będę robił tylko na podstawie zestawu
.
Pojawił się tylko lekki żal ze nie zacząłem jakby od początku się posiłkować książka i pewnych rzeczy już nie poprawie np deskowania rufy ,pokładu itp
Jeśli chodzi o te cztery nagle to na podstawie tego rzutu
policzyłem punkty gdzie łącza się kreski i tak mi wyszło cztery
Jeśli chodzi o kołowrót to chodziło mi o wysokości końców korb z dwóch stron jak widać poniżej powinny być na jednej wysokości u mnie nie są i po jego wklejeniu będzie to na pewno koleć w oczy
Pachoły trzeba będzie przyciąć bo rozstaw jego podpór jest taki sam jak rozstaw podpór blokad kołowrotu tak jak w tym przedstawionym wcześniej rzucie. Jakbym tego nie zrobił to za głęboko by weszły pod forkasztel
Re: Beagle Occre ref.12005 Scala 1:60
: 17 wrz 2020, 13:09
autor: Sylwsz
no i zrobione
Tutaj taki mały patent z gumka patyczkiem i listewką. Chodziło o zachowanie równoległości podpór pachołów z zapadkami po wklejeniu kołowrotu.
drabinki po odklejeniu "oderwaniu"
troszkę skróciłem żeby pod nowym kontem nie wystawały ponad krawędź forkasztelu
Re: Beagle Occre ref.12005 Scala 1:60
: 19 wrz 2020, 10:45
autor: Sylwsz
Re: Beagle Occre ref.12005 Scala 1:60
: 21 wrz 2020, 00:15
autor: Sylwsz
Rozkminiałem kołowrót i łańcuch na nim .
Niby nie ważna sprawa lecz czy aby na pewno jest tak w instrukcji.
Nie mogłem znaleźć jak było oryginalnie.
Znalazłem jednak rycinę z data 1832 i już się stało wszystko jasne.
Chodziło mi jak jest nawinięty łańcuch nie wiem czemu ale ja bym go nawinął od dolo ale jednak jest nawinięty od góry
Re: Beagle Occre ref.12005 Scala 1:60
: 21 wrz 2020, 00:23
autor: TomekA
Zrobiles prawidlowo, tak jak byc powinno.
Przyczyna dla ktorej ow lancuch byl nawijany na beben kolowrotu od gory jego, a nie od dolu jest taka, ze trzeba sobie uzmyslowic kierunek obracania sie owego bebna- tylko w jedna strone, ograniczona tymi zelaznymi zapadkami (pawls) ktore z kazdym obrotem bebna wnikaja w otwory (ząbki) koncentrycznie ponacinane na bebnie i blokuja odkrecanie sie bebna w odwrotnym kierunku.
Moja prywatna odpowiedz na Twe pytanie, nie jest wiec juz aktualna, bo potwierdza tylko to co sam pokazales. Ale, jak nadal chcesz ten skan z ksiazki J. Harlanda, to podaj mi swoj prywatny adres, to Ci go dosle.
A tak to wyglada na australijskiej replice barku Endeavour - (tutaj zamiast owych korb sa wstawiane w beben tzw. handszpaki (handspikes) ktorymi obracano bebnem - jeden z nich jest widoczny, pomalowany na czerwono. Widac tez na pionowych belkach od dzwonnicy (pawl bits) te metalowe, czarne zapadki (pawls) - tu w pozycji uniesionej, co pozwala na obustronne obracanie bebnem. Podczas wciagania kotwic, zapadki te sa opuszczane i ich konce wnikaja w naciecia w bebnie, blokujac samoczynne odkrecanie sie kolowrotu.
Re: Beagle Occre ref.12005 Scala 1:60
: 22 wrz 2020, 18:40
autor: Sylwsz
Dzięki Tomek za jak zawsze świetne i bogate informacje
A ja lecę dalej i następny kołowrót na śródokręciu.

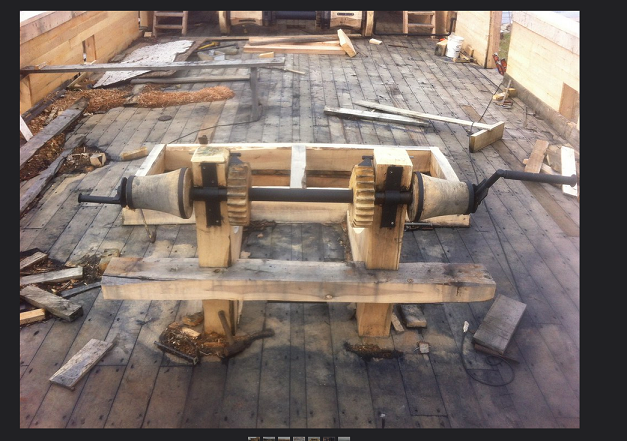

Posiłkowałem się tez tym zdjęciem\
- aaaaa.png (498.27 KiB) Przejrzano 2383 razy
W zestawie są elementy do kołowrotu drewniane nie mosiężne jak na filmiku i to z otworami prawie 2mm
Wiec trzeba było je znów zatkać i jeszcze raz nawiercić do przekrój drutu.
W związku z tym że musiałem to zrobić to zmieniłem też grubość drutów czyli wał pomiędzy bębnami jak jak na pierwszym zdjęciu jest grubszy (rura) od korb. Zrobiłem je jako osobne elementy
Dorobiłem też koła zębate i zapadki ktorych nie było w zestawie
No i ogólnie tak to wyszło
Re: Beagle Occre ref.12005 Scala 1:60
: 26 wrz 2020, 14:58
autor: Sylwsz
Lecimy dalej
Urządzenie na rufie tak na prawdę nie wiem co to jest i do czego służy
Trochę go zmodyfikowałem posiłkowałem się ty rysunkiem
I tak to wykonałem
