kontynuacja

7.06.2015

Beleczki konstrukcji wykuszy.


Wypust w środkowej części dołu galerii rufowej:



cdn.

8.06.2015

Ożebrowanie wykusza.


cdn.

9.06.2015

Okleiłem listewkami wypust po stronie sterburty,


następnie na bakburcie dół wykusza (dolny balkon) i wypust.



cdn.

10.06.2015

Okleiłem dół wykusza na drugiej burcie.


Co prawda nie ten etap, ale już zacząłem przymierzać się do ozdób.


A propos ozdób to producent zestawu mile mnie zaskoczył dając w odlewie lilijki na drzwiach balkonu (detal pojawił się z 50 numerem 2016.02.09, a nie z 32 jak błędnie podałem wcześniej w relacji)


Zresztą wszystkie detale balkonów i wykuszy są odlewami (od 81 numeru 2016.09.14)





cdn.

11.06.2015

Pomału przymierzam się do balkonu, zaczynam od kartonowego szablonu.



Cztery dni później mam podstawę balkonu z forniru.


Najpierw trzeba będzie wykonać dolne okna pawęży, szklenie, następnie wklejenie pawęży, więc podstawa na razie do pudełka.

cdn.

17.06.2015

Okna - próby szklenia


Chciałem uzyskać efekt lanego szkła, więc tym razem urzyłem lakieru akrylowego bezbarwnego, jednak w trakcie wysychania pękał. Zalewanie grubszą warstwą nie dawało takiego efektu o jaki mi czodziło. W ostateczności zdecydowałem się na szybki z celofanu, z jedną warstwą lakieru - tworzy to taką nieregularną powierzchnię.

Przymiarka


Okna balkonu i pod balkonem są w miarę proste do wykonania.
Problemem są okna (imitacje okien) bocznych wykuszy, a właściwie łukowe narożniki.


Najpierw łuki zrobiłem z okrąglaka z otworem, ale w trakcie klejenia kropelką CA łuki zciemniały - to samo by się stało po lakierowaniu - pod malowanie nie ma znaczenia, ale chce mieć w drewnie, więc trzeba wziąć drewno wzdłuż słoi, a nie w poprzek.

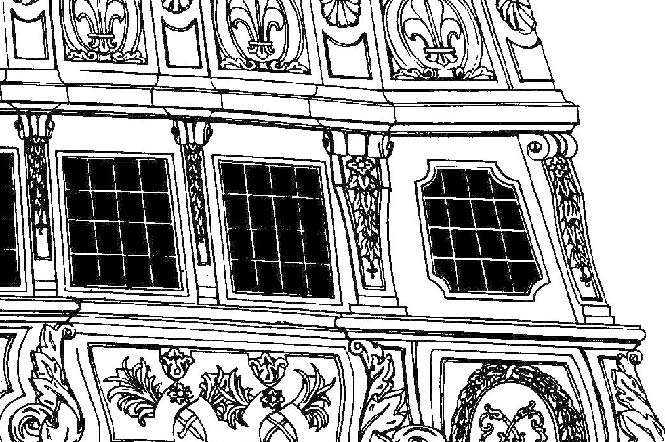

Problemem jest to, że te okna mają pewną grubość, a te wg planu są namalowane (płaskie) w dodatku we wgłębieniu, więc po szerokich konsultacjach biorę się za drugą wersję - malowane.

cdn.

20-21.06.2015

Dolne okna skończone, wklejone i oszklone


Wziąłem się za malowaną imitację okna.
Ściankę zrobiłem z trzech warstw forniru


i chociaż mnie ta wersja nie przekonuje, spróbowałem z malowaniem.


Gołym okiem (a nawet w okularach ) nie wygląda to najgorzej, ale zdjęcie obnaża wszelkie niedoskonałości, kicha.
Element pawęży wkleiłem do reszty modelu, następnie podstawę balkonu i przymiarka.




Tak jak przewidywałem, nie podoba mi się - gdyby pozostałe też były malowane, to jeszcze by uszło.

cdn.

22.06.2015

Kolejne podejście do tematu "kratownicy" okna.
Zrobiłem je jak wcześniej z pasków forniru, tylko ścieniłem do grubości forniru czyli do 0,6 mm. I pojawił się problem. Przez nieprecyzyjne nacięcia szczelin, większość "wąsów" ledwo się trzymała lub poodpadała.
Przy wklejaniu trudno utrzymać kierunki - co widać na zdjęciach.


Na powiększeniach PORAŻKA,


ale lepiej się integruje niż malowane.


cdn.

Modelowanie "wisi na kołku", to może z relacją coś ruszy...

23.06.2015

Ścianki boczne wykuszy


Ścianki robię z trzech warstw. W środkowej otwór podklejony czarną płyciną, a po bokach ramki tworzące pilastry, zwieńczone "wolutami".


I na drugą burtę.


Myślę, że ornamencik będzie pasował na boczne pilastry.


cdn.

25.06.2015

Między dolną częścią wykusza na sterburcie, a podstawą balkonu wkleiłem listewki robiąc stelaż na ścianki wykusza i okno.


I na drugiej burcie (bakburcie).


Przymiarka okna wykusza na sterburcie.


To okno jest atrapą "okna w oknie" tzn. na modelach ma czarne tło i wycięcie na mały świetlik w środkowej części.



Zrobiłem drugą ściankę.


Wkleiłem obie ścianki wykusza sterburty i przymiarka okna;


cdn.
