kontynuacja

W "plecach" figurek powybierałem materiału, aby maksymalnie dopasować do naroża burty i lustra.
Konsole przymierzam w dwóch wariantach.


Po okręceniu modelu na drugą burtę przymiarka drugiej figurki i konsoli.



Konsole


I to na razie tyle.


cdn.

kontynuacja

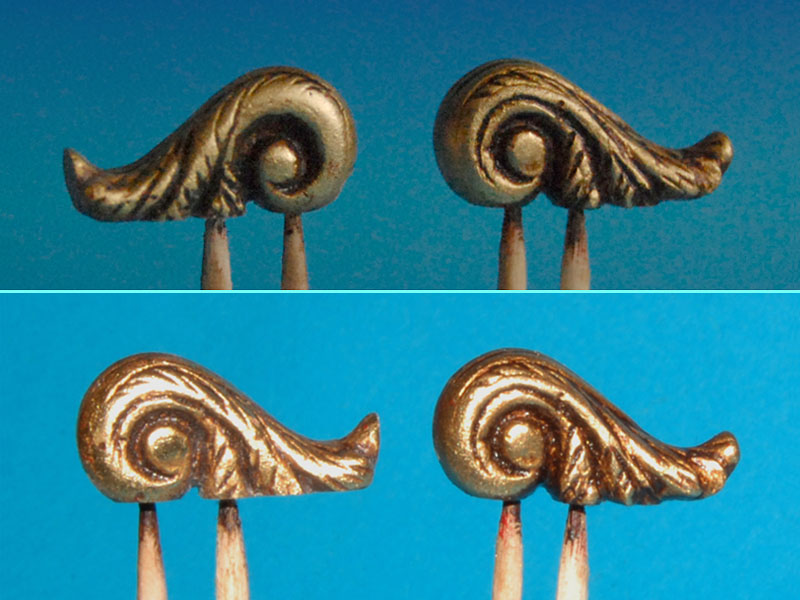

Detale na konsole pomalowałem podkładem, pozłociłem i spatynowałem:


Jeszcze jeden detal konsoli - podstawa na której stanie figura. Powiem szczerze, że tu miałem znów dylemat czy konsolę z podstawą dać tak jak na zdjęciach poniżej, czy zgodnie z liniami listew na burcie (ta opcja bardziej mi odpowiada, lecz to wiąże się z innym uformowaniem figury - prawa noga zgięta). Druga sprawa to podstawa - dać ją prostopadle do burty, czy równolegle do linii wodnej - to jeszcze bardziej komplikuje układ nóg i stóp


cdn.

Witaj;

Raczej popracuj nad nogami.
Szkoda spaprać tyle fajnej roboty niedopracowanym szczegółem...
Tak myślę...

t

Dzięki Tomek za doping, ale mimo, że podoba mi się trzymanie linii listew na burtach, to odpuściłem sobie jednak te detale po obejrzeniu dziesiątek zdjęć modeli z epoki - rozwiązania są takie i takie (poza tym jest jeszcze kilka innych powodów), więc zdecydowałem się tak zrobić, aby się już nie narobić ,


Z listewek forniru wkleiłem też "zaplecki" figur - było to potrzebne, aby wyrównać narożniki burt z ozdobną listwą na pawęży.


Z podstawą figur też zdecydowałem nie utrudniać sobie życia i wkleiłem prostopadle do burt

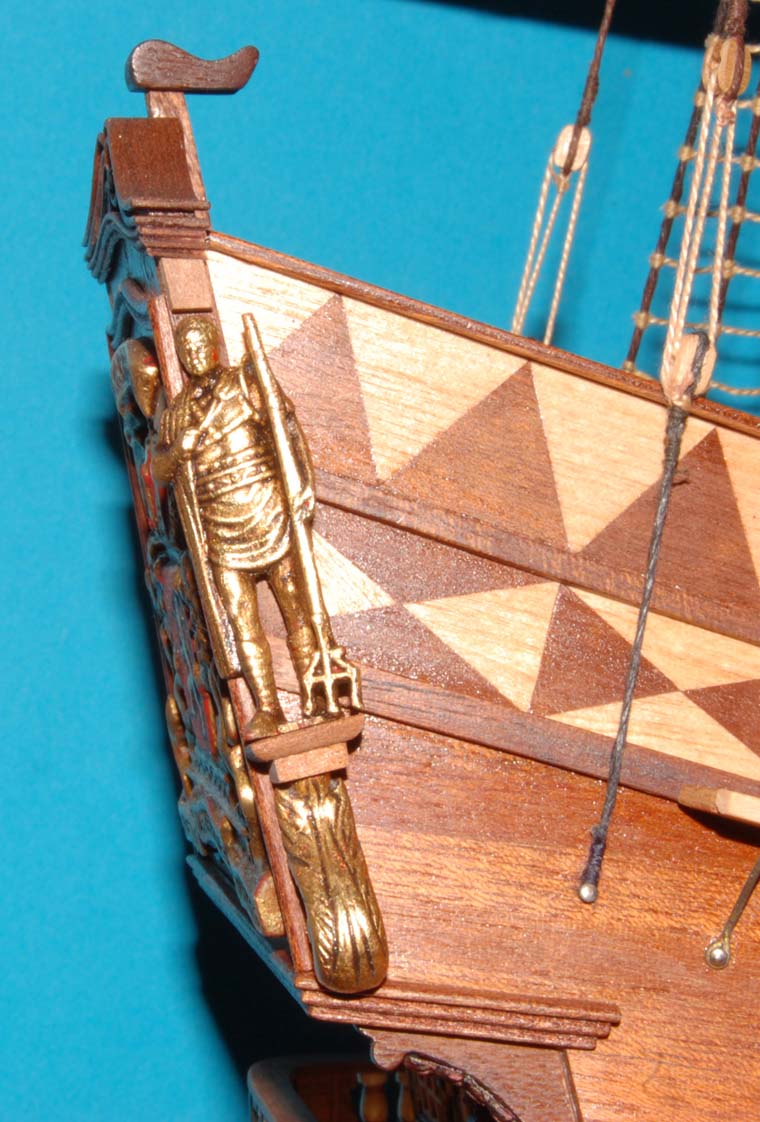

Następnie przystąpiłem do dopasowania figurek. Zależało mi, aby jak najbliżej przylegały do burt i wpasowały się w krawędź (narożnik) z lustrem, a nawet nachodziły na lustro. Odpowiednie wgłębienia "na plecach" uzyskałem wiertłami dentystycznymi (wielce przydatne w tego typu pracach jak i w rzeźbieniu).


cdn.

kontynuacja

Po wpasowaniu i wklejeniu figur przystąpiłem do wykonania nowych zwieńczeń (czarne skrzynki z gzymsikami), z jednej i drugiej strony (te poprzednie usunąłem):





cdn.

Super

Gratulacje pracować piękne

kontynuacja

Na skrzynki nad głowami figur aż prosi się umieścić jakąś aplikację, małą aplikację (głowa lewka, lilijka, gwiazdka ).
Ze względu na wielkość i czytelność (i łatwość wykonania) wybrałem tym razem gwiazdki.


Przy okazji przetestowałem różne warianty i wielkości

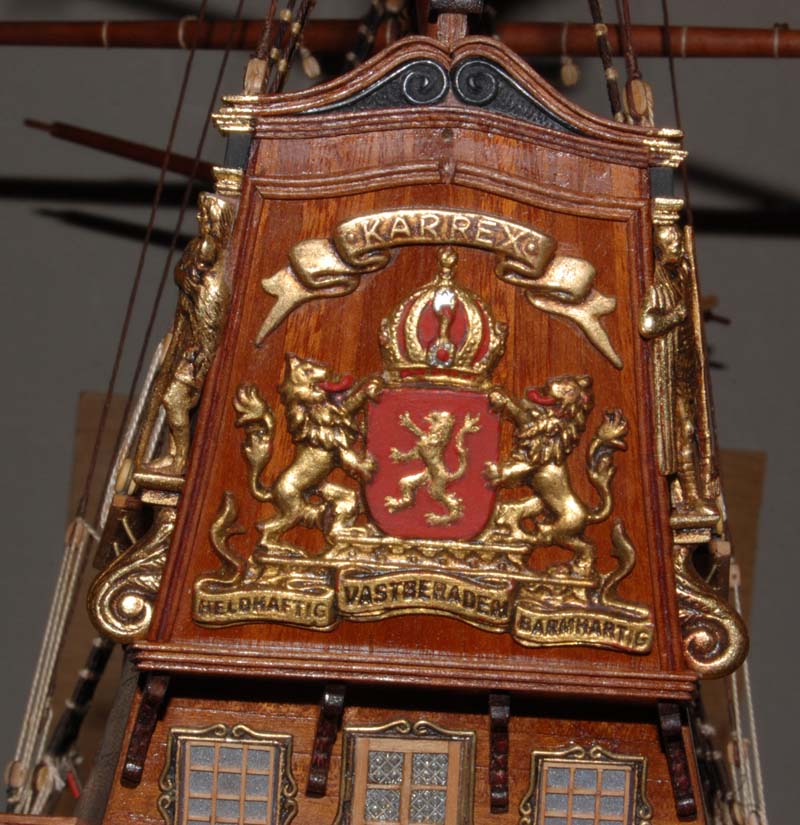

Pozłociłem gzymsiki, wkleiłem nowe detale ornamentów oraz lewki na zwieńczeniu (na kołeczki z drutu mosiężnego),


no i gwiazdki na skrzynki.

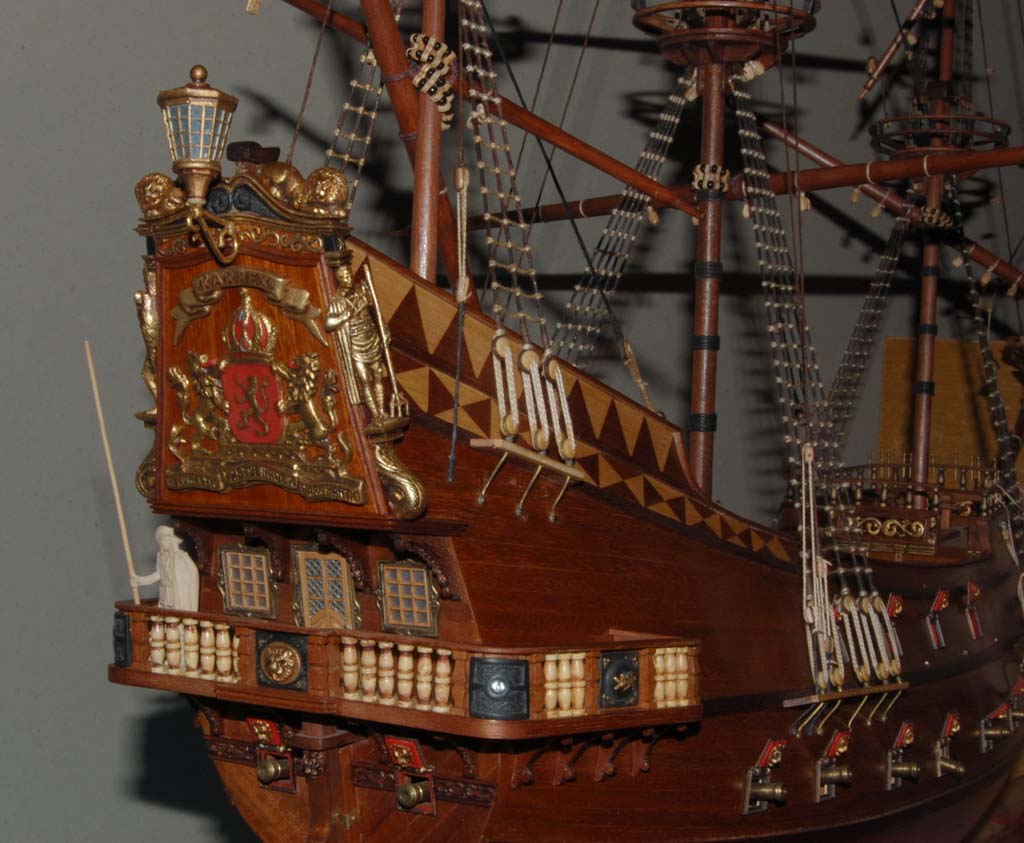

Rufa galeonu obecnie tak się prezentuje


To na razie wszystko. No nie wszystko..., brakuje jeszcze latarni

cdn.

LATARNIA


Jeden z kolegów (jak pamiętam przeszło rok temu) zapytał o latarnię. Wtedy nie było sensu się nad tym tematem rozwodzić, ale miałem w planie wykorzystać latarnię budowaną do Santisimy.


Teraz widać wyraźnie, że stara latarnia jakoś przestała konweniować z resztą modelu

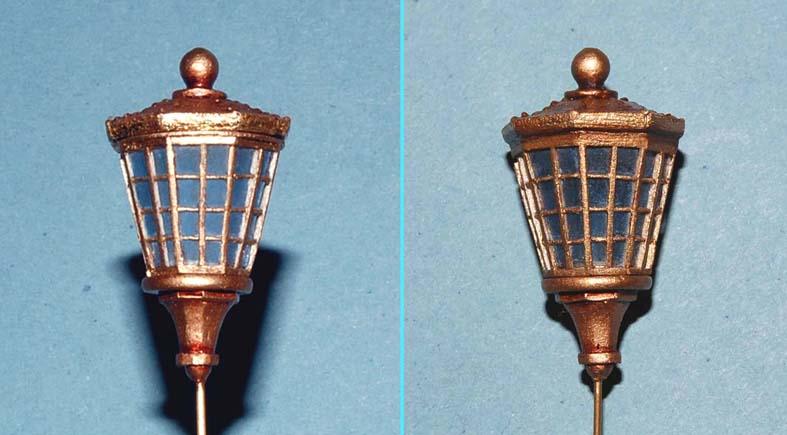

Zanim zdecyduję czy będę robił nową, zrobiłem przymiarkę w/w latarni.



Myślę, że latarnia się nadaje (do ST jest za duża, no i nie ten kształt), może tylko dodam jakieś ozdobniki


Przydałyby się wreszcie okna na burtach, ale to jeszcze przyszłość .



Całość zebrana w części społecznościowej:
Pawęż, lustro - ozdoby / Waloryzacja
http://www.koga.net.pl/grupy/viewdiscus ... groupid=10
Polecam również:
Pawęż, lustro - ozdoby XVII w.
http://www.koga.net.pl/grupy/viewdiscus ... groupid=10

Knighthead / Pachoł, pachołek, knecht

Nie bardzo wiem czy pachoł, pachołek, knecht jest prawidłowym odpowiednikiem ang. knighthead - belki (z krążkami bloczków) do fałów i jakie jeszcze elementy obejmuje (tu może koledzy coś dodadzą).
W XVII w. ten detal często zwieńczony był rzeźbą głowy (greckich herosów, rzymskich legionistów, postaci mitologicznych czy przedstawicieli orientu - np. saraceni). Również belki (piony) nagielbanków.

W fachowej literaturze m.in. w Historic Ship Models (Wolfram zu Mondfeld) znajdziemy taki przykład XVII w. knighthead


drugi przykład z książki The Sailing Man-of-War 1650 - 1850


Oprócz literatury przykłady knighthead również znajdziemy na wydobytym szwedzkim galeonie Vasa, 1628 oraz na replice Batavii, 1628.
Głowy te były polichromowane - malowane (bardzo kolorowo) lub złocone (na modelach) lub łączenie technik - malowana twarz i złocone włosy.



Poziom rzeźb zależał głównie od kunsztu wykonawcy i nie były to studia anatomiczne


knighthead wzorowany na rzeźbach z Vasy - oszczędzę widoku kolorowizny

Detale do modelu Vasy:


Przykłady z pokładu repliki Batavii







Sporo ozdób "głowami" znajdziemy na duńskim galeonie 100 działowym Sophie-Amalia, 1650
http://www.modelships.de/Museums_and_re ... Amalia.htm
z Orlogsmuseet w Kopenhadze.
Nawet na kabestanie, który już wcześniej waloryzowałem.
Tyle tytułem wstępu. Mając już tyle wzorców postanowiłem wymienić "główki" również na pachołach.
