Re: Mini-obrabiarka do drewna
: 25 mar 2013, 18:29
autor: Wojtek-Sos
Witam, za pomocą tego ustrojstwa miałem zamiar nawiercić w koniku punkt pod otwór w którym ma być umieszczona tuleja z kłem.
niestety, gwint jest owszem M10 ale skok nie ten. Nie mam "grzebyka" aby sprawdzić gwint i trzeba będzi sprawdzić doswiadczalnie
tuleja kła:
Re: Mini-obrabiarka do drewna
: 27 mar 2013, 14:53
autor: Wojtek-Sos
Mechanizm kła. Kieł osadzony na łożysku krytym.
Re: Mini-obrabiarka do drewna
: 29 mar 2013, 16:39
autor: Wojtek-Sos
"Graty" przygotowane, w przyszłym tygodniu montaż
Re: Mini-obrabiarka do drewna
: 29 mar 2013, 16:52
autor: myszor
Bajeranckie te graty.
Złoż to dobrze w całość ,sprawdź i jezeli wszystko OK to mozesz robic dla mnie.
Nie musisz malować. , ja juz dobiore sobie kolorek
Re: Mini-obrabiarka do drewna
: 29 mar 2013, 16:56
autor: Wojtek-Sos
Nie ma sprawy Andrzeju
tylko długo się nie namyślaj, bo za jakiś czas nie będę już miał takich możliwości
Re: Mini-obrabiarka do drewna
: 01 kwie 2013, 14:21
autor: Wojtek-Sos
Materiał na stół krzyżowy do tokarki:
Prace nad projektem stołu:

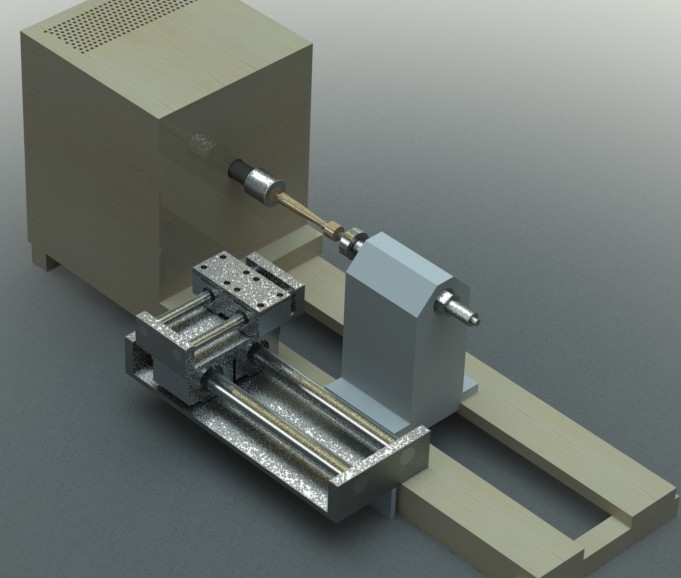

- Stół II.JPG (132.8 KiB) Przejrzano 6274 razy

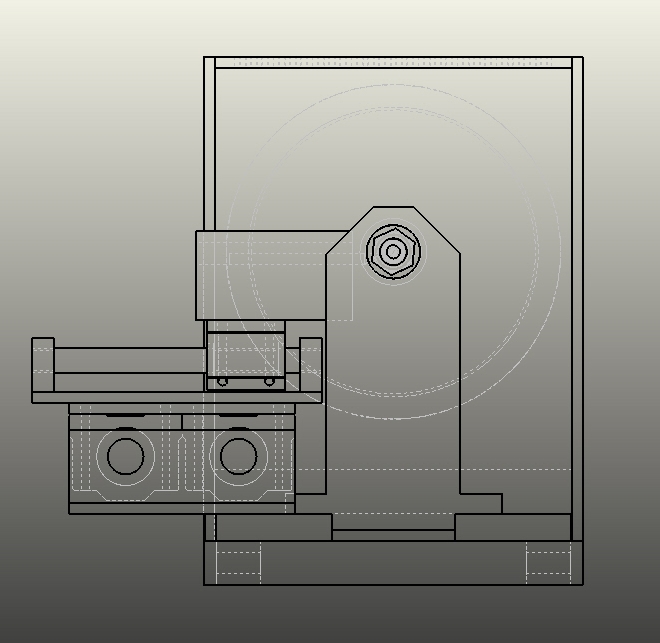

- Tokarka.JPG (132.65 KiB) Przejrzano 6216 razy

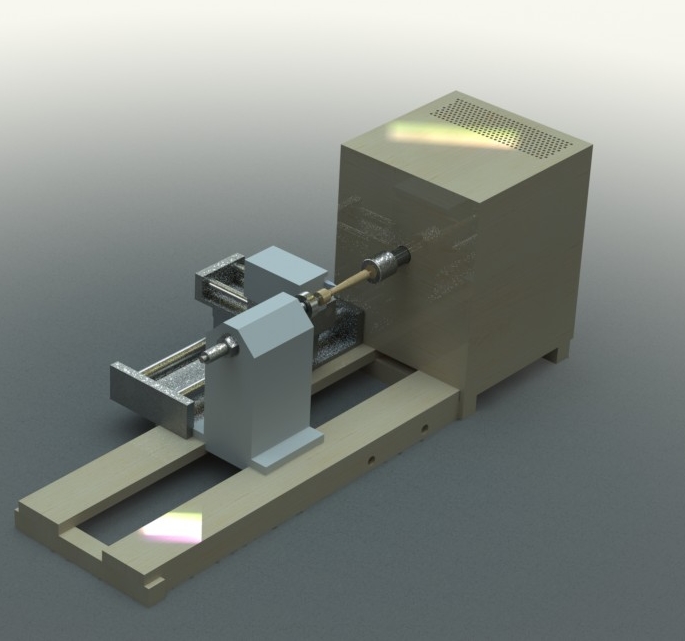

- Stół III.JPG (156.05 KiB) Przejrzano 6116 razy
Re: Mini-obrabiarka do drewna
: 03 kwie 2013, 07:32
autor: Wojtek-Sos
Prace nad stołem krzyżowym rozpoczęte.
Na razie konstrukcja poszczepiana TIG-em. Docelowo wszystko będzie skręcane.
Tak to będzie wyglądać. Toczenie odbywać się będzie z "wolnej ręki" przy pomocy szablonu, dlatego brak śrub napędowych w osiach.

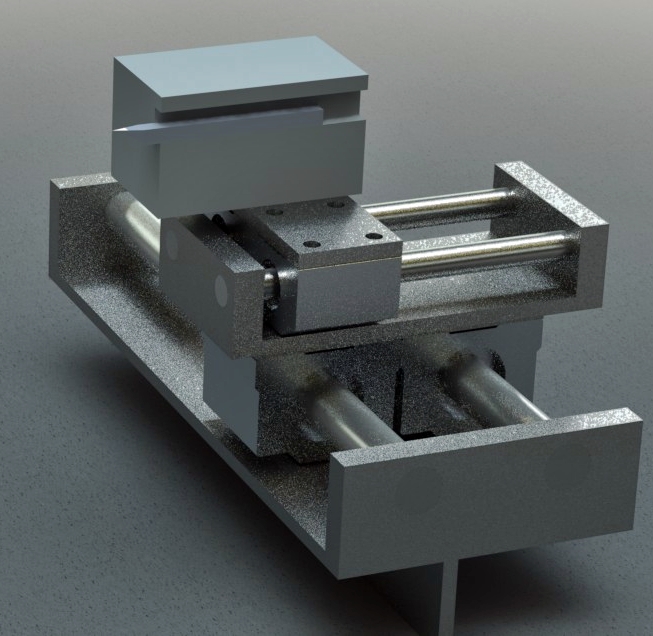

- st I.JPG (224.51 KiB) Przejrzano 5859 razy
Re: Mini-obrabiarka do drewna
: 06 kwie 2013, 14:49
autor: Wojtek-Sos
Re: Mini-obrabiarka do drewna
: 06 kwie 2013, 17:53
autor: skiba29
a jakieś plany to wrzucisz na forum kolego?
siemka
Re: Mini-obrabiarka do drewna
: 07 kwie 2013, 12:19
autor: Wojtek-Sos
Byłem w Praktikerze po sklejkę. W niedzielę nie tną, ale kupiłem sobie to:
Do mojej tokarki przyda się jak znalazł
