Witam wszystkich. W czasie oczekiwania na zakupione podstawowe narzędzia postanowiłem zrobić dżonkę. Do modelu użyłem tektury 2 i 1 milimetrowej i forniru olcha(nadbudówki) i orzech amerykański (poszycie)+ obłóg brzoza2mm. Przy okazji chciałbym potrenować wstawianie zdjęć do relacji .
Po kolej wyciąłem szkielet z tektury

Witam wszystkich. Zamontowałem belkę do kotwicy, zrobiłem ster z forniru , maszty wytoczyłem na wiertarce, kołeczki zrobiłem z wykałaczek barwione bejcą rustykalną. Żagle na razie moczą się w herbatce. Teraz muszę wyszlifować patyczki od szaszłyków 1 mm do mocowania żagla(ciężka sprawa).
Pozd Krzysiek.

Ja zrobiłem sobię z blaszki którą dostałem razem z rachunkiem za prąd, takiego "treenaila"- wywierciłem otworki fi 3mm, 2mm i 1mm. Następnie patyczek do szaszłyków podzieliłem na 4 części i ćwiartkę taką przeciągałem kombinerkami przez kolejne otworki w blaszce zamontowanej w imadle.

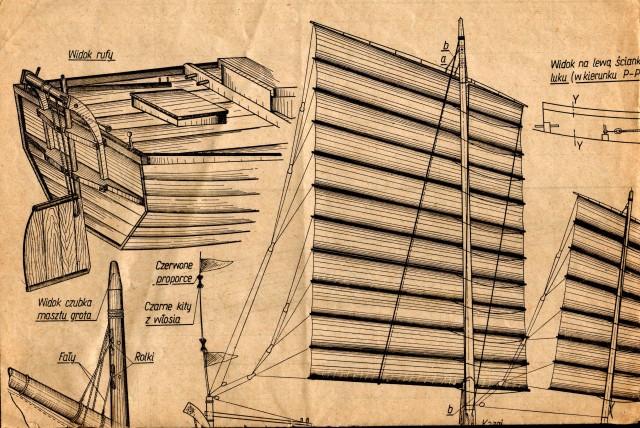

Witam wszystkich, prace idą powoli do przodu w sumie wszystko mam porobione tylko jeszcze złożyć to wszystko do gromady i umodzić podstawkę. Wszystko jest zrozumiałe tylko nie wiem jak założyć jedną linę –przedstawię ją na rys morze ktoś wie do czego ona służyła i czemu jest przywiązana do masztu głównego pętlą? Pozdr.

hehehe, dobre. Mam ją też u siebie... Ale po kiego grzyba, nie mam pojęcia

skąd jest ten schemat olinowania? Kto go pokazał powinien teraz wyjaśnić.Ja przedstawiłem taki:

No właśnie Sławku. A tam jest taka jedna lina i taki jeden bloczek

na fotce z lewej strony (na dole)pokazano dwa fał przechodzące przez maszt i dalej nie pokazano jak biegną .Nie zawsze żagiel z reją muszą być opuszczane na pokład i do tego niepotrzebne są dwa fały.Jeden fał powinien przechodzić przez bloczek w maszcie i przy rei a drugi służył do podciągania żagla do rei. Tak samo nie wiem po co jest pokazany podwójny nazwijmy" bom" i co miało za cel jego wzmocnienie.Ja do budowy poszczególnych dżonek nie mam uwag bo każdy robi jak chce - to nie jest model redukcyjny tylko rekreacyjny.

Wygląda na to, że problematyczna lina z bloczkiem służy do tego, żeby reja nie oddalała się zbytnio od masztu.

Witam wszystkich prace przy dżonce dobiegły końca skończyłem to łupinkę, fajnie ją się składało.
Zamieszczam parę fotek. Pozd. Krzysiek.
