Re: ORP WODNIK 251 skala 1:100
: 28 lis 2020, 19:02
autor: Slawek Kromer
Witam

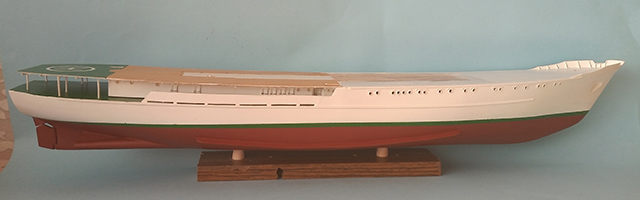

Zabawa z kolorami
- 032a.jpg (59.13 KiB) Przejrzano 4394 razy
do następnego spotkania
Sławek
Re: ORP WODNIK 251 skala 1:100
: 28 lis 2020, 20:56
autor: Piotr80
Bardzo ładnie Ci wychodzi ten Wodnik Sławku.
Ilekroć wracam myślami do praktyki na nim to najlepiej wspominam poranny zapach z piekarni okrętowej i świeże bułeczki
Pozdr
Piotr
Re: ORP WODNIK 251 skala 1:100
: 29 lis 2020, 11:50
autor: ryszardb
Bardzo ładny modelik.
Mam jednak drobną uwagę odnośnie zakończenia pokładów. Pewnie to jeszcze nie gotowe , ale wolę wcześniej zwrócić Ci na to uwagę.

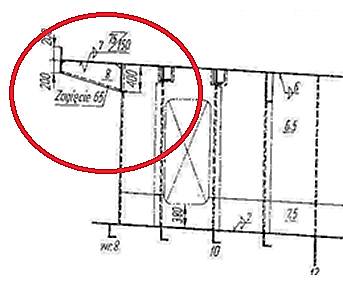

Krawędzie pokładów powinny być wzmocnione płaskownikami a usztywnienia pokładów - pokładniki , powinny być do nich mocowane węzłówkami. Powyżej pokładu musi być mała zrębniczka inaczej woda spadała bezpośrednio na burtę i cały czas miała by brudny rdzawy wygląd. Pokłady mają ścieki.
- pokład nadbudówki.png (35.2 KiB) Przejrzano 4248 razy
- nadbud..png (272.18 KiB) Przejrzano 4248 razy
Mam nadzieję że uwaga będzie pomocna.
Pozdrowienia
Ryszard
Re: ORP WODNIK 251 skala 1:100
: 30 lis 2020, 20:45
autor: Slawek Kromer
Ryszard - pamiętam o płaskownikach
Mam pytanie -czy posiadasz rysunki jak wygląda przekrój takiego czegoś
- wyciąg.jpg (39.93 KiB) Przejrzano 4100 razy
Re: ORP WODNIK 251 skala 1:100
: 01 gru 2020, 18:22
autor: ryszardb
Pewnie gdzieś mam. To jest głowica wentylacyjna , a pokrętło służy do regulacji wentylacji, odcina w razie sztormu kanał.
Poszukam. i załączę.
Ryszard
Re: ORP WODNIK 251 skala 1:100
: 01 gru 2020, 19:25
autor: ryszardb
Troszkę udało misie znaleźć, dodam parę przydasiek
Pokrętło u Ciebie będzie z góry, na rysunku masz dolne sterowanie klapą. Reszta pozostaje b.z.

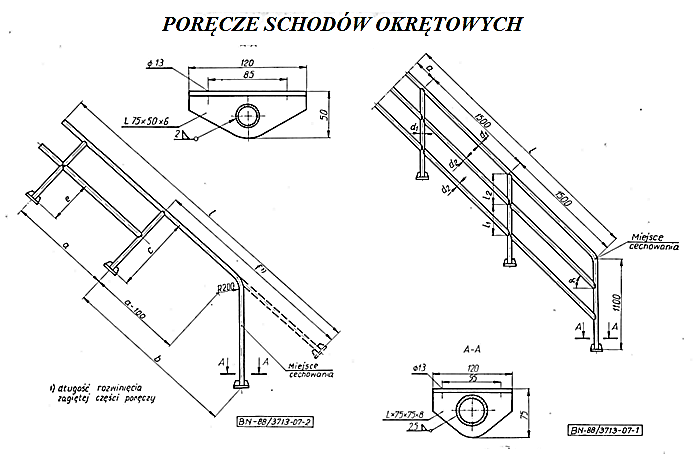

Barierki i poręcze
- PORĘCZE.png (56.07 KiB) Przejrzano 3898 razy
Mam nadzieję że się przyda. Jak jeszcze coś potrzebujesz to będę grzebał.
Pozdrowienia
Ryszard
Re: ORP WODNIK 251 skala 1:100
: 01 gru 2020, 19:48
autor: Slawek Kromer
Dzięki za rysunki wyjaśniły mi jak to jest zrobione . Miałem pisać o normy na reling ale już wstawiłeś -będą przydatne
Re: ORP WODNIK 251 skala 1:100
: 02 gru 2020, 11:46
autor: Zdzisław
Sławek pobijasz następne rekordy w tworzeniu pięknych modeli a ja jakoś nie mogę się zmobilizować żeby zabrać się za moją Bellonę.
Pozdrawiam Zdzisław
Re: ORP WODNIK 251 skala 1:100
: 04 gru 2020, 20:11
autor: Slawek Kromer
Witam

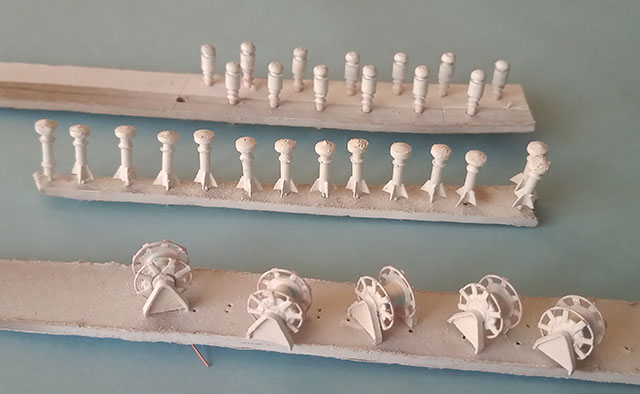

Dalszy ciąg zabawy w lepienie . Udało się ulepić kominy ( jeszcze trochę na nich brakuje) , bębny (nawinąć liny) ,wentylacje
- 039 — kopia.jpg (59.82 KiB) Przejrzano 3581 razy
do następnego spotkania
Sławek
Re: ORP WODNIK 251 skala 1:100
: 08 gru 2020, 16:14
autor: Slawek Kromer
Witam

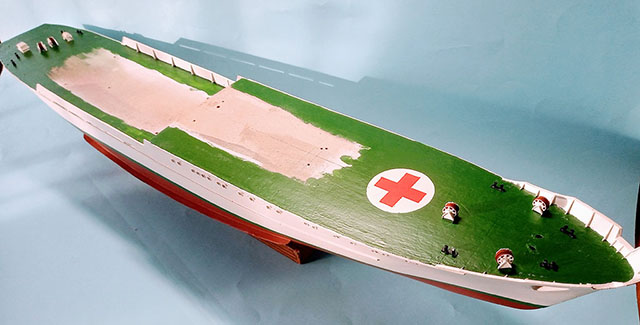

Zabawa z malowaniem i doklejanie zrobionych elementów
- 040 — kopia.jpg (61.32 KiB) Przejrzano 3365 razy
Do następnego spotkania
Sławek
