Witam. Oto moje wypociny ostatnich dni:


Kilka fotek w świetle dziennym:

Witam.
Burty powyżej odbojnicy skończone. Obyło się bez większych problemów

Witam.
Chciałem zacząć poszycie poniżej odbojnicy i tu zaczęły się schody. Zacząłem od wyznaczenia battens. Odległość pomiędzy odbojnicą a stępką dzieliłem na 4 równe części. Problem polega na tym, że układ desek jaki by wynikał z wyznaczenia battens wyszedł zupełnie inny niż proponuje wycinanka.

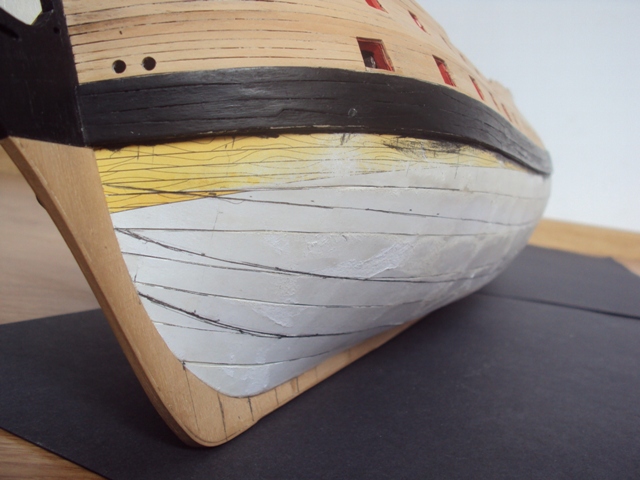

odległość pomiędzy poszczególnymi battensami wyszła 25 mm. Moje listewki poszycia mają 3 mm a więc miedzy battensami powinno być 9 planek, każda o szerokości troszkę mniejszej niż 3 mm. Na dziobie miało by to wygądać tak:

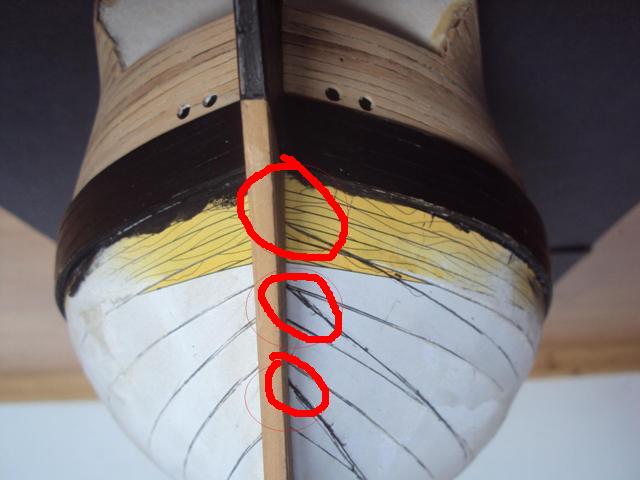

Widać różnicę przebiegu battens, a planek według shipyardu. Pomiędzy odbojnicą a pierwszym battenem powinno być 9 planek przebiegających zupełnie inaczej niż 3 planki wycinankowe.

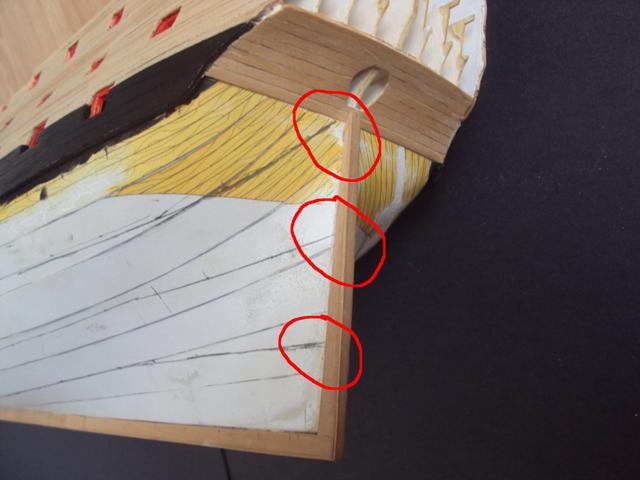

Podobna sytuacja wyszła również na rufie:


Więc moje pytanie brzmi, czy to ja wyznaczyłem źle przebieg poszycia, czy jest błąd w wycinance?

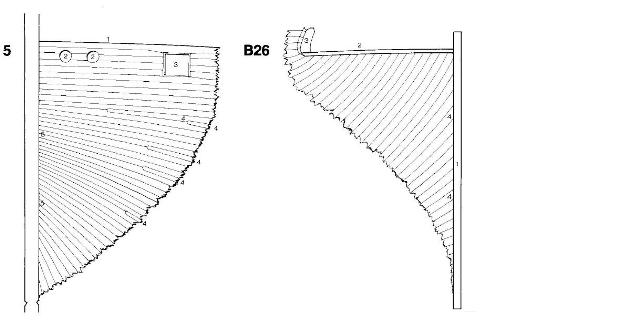

w anatomy of the ship wygląda to następująco:

Pomoce i sugestie mile widziane

Borek wg mnie to źle to zrobiłeś. Po pierwsze, jeżeli dobrze wyznaczyłeś odbojnice a patrząc na zdjęcie to odnoszę wrażenie, że one nie sa prawidłowo położone to powinieneś brać wymiar do kila pod kątem prostym a nie po skosie jak to zrobiłeś na dziobie, dlatego Ci wyszło to mocno w górę.Po drugie lepiej jest wyznaczyć battens za pomocą cienkiej listewki niż rysować, bo wtedy masz wyznaczone tak jak się listewki układają. Powinieneś wyznaczyć punkty na najbardziej obłej wrędze kadłuba i w tym miejscu przykleić punktowo listewki np. 1x1 takie długie by dochodziły do dzioba i rufy następnie delikatnie je układając na kadłubie wyznaczyć battens utrzymując odpowiednia symetryczność po jednej i drugiej burcie. Po trzecie, jeżeli wyszło ci 25mm a masz 3mm planki to powinno ich być nie 9 a 8 listewek po 3, 1mm, co da, co 24, 8 mm

Może te fotki podpowiedzą coś. Fot. dotyczą budowy Bellony

Teoria wycinanki jest zgodna z praktyką w teorii...
Aczkolwiek,,,
No trzeba to dopasować.
A kto mówił, że będzie łatwo... To nie Dżonka...
Wyznacz dwa battensy i poszywaj.
Zacznij od listew odbojowych.
To białe poszycie nie ma nic do rzeczy (odcina je niebieska linia)
Trzymaj się tych czerwonych linii wyznaczających planki.
viewtopic.php?f=524&t=45204&start=90
Uważaj na rufie. Planki powinny być szersze w końcowym odcinku
(na dziobie węższe).

Dokładnie tak ja Romek piszesz zacząłem robić Na razie tyko dwie planki więc zobaczymy co będzie dalej. Najgorszy odcinek to wygięcie i ładne dopasowanie na rufie, ale damy radę:)

Mały postęp:

Witam.
Mały postęp :

Poszywanie skończone. Teraz tylko szlifowanie, poprawienie malowania odbojnicy i miedziowanie.
