Re: Holownik Hercules Stream Tug 1925 - 1932

: 14 sty 2019, 18:47
autor: ryszardb
Spływniki bo o to chodzi były wykonane jako otwory okrągłe lub owalne tuż nad pokładem wzdłuż kadłuba . Większe otwory buły wykonane jako kluzy cumownicze. Znalazłem parę zdjęć z lat 1900 - 1925na których to widać.

spływniki 1.png
spływniki 1.png (319.28 KiB) Przejrzano 5746 razy

spływnik 3.png
spływnik 3.png (197.39 KiB) Przejrzano 5746 razy


I zdjęcia na których widać osprzęt na maszcie sygnalizacyjnym




Pozdrowienia Ryszard

Re: Holownik Hercules Stream Tug 1925 - 1932

: 14 sty 2019, 20:49
autor: ryszardb
I jeszcze parę rysunków konstrukcji nadburcia z książki min. Potyrała "Konstrukcja kadłuba okrętowego"


szyb 2.png
szyb 2.png (78.49 KiB) Przejrzano 5685 razy






Mam nadzieję że to pomoże.
Ryszard

Re: Holownik Hercules Stream Tug 1925 - 1932

: 14 sty 2019, 22:12
autor: rekmak
W moim przypadku to jest jak na rys 4.206. Wszystko by pasowało gdyby nie odbojnica, która jest nad pokładem, czyli od linii pokładu w górę a kluzy tuż nad nią. Może spływniki powinny być pod odbojnicą ale nie zaznaczyli na planie.Mogę podejść do sprawy, że nie będzie pływać na dużej fali i w deszczu ale chociaż po jednej powinno być .
Dziękuję za obszerną informację.

Re: Holownik Hercules Stream Tug 1925 - 1932

: 15 sty 2019, 19:25
autor: ryszardb
Na niektórych zdjęciach widziałem też otwory przechodzące przez odbojnice. Może i były spływniki tylko na rufie. Przy tej skali modelu odpuścił bym w ogóle robienie spływników.
https://www.google.com/search?q=super+t ... 78&bih=856

https://www.google.com/search?client=fi ... fvR-lSBeuM

https://www.google.com/search?client=fi ... bnO6vXehkM:

tu znajdziesz stare zdjęcia holowników .
Ryszard

Re: Holownik Hercules Stream Tug 1925 - 1932

: 17 sty 2019, 14:50
autor: rekmak
Z odbojnicą.

Re: Holownik Hercules Stream Tug 1925 - 1932

: 17 sty 2019, 19:00
autor: ryszardb
"W moim przypadku to jest jak na rys 4.206. Wszystko by pasowało gdyby nie odbojnica, która jest nad pokładem, czyli od linii pokładu w górę a kluzy tuż nad nią."

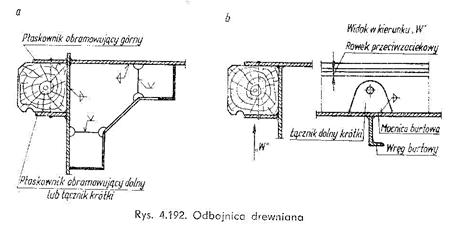

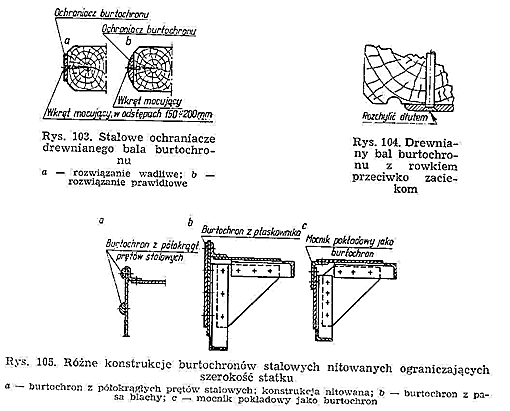

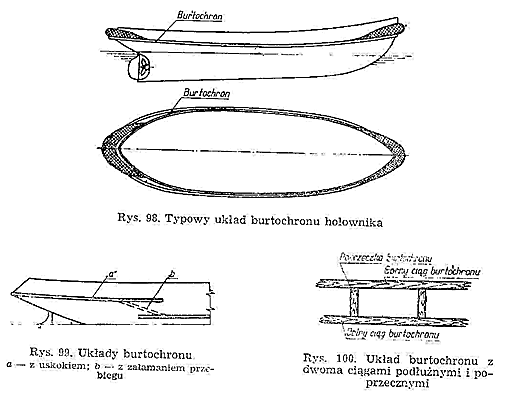

Wydaje mi się , że ktoś popełnił błąd w konstrukcji planów jeżeli chodzi o usytuowanie odbojnicy. Powinna być ona umieszczona równo z pokładem głównym , bo tam jest bardzo mocno podparta konstrukcyjnie. Jeżeli by było tak w rzeczywistości że jest ona przymocowana do nadburcia jak w Twoim przypadku , to pierwszy kontakt z nabrzeżem czy z holowanym statkiem wgniótł by ją do środka. Nadburcie jest tylko konstrukcją ochronną i niezbyt wytrzymałą.

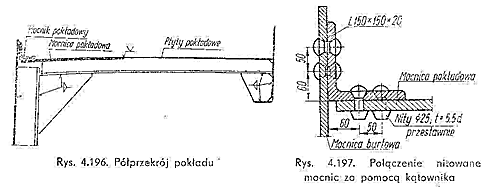

Tak to wyglądało dawniej kiedy statki były nitowane w tym i twój holownik

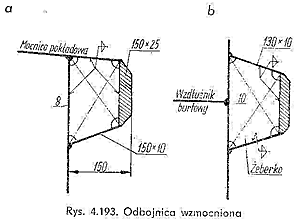

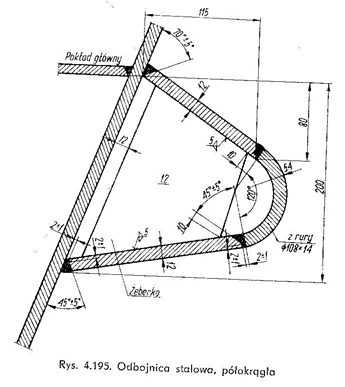

Podobnie to wygląda przy konstrukcji spawanej




Przy wyższych burtach odbojnice są montowane na wysokości wzdłużników burtowych.
Pozdrowienia
Ryszard

Re: Holownik Hercules Stream Tug 1925 - 1932

: 17 sty 2019, 21:17
autor: rekmak
Według tego planu budowałem.

Re: Holownik Hercules Stream Tug 1925 - 1932

: 18 sty 2019, 17:28
autor: ryszardb
Ty błędy nie popełniłeś. Takie plany masz i robisz to bardzo ładnie. Ze spływników raczej zrezygnuj.
Model bardzo mi się podoba
Ryszard

Re: Holownik Hercules Stream Tug 1925 - 1932

: 19 sty 2019, 07:44
autor: rekmak
Wczoraj zrobiłem poprawkę. Wstawiłem kluzę na dziobie przed pachołkami a tą w pachołkach zakleiłem wstawką. Widać na zdjęciu. Jeszcze poprawki na powierzchni.
Zrobiłem róg mgłowy według schematu conrada. Działa ale tranzystor darlington mam uszkodzony i nie wiem jak głośno. Potrzebny jest gwizdek na sprężone powietrze ale nie wiem jak zredukować ciśnienie.

Re: Holownik Hercules Stream Tug 1925 - 1932

: 26 sty 2019, 10:34
autor: rekmak
Znalazłem w swoich zasobach inny darlington. Układ działa głośno.
Pomalowałem kadłub na czerwono dwa razy. Błyszczy się aż za bardzo. Na czarno będzie matowa.
