drobnicowiec FRANCISZEK ZUBRZYCKI

Relacje z budowy tych jednostek

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Postprzez koziobrody » 11 Lut 2017, 21:18

Witam.Najmniejsze kółka zębate tak proste jak i kątowe znajdują się w (nie wiem jak to nazwać) powiedzmy panelu licznika samochodowego:obrotomierz ,prędkościomierz - jest tego 3 lub 4 komplety.Pozdrawiam.
Awatar użytkownika
koziobrody

Posty: 98
Rejestracja: 13 Lut 2013, 23:37
Miejscowość: GRUDZIĄDZ



Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Postprzez sebka35 » 11 Lut 2017, 22:33

Mistrzostwo świata co Ty Jacku wyprawiasz z tym modelem . Pełen szacunek i mam nadzieje ze bedzie mi kiedyś dane zobaczyć tę jednostke w realu . Tak trzymaj ktoś kto nadal sie uczy to wiele może dać mu twoja relacja.
Powodzenia.
Awatar użytkownika
sebka35

Posty: 73
Rejestracja: 03 Gru 2016, 20:52
Miejscowość: Grąbków



Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Postprzez Jacek. » 12 Lut 2017, 16:00

Trochę słaba jakość ( nie naumiałem sie jeszcze filmować ) na dzień dzisiejszy tak to wygląda
https://www.youtube.com/watch?v=ROjLZq4 ... e=youtu.be

Teraz muszę przygrzać porządną lutownicą na razie spasowane i szczepione
Awatar użytkownika
Jacek.

Posty: 141
Rejestracja: 27 Lis 2016, 14:39
Miejscowość: Poznań



Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Postprzez Jacek. » 15 Lut 2017, 19:58

rekmak napisał(a):Proponuję inne rozwiązanie, które w małym stopniu zakłóca przepływ wody. Oś śruby 1,2 z pręta spawalniczego nierdzewki lub mosiężny (łatwiej lutować), łopatki grubości 0,3 otoczone pierścieniem grubości 1,0. W tym przypadku zęby trzeba naciąć samemu. Może to zadziała. W końcu nie często będzie używany. Jeżeli silnik będzie wysoko obrotowy to nie ma co się przejmować przełożeniami, zadziała.
Szkic.

Tak trochę przemyślałem i pomysł nie jest z ły trzeba by tylko zrobić tunel dzielony aby włożyć do środka śrubo - zębatkę . Zaleta można zastosować większe koło zębate nie zależne od tunelu .

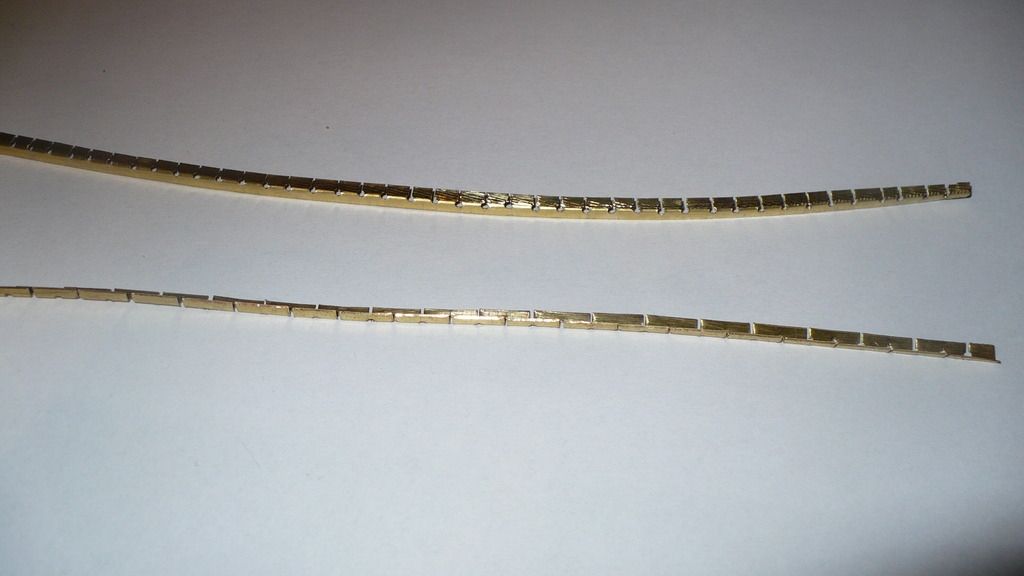

U mnie zacząłem produkcje kątowniczków jednostronnych potrzebnych do łączenia blach pod katem

A tutaj płaskowniczek wyginający się na boki umożliwiający dopasowanie do linii teoretycznych burty Blachy łączy się na obce pióro i dopasowuje sie do wygiętych krawędzi

Awatar użytkownika
Jacek.

Posty: 141
Rejestracja: 27 Lis 2016, 14:39
Miejscowość: Poznań



Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Postprzez Jacek. » 18 Lut 2017, 14:53

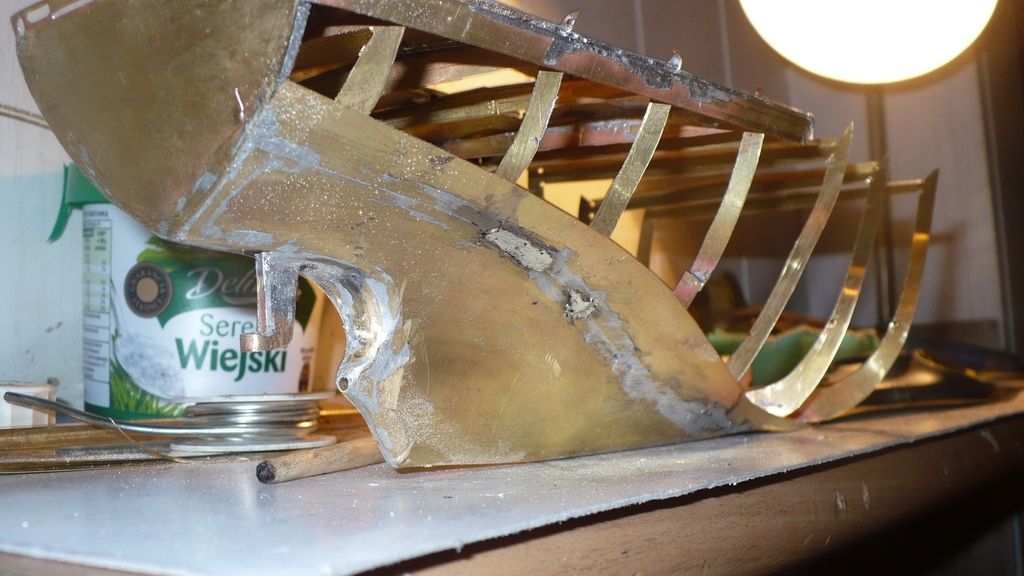

Trochę prace przyspieszyłem i pominąłem środkowe prace wykończeniowe ale to dlatego aby upewnic się do mojej metody łączenia myślę ze zadziała albo mnie się tak wydaje .

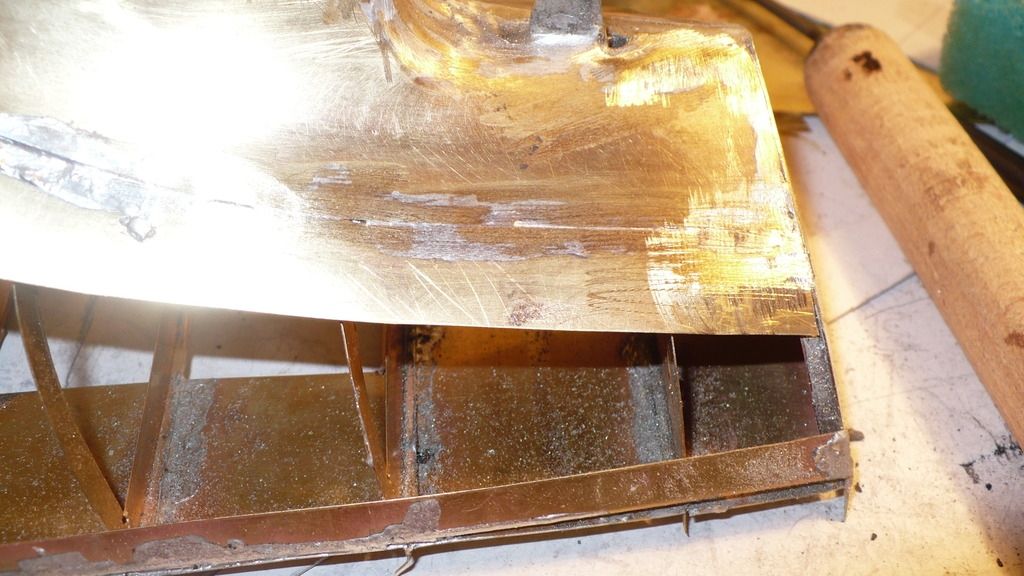

Wlutowywanie łącznika

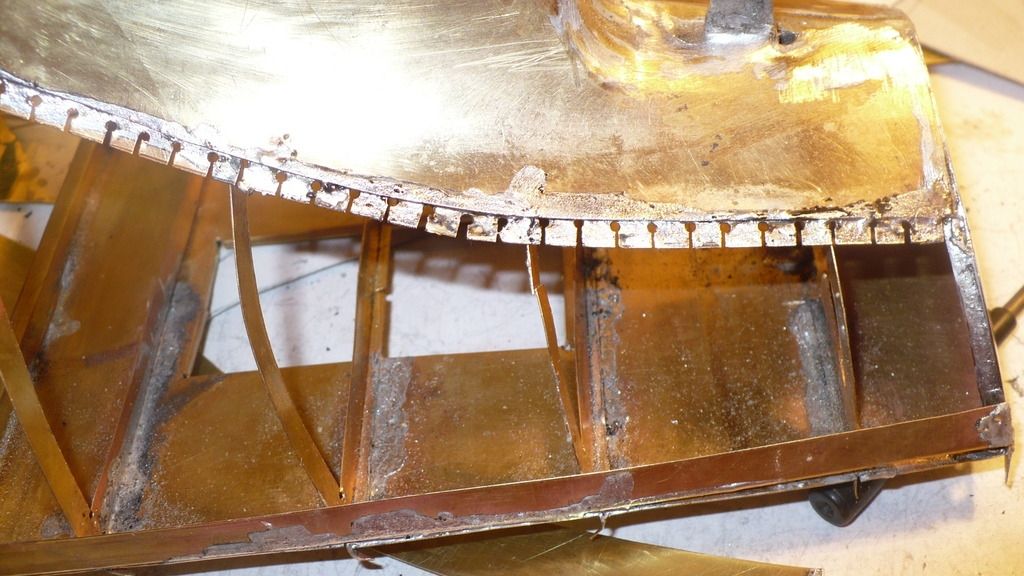

Wlutowanie paska poszycia burty

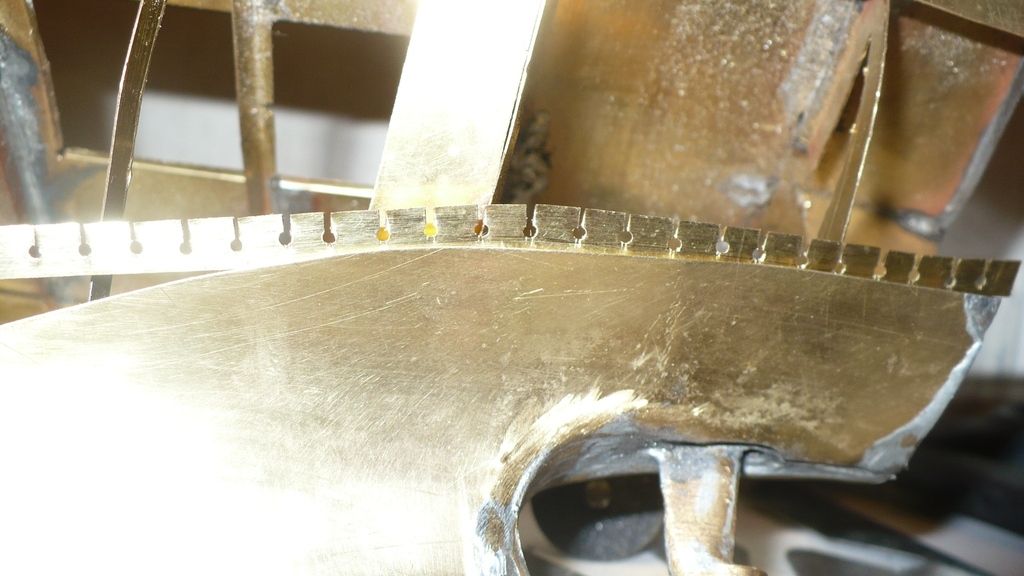

Wyszlifowanie i usunięcie nadmiaru cyny

Awatar użytkownika
Jacek.

Posty: 141
Rejestracja: 27 Lis 2016, 14:39
Miejscowość: Poznań



Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Postprzez Jacek. » 18 Lut 2017, 21:09

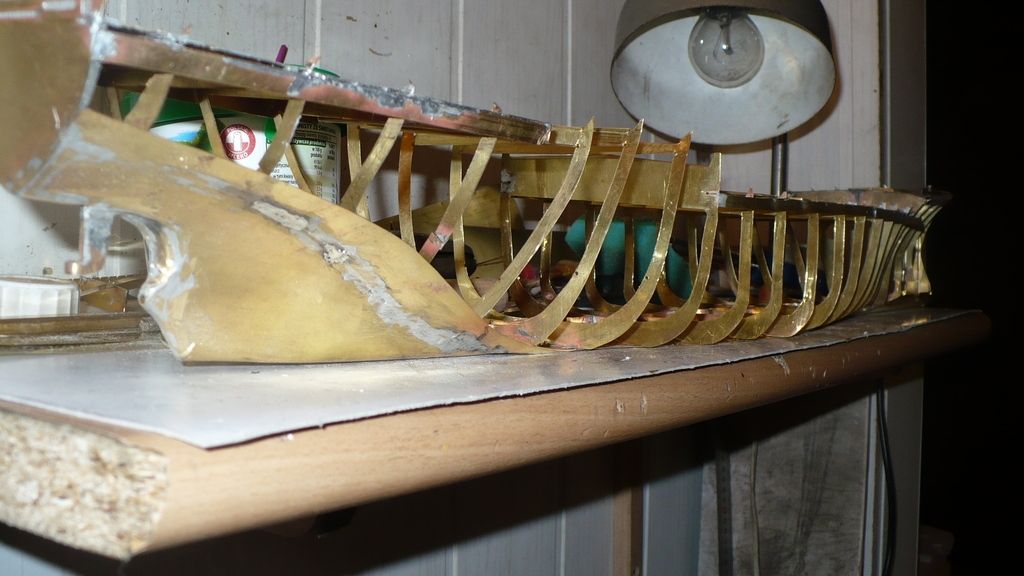

Tak to wygląda
Awatar użytkownika
Jacek.

Posty: 141
Rejestracja: 27 Lis 2016, 14:39
Miejscowość: Poznań



Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Postprzez Jacek. » 25 Lut 2017, 16:21

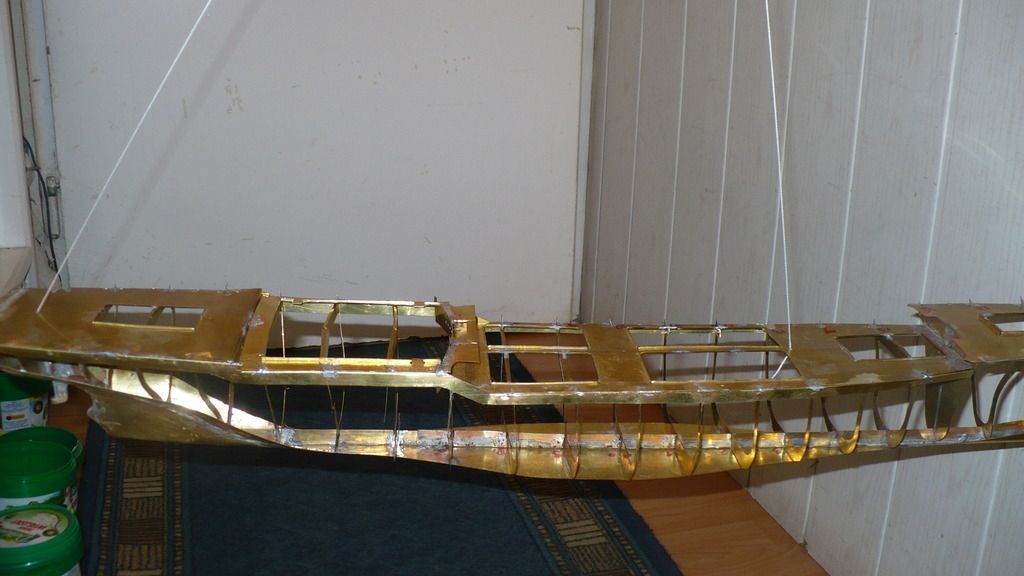

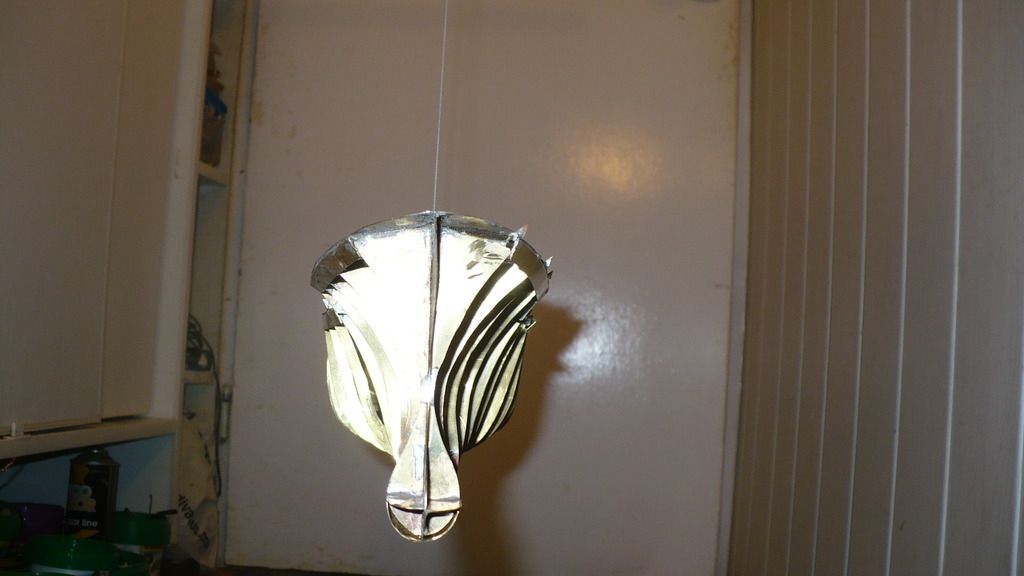

Pierwszy raz go wyważyłem i jest może 2 stopnie przechyłu ale to możne być spowodowane wlutowaniem elementu poszycia na burtę z jednej strony


Trwają prace pokładowe . Lutuje górne elementy wręgów do pokładu i w miejscach otworów do ładowni wycinam je . Wlutowałem także pasek wzdłuż pokładu i pokładu rufówki który ma za zadanie uzyskać równoległość pokładu głównego do pokładu rufówki

Awatar użytkownika
Jacek.

Posty: 141
Rejestracja: 27 Lis 2016, 14:39
Miejscowość: Poznań



Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Postprzez Jacek. » 26 Lut 2017, 09:49

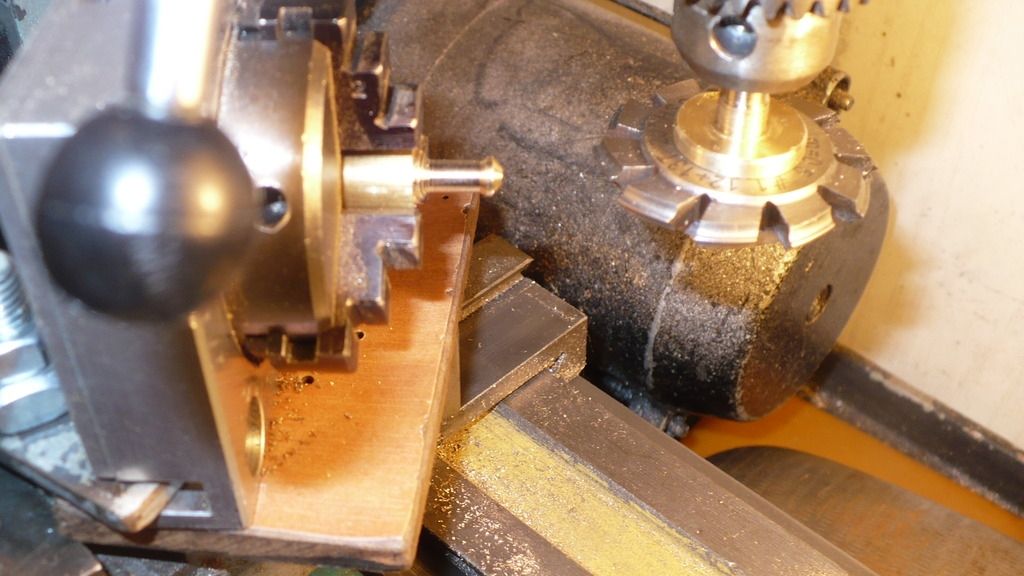

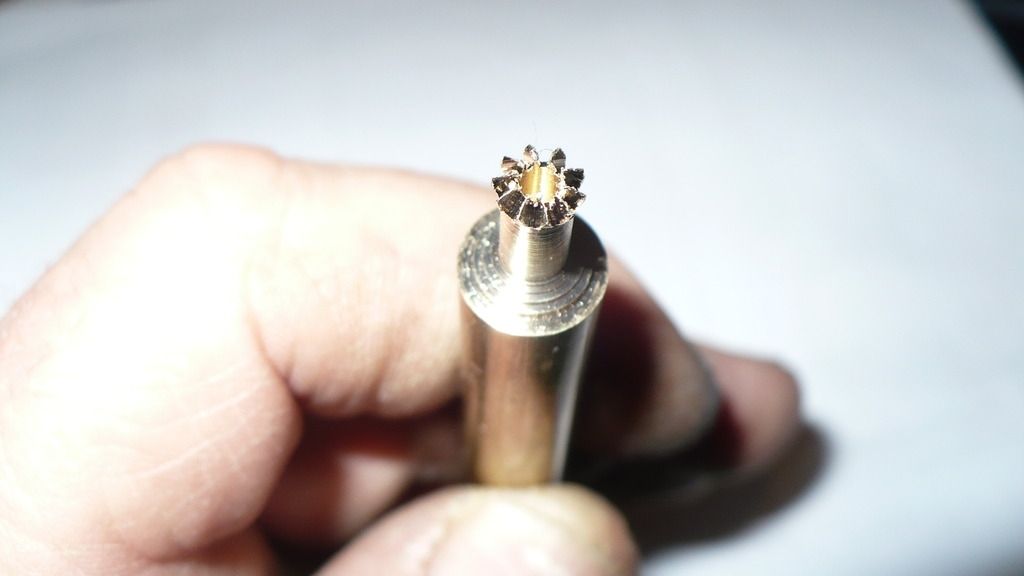

Chyba ster strumieniowy powstanie tak jak sobie wymysliłem. Pierwszy raz odważyłem sie zrobić kółko zębate stożkowe i wygląda na to że się udało . Muszę je jeszcze obrobic odpowiednio . Nie obrabiałem odpowiednio przed obróbką zębów bo zmniejszyło by to wytrzymałość w trakcie nacinania zębów. Kółko ma 5,5 mm .

Awatar użytkownika
Jacek.

Posty: 141
Rejestracja: 27 Lis 2016, 14:39
Miejscowość: Poznań



Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Postprzez TomekA » 26 Lut 2017, 10:16

A czy taki tryb stozkowy sie nie wytrze przedwczesnie? Mosiadz to w koncu miekki metal...
Awatar użytkownika
TomekA

Posty: 317
Rejestracja: 03 Paź 2011, 04:04
Miejscowość: miasto



Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Postprzez Jacek. » 26 Lut 2017, 15:01

Myślę że tutaj podyktowane jest kontaktem z wodą . Co do wytrzymałości jest to mosiądz twardy a tutaj nie ma dużych obciążeń . Z mosiądzu zastosowałem kółka w samochodach w dyferencjałach i wytrzymują .Image
A tutaj już para którą udało się zrobić

https://www.youtube.com/watch?v=NFvMbGi ... e=youtu.be
Awatar użytkownika
Jacek.

Posty: 141
Rejestracja: 27 Lis 2016, 14:39
Miejscowość: Poznań
