Section Santisima Trinidad / OcCre - RomekS

[RomekS]

Otrzymałem dzisiaj prezent.
Niestety pudełko, w którym zapakowano model przewyższało
wszelkie rozmiary nawet dużych walizek podróżnych,
dlatego elementy przyleciały w reklamówce.

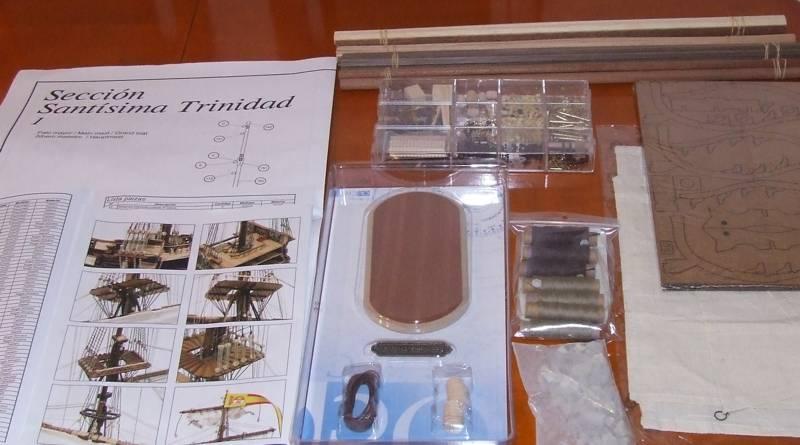

Na razie zabrałem się za przeglądanie całości.
Skala to 1:90,
szerokość kadłuba 90 mm wysokość 876 mm.

Kilka fotek....

[Michal1977]

Fajne to to. Dobrze że to tylko wycinek kadłuba .Jeśli to tak opakowali to co dopiero by było gdyby to był cały statek:) . Oj będzie na co popatrzeć.

Pozdrawiam Michał

[oksal]

No to Romek teraz wiem dlaczego tyle mięsiwa przygotowałeś- po prostu rodzinka zamknie Cię w odosobnieniu i wypuści jak skończysz:) Kiedy zaczynasz?

[PawelCH]

Cześć
Jak to jest przekrój to będziesz miał trochę roboty.Szkoda że nie poobracałeś zdjęć, musiałem wykęcać szyję;) .Ja też kiedyś próbowałem zrobić przekrój,właściwie wycinek burty, nie tak skąplikowany jak twój, no ale też dużo roboty przy nim było.Przesyłam parę fotek.
Pozdrawiam
paweł

[Emilius]

Mmmm, fajna sprawa Romku. Jak by nie było, wyjdzie na to, że pierwszy będziesz miał Santisimę gotową.
Plany muzealne są i chyba wiesz gdzie. Zatem może z tego być perełka. Tak więc będę kibicował Ci bardzo mocno jeśli pozwolisz, i czasem coś podrzucę, jak kijaszek w mrowisko;)

[zimon]

Fajny prezencik :) Jak Cię znam Romku to będzie to bardzo szybki model ;) taki na rozgrzewkę przed czymś większym:whistle: :lol: pewnie już masz coś na oku :)

[RomekS]

Witam Kolegów
"Szybki" w sensie budowy to ten model raczej nie będzie.
Nie jest to model łatwy, mimo że z zestawu.

Skala to 1:90 a więc drobniutkie elementy.
Według specyfikacji sam kadłub składa się z 1962 elementów,
z czego wyciętych jest 190. Pozostałe trzeba sobie powycinać,
poszlifować, podopasowywać etc...I najlepiej wykluczyć pomyłki
bo drewna jest na styk.....

Ożaglowanie to około 620 elementów wliczając w to linki.
Linki są co prawda gotowe, ale samo wiązanie i przewlekanie
przez lilipucie bloczki...
Zacząłem sortowanie listewek. Listewki są w 11-tu różnych przekrojach
z 3 gatunków drewna.
Oryginalna pisownia drewna to:
Nogal Africano (listewki ciemne)
Sapelli (wiadomo)
Ramin (listewki jasne m.in. na pokład)

Wałeczki na maszty i reje (surowe o jednakowej średnicy na całej długości)
są z sapelli o 7 różnych przekrojach.

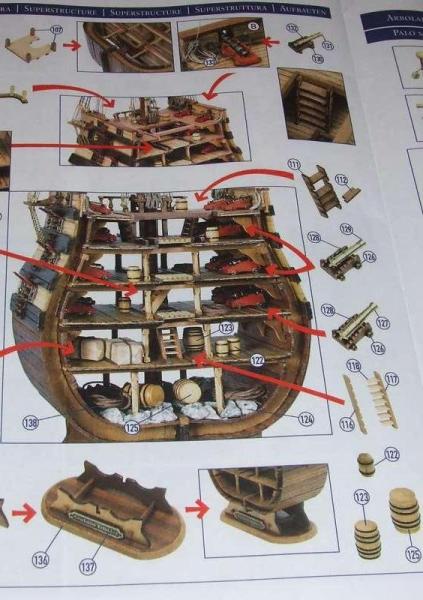

Możliwości pomyłki zatem są bardzo duże, zwłaszcza że planów kadłuba nie ma
a tylko poglądowe rysunki montażowe.
Bardzo dobrze jest natomiast rozrysowane olinowanie, maszty i reje na ogromnym arkuszu
w sakali modelu.
Cała lakoniczna instrukcja budowy jest niestety po hiszpańsku.

Przyznaję teraz rację Stefanowi, który powiedział,
że wolał by dobre plany niż najlepszy zestaw.
Plany to podstawa

Niemniej jak jest już zestaw z bardzo ubogimi planami to czas zaczynać.
A za poprzednie fotki przepraszam, były robione na szybko..

Następne będą załączane w miarę postępu prac. Postaram się zamieszczać
na bieżąco nawet te najprostsze prozaiczne wręcz czynności, z której pierwszą
było posortowanie i sprawdzenie jakości i ilości materiałów (listewek).

Zanim cokolwiek przykleję muszę dokładnie przeanalizować rysunki montażowe
w najdrobniejszych szczególach. Trzeba też sprawdzić na jaki naddatek materiału mogę sobie pozwolić
aby potem go nie zabrakło.
O waloryzowaniu na razie nie piszę, chociaż myślę, że będzie potrzebne oglądają drobnicę
w tym plastikowym pudełku. Lawety na pewno do poprawki, ale to w odległej,
mam nadzieję tegorocznej przyszłości.

[RomekS]

Parę fotek z przygotowań .....
Postanowiłem utrudnić sobie pracę i zrobić model bez naruszania oryginału.
Myślę, że samodzielne wykonanie elementów jest bardziej
zasadne niż sklejanie "gotowca".
No i mogę robić waloryzację i różne doświadczenia.

Zeskanowane laserowo wycięte kształtki zostały "obrobione w Corelu i wydrukowane na papierze samoprzylepnym.
Następnie wydruk nakleiłem na sklejkę 4 mm.



Potem wręgi zostały wycięte wyrzynarką Rexon... Świetna i dokładna maszyna.





Tak to będzie składane. Pozostałe elementy będą docinane w miarę potrzeb.

[Emilius]

Romek,
myślałem że Ty sobie rzeczywiście utrudnisz i zrobisz wręgi składane z wielu elementów :whistle:
a Ty tu na łatwizne z ksero :whistle:
na wyrzynarce:whistle:
ze sklejki :whistle: :whistle:

[RomekS]

Co do wręg to mogę jeszcze nakleić fornir na widoczne, zewnętrzne wręgi.
Będzie świetnie imitował podział wręgi, tylko....

Jaki kolor wybrać i wg jakiego schematu zrobić ???

Tu mam co prawda niewyraźny schemat.....
